Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕРЕНИЙ
Катушки для калибровки бесконтактных измерителей тока Fluke 5500A/COIL
Назначение средства измерений
Катушки для калибровки бесконтактных измерителей тока Fluke 5500A/COIL (далее –
катушки) предназначены для калибровки измерительных клещей и других бесконтактных
измерителей тока.
Описание средства измерений
Принцип действия катушек связан с трансформацией значений измерительного тока,
создаваемого калибратором тока. Калибруемые клещи или другой бесконтактный
измеритель тока располагаются таким образом, что фактически измеряют суммарное
магнитное поле всех витков катушки. Внешний вид катушек и их использование для
калибровкипоказанынарисунке 1.Пломбированиекатушекизготовителемне
предусмотрено.

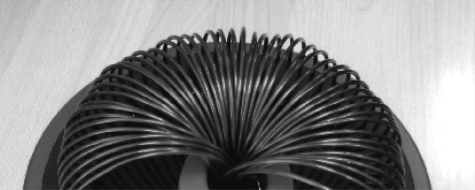

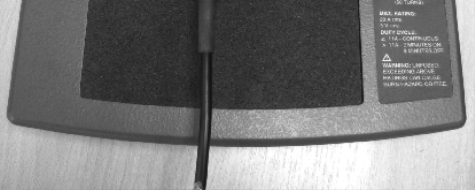

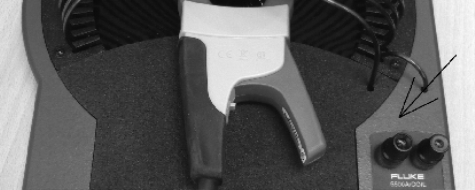

Рисунок 1 - Внешний вид катушки Fluke 5500A/COIL в процессе калибровки токовых
клещей; стрелкой показано место нанесения знака утверждения типа.
Приложение к свидетельству № 59795
об утверждении типа средств измерений
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Основные метрологические и технические характеристики катушек приведены в
таблице.
Номинальное значение
коэффициента трансформации
измерительного тока50
(число витков катушки)
Пределы допускаемой погрешности± 0,65 %
значения коэффициента трансформациив диапазоне частот от 0 Гц до 10 кГц
Максимальный входной ток, АНе более 11 А непрерывно, не более 20,5 А в
течение двух минут с последующим
охлаждением не менее 8 минут
Максимальное напряжение, В7 В постоянного или переменного тока
Минимальный внутренний диаметр клещей 2,54 см
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на переднюю панель корпуса
катушки в соответствии с рисунком 2, а также типографским методом на титульные листы
эксплуатационной документации.
Комплектность средства измерений
В комплект поставки входят:
катушка
методика поверки
руководство пользователя
измерительные провода
- 1шт.;
- 1 экз.;
- 1шт.;
- 2 шт.
Поверка
Поверка осуществляется по документу МП 61596-15 «Катушки для калибровки
бесконтактных измерителей тока Fluke 5500A/COIL. Методика поверки», утвержденному
ФГУП «ВНИИМС» 05.07.2015 г.
Основное оборудование, необходимое для поверки: калибратор универсальный Fluke
6100A в трехфазной комплектации, пределы допускаемой погрешности при измерении тока в
диапазоне до 20 А составляют ± 0,02 %.
Дополнительное оборудование:
- мультиметр Agilent 3458А. Погрешность при измерении напряжения в диапазоне
до 100 В ± 0,001 %; клещи токоизмерительные Fluke i1800, 2 шт.
Сведения о методиках (методах) измерений
Катушки для калибровки бесконтактных измерителей тока Fluke 5500A/COIL.
Руководство пользователя.
Нормативные и технические документы, устанавливающие требования к катушкам
для калибровки бесконтактных измерителей тока Fluke 5500A/COIL
Документация фирмы-изготовителя.
Изготовитель
Фирма Fluke Corporation, США.
Адрес: 6920 Seaway Blvd Everett, WA 98203, USA.
Лист № 3
Всего листов 3
Заявитель
Общество с ограниченной ответственностью «НОУБЛ ХАУС ТРЭЙДИНГ»
, г. Москва
.
Адрес: 125040, Москва, Скаковая ул., д. 36, стр. 3.
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» ____________ 2015 г.
