Преобразователи угловых перемещений IE58, IH58, ГРСИ 61562-15
Номер госреестра:
61562-15
Наименование СИ:
Преобразователи угловых перемещений
Обозначение типа:
IE58, IH58
Производитель:
Фирма "TR-Electronic GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.11.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59758
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 638 от 26.05.2016 г.)
Преобразователи угловых перемещений IE58, IH58
Назначение средства измерений
Преобразователи угловых перемещений IE58, IH58 (далее - энкодеры) предназначены для
преобразованияугловыхперемещенийваловразличныхустройствимеханизмовв
последовательность электрических сигналов, позволяющих измерить перемещение и определить
его направление.
Описание средства измерений
Принцип действия энкодеров основан на методе фотоэлектронного сканирования
штриховых меток.
Конструктивно энкодеры представляют собой цилиндрический корпус со встроенным в
него цельным (IE58) или полым валом (IH58) и разъемом для подключения кабеля.
На валу энкодера жестко закреплен оптический диск, на котором нанесена прецизионная
шкала меток и нулевая метка. При вращении вала метки считываются с помощью
виде электрических
местился вал.
торых идентичные
руга, что позволяет
выход нулевой метки,
а)б)
в)г)

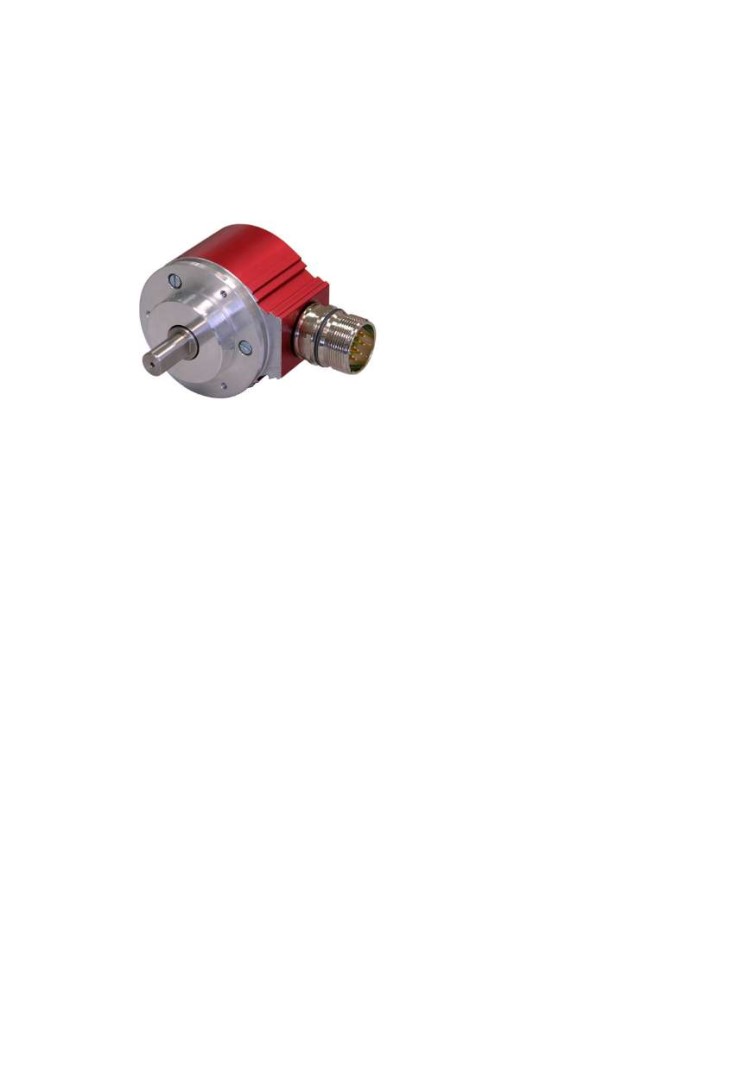

Рисунок 1 - Внешний вид преобразователей угловых перемещений
а) - модель IE58U; б) - модель IE58А; в) - модель IH58U; г) - модель IH58А
Знак поверки наносится на свидетельство о поверке.
Лист № 2
Всего листов 3
Метрологические и технические характеристики
от 0 до 360
±150
Масса, кг, не более
0,3
Габаритные размеры, мм, не
более
Диапазон температуры
окружающего воздуха, °С
Относительная влажность
окружающего воздуха, %, не
более
98 (без конденсации влаги)
Средний срок службы, лет
12
Модель энкодера/
Значение характеристики
IE58UIH58UIE58АIH58А
Таблица 1
Наименование
характеристики и
единицы величин
Диапазон преобразования
угловых перемещений,
градус
Пределы допускаемой
абсолютной погрешности
преобразования, секунда
Количество импульсов
выходного сигнала за один
оборот вала (коэффициент
преобразования)*
7/10/18/20/32/40/50/60/64/от 1 до 10000
100/125/128/180/200/250/
300/360/360/400/440/500/
512/700/900/1000/1024/
1250/1500/1885/2000/2048/
2500/2600/3600/4000/4096/
8192
5±5%
от 11 до 27
6/108/10/126/10от 4 до 12
Напряжение питания
постоянного тока, В,
при выходном сигнале:
- Line Driver;
- Push-Pull
Диаметр вала, мм*
Степень защиты от
внешних воздействий по
ГОСТ 14254-96
IP 67IP 54IP 65IP 64
58х70х7258х70х55,558х70х7258х70х50,5
от -20 до +85от 0 до +70от 0 до +80
* - в соответствии с заказом.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и в виде
наклейки на корпус энкодера.
Лист № 3
Всего листов 3
Комплектность средства измерений
Таблица 2
НаименованиеКол-во
Энкодер 1 шт.
Кабельный соединитель* 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки МП 2512-0008-2015 1 экз.
* - в соответствии с заказом.
Поверка
осуществляется по документу МП 2512-0008-2015 «Преобразователи угловых перемещений IE58,
IH58. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае
2015 г.
Основное средство поверки - стенд углоизмерительный из состава Государственного
первичного эталона единицы плоского угла ГЭТ 22-2014.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Преобразователи угловых перемещений
IE58, IH58. Руководство по эксплуатации».
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям угловых перемещений IE58, IH58
1Техническая документация фирмы «TR-Electronic GmbH», Германия.
2ГОСТ 26242-90 Преобразователи перемещений. Общие технические условия.
Изготовитель
Фирма «TR-Electronic GmbH», Германия
Адрес: Eglishalde 6 D-78647 Trossingen
Телефон: +49 (0)7425-228-0; Факс: +49 (0)7425-228-33; Е-mail:
Заявитель
АО «Диаконт»
Юридический адрес: 198517, г. Санкт-Петербург, г. Петергоф, Ропшинское шоссе, д.4
Почтовый адрес: 195274, Санкт-Петербург, ул. Учительская, д. 2
Телефон: +7 (812) 334-00-81; Факс: +7 (812) 592-62-65; Е-mail: diakont
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Россия, Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01; Факс: 713-01-14
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
