Анализаторы логические с модулями 16901A и 16902B (анализаторы) 16851A, 16852A, 16853A, 16854A, 16910A, 16911A, 16950B, 16951B, 16962A (модули), ГРСИ 61520-15
Номер госреестра:
61520-15
Наименование СИ:
Анализаторы логические с модулями
Обозначение типа:
16901A и 16902B (анализаторы) 16851A, 16852A, 16853A, 16854A, 16910A, 16911A, 16950B, 16951B, 16962A (модули)
Производитель:
Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59715
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы логические серий 16901А и 16902В с модулями 16851А, 16852А,
16853А, 16854А, 16910А, 16911А, 16950В, 16951В, 16962А
Назначение средства измерений
Анализаторы логические серий 16901А и 16902В с модулями 16851А, 16852А, 16853А,
16854А, 16910А, 16911А, 16950В, 16951В, 16962А (далее - анализаторы) предназначены для
измерений параметров цифровых, импульсных сигналов и анализа логических состояний
микропроцессорных и интерфейсных устройств.
Описание средства измерений
Конструктивно анализаторы серии 16901А и 16902В выполнены в виде моноблока со
встроенным цветным плоским монитором, в которые устанавливаются модули 16851А,
16852А, 16853А, 16854А, 16910А, 16911А, 16950В, 16951В, 16962А.
Принцип действия анализаторов основан на одновременной цифровой обработке
нескольких каналов, визуальном наблюдении и анализе информации в реальном масштабе
времени. Форма сигнала либо непосредственно отображается на мониторе, либо выводится в
виде гистограммы. Анализаторы могут иметь встроенные многоканальные генераторы
тестовой последовательности.
Анализаторы имеют пользовательский интерфейс на основе операционной системы
Windows. Вывод результатов измерений осуществляется через интерфейсы RS232-C,
Centronics, GPIB и Ethernet на внешний принтер или в локальную сеть.
Функциональныевозможностианализаторовмогутбытьрасширеныпутем
применения дополнительных аксессуаров и пробников, приведенных в таблице 1.
Таблица 1
Обозначение аксессуара или пробника
16720А
N2873A
Описание опции
Тактовый генератор с максимальной частотой
300 МГц
Стандартный пробник
1130A/1131A/1132A
N2750A/N2751A/N2752A
N2795A/N2796A, 1156A/1157A/1158A
N2790A/ N2791A/ N2792A/ N2793A/
N2891A, 1141A/1153A
Система активных пробников InfiniiMax
Активные пробники InfiniiMode
Несимметричные активные пробники
Дифференциальные активные пробники
основного назначения
1146A/1147A, N2780B/ N2781B/ N2782B/
N2783B/N2893A
Токовые пробники
N2820A/N2821A
N2870A/N2871/N2872/N2873/N2874/N28
75/N28776A, 10073D, 10070D, 1165A
Высокочувствительные токовые пробники
Пассивные пробники основного назначения
10076B, N2771B
Высоковольтные пассивные пробники
Внешний вид анализаторов с указанием мест нанесения знака утверждения типа и мест
пломбировки от несанкционированного доступа приведен на рисунках 1 - 3. Анализаторы
пломбируются в составе базовых блоков, в которых они установлены.
Лист № 2
Всего листов 7

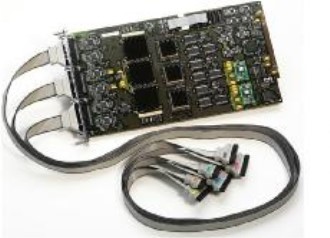

Рисунок 2 – Внешний вид модуля серии 16850, 16900 или 16962А
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО). Метрологически
значимая часть ПО анализаторов представляет собой программный продукт «ПО для
анализаторов серии 16900, 16800 и 1680/90». Идентификационные данные (признаки)
метрологически значимой части ПО указаны в таблице 2.

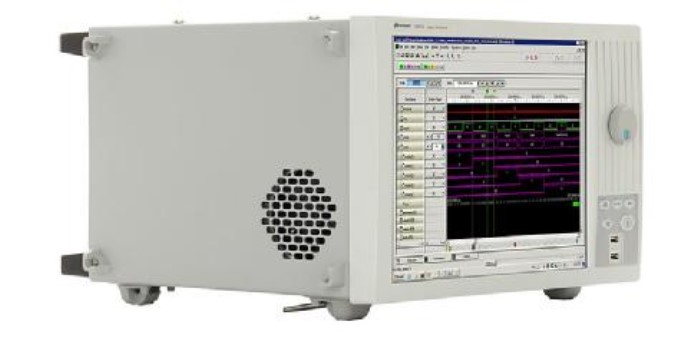

Рисунок 1 – Внешний вид анализатора серии 16901А и 16902В
Местонанесения
знака утверждения
типа

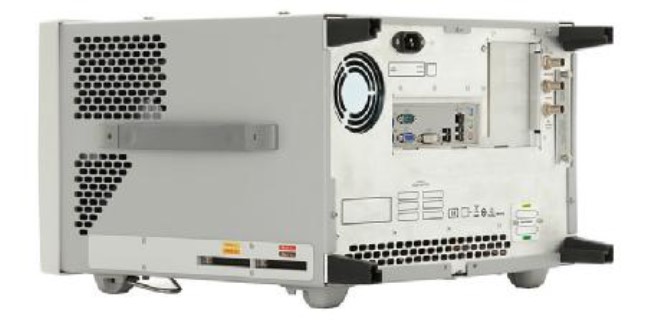

Рисунок 3 – Внешний вид анализатора серии 16901А и 16902В (задняя панель)
Место
пломбировки
Лист № 3
Всего листов 7
Таблица 2
Идентификационные данные (признаки)
Идентификационное наименование ПО
Значение
16900,16800,and1680/90Series
Application Software
Не ниже 03.67.1008
Номерверсии(идентификационный
номер) ПО
ЦифровойидентификаторПО
(контрольная сумма исполняемого кода)
-
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«низкий» по Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблицах 3
и 4.
Таблица 3 – Метрологические и технические характеристики анализаторов серии 16901А
Наименование характеристикиЗначение характеристики для анализаторов с
модулями
16851А16852А16853А16854А
Количество каналов34* 68** 102** 136**
Асинхронный режим сбора данных
Максимальная частота сбора данных
при анализе временных диаграмм
(АВД) (традиционный АВД или АВД
по перепадам):
- половина каналов;5 ГГц (200 пс) при глубине памяти 256 Мб
- все каналы2,5 ГГц (400 пс) при глубине памяти 128 Мб
Частота сбора данных в режиме 12,5 ГГц (80 пс) при памяти 256 кб
«Timing Zoom»
Синхронный режим сбора данных
Максимальнаячастотатактового 350 МГц
сигнала в режиме анализа логических 700 МГц (с опцией 700)
состояний
700 Мб/с
1400 Мб/с (с опцией 700)
2 Мб
4 Мб
8 Мб
16 Мб
32 Мб
64 Мб
128 Мб
1,4 ГГц
Максимальнаяскоростьпередачи
данных в режиме анализа логических
состояний
Максимальная глубина памяти:
- стандартное исполнение
- опция 004
- опция 008
- опция 016
- опция 032
- опция 064
- опция 128
Частотасрабатываниясистемы
запуска
Поддерживаемые типы сигналов
Диапазонустановкинапряжения
порога срабатывания
симметричные и несимметричные
от минус 5 до 5 В с шагом 2 мВ
Лист № 4
Всего листов 7
Продолжение таблицы 3
Наименование характеристики
Значениехарактеристикидляанализаторовс
модулями
Пределы допускаемой абсолютной
погрешностиустановкипорога
срабатывания U, мВ
16851А16852А16853А16854А
± (30+0,01
.
U)
Пределыдопускаемойабсолютной
погрешности измерений интервалов
времени, нс
± (1,0+0,0001·τ),
где τ – измеренное значение интервала времени, нс
Примечания
* - из них один тактовый и один канал синхронизации;
** - из них один тактовый и три канала синхронизации
Таблица 4 – Метрологические и технические характеристики анализаторов серии 16902В
Наименование характеристикиЗначение характеристики для анализаторов с
модулями
16910А16911А16950В16951В
Количество каналов102 68 68 68
Максимальное число каналов на
одну временную базу510340340340
Асинхронный режим сбора данных
Максимальная частота сбора данных
при традиционном АВД:
- половина каналов1 ГГц (1,0 нс)
- все каналы500 МГц (2,0 нс)
Максимальная частота сбора данных
при АВД по перепадам (все каналы)500 МГц
Частота сбора данных в режиме
«Timing Zoom»4 ГГц (250 пс) при памяти 64 кб
Синхронный режим сбора данных
Максимальнаячастотатактового 450 МГц (с опцией 500)
сигнала в режиме анализа логических 250 МГц (с опцией 250)
состояний
500 Мб/с (с опцией 500)
250 Мб/с (с опцией 250)
Максимальнаяскоростьпередачи
данных в режиме анализа логических
состояний
Максимальная глубина памяти
- 256 Мб
- - стандартное
исполнение
-опция 064-
опция 032опция 032-
опция 016опция 016-
опция 004опция 004-
опция 001опция 001-
опция 256 --
1,4 ГГц
- 64 Мб
- 32 Мб
- 16 Мб
- 4 Мб
- 1 Мб
- 256 кб
Частотасрабатываниясистемы
запуска
Поддерживаемые типы сигналов
Диапазонустановкинапряжения
порога срабатывания
симметричные и несимметричные
от минус 5 до 5 В с от минус 3 до 5 В с шагом
шагом 10 мВ10 мВ
Лист № 5
Всего листов 7
Продолжение таблицы 4
Наименование характеристики
Значение характеристики для анализаторов с
модулями
16910А16911А16950В16951В
± (50+0,01
.
U) ± (30+0,02
.
U)
Пределы допускаемой абсолютной
погрешностиустановкипорога
срабатывания U, мВ
Пределы допускаемой абсолютной
погрешности измерений интервалов
времени, нс
± (1,75+0,0001·τ),
где τ – измеренное значение интервала времени, нс
Продолжение таблицы 4
Наименование характеристикиЗначение характеристики для анализаторов с
модулями 16962А
Количество каналов68
Максимальное число каналов на
одну временную базу64
Асинхронный режим сбора данных
Максимальная частота сбора данных
при традиционном АВД:
- четверть каналов8 ГГц (125 пс)
- половина каналов4 ГГц (250 пс)
- все каналы2 ГГц (500 пс)
Максимальная частота сбора данных
при АВД по перепадам (все каналы)500 МГц
Частота сбора данных в режиме
«Timing Zoom»4 ГГц (250 пс) при памяти 64 кб
Синхронный режим сбора данных
Максимальнаячастотатактового 2 ГГц
сигнала в режиме анализа логических
состояний
2500 Мб/с
опция 100
опция 064
опция 032
опция 016
опция 004, стандартное исполнение
2 ГГц
симметричные и несимметричные
от минус 3 до 5 В с шагом 10 мВ
Максимальнаяскоростьпередачи
данных в режиме анализа логических
состояний
Максимальная глубина памяти
- 100 Мб
- 64 Мб
- 32 Мб
- 16 Мб
- 4 Мб
Частотасрабатываниясистемы
запуска
Поддерживаемые типы сигналов
Диапазонустановкинапряжения
порога срабатывания
Пределы допускаемой абсолютной
погрешностиустановкипорога
срабатывания U, мВ
± (30+0,01
.
U)
Пределы допускаемой абсолютной ± (1,4+0,0001·τ),
Лист № 6
Всего листов 7
Наименование характеристикиЗначение характеристики для анализаторов с
модулями 16962А
погрешности измерений интервалов где τ – измеренное значение интервала времени, нс
времени, нс
Напряжение питания от сети переменного тока частотой от 48 до 66 Гц:
анализаторов серии 16901А и 16902В, В................................................................... от 184 до 276
Габаритные размеры анализаторов серии 16901А и 16902В (длина х ширина х высота),
не более .............................................................................................................. 457 х 444 х 293 мм.
Масса анализаторов серии 16901А и 16902В, не более ........................................................ 15 кг.
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С:
для серии 16901А .........................................................................................................от 5 до 40
о
С;
для серии 16902В..........................................................................................................от 0 до 40
о
С;
- относительная влажность воздуха при температуре 40
°
С, %, ......................................... до 80.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом (в
верхнем правом углу), а для анализаторов серии 16901А или 16902В дополнительно - на
передней панели в виде голографической наклейки.
Комплектность средств измерений
В комплект поставки входят:
- анализатор логический серии 16850А или серии 16900 – 1 шт.;
- комплект кабелей – 1 комплект;
- жесткий диск с ПО – 1 шт.;
- руководство по эксплуатации– 1 экз.;
- методика поверки 651-15-03 – 1 экз.;
- паспорт – 1 шт.
Поверка
осуществляется в соответствии с документом 651-15-03 МП«Анализаторы логические серий
16901А и 16902В с модулями 16851А, 16852А, 16853А, 16854А, 16910А, 16911А, 16950В,
16951В, 16962А. Методика поверки», утвержденным первым заместителем генерального
директора-заместителем по научной работе ФГУП «ВНИИФТРИ» в феврале 2015 г.
Основные средства поверки:
- генератор импульсов и кодовых последовательностей 81134А (рег. № 55421-13):
диапазон частот от 15 МГц до 3,35 ГГц, диапазон установки периода от 298,5 пс до 66,6 нс,
пределы допускаемой относительной погрешности установки частоты 5
.
10
-5
;
- мультиметр 3458A (рег. № 25900-03), пределы измерений напряжения постоянного
тока 100 мВ, 1 В, 10 В, 100 В; пределы допускаемой основной погрешности
измеренийнапряженияпостоянноготока:дляпределаизмерений100мВ
± (2,5·10
-6
· U
и
+ 3,5·10
-6
· U
пп
), где U
и
– измеренное значение напряжения постоянного тока, В,
U
пп
– значение предела измерений напряжения постоянного тока; для предела измерений
1 В ± (1,5·10
-6
·U
и
+0,3·10
-6
·U
пп
); для предела измерений 10 В ± (0,5·10
-6
· U
и
+ 0,05·10
-6
· U
пп
).
Сведения о методиках (методах) измерений
Анализаторы логические серий 16901А и 16902В с модулями 16851А, 16852А, 16853А,
16854А, 16910А, 16911А, 16950В, 16951В, 16962А. Руководство по эксплуатации.
Лист № 7
Всего листов 7
Нормативные и технические документы, устанавливающие требования к анализаторам
логическим серий 16901А и 16902В с модулями 16851А, 16852А, 16853А, 16854А, 16910А,
16911А, 16950В, 16951В, 16962А
Техническая документация изготовителя.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия
Bayan Lepas Free Industrial Zone
11900, Bayan Lepas, Penang, Malaysia
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз»
Юридический (почтовый) адрес: 113054, г. Москва, Космодамианская наб., 52, стр.3
Телефон: 8 (459) 797-3900, факс: 8 (495) 797-3901
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Телефон/факс: (495) 526-63-00, E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«_____» _____________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 72163-18 | Анализаторы силовых полупроводниковых приборов | B1505A, B1506A | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия | 1 год | Перейти |
| 47237-20 | Анализаторы низкочастотных сигналов многофункциональные | СКМ-21 | ООО "КБ "ЭЛАКС", г.Воронеж | 1 год | Перейти |
| 7725-80 | Анализаторы бездисперсионные рентгеноспектральные | БАРС-5, БРА-10 | П/я М-5912 (ЛНПО "Буревестник"), г.С.-Петербург | Нет данных | Перейти |
| 22226-01 | Анализаторы общего органического углерода | TOC 2100 | Фирма "Rosemount Analytical Inc.", США, Германия | 1 год | Перейти |
| 51899-12 | Анализаторы вибрации | ViAna-4 | ООО ПВФ "Вибро-Центр", г.Пермь | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
