ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения
GBE12
Назначение средства измерений
ТрансформаторынапряженияGBE12предназначеныдляпередачисигнала
измерительной информации измерительным приборам и (или) устройствам защиты и
управления, применяются в установках тока промышленной частоты в сетях до 20кВ.
Описание средства измерений
Трансформаторы напряжения GBE12 представляют собой однофазные, индуктивные,
с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при
эксплуатациизаземляется.Первичныеивторичныеобмоткизалитыспециальным
компаундом, который обеспечивает основную изоляцию. Компаундное литье заключено в
заземляемый металлический корпус. Выводы первичной обмотки производится с помощью
кабельного штекера. Трансформаторы имеют две вторичные обмотки – основную и
дополнительную. Выводы вторичных обмоток осуществлены через гермоввод задней стенки
трансформатора напряжения, которая закреплена четырьмя винтами. Крепежные винты
опломбированы заводской пломбой. На основании трансформаторов имеются клеммы для
заземления с винтом М8.

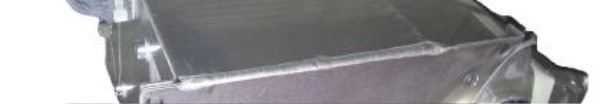

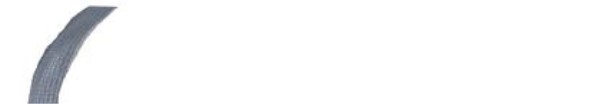

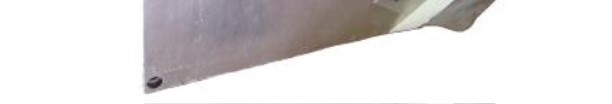

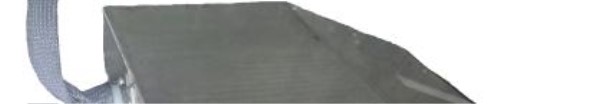

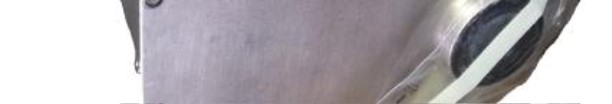

Общий вид трансформаторов представлен на рис. 1
Значение
10
Метрологические и технические характеристики
Таблица 1 – Характеристики трансформаторов напряжения GBE12
Характеристика
Класс напряжения, кВ
Номинальные напряжения, кВ
- первичной обмотки
- основной вторичной обмотки 1a-1n
- основной вторичной обмотки 2a-2n
Наибольшее рабочее напряжение первичной обмотки, кВ
Класс точности основной вторичной обмотки 1a-1n
11/√3
0,1/
Ö
3
0,1/3
12
0,5
лист № 2
всего листов 3
Значение
6P
400
Продолжение таблицы 1
Характеристика
Класс точности основной вторичной обмотки 2a-2n
Номинальная мощность основной вторичной обмотки 1a-1n, В·А, в
классе точности:
0,5
Номинальная мощность основной вторичной обмотки 2a-2n, В·А, в
классе точности:
6P
Номинальная частота, Гц
Габаритные размеры, мм (высота×длина×ширина)
Масса, кг
Климатическое исполнение и категория размещения по ГОСТ 15150-69
100
50
475×235×259
28
У3
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на корпус трансформаторов и на
титульный лист паспорта типографическим способом.
6 шт. (Зав. №№ 30999546, 30999547,
Комплектность средства измерений
Трансформаторы напряжения GBE12
30999548, 30999549, 30999550, 30999551).
Паспорт
6 экз.
Поверка
осуществляется в соответствии с ГОСТ 8.216-2011 «ГСИ. Трансформаторы
напряжения. Методика поверки». Основные средства поверки:
- Трансформатор напряжения измерительный лабораторный НЛЛ-35 (кл. т. 0,1);
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая
погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности;
- Магазин нагрузок МР3025 (± 4 %).
Cведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам напряжения GBE12
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «RITZ Instrument Transformers GmbH» , Германия
Адрес: Bergener Ring 65/67, D-01458 Ottendorf-Okrilla, Germany.
Тел. +49 35205 62-211/-212, факс +49 35205 62-216
лист № 3
всего листов 3
Заявитель
ООО «Спецэнергопроект», г. Москва.
Адрес: 111024, г. Москва, ул. Авиамоторная, д. 50, к. 2.
научно-
средств
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Юридический адрес:
119361, Москва, ул. Озерная, д. 46
Тел./факс: +7 (495) 437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»_____________2015 г.
