Приложение к свидетельству № 59645
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы контроля электромагнитного поля (СК ЭМП)
Назначение средства измерений
Системы контроля электромагнитного поля (СК ЭМП) (далее – системы)
предназначены для измерений уровней напряженности электрического поля и плотности
потока энергии (ППЭ) электромагнитного поля (ЭМП).
Описание средства измерений
Функционально и конструктивно система состоит из следующих элементов:
- датчиков поля низкочастотных (НЧ) цифровых, являющихся преобразователями
ЭМП в постоянное напряжение, оцифровку и передачу его уровня в диапазоне частот от
0,3 до 300 МГц;
-датчиковполявысокочастотных(ВЧ)цифровых,являющихся
преобразователями ЭМП в постоянное напряжение, оцифровку и передачу его уровня в
диапазоне частот от 1200 до 1300 МГц;
- блока контроля ЭМП, предназначенного для индикации уровня напряженности
ЭМП, измеряемого каждым датчиком;
- пульта индикации, осуществляющего звуковую и световую сигнализацию о
превышении заданного порогового значения напряженности ЭМП;
- комплекта кабелей интерфейсных и высокочастотных, обеспечивающих
коммутацию элементов системы;
- комплекта кабелей питания, обеспечивающих подключение системы к сети
питания.
Принцип действия систем основан на измерении уровней напряженности и ППЭ
ЭМП и сигнализации о превышении предельно допустимых уровней. При превышении
установленных величин система выдает световой сигнал на блоке контроля ЭМП, а также
световой и звуковой сигнал на пульте индикации.
Измерения напряженности ЭМП выполняются датчиками поля НЧ и ВЧ
цифровыми. Датчики поля состоят из дипольных антенн, детектора, аналогово-цифрового
преобразователя, цифрового микропроцессорного модуля, обеспечивающего обмен
данными по интерфейсу RS-485. Антенна осуществляет преобразование ЭМП в
соответствующее ей переменное напряжение в тракте. В преобразователе переменное
напряжение детектируется и оцифровывается. Оцифрованные значения напряжения через
коэффициент калибровки антенны пересчитываются в напряженность ЭМП и в цифровом
виде передаются на блок контроля ЭМП и пульт индикации. Антенны и датчики жестко
механически крепятся друг к другу. Антенны подключаются к преобразователям при
помощи кабельной сборки с соединителями типа III (вилка) по ГОСТ 13317-89.
Блок контроля ЭМП состоит из источника питания, платы блока управления и
платы блока индикации. Блок контроля ЭМП предназначен для работы в системе
контроля для считывания показаний с датчиков поля и отображения результата на
светодиодных шкалах. На блоке контроля отображается номер датчика НЧ/ВЧ, степень
приближения напряженности ЭМП к пороговому значению отображается при помощи
шести светодиодов зеленого, оранжевого и красного цветов.
Пультиндикациисостоитизцифровогомикропроцессорногомодуля,
обеспечивающего прием данных по интерфейсу RS-485 и светодиодную и звуковую
индикацию. Пульт индикации осуществляет звуковую (встроенным динамиком) и
световую (индикатором красного цвета) сигнализацию о превышении заданного
порогового значения напряженности ЭМП. При допустимых значениях напряженности
ЭМП работает индикатор зеленого цвета.
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 2
Всего листов 6
Преобразователи датчиков поля, блок контроля ЭМП и блок индикации
выполнены в виде моноблоков в защищенных металлических корпусах и объединены
между собой посредством интерфейса RS-485.
Внешний вид элементов системы, места пломбировки от несанкционированного
доступа и нанесения знака утверждения типа приведены на рисунках 1-4.

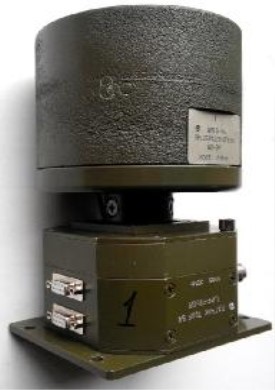

Рисунок 1 - Внешний вид датчика поля НЧ цифрового
* - места пломбировки от несанкционированного доступа
*
*
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 3
Всего листов 6
*

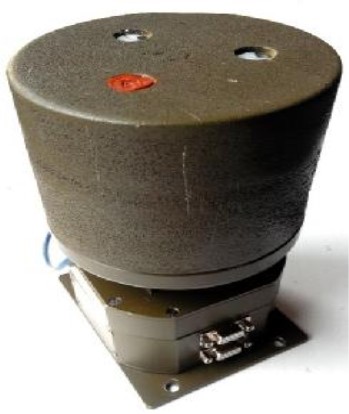

Рисунок 2 - Внешний вид датчика поля ВЧ цифрового
* - место пломбировки от несанкционированного доступа
*

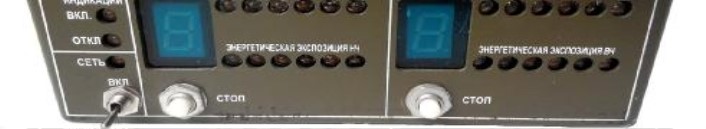

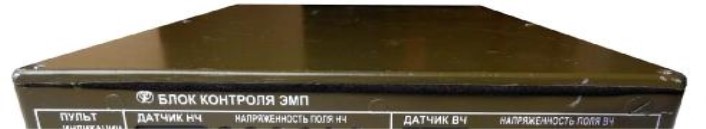

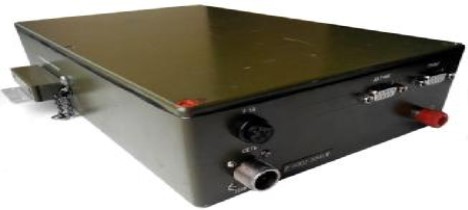

Рисунок 3 - Внешний вид блока контроля ЭМП
* - место пломбировки от несанкционированного доступа
** - место для нанесения наклейки
**
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 4
Всего листов 6
Метрологические и технические характеристики
Метрологические и технические характеристики системы приведены в таблице 1.
Таблица 1
Значение
Наименование параметра или характеристики
характеристики
Диапазон рабочих частот, МГц
- НЧ диапазонот 0,3 до 300
- ВЧ диапазонот 1200 до 1300
Измеряемое пороговое значение напряженности ЭМП в НЧ 80
диапазоне*, В/м
Измеряемое пороговое значение ППЭ ЭМП в ВЧ диапазоне*,1000
мкВт/см²
Пределы допускаемой относительной погрешности измерений
пороговых значений, дБ± 3,0
Потребляемая мощность, В·А, не более 50
Масса, кг, не более:
датчик поля НЧ цифровой2,0
датчик поля ВЧ цифровой1,5
пульт индикации1,0
блок контроля ЭМП2,0
Габаритные размеры (длина × ширина × высота), мм, не более:
датчик поля НЧ цифровой240×75×250
датчик поля ВЧ цифровой ø125×170×200
пульт индикации135×105×65
блок контроля ЭМП200×315×75
Рабочие условия эксплуатации:
температура окружающего воздуха, ºСот минус 20 до 45
относительная влажность воздуха при температуре 25 ºС, % до 80
атмосферное давление, мм рт. ст. от 537 до 800
Рисунок 4 - Внешний вид пульта индикации
* - место пломбировки от несанкционированного доступа
** - место для нанесения наклейки
*
**
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 5
Всего листов 6
Примечание:
* - в направлении максимума диаграммы направленности антенны на согласованной
поляризации ЭМП.
Знак утверждения типа
наносится на лицевые панели блока контроля ЭМП и пульта индикации в виде наклейки, а
также типографским способом на титульный лист эксплуатационной документации.
Комплектность средства измерений
Комплект поставки приведен в таблице 2.
Таблица 2
Наименование изделия
1 Упаковка
1.1 Датчик поля НЧ цифровой
1.2 Датчик поля ВЧ цифровой
Обозначение изделияКол-воПрим.
ИУШЯ.411915.110 1
ИУШЯ.468151.012 2
ИУШЯ.468151.011 2
1.3 Пульт индикацииИУШЯ.467859.0121
1.4 Нагрузка согласованная
1.5 Кабель интерфейсный
1.6 Кабель интерфейсный
1.7 Кабель интерфейсный
1.8 Кабель интерфейсный
1.9 Ящик
1.10 Ящик транспортный
2 Упаковка
2.1 Датчик поля НЧ цифровой
2.2 Датчик поля ВЧ цифровой
2.3 Ящик
2.4 Блок контроля ЭМП
2.5 Кабель интерфейсный
2.6 Кабель ВЧ
2.7 Кабель питания
2.8 Кабель питания
2.9 Виброизолятор
2.10 Вставка плавкая ВП-1-1В-1
2.11 Эксплуатационная документация
2.12 Методика поверки
2.13 Ящик транспортный
ИУШЯ.468591.0052
ИУШЯ.685661.1433
ИУШЯ.685661.143-011
ИУШЯ.685661.143-021
ИУШЯ.685661.143-031
ИУШЯ.321123.0171
ИУШЯ.323361.0731
ИУШЯ.411915.1331
ИУШЯ.468151.0121
ИУШЯ.468151.0111
ИУШЯ.321123.0171
ИУШЯ.468389.0121
ИУШЯ.685661.143-011
ИУШЯ.685661.1771
ИУШЯ.685631.0541
ИУШЯ.685620.0211
ИУШЯ.305150.0141
АГО.481.303 ТУ5ЗИП-О
ИУШЯ.411734.0151
ИУШЯ.411734.015 МП1
ИУШЯ.323361.0731
Поверка
осуществляется по документу ИУШЯ.411734.015 МП «Инструкция. Системы контроля
электромагнитного поля (СК ЭМП). Методика поверки», утвержденному ГЦИ СИ ФБУ
«ГНМЦ Минобороны России» 20.05.2015 года.
Средства поверки:
генератор сигналов Г4-219 (рег. № 32580-13), диапазон частот от 1 Гц до
100 МГц, погрешность установки частоты не более 3∙10
-6
, максимальный уровень
выходного сигнала не менее 1 В, пределы основной погрешности установки выходного
напряжения ± 1,0 дБ;
генератор сигналов высокочастотных SMR40 (рег. № 35617-07), диапазон частот
от 10 МГц до 40 ГГц, выходная мощность не менее 0,1 Вт, пределы основной
погрешности установки выходной мощности ± 1,0 дБ; относительная нестабильность
частоты 1∙10
-8
;
Приложение к свидетельству №_______________
об утверждении типа средств измерений
Лист № 6
Всего листов 6
ваттметр поглощаемой мощности М3-108 (рег. № 30994-06), диапазон рабочих
частот от 0 до 17,85 ГГц, пределы основной погрешности измерений ± 6%;
установка измерительная К2П-70 (рег. № 26236-03), диапазон частот от 20 Гц до
300 МГц,пределыосновнойпогрешностиизмеренийкоэффициента калибровки
измерительных антенн ± 1,0 дБ;
установка измерительная К2П-71 (рег. № 26235-03), диапазон частот от 0,2 до
37,5 ГГц,пределыосновнойпогрешностиизмеренийкоэффициентакалибровки
измерительных антенн ± 1,0 дБ.
Сведения о методиках (методах) измерений
«Система контроля электромагнитного поля (СК ЭМП). Руководство по
эксплуатации. ИУШЯ.411734.015 РЭ».
Нормативные документы, устанавливающие требования к системам контроля
электромагнитного поля (СК ЭМП)
1.ГОСТ 13317-89.«ЭлементысоединенийСВЧтрактов измерительных
приборов. Присоединительные размеры».
2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин.
Общие технические условия»
.
3. ГОСТ 8.097-73 ГСИ. «Государственный специальный эталон и общесоюзная
поверочная схема для средств измерений напряженности магнитного поля в диапазоне
частот от 0,01 до 300 МГц».
4. ГОСТ Р 8.574-2000 «Государственная система обеспеченияединства
измерений. Государственная поверочная схема для средств измерений плотности потока
энергии электромагнитного поля в диапазоне частот от 0,3 до 178, 4 ГГц».
5. ИУШЯ.411734.015 ТУ. «Система контроля электромагнитного поля (СК ЭМП)
Технические условия».
Изготовитель
Открытоеакционерноеобщество«Специальноеконструкторскоебюро
радиоизмерительной аппаратуры» (ОАО «СКБ РИАП»).
Юридический адрес: 603009, г. Нижний Новгород, пр. Гагарина, д. 174.
Почтовый адрес: 603950, ГСП-1535, г. Нижний Новгород, пр. Гагарина, д. 174.
ИНН 5261074599
Телефон/факс: 8(831)465-95-32.
E-mail:
,
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение«ГлавныйнаучныйметрологическийцентрМинистерстваобороны
Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул.
Комарова, 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по
проведению испытаний средств измерений в целях утверждения типа № 30018-10 от
05.08.2011 г.
