Номер госреестра:
61433-15
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТОГМ-110*
Производитель:
ФГУП "Комбинат "Электрохимприбор", г.Лесной
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59621
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТОГМ-110*
Назначение средства измерений
Трансформаторы тока ТОГМ – 110* (далее по тексту – трансформатор) предназначены
для передачи сигнала измерительной информации измерительным приборам, устройствам за-
щиты и управления в открытых распределительных устройствах, в сетях трехфазного пере-
менного тока при номинальном напряжении 110 кВ и номинальной частоте 50 Гц.
Описание средства измерений
По принципу действия трансформатор является прибором электромагнитного типа и по
конструкции представляет собой трансформатор опорного типа с верхним расположением
блока обмоток в одном металлическом экране, с одной или двумя вторичными измерительны-
ми и от двух до пяти вторичными защитными обмотками.
Измерительные обмотки предназначены для электропитания измерительных приборов,
защитные обмотки – для электропитания устройств защиты, контроля и сигнализации.
В качестве изолирующей среды во внутренних полостях трансформатора используется
электротехнический газ (элегаз).
Первичная обмотка имеет три варианта конструктивного исполнения: одновитковая,
двухвитковая и четырехвитковая для подключения к электрической сети с различными вели-
чинами токов. Изменение количества витков первичной обмотки производится с помощью пе-
ремычек.
В верхней части корпуса блока обмоток находится предохранительное устройство мем-
бранного типа для аварийного сброса давления элегаза.
Трансформатор имеет различные варианты исполнения в зависимости от класса точно-
сти, величин первичного и вторичного токов, количества вторичных обмоток.

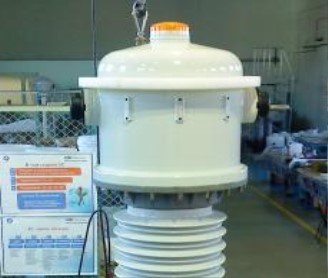

Внешний вид трансформатора представлен на рисунке 1.
Пломба со знаком поверки
Рисунок 1 – Общий вид трансформатора тока ТОГМ – 110*
Лист № 2
Всего листов 4
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5
5Р; 10Р
3…60
10…75
3…60
10…75
1; 2; 2,5
15…40
5…25
Метрологические и технические характеристики
Таблица 1. Основные технические характеристики трансформаторов
Наименование параметра
Номинальное напряжение U
ном
, кВ
Наибольшее рабочее напряжение U
нр
, кВ
Номинальная частота f
ном
, Гц
Номинальный первичный ток типоисполнения I
1ном,
А
Значение
110
126
50
50; 75; 100; 150; 200; 300; 400;
500; 600; 750; 800; 1000; 1200;
1500; 2000
до 200 % от I
1ном
1; 5
1; 2
2; 3; 4; 5
0,2S; 0,2; 0,5S; 0,5; 1; 3; 5
5Р; 10Р
Наибольший рабочий первичный ток
Номинальный вторичный ток I
2ном
, А
Количество вторичных обмоток:
-для измерений
-для защиты
Класс точности вторичных обмоток:
I
2ном
= 1 А
- для измерений и учета
- для защиты
I
2ном
= 5 А
- для измерений и учета
- для защиты
Номинальная вторичная нагрузка S
2ном
с индуктивно-
активным коэффициентом мощности cos
j
2
= 0,8, ВА:
I
2ном
= 1 А
- в классах точности 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5
- в классах точности 5Р; 10Р
I
2ном
= 5 А
- в классах точности 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5
- в классах точности 5Р; 10Р
1; 2; 2,5
Номинальная вторичная нагрузка S
2ном
с коэффициен-
том мощности cos
j
2
= 1, ВА:
I
2ном
= 1 А
- в классах точности 0,2S; 0,5S; 0,2; 0,5; 1; 3; 5
I
2ном
= 5 А
- в классах точности 0,2S; 0,5S; 0,2; 0,5; 1; 3; 5
Номинальная предельная кратность вторичных обмо-
ток для защиты К
ном
Номинальный коэффициент безопасности вторичных
обмоток для измерений К
Бном
Удельная длина пути утечки, см/кВ, не менее
Сейсмостойкость по шкале MSK 64, баллы, не менее
Габаритные размеры, мм, не более
Масса, кг, не более
Средняя наработка до отказа, ч, не менее
Средний срок службы до списания, лет
3,1
9
2400×1200×800
615
4×10
6
30
Лист № 3
Всего листов 4
Климатические условия эксплуатации трансформатора – УХЛ, категория размещения – 1
по ГОСТ 15150 - 69.
Номинальные значения климатических факторов – по ГОСТ 15150 - 69, ГОСТ 17412 - 72
и ГОСТ 15543.1 - 89, при этом:
- высота над уровнем моря, м, не более 1000;
- окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессив-
ных газов и паров, разрушающих металлы и должна соответствовать типу атмосферы IV по
ГОСТ 15150 - 69.
Знак утверждения типа
наносят фотохимическим способом на табличку, устанавливаемую на дверце коробки
внешних подсоединений трансформатора и на титульный лист руководства по эксплуатации и
паспорта типографским способом.
Наименование
Обозначение
Количество
Комплектность средства измерений
Таблица 2 – Комплектность
Трансформатор
Ж83-Р1450
Ж83-Р1450ВЭ
Ж43.18201-01
Ж58.28764
Ведомость эксплуатационных документов
Кольцо защитное
Система подвода элегаза к трансформатору
Элегаз в баллоне
Паспорт
Ж83-Р1450ПС
№№
п/п
1
2
3
4
5
6
7
Одиночный комплект ЗИП
1 шт.
1 экз.
1 шт. на 3 изд
по заказу
по заказу
1 шт.
1 шт.
Поверка
осуществляется по документу Ж83-Р1450РЭ «Трансформаторы тока ТОГМ-110 и ТОГМ-
110*. Руководство по эксплуатации», утвержденному ФГУП «УНИИМ» 09.06.2015 г., в части
раздела 4 «Поверка».
Перечень эталонов, применяемых при поверке:
- эталон единицы коэффициента и угла масштабного преобразования синусоидального
тока 2 разряда, номинальное значение первичного тока от 0,5 А до 5000 А, номинальное значе-
ние вторичного тока 5 А и 1 А.
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации Ж83-Р1450РЭ.
Нормативные и технические документы, устанавливающие требования к трансформаторам
тока ТОГМ-110*
ГОСТ 7746 - 2001 Трансформаторы тока. Общие технические условия
СТО Ж07624577.0029 - 2013 Трансформатор тока ТОГМ-110. Технические условия
ГОСТ Р 8.859 - 2013 ГСИ. Государственная поверочная схема для средств измерений ко-
эффициента и угла масштабного преобразования синусоидального тока
ГОСТ 8.217 – 2003 ГСИ. Трансформаторы тока. Методика поверки
Лист № 4 Trial
листов 4
Изготовитель
Федеральное государственное унитарное предприятие "Комбинат "Электрохимприбор"
(ФГУП «Комбинат «Электрохимприбор»)
ИНН 6630002336
624205, г. Лесной Свердловской обл., Коммунистический пр., 6а
Тел. (34342) 9-50-62, 9-50-73
Факс (34342) 9-56-76, 2-65-03
e-mail:
Испытательный trial
Государственный центр испытаний средств измерений
ФГУП «Уральский научно-исследовательский институт метрологии» (ФГУП «УНИИМ»)
620000, г. Екатеринбург, ул. Красноармейская, д. 4
тел. (343)350-26-18, факс (343) 350 – 20 – 39
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств
измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
С.С. Голубев
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.«_____» ______________ 2015 г.
