Приложение к свидетельству № 59620
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1351 от 02.07.2018 г.)
Трансформаторы тока ТОГФ (П)
Назначение средства измерений
Трансформаторы тока ТОГФ (П) (далее - трансформаторы) предназначены для передачи
сигнала измерительной информации средствам измерений, устройствам защиты, автоматики,
сигнализации и управления в электрических сетях переменного тока промышленной частоты на
номинальные напряжения 110 - 500 кВ.
Описание средства измерений
Принцип действия трансформаторов тока основан на использовании явления
электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Первичный
ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки магнитный
поток, который в свою очередь вызывает появление во вторичной обмотке ЭДС. Так как
вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной
обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы тока ТОГФ (П) - опорные, с фарфоровой либо полимерной
покрышкой, газонаполненные, одноступенчатые, с несколькими вторичными обмотками для
измерений и учета и для защиты, с несколькими коэффициентами трансформации.
Первичная обмотка трансформаторов тока состоит из блоков переключения первичной
обмотки, внутренних стержней, наружных токоведущих шин. При изменении положения
перемычек в блоках переключения первичной обмотки изменяется путь протекания первичного
тока(иликоличествовитковпервичнойобмотки).Минимальномукоэффициенту
трансформации будет соответствовать положение перемычек, при котором ток от вывода Л1
до Л2 будет протекать через все токоведущие части последовательно, максимальному -при
котором ток будет только через внутренние токоведущие стержни.
Блок вторичных обмоток закреплен на изоляторе, крепящемся к переходному фланцу
закреплённому на покрышке трансформатора тока. Провода вторичных обмоток пропущены
через стойку находящуюся внутри покрышки.
Элементы первичной обмотки закреплены на резервуаре, который закреплен на
фарфоровой либо полимерной покрышке, установленной на основании трансформаторов.
В качестве главной изоляции в трансформаторах тока ТОГФ (П) применяется элегаз
(смесь элегаза и азота). Параметры элегаза (смеси) контролируются сигнализатором плотности
с температурной компенсацией.
На основании трансформаторов установлен обратный клапан для подкачки элегаза.
Для защиты резервуара от разрыва при превышении внутреннего давления (например,
при избыточном заполнении газом или внутреннем дуговом перекрытии) в верхней части
резервуара расположен защитный узел с предохранительной мембраной для сброса давления.
На основании трансформаторов размещена табличка технических данных. Содержание
таблички соответствует ГОСТ 7746-2015.
Выводывторичныхобмотокпомещенывклеммнуюкоробку,закрываемую
пломбируемой скобой.
Трансформаторыизготавливаютсяврядемодификацийитипоисполнений,
отличающихся номинальным напряжением; удельной длиной пути утечки; габаритными
размерами и массой; видом (материалом) внешней изоляции: фарфоровой (обозначение «Ф»),
либо полимерной (обозначение «П»).
Общий вид трансформаторов представлен на рисунках 1 - 4.
Рабочее положение трансформаторов в пространстве - вертикальное.
Лист № 2
Всего листов 8

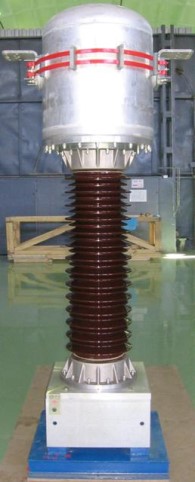

Рисунок 1 - Общий вид трансформатора тока
ТОГФ (П)-110

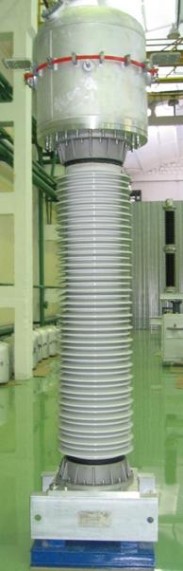

Рисунок 2 - Общий вид трансформатора тока
ТОГФ (П)-220

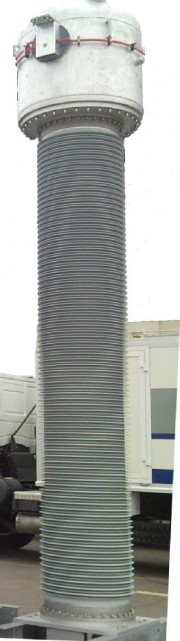

Рисунок 3 - Общий вид трансформатора тока
ТОГФ (П)-330
Рисунок 4 - Общий вид трансформатора тока
ТОГФ (П)-500
Лист № 3
Всего листов 8
Рисунок 5 - Клеммная коробка трансформаторов
Лист № 4
Всего листов 8
Лист № 5
Всего листов 8

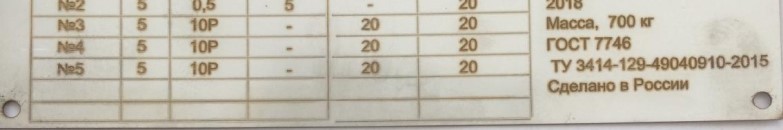

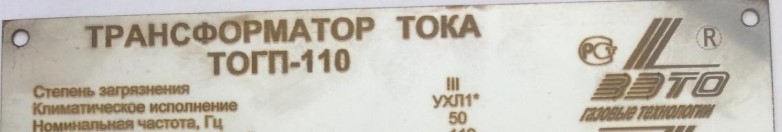

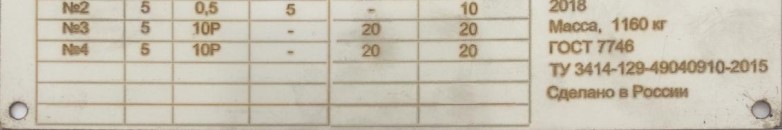

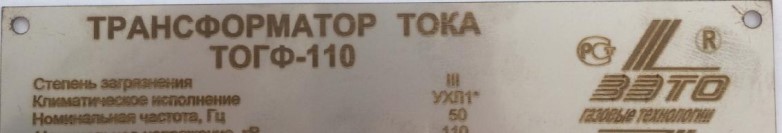

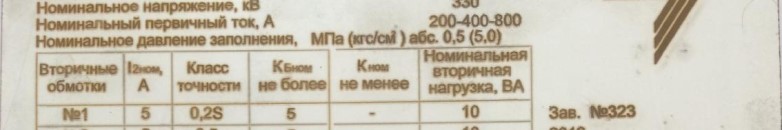

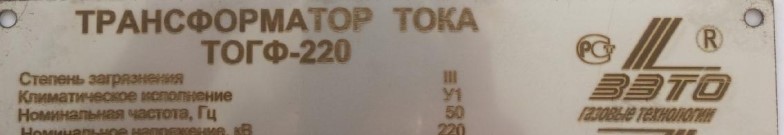

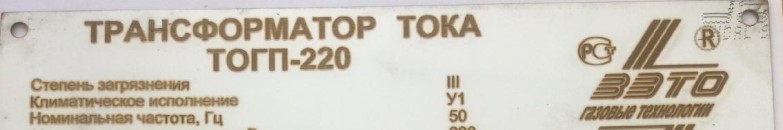

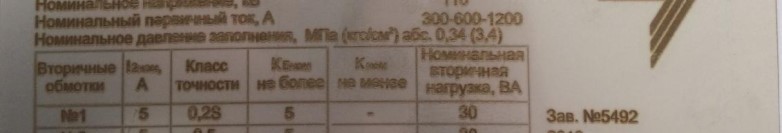

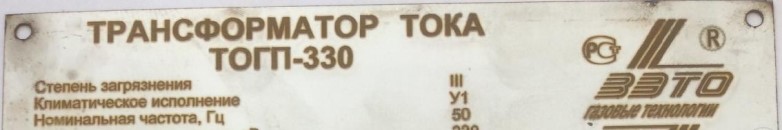

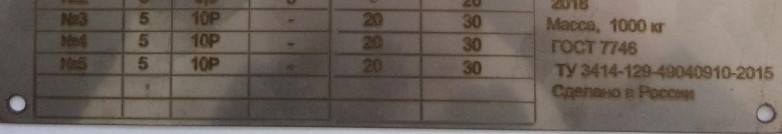

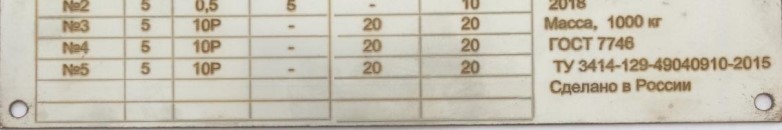

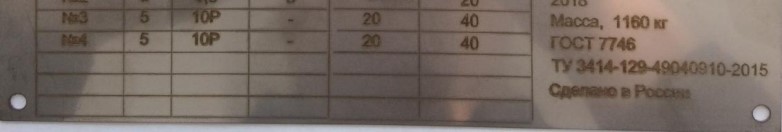

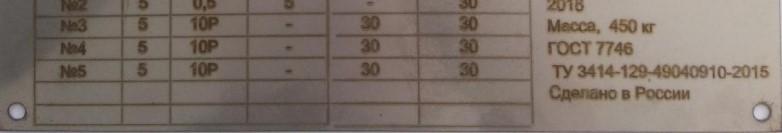

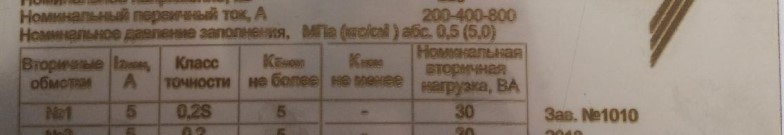

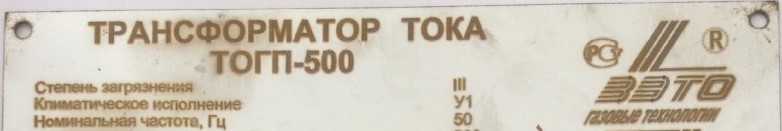

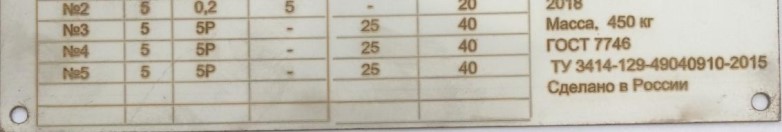

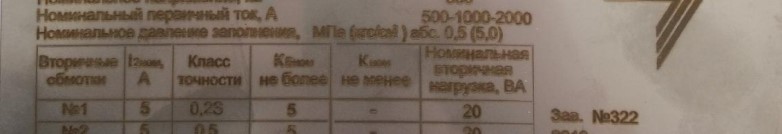

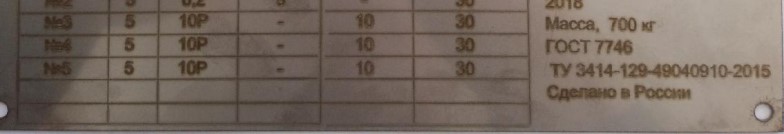

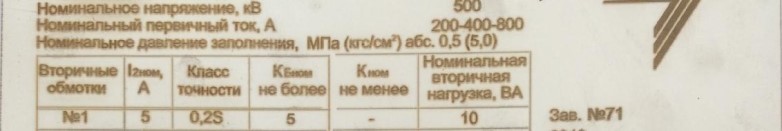

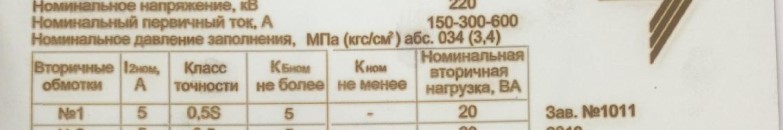

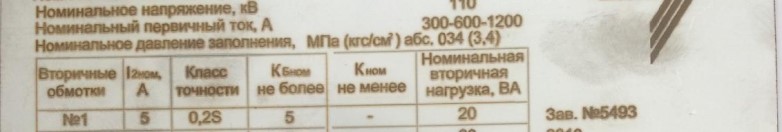

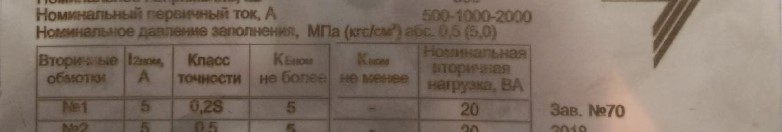

Рисунок 6 - Таблички технических данных трансформаторов
Лист № 6
Всего листов 8
Метрологические и технические характеристики
от 5 до 20
от 10 до 40
Таблица 1 - Метрологические и технические характеристики
Наименование характеристикиЗначение характеристики для модификаций
ТОГФ (П)- ТОГФ (П)- ТОГФ (П)- ТОГФ (П)-
110220330500
Номинальное напряжение, кВ110220330500
Наибольшее рабочее напряжение, кВ126252363525
Номинальный первичный ток, А от 50 до 4000
Номинальный вторичный ток, А1 и/или 5
Количество вторичных обмоток, шт.
1)
- для измерений и учета;1; 2
- для защиты 3; 4; 5
Номинальная вторичная нагрузка, В∙А
- при cos φ = 1;0,5; 1; 2; 2,5; 5
- при cos φ = 0,8 от 3 до 100
Класс точности вторичных обмоток
- для измерений и учета;0,1; 0,2S; 0,2; 0,5S; 0,5
- для защиты 5Р; 10Р
Номинальный коэффициент безопасности
вторичных обмоток для измерений и учета
Номинальная предельная кратность
вторичных обмоток для защиты
Номинальная частота напряжения сети, Гц50
Габаритные размеры, мм,2380×1030× 3305×1142× 4145×1273× 5732×1430×
(высота×длина×ширина) 6478329621141
Масса, кг 450±10 700±20 1000±30 1160±40
Климатическое исполнение и категория
размещения по ГОСТ 15150-69
У1диапазон температур от минус 40 до плюс 60 ºС;
УХЛ1*диапазон температур от минус 55 до плюс 60 ºС;
УХЛ1 диапазон температур от минус 60 до плюс 60 ºС
Средний срок службы, лет 40
Средняя наработка до отказа, ч2∙10
6
Примечание -
1)
вторичные обмотки могут иметь ответвления
Знак утверждения типа
наносится на табличку технических данных трансформатора способом лазерной гравировки
и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Руководство по эксплуатации
1 экз.
6)
Таблица 2 - Комплектность средства измерений
Наименование
Трансформатор тока ТОГФ (П)
Количество
1 шт.
Обозначение
-
ИВЕЖ.671214.001 РЭ
1)
ИВЕЖ.671214.003 РЭ
2)
ИВЕЖ.671214.004 РЭ
3)
ИВЕЖ.671214.005 РЭ
4)
ИВЕЖ.671214.015 РЭ
5)
Лист № 7
Всего листов 8
1 экз.
1 экз.
7)
Количество
Продолжение таблицы 2
НаименованиеОбозначение
ИВЕЖ.671214.001 ПС
1)
ИВЕЖ.671214.003 ПС
2)
ПаспортИВЕЖ.671214.004 ПС
3)
ИВЕЖ.671214.005 ПС
4)
ИВЕЖ.671214.015 ПС
5)
-
Руководство по эксплуатации сигнализатора
плотности
Примечания
1)
- для ТОГФ-110/ТОГП-110;
2)
- для ТОГФ-220/ТОГП-220;
3)
- для ТОГФ-330/ТОГП-330;
4)
- для ТОГП-500;
5)
- для ТОГФ-500;
6)
- на партию из 3 трансформаторов, поставляемых в один адрес;
7)
- на партию трансформаторов, поставляемых в один адрес
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: трансформатор тока измерительный лабораторный
ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04);
прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде
№ 24719-03); магазин нагрузок МР 3027 (регистрационный номер в Федеральном
информационном фонде № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к трансформаторам
тока ТОГФ (П)
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная
поверочная схема для средств измерений коэффициента и угла масштабного преобразования
синусоидального тока
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ТУ 3414-129-49040910-2015 Трансформаторы тока ТОГФ (П). Технические условия
Изготовитель
Общество с ограниченной ответственностью «ЗЭТО-Газовые Технологии»
(ООО «ЗЭТО-Газовые Технологии»)
ИНН 6025033520
Адрес: 182113, г. Великие Луки Псковской области, проспект Октябрьский, д. 79
Телефон (факс): +7 (81153) 6-37-50 (+7 (81153) 6-38-45)
Web-сайт:
Лист № 8
Всего листов 8
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
В части вносимых изменений
Общество с ограниченной ответственностью «Испытательный центр разработок в области
метрологии»
Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36
Телефон: +7 (495) 278-02-48
E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
(Редакция приказа Росстандарта № 1351 от 02.07.2018 г.)
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
