Приложение к свидетельству № 59613/1
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки измерительные «ОЗНА - СПЕКТР М»
Назначение средства измерений
Установки измерительные «ОЗНА - СПЕКТР М» (далее - установки) предназначены для
автоматического измерения дебита группы нефтегазодобывающих скважин по массе и объему
сырой нефти, массе сырой нефти без учета воды и по объему попутного нефтяного газа без се-
парации продукции посредством поочередного подключения нефтегазодобывающих скважин к
«Установке измерительной «СПЕКТР М».
Описание средства измерений
В установке используется бессепарационный способ измерения. Способ заключается в
изменении физического и термодинамического состояния нефтегазоводяной смеси. Измерение
в двух различных состояниях объема, давления и температуры нефтегазоводяной смеси позво-
ляет решить задачу, определяющую объем сырой нефти и объем свободного нефтяного газа в её
потоке. Для измерения массы сырой нефти и массы сырой нефти без учета воды используют ре-
зультаты анализ проб согласно методике измерений, полученные в аккредитованной испыта-
тельной лаборатории.
Установки включают в себя блок технологический (БТ) и блок аппаратурный (БА).
Основными элементами БТ является измерительная линия и распределительный модуль.
В измерительной линии выполняется измерение объема, давления и температуры до и по-сле
изменения термодинамического состояния нефтегазоводяной смеси. Измерение объема выпол-
няется счетчиками кольцевыми РИНГ или счетчиками жидкости камерными FLOCO. Термоди-
намическое состояние потока изменяется с помощью дросселирующего клапана специальной
конструкции, установленного между счетчиками. Распределительный модуль обеспечивает ав-
томатическое поочередное подключение скважин к измерительной линии посредством пере-
ключателя скважин многоходового (ПСМ), приводимого в действие гидравлическим приводом.
При этом продукция остальных скважин направляется в общий трубопровод. Распределитель-
ный модуль также оснащен байпасной линией для неавтоматизированного подключения сква-
жин к измерительной линии при помощи задвижек.
Вариант исполнения установки выбирается на этапе изучения условий измерений в зави-
симости от ожидаемых величин расхода и свойств нефтегазоводяной смеси, а также выходных
параметров установки. Каждому варианту исполнения установки соответствует определённый
код измеряемых параметров установки.
Аппаратурный блок отображает, обрабатывает, регистрирует и хранит полученные
результаты измерений в архиве, а также управляет контрольно-измерительными приборами и
автоматикой.
В состав блока технологического входят:
установка измерительная СПЕКТР М (Госреестр № 57837-14);
переключатель скважин ПСМ;
привод гидравлический ГП-1М;
линия байпасная;
коллектор общий;
фильтр;
клапан обратный;
система жизнеобеспечения (отопление, освещение и вентиляция);
система определения загазованности и оповещения;
система пожарной сигнализации;
система охранной сигнализации.
Лист № 2
Всего листов 7
В состав блока аппаратурного входят:
шкаф силовой;
блок измерений и обработки информации;
система жизнеобеспечения (отопление, освещение и вентиляция);
система пожарной сигнализации;
система охранной сигнализации.
ФотографииобщеговидаустановкиизмерительнойСПЕКТРМприведены
на фото 1, 2 и 3.

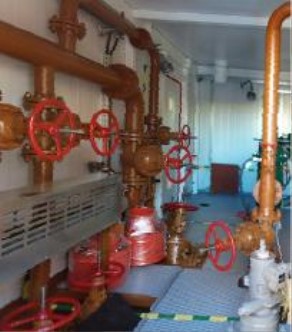

Фото 1 - Общий вид распределительного
модуля

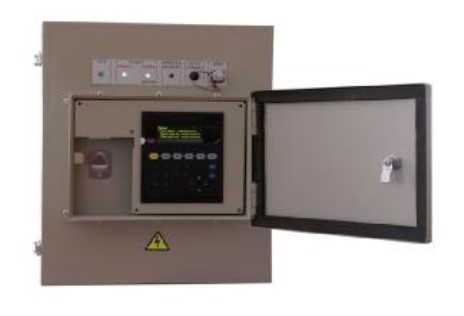

Фото 2 - Общий вид блока измерений и обработ-
ки информации
Фото 3 - Общий вид измерительной линии установки
Программное обеспечение
Программное обеспечение Установок измерительных «ОЗНА - СПЕКТР М», состоит из
трех компонентов:
1. ПО процессорного модуля БИОИ,
2. ПО коммуникационного модуля,
3. ПО панели оператора.
Лист № 3
Всего листов 7
ПО процессорного модуля БИОИ – обеспечивает измерения мгновенных значений с пер-
вичных преобразователей и вычисления объёма сырой нефти в условиях измерения и стан-
дартных условиях, массы сырой нефти и массы сырой нефти без учета воды и объёма сво-
бодного нефтяного газа в условиях измерения и стандартных условиях; ввод и редактирова-
ние значений параметровконфигурации; ведение архива работы и измеренных параметров с
сохранением в энергонезависимой памяти; ведение часового архива; ведение суточного ар-
хива; ведение календаря; поддержку протокола «MODBUS RTU» и связь с персональным
компьютером через интерфейсы EIA RS – 232 и EIA RS – 485;
ПО коммуникационного модуля – обеспечивает управление КИПиА установки, поддержку
протокола «MODBUS RTU» и связь с АСУТП через интерфейс RS – 232;
ПО панели оператора–является средством визуального интерфейса пользователя и
обеспечиваетпросмотризмеряемыхивычисляемыхпараметровпрограммнымобеспечени-ем
«SPECTR.M.001»,ввод пользовательскихконстантвпрограммноеобеспечение
«SPECTR.M.001», запуск измерений, диагностику состояния установки, просмотр архивов.
Т а б л и ц а 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового идентификатора ПО
Значение
SPECTR.M.001
01.хххххх*
26A83D50
CRC32
Примечание: хxxxxx* - номер подверсии из шести десятичных цифр, предназначен для отсле-
живания исходных текстов ПО в системе контроля версий производителя, может быть любым
Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений «вы-
сокий» в соответствии с Р 50.2.077-2014 «Рекомендации по метрологии. Испытания средств из-
мерений в целях утверждения типа. Проверка защиты программного обеспечения»
Метрологические и технические характеристики
Наименование характеристики
4,0
Т а б л и ц а 2 – Характеристики измеряемой среды
Значение
характеристики
нефтегазоводяная смесь
4,0
от 0 до плюс 110
Измеряемая среда
Рабочее давление, МПа, не более
Диапазон температур рабочей среды, °С
Диапазон плотности сырой нефти, приведенной к стандарт-
ным условиям, кг/м
3
от 700 до 1360
от 0 до 99
от 0 до 50
от 1·10
-5
(10) до 1·10
-2
(10000)
Диапазон содержания объемной доли воды в сырой нефти, %
Диапазон содержания объемной доли свободного нефтяного
газа, %
Диапазон кинематической вязкости м
2
/с (сСт)
Содержание сероводорода в свободном нефтяном газе, % об.
доли, не более
- при давлении до 1,7 МПа
- при давлении до 4 МПа и парциальном давлении сероводо-
ро-да до 345 Па
0,2
Лист № 4
Всего листов 7
Условное
обозначение
установки
Диапазон
расхода ус-
тановки
при изме-
рении мас-
сы сырой
нефти, т/сут
0-84
0-144
Т а б л и ц а 3 – Диапазоны измерений установки
Диапазон
расхода ус-
тановки при
измерении
объемасво-
бодногопо-
путногонеф-
тяногогаза,
м
3
/сут
«ОЗНА-СПЕКТР М»-24-4Т; «ОЗНА-СПЕКТР М»-24-6Т
1,68-32,64*0-12
1,68-163,2*
«ОЗНА-СПЕКТР М»-24-4Т/11; «ОЗНА-СПЕКТР М»-24-6Т/11
«ОЗНА-СПЕКТР М»-24-4Т/22; «ОЗНА-СПЕКТР М»-24-6Т/22
«ОЗНА-СПЕКТР М»-24-4Т/24; «ОЗНА-СПЕКТР М»-24-6Т/24
«ОЗНА-СПЕКТР М»-24-8Т; «ОЗНА-СПЕКТР М»-24-10Т
«ОЗНА-СПЕКТР М»-24-8Т/22; «ОЗНА-СПЕКТР М»-24-10Т/22
«ОЗНА-СПЕКТР М»-24-8Т/24; «ОЗНА-СПЕКТР М»-24-10Т/24
«ОЗНА-СПЕКТР М»-120-4Т/12; «ОЗНА-СПЕКТР М»-120-6Т/12
«ОЗНА-СПЕКТР М»-120-4Т; «ОЗНА-СПЕКТР М»-120-6Т
«ОЗНА-СПЕКТР М»-120-4Т/11; «ОЗНА-СПЕКТР М»-120-6Т/11
«ОЗНА-СПЕКТР М»-120-4Т/22; «ОЗНА-СПЕКТР М»-120-6Т/22
«ОЗНА-СПЕКТР М»-120-4Т/24; «ОЗНА-СПЕКТР М»-120-6Т/24
11,69-163,2*
«ОЗНА-СПЕКТР М»-120-8Т; «ОЗНА-СПЕКТР М»-120-10Т
«ОЗНА-СПЕКТР М»-120-8Т/22; «ОЗНА-СПЕКТР М»-120-10Т/22
«ОЗНА-СПЕКТР М»-120-8Т/24; «ОЗНА-СПЕКТР М»-120-10Т/24
«ОЗНА-СПЕКТР М»-210-4Т/12; «ОЗНА-СПЕКТР М»-210-6Т/1211,69-285,6*
«ОЗНА-СПЕКТР М»-210-4Т; «ОЗНА-СПЕКТР М»-210-6Т
«ОЗНА-СПЕКТР М»-210-4Т/11; «ОЗНА-СПЕКТР М»-210-6Т/11
«ОЗНА-СПЕКТР М»-210-4Т/22; «ОЗНА-СПЕКТР М»-210-6Т/22
«ОЗНА-СПЕКТР М»-210-4Т/24; «ОЗНА-СПЕКТР М»-210-6Т/24
20,16-285,6*
«ОЗНА-СПЕКТР М»-210-8Т; «ОЗНА-СПЕКТР М»-210-10Т
«ОЗНА-СПЕКТР М»-210-8Т/22; «ОЗНА-СПЕКТР М»-210-10Т/22
«ОЗНА-СПЕКТР М»-210-8Т/24; «ОЗНА-СПЕКТР М»-210-10Т/24
«ОЗНА-СПЕКТР М»-420-4Т/12; «ОЗНА-СПЕКТР М»-420-6Т/1220,16-571,2*
«ОЗНА-СПЕКТР М»-420-4Т; «ОЗНА-СПЕКТР М»-420-6Т
«ОЗНА-СПЕКТР М»-420-4Т/11; «ОЗНА-СПЕКТР М»-420-6Т/11
50,4-571,2*
0-360
50,4-1142,4*
100,8-1142,4*
0-720
«ОЗНА-СПЕКТР М»-420-4Т/22; «ОЗНА-СПЕКТР М»-420-6Т/22
«ОЗНА-СПЕКТР М»-420-4Т/24; «ОЗНА-СПЕКТР М»-420-6Т/24
«ОЗНА-СПЕКТР М»-420-8Т; «ОЗНА-СПЕКТР М»-420-10Т
«ОЗНА-СПЕКТР М»-420-8Т/22; «ОЗНА-СПЕКТР М»-420-10Т/22
«ОЗНА-СПЕКТР М»-420-8Т/24; «ОЗНА-СПЕКТР М»-420-10Т/24
«ОЗНА-СПЕКТР М»-840-4Т/12; «ОЗНА-СПЕКТР М»-840-6Т/12
«ОЗНА-СПЕКТР М»-840-4Т; «ОЗНА-СПЕКТР М»-840-6Т
«ОЗНА-СПЕКТР М»-840-4Т/11; «ОЗНА-СПЕКТР М»-840-6Т/11
«ОЗНА-СПЕКТР М»-840-4Т/22; «ОЗНА-СПЕКТР М»-840-6Т/22
«ОЗНА-СПЕКТР М»-840-4Т/24; «ОЗНА-СПЕКТР М»-840-6Т/24
«ОЗНА-СПЕКТР М»-840-8Т; «ОЗНА-СПЕКТР М»-840-10Т
«ОЗНА-СПЕКТР М»-840-8Т/22; «ОЗНА-СПЕКТР М»-840-10Т/22
«ОЗНА-СПЕКТР М»-840-8Т/24; «ОЗНА-СПЕКТР М»-840-10Т/24
*Значения действительныпри эксплуатации на кинематической вязкости1·10
-5
м
2
/с
Лист № 5
Всего листов 7
Наименование характеристики
Т а б л и ц а 4 – Технические характеристики установки
Значение
характеристики
от 1,68 до 1142,4
Диапазон расхода установки при измерении массы сырой нефти,
т/сут
Диапазон расхода установки при измерении объема свободного по-
путного нефтяного газа, приведенного к стандартным условиям,
м
3
/сут
от 0 до 720
± 1,5
± 2,0
± 2,5
± 6,0 %
± 15,0 %
± 26,0 %
± 39,0 %
± 78,0 %
± 4,0
Предел допускаемой относительной погрешности измерения объема
trial нефти, %, не более
Предел допускаемой относительной погрешности измерения объема
сырой нефти, приведенного к стандартным условиям, %, не более
Предел допускаемой относительной погрешности измерения массы
сырой нефти, %, не более
Предел допускаемой относительной погрешности измерения массы
сырой нефти без учета воды, %, не более
- при содержании объемной доли воды до 70 %
- при содержании объемной доли воды от 70 % до 95 %
- при содержании объемной доли воды от 95 % до 97 %
- при содержании объемной доли воды от 97 % до 98 %
- при содержании объемной доли воды от 98 % до 99 %
Предел допускаемой относительной погрешности измерения объема
свободного нефтяного газа, %, не более
Предел допускаемой относительной погрешности измерения объема
свободного нефтяного газа, приведенного к стандартным условиям,
%, не более
± 5,0
Т а б л и ц а 5 – Параметры электропитания
Параметр
Значение
переменный
380/220
от минус 15 до плюс 10
род тока
напряжение, В
допустимое отклонение от номинального напряжения, %
частота, Гц
потребляемая мощность, кВ·А, не более
50 ± 0,4
20
Знак утверждения типа
наносится на металлические таблички, укрепленные на ТБ и БА-боксах, методом лазерной
маркировки или аппликацией, а также типографским или иным способом на титульных листах
руководства по эксплуатации и паспорта, с указанием номера свидетельства об утверждении
типа средства измерений и даты его выдачи.
Средняя наработка на отказ, ч
30000
Средний срок службы, лет, не менее
10
Лист № 6
Всего листов 7
Комплектность средства измерений
Установка измерительная
«ОЗНА-СПЕКТР М» - ХХХХ-ХХ
в том числе:
- блок технологический
- блок аппаратурный
1
1
Т а б л и ц а 6 - Комплектность поставки
Наименование
Кол-воПримечание
1В соответствии с заказом
Комплекты
Комплект запасных частей, инструментов и при-1Согласно ведомости ЗИП
надлежностей (далее – ЗИП)
Комплект эксплуатационных документов (РЭ, ПС,1Согласно ведомости
МП) эксплуатационных
документов
Комплект монтажных частей (далее – КМЧ)1Согласно ведомости КМЧ
Комплект поставки установки может дополняться по условиям контракта.
Поверка
осуществляется по документу СПЕКТР.00.00.00.000И1 «ГСИ. Инструкция. Установки измери-
тельные «ОЗНА-СПЕКТР М». Методика поверки», утвержденному ФГУП ВНИИР 29.04.2015 г.
Основные средства поверки:
Государственный первичный специальный эталон массового расхода многофазной
среды ГЭТ 195-2011;
рабочие эталоны 1-го и 2-го разряда по ГОСТ 8.637 «ГСИ. Государственная пове-
рочная схема для средств измерений массового расхода многофазных потоков»;
генератор электрических сигналов с диапазоном частот от 0,01 до 100 Гц и
погрешностью задания частоты не более ± 1∙10
-2
%, ГСС-10;
калибратор постоянного тока с диапазоном от 0 до 20 мА и приведенной погрешностью
задания силы тока не более ± 0,02 % ± 2 ЕМР, UPS-III или АКИП-7301.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методиках (методах) измерений
регламентирован в документе «ГСИ. Рекомендация. Количество извлекаемых из недр нефти и
нефтяного газа. Методика измерений с применением установки измерительной «ОЗНА-
СПЕКТР М» производства ЗАО «ОЗНА - Измерительные системы». Свидетельство об аттеста-
ции № 6409-15 от 27.03.2015 г.
Нормативные и технические документы, устанавливающие требования к установкам
измерительным СПЕКТР М
ГОСТ Р 8.615-2005 «ГСИ. Измерения количества извлекаемых из недр нефти и
нефтяного газа. Общие метрологические и технические требования»
ГОСТ 8.637-2013 «ГСИ. Государственная поверочная схема для средств измерений
массового расхода многофазных потоков»
ТУ 3667-009-64156863-2014 «Технические условия «Установки измерительные «ОЗНА-
СПЕКТР М»
Лист № 7
Всего листов 7
Изготовитель
Акционерное общество «ОЗНА-Измерительные системы»
(АО «ОЗНА-Измерительные системы»)
ИНН 0265037983
Адрес: 452607, Республика Башкортостан, г. Октябрьский, ул. Северная, д.60
Телефон: (34767) 9-50-10, телефон/факс: (34767) 9-50-10
Е-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7А
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 27113-04 | Преобразователи измерительные | ТМА | ЗАО "ЭлеСи", г.Томск | 2 года | Перейти |
| 47273-11 | Каналы измерительные нейтронные системы контроля, управления и защиты ядерного реактора | КИН СКУЗ | ООО "ОКСАТ НИКИЭТ", г.Москва | 2 года | Перейти |
| 23598-02 | Устройства измерительные автоматической температурной компенсации | ATK | Фирма "Kraus Group Inc.", Канада | 1 год | Перейти |
| 55824-13 | Преобразователи напряжения измерительные | ПН1 | АО "НПП "Элтранс", г.Чебоксары | 3 года | Перейти |
| 50136-12 | Установки для дозирования и ввода жидких компонентов | УОВМ | ЗАО "Машиностроительная компания "Технэкс", г.Екатеринбург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
