Приложение к свидетельству № 59611
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калибраторы СКВ
Назначение средства измерений
Калибраторы СКВ предназначены для воспроизведения силы постоянного тока, посто-
янного напряжения, активного сопротивления и частотного (импульсного) сигнала напряжения.
Описание средства измерений
Калибраторы СКВ конструктивно состоят из двух блоков: измерительный блок и блок
питания.
Общий вид калибраторов СКВ приведен на рисунке 1.
Блок питания подключается к напряжению сети 220 В и обеспечивает формирование
стабилизированных напряжений для питания измерительного блока.
Измерительный блок подключается к блоку питания кабелем.
Калибраторы СКВ содержат наборы мер постоянного тока, постоянного напряжения,
активного сопротивления и частоты.
Подключение мер калибратора СКВ к внешним устройствам выполняется с помощью
выходного разъема измерительного блока (см. рисунок 2).
В измерительном блоке установлена печатная плата с прецизионными операционными
усилителями, источником опорного напряжения, постоянными стабильными резисторами, ре-
гулировочными резисторами для подстройки мер постоянного тока, постоянного напряжения,
активного сопротивления, а также кварцевый генератор мер частоты.
В зависимости от пределов допускаемых относительных погрешностей мер существу-
ют три класса калибраторов СКВ, метрологические характеристики которых приведены в таб-
лице 1.

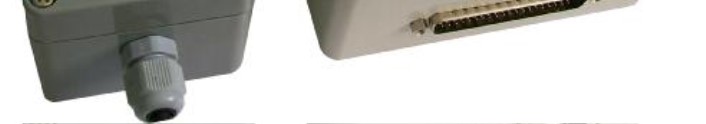

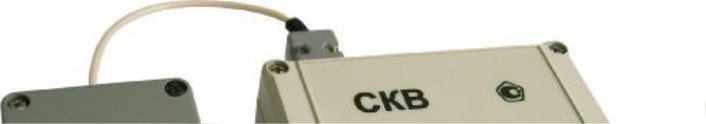

Рисунок 1 – Общий вид калибраторов СКВ
Блок питания
Измерительный блок
Лист № 2
Всего листов 6
Схемы нанесения оттисков клейма на измерительный блок и блок питания калибраторов
СКВ приведены на рисунках 2, 3 соответственно.

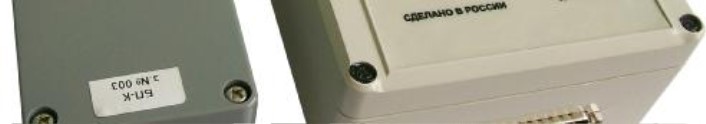

Рисунок 2 – Схема нанесения оттисков клейма на измерительный блок
Рисунок 3 – Схема нанесения оттиска клейма на блок питания
Место оттиска клейма
поверителя
Место оттиска клейма
изготовителя
Разъем питания
СКВ
СДЕЛАНО В РОССИИНПФ «ДИНФО»
Выходной разъем
Место оттиска клейма
изготовителя
Кабельный ввод
сетевого питания
БП-К
Кабельный вывод
питания измери-
тельного блока
Лист № 3
Всего листов 6
Программное обеспечение
Программное обеспечение отсутствует.
Метрологические и технические характеристики
Перечень, количество, диапазоны значений и метрологические характеристики мер ка-
либраторов СКВ приведены в таблице 1.
от 0,1 до 20 мА
от плюс 1
до плюс 10 В
от 50 до 2000 Ом
*Состав мер соответствует заказу на СКВ и указывается в паспорте СКВ.
** Номинальное значение каждой меры указывается в паспорте СКВ
Пределы допускаемой
относительной погрешности меры
Таблица 1
Мера
СКВ
Количество
мер, не более*
Диапазон
значений меры**
Постоянный ток10
Класс А
±
30
´
10
-6
Класс Б
±
50
´
10
-6
Класс В
±
72
´
10
-6
Постоянное10
напряжение
±
45
´
10
-6
±
60
´
10
-6
±
72
´
10
-6
Активное8
сопротивление
±
10
´
10
-6
±
30
´
10
-6
±
72
´
10
-6
Частота2
(период)
от 2
–9
до 2
14
Гц
(от 512 до 1/16384 с)
±
15
´
10
-6
±
15
´
10
-6
±
30
´
10
-6
Нормальные условия применения калибраторов СКВ:
- температура окружающего воздуха: (23 ± 5) ºC;
- атмосферное давление: от 84,0 до 106,7 кПа;
- относительная влажность воздуха: от 30 до 80 %;
- напряжение питания сети: (220 ± 22) В;
- частота питающей сети: (50
±
1) Гц;
- коэффициент несинусоидальности кривой напряжения: не trial 5 %.
Технические характеристики калибраторов СКВ:
- габаритные размеры измерительного блока: не более 130
´
140
´
60 мм;
- габаритные размеры блока питания: не более 120
´
80
´
60 мм;
- напряжение питания сети: (220 ± 22)
В;
- частота питающей сети: (50
±
1) Гц;
- мощность, потребляемая от сети: не более 3 Вт;
- суммарная масса измерительного блока и блока питания: не более 1 кг;
- время установления показаний с момента включения питания: не более 2 ч;
- средний срок службы: 12 лет;
- средняя наработка на отказ: 55000 ч.
Знак утверждения типа
наносится на лицевой панели измерительного блока калибратора СКВ методом шелкографии,
на первой странице паспорта и руководства по эксплуатации калибратора СКВ – типографским
способом.
Комплектность средства измерений
Комплектность калибраторов СКВ представлена в таблице 2.
Лист № 4
Всего листов 6
Примечание
Поставляется по заказу
Таблица 2
Наименование
Измерительный блок
Блок питания
Trial кабелей и разъемов
Руководство по эксплуатации
Паспорт
Методика поверки
Обозначение Кол
РИТБ.442241.010 1
РИТБ.442241.011 1
РИТБ.442241.012 1
РЭ 4218-020-40637960-2015 1
ПС 4218-020-40637960-2015 1
МП 4218-020-40637960-20151
Поверка
осуществляется по документу МП 4218-020-40637960-2015 «Калибраторы СКВ. Методика по-
верки», утвержденному ФГУП «ВНИИМС» 15.06.2015 г.
Основные средства поверки приведены в таблице 3.
Таблица 3
Наименование
средства поверки
КлассОсновные характеристики
СКВ средства поверки
Рекомендуемый тип
средства поверки
Мегаомметр для
проверки электрического
сопротивления
изоляции
А, Б, В Верхний предел измерений –
не менее 100 МОм;
выходное напряжение –
от 100 до 500 В
Мегаомметр
М4100/1,
мегаомметр М6-5
АПределы допускаемой относительной Мультиметр цифро-
погрешности, вычисленной по выра- вой прецизионный
жению (3)*: ± 10,00×10
-6
Fluke 8508A,
мультиметр 3458A
БПределы допускаемой относительной Мультиметр цифро-
погрешности, вычисленной по выра- вой прецизионный
жению (3)*: ± 16,66×10
-6
Fluke 8508A
Пределы допускаемой относительной Мультиметр
погрешности, вычисленной по выра- цифровой 2002
жению (3)*: ± 23,50×10
-6
при обяза-
тельном выполнении условия (5)**
Мультиметр для
измерения
значений мер
постоянного тока
ВПределы допускаемой относительной Мультиметр цифро-
погрешности, вычисленной по выра- вой прецизионный
жению (3)*: ± 24,00×10
-6
Fluke 8508A,
мультиметр 3458A,
мультиметр цифро-
вой 2002
Лист № 5
Всего листов 6
Продолжение таблицы 3
НаименованиеКласс
средства поверки СКВ
Основные характеристики
средства поверки
Рекомендуемый тип
средства поверки
Мультиметр для
измерения
значений мер
постоянного
напряжения
А, Б, В Пределы допускаемой относительной Мультиметр цифро-
погрешности измерений напряжения: вой прецизионный
для СКВ класса А: ± 15,00×10
-6
;Fluke 8508A,
для СКВ класса Б: ± 20,00×10
-6
; мультиметр 3458A,
для СКВ класса В: ± 24,00×10
-6
мультиметр цифро-
вой 2002
АПределы допускаемой относительной Мультиметр цифро-
погрешности измерений сопротивле- вой прецизионный
ния: ± 3,30×10
-6
Fluke 8508A,
мультиметр 3458A
БПределы допускаемой относительной Мультиметр цифро-
погрешности измерений сопротивле- вой прецизионный
ния: ± 10,00×10
-6
Fluke 8508A
Пределы допускаемой относительной Мультиметр
погрешности измерений сопротивле- цифровой 2002
ния: ± 23,40×10
-6
при обязательном
выполнении условия (9)**
Мультиметр для
измерения
значений мер
активного
сопротивления
ВПределы допускаемой относительной Мультиметр цифро-
погрешности измерений сопротивле- вой прецизионный
ния: ± 24,00 ×10
-6
Fluke 8508A,
мультиметр 3458A,
мультиметрцифро-
вой 2002
Частотомер для
измерения значений
мер частоты
А, Б, В Пределы допускаемой относительной Частотомер
погрешности измерения периода час- электронно-счетный
тотного сигнала:
±
5,00
×
10
-6
Ч3-63
Коммутационный блок
с соединительными
кабелями
А, Б, В Число каналов коммутируемых мер Коммутационный
тока – до 10, мер напряжения – до 10, блок КБ (производ-
мер сопротивления – до 8, мер часто- ство ООО НПФ
ты – до 2«ДИНФО») или лю-
бой другой, обеспе-
чивающий подклю-
чение мер СКВ для
проведения измере-
ний
* Выражение представлено в документе МП 4218-020-40637960-2015 «Калибраторы СКВ. Ме-
тодика поверки»
** Условие представлено в документе МП 4218-020-40637960-2015 «Калибраторы СКВ. Мето-
дика поверки»
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в документе РЭ 4218-020-40637960-2015
«Калибраторы СКВ. Руководство по эксплуатации».
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к калибраторам
СКВ
1 ТУ 4218-020-40637960-2014. Калибратор СКВ. Технические условия.
2 ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная пове-
рочная схема для средств измерений силы постоянного электрического тока в диапазоне
1
×
10
-16
÷ 30 А.
3 ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
4 ГОСТ 8.764-2011. ГСИ. Государственная поверочная схема для средств измерений
электрического сопротивления.
5 ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
Изготовитель
Общество с ограниченной ответственностью научно-производственная фирма
«ДИНФО» (ООО НПФ «ДИНФО»)
Адрес: 115162, г. Москва, ул. Шухова, д. 10, ИНН: 7725065424,
Тел.: (499) 235-51-19, (916) 594-90-79
e-mail:
,
Сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
e-mail:
Сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в це-
лях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС. С. Голубев
М. п.«_____» ____________ 2015 г.
