Номер госреестра:
61409-15
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТДВ-35
Производитель:
ОАО "Свердловский завод трансформаторов тока" (СЗТТ), г.Екатеринбург
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 24 шт. с зав.№ 16635-49А, 16635-49В, 16635-49С, 16845-51А, 16845-51В, 16845-51С, 16595-А, 16595-В, 16595-С, 19896-А, 19896-В, 19896-С, 17876-А, 17876-В, 17876-С, 16340-А, 16340-В, 16340-С, 19081А, 19081В, 19081С, 14389А, 14389В, 14389С
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59597
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТДВ-35
Назначение средства измерений
Трансформаторы тока ТДВ-35 предназначены для передачи сигнала измерительной
информации измерительным приборам, устройствам защиты и управления в электрических
установках переменного тока частотой 50 Гц.
Описание средства измерений
Принцип действия трансформаторов тока ТДВ-35 основан на явлении электромагнит-
ной индукции переменного тока.
Трансформаторы тока ТДВ-35 изготовлены в период с 1951 г. по 1963 г. (далее - транс-
форматоры) и состоят из тороидального магнитопровода, произведенного из ленточной элек-
тротехнической стали. Вторичная обмотка, намотанная из маслостойкого провода, расположена
равномерно по периметру магнитопровода. Первичной обмоткой трансформаторов служит вы-
соковольтный отвод масляного выключателя.
Поверх вторичной обмотки трансформатор изолированы маслостойкими изоляционными
материалами и поливинилхлоридной упаковочной пленкой.
Трансформаторы тока встраиваются в масляные выключатели номинальным напряжени-
ем 35 кВ.

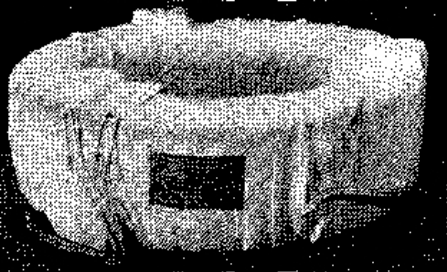

Общий вид трансформаторов тока ТДВ-35 показан на рисунке 1.
Рисунок 1 - Фотографии общего вида трансформаторов тока ТДВ-35
Метрологические и технические характеристики
Основные метрологические и технические характеристики трансформаторов тока
ТДВ-35 приведены в таблице 1.
16845-51В, 16845-51С
17876-А, 17876-В, 17876-С,
Таблица 1 – Основные метрологические и технические характеристики трансформаторов тока
ТДВ-35
ПараметрЗначение
123
16595-А, 16595-В, 16595-С,
16635-49А, 16635-49В,
19896-А, 19896-В, 19896-С,
Заводской номер16635-49С, 16845-51А,
16340-А, 16340-В, 16340-С,
19081А, 19081В, 19081С,
14389А, 14389В, 14389С
Лист № 2
Всего листов 3
30
5
3
300
5
3,0
30
35
50
5
Окончание таблицы 1
12
Номинальный первичный ток I
1ном.
, А 600
Номинальный вторичный ток I
2ном.
, А5
Класс точности обмоток для измерения 3,0
Номинальные вторичные нагрузки обмоток
для измерения S
ном.
, В∙А
Номинальное напряжение U
ном.
, кВ35
Номинальная частота f
ном.
, Гц50
Номинальный коэффициент безопасности
приборов, К
Бном
Диапазон рабочих температур, ºСот минус 5 до плюс 35
Максимальная влажность, % 95
от минус 5 до плюс 35
95
Знак утверждения типа
наносят на титульный лист паспорта типографским способом.
Комплектность средства измерений
В комплект поставки входят:
1. Трансформаторы тока ТДВ-35 (заводские номера: 16635-49А, 16635-49В, 16635-49С,
16845-51А, 16845-51В, 16845-51С, 16595-А, 16595-В, 16595-С, 19896-А, 19896-В, 19896-С,
17876-А, 17876-В, 17876-С, 16340-А, 16340-В, 16340-С, 19081А, 19081В, 19081С, 14389А,
14389В, 14389С) - 24 шт.;
2. Паспорт на трансформаторы тока ТДВ-35 - 24 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика повер-
ки”.
Перечень основных средств, применяемых при поверке, приведен в таблице 2.
Номинальные значения первичного тока, А: от 5 до 5000.
Класс точности: 0,05.
Прибор сравнения
КНТ-03
(Госреестр № 24719-03)
Таблица 2
Основные метрологические характеристики
2
Тип прибора
1
Трансформатор тока измери-
тельный лабораторный
ТТИ-5000.5
(Госреестр № 27007-04)
Пределы измерения токовой погрешности
1)
, %: ± 19,99.
Пределы допускаемой абсолютной погрешности измерения
токовой погрешности поверяемого трансформатора, %:
± (0,1 + 0,05
×
A
2)
).
Пределы измерения угловой погрешности поверяемого
трансформатора, ΄: ± 199,9.
Пределы допускаемой абсолютной погрешности измерения
угловой погрешности поверяемого трансформатора, ΄:
± (0,1 + 0,03
×
A
2)
).
Примечания:
1) Прибор измеряет относительную разность вторичных токов эталонного и поверяемого
трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73;
2) А – значение измеряемой токовой погрешности (%) или угловой погрешности поверяемого
трансформатора (…´).
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
Методы измерений с помощью трансформаторов тока ТДВ-35 указаны в паспорте.
Нормативные документы, устанавливающие требования к трансформаторам тока
ТДВ-35
1 ГОСТ 7746-2001 ”ГСИ. Трансформаторы тока. Общие технические условия”.
2ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
Изготовитель
ОАО «Свердловский завод трансформаторов тока» (ОАО «СЗТТ»), г. Екатеринбург.
ИНН 6658017928
Адрес: 620043, г. Екатеринбург, ул. Черкасская, д. 25.
Заявитель
О
бщество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТКОНТРОЛЬ”
(ООО "ИЦ ЭАК")
Адрес: 123007, Россия, Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4
Тел.: +7 (495) 620-08-38
Факс: + 7 (495) 620-08-48
E-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в
целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________С.С. Голубев
М.п.«____»_____________2015 г.
