Приложение к свидетельству № 59585
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики холодной воды комбинированные ВСХНК, ВСХНКд
Назначение средства измерений
Счетчики холодной воды комбинированные ВСХНК, ВСХНКд предназначены для
измерений объема холодной питьевой воды в системах холодного водоснабжения в напорных
трубопроводах.
Описание средства измерений
Счетчики холодной воды комбинированные ВСХНК, ВСХНКд состоят из сборного
корпуса с двумя проточными частями разных диаметров, в которых установлены турбинный и
крыльчатый счетчики воды и переключающего устройства. Каждый счетчик воды имеет
счетное устройство.
Принцип действия счетчиков холодной воды комбинированных ВСХНК, ВСХНКд
основан на измерениях количества оборотов соответственно турбины и крыльчатки.
Количество оборотов турбины (крыльчатки) пропорционально объему воды прошедшему через
счетчик воды. Маштабирующие редукторы счетчиков воды преобразуют количество оборотов
турбинки (крыльчатки) в объем воды и отображают его на счетных устройствах.
При работе счетчика поток воды поступает в счетчик, где одна часть воды проходит
через турбинный счетчик воды, другая часть воды проходит через крыльчатый счетчик воды.
При уменьшении расхода воды ниже порогового значения клапан закрывается, и поток воды
направляется только через крыльчатый счетчик воды.
Объем воды прошедший через счетчик получают путем суммирования объемов воды,
измеренных крыльчатым и турбинным счетчиками воды.
Счетчики ВСХНКд дополнительно формируют выходные импульсы, количество
которых пропорционально объему воды прошедшему через счетчик.
Для защиты от несанкционированного доступа к механизму счетчиков холодной воды
комбинированных ВСХНК, ВСХНКд устанавливается пломба на регулировочный винт, а на
ВСХНКд дополнительно устанавливается пломба на импульсный выход.
Общий вид счетчиков холодной воды комбинированных ВСХНК, ВСХНКд приведен
на рисунке 1.

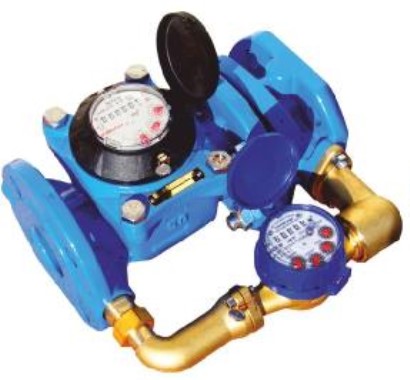

а)
Счетчик холодной воды комбинированный
ВСХНК-
50/20
Рисунок 1
-
Общий вид счетчиков холодной воды комбинированных ВСХНК, ВСХНКд
ПломбаПломба

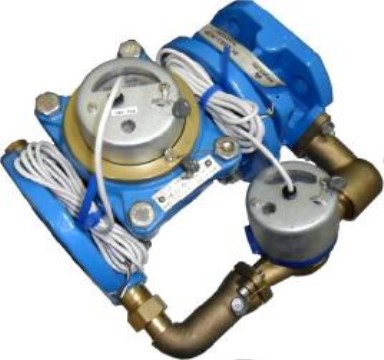

б)
Счетчик холодной воды
комбинированный ВСХНКд-
50/20
Лист № 2
Всего листов 5
Схема пломбировки счетчиков холодной воды комбинированных ВСХНК, ВСХНКд
приведены на рисунке 2.

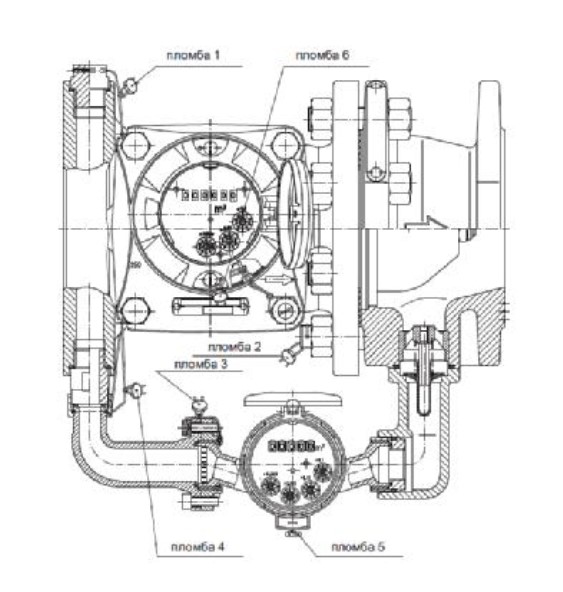

а) Счетчик холодной воды комбинированный ВСХНК

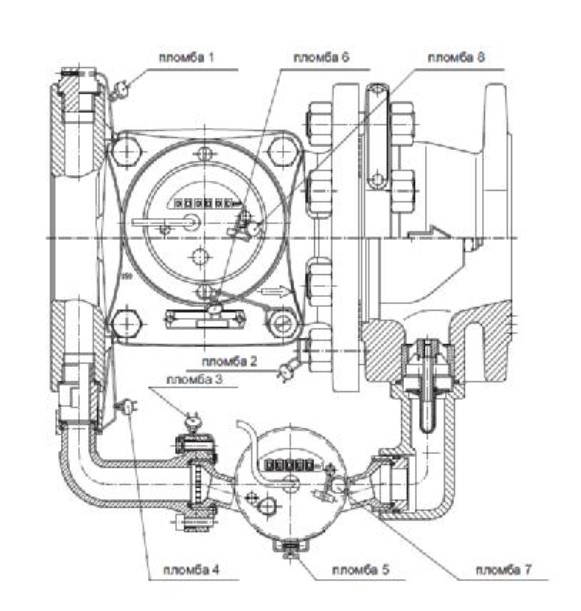

б) Счетчик холодной воды комбинированный ВСХНКд
Рисунок 2
-
Пломбировка счетчиков холодной воды комбинированных ВСХНК, ВСХНКд
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Основные метрологические и технические характеристики счетчиков холодной воды
комбинированных ВСХНК, ВСХНКд приведены в таблице 1.
0,060
118
150/40
Таблица 1
-
Метрологические и технические характеристики
Наименование параметраЗначение параметра
Условный диаметр, мм 50/20 65/2080/20100/20
Диапазон температуры воды, ºС от плюс 5 до плюс 50
Расход воды, м
3
/ч
− наименьший Q
min
0,05 0,05 0,05 0,05
− переходный Q
t
0,2 0,2 0,2 0,2
− номинальный Q
n
50 60 120 230
− наибольший Q
max
90120200300
Порог чувствительности, м
3
/ч, не более 0,015 0,015 0,015 0,015
0,2
0,8
400
600
0,1
расходе МПа, не бо е
12283344
Потеря
,
давления
ле
принаибольшем
0,0420,0570,1000,100
Расход воды, м
3
/ч, при потере давления
0,01 МПа, не более
Расход срабатывания переключающего
устройства, м
3
/ч
6,2
4,8
9,6/0,72
288/21,6
− при увеличении расхода 1,6 2,5
− при уменьшении расхода 1,1 1,9
Наибольшее количество воды, м
3
×1000
- за сутки (турбинный/крыльчатый)1,08/0,06 1,44/0,06 2,88/0,06 5,52/0,063
333
- за месяц (турбинный/крыльчатый)32,4/1,87 43,2/1,87 86,4/1,87 165,6/1,87
5555
Пределы допускаемой относительной
погрешности, %, в диапазонах расходов
-
от Q
min
до Q
t
±
5
-
свыше Q
t
до Q
max
±
2
Максимальное рабочее давление, МПа 1,6
Наибольшеезначениероликового
указателя
счетного механизма, м
3
− турбинного счетчика999999
999999 ×
10
999999
0,005
0,0005
1000
100
− крыльчатого99999
Наименьшая цена деления, м
3
− турбинного счетчика0,00050,005
− крыльчатого 0,00005 0,00005
Цена выходного импульса, л/имп
− турбинного счетчика100
− крыльчатого 1
Габаритные размеры счетчиков, мм, не
более
− длина270300300360
− высота ВСХНК180190212222
− высота ВСХНКд190200222232
− ширина280300310340
500 ± 15
350
360
445
Лист № 4
Всего листов 5
Масса, кг, не более
− ВСХНК
− ВСХНКд
17,6 21,1 25,1 30,1 74,6
18,7 22,2 26,2 31,2 76,9
Средний срок службы, лет, не менее12
Знак утверждениятипа
наносят на маркировочную табличку фотохимическим методом и на титульные листы руко-
водства по эксплуатации и паспорта типографским способом.
Комплектностьсредства измерений
Примечание
Таблица 2
-
Комплектность
№ п/пНаименование
1 Счетчик
2
Методика поверки
3
Руководство по эксплуатации
4
Паспорт
5Упаковка
6
Комплект монтажных частей
Количество
1
1
1
1
1
1
по заказу
Поверка
осуществляется по документу МП РТ 2273-2015 «Счетчики холодной воды комбинированные
ВСХНК, ВСХНКд. Методика поверки», утвержденному ФБУ «Ростест-Москва» 05 мая 2015 г.
При поверке применять следующие средства измерений:
- установкадляповерки счетчиковспределами допускаемой относительной погрешности ±0,5 %.
Сведенияометодиках (методах) измерений
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам
холодной воды комбинированным ВСХНК, ВСХНКд
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах.
Счётчики холодной питьевой воды. Техническиетребования»
ГОСТР 50601-93 «Счетчикипитьевой водыкрыльчатые. Общиетехнические условия»
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости»
ГОСТ 14167-83 «Счетчики холодной воды турбинные. Технические требования»
ТУ 4213-204-18151455-2014 «Счетчики холодной воды комбинированные ВСХНК,
ВСХНКд»
Изготовитель
ЗАО «Тепловодомер»
141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2.
Тел. / факс: (495) 728-80-17
E-mail:
ИНН 5029005378
Лист № 5
Всего листов 5
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310639 от 16.04.2015 г.
Адрес: 117418, Москва, Нахимовский пр., 31,
тел.: +7 (495) 544-00-00
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«__» _________ 2015 г.
