Машина для испытаний конструкционных материалов на длительную прочность и ползучесть ZSE 2/6-1200, ГРСИ 61398-15
Номер госреестра:
61398-15
Наименование СИ:
Машина для испытаний конструкционных материалов на длительную прочность и ползучесть
Обозначение типа:
ZSE 2/6-1200
Производитель:
ООО "Импульс", г.Иваново
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59582
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЯ
Машина для испытаний конструкционных материалов на длительную прочность
и ползучесть ZSE 2/6-1200
Назначение средства измерений
Машина для испытаний конструкционных материалов на длительную прочность и
ползучесть ZSE 2/6-1200 предназначена для воспроизведения нормированных значений силы и
температуры, а также измерения деформации образцов материалов во времени под действием
приложенной силы при заданной постоянной температуре в процессе проведения их испытаний
в воздушной среде в режиме растяжения. Машина позволяет проводить испытания, как
одиночных образцов, так и цепочек из трёх образцов.
Описание средства измерений
Машина для испытаний конструкционных материалов на длительную прочность и
ползучесть ZSE 2/6-1200 (далее - машина) – электромеханическая, трехсекционная, напольного
исполнения с микропроцессорной системой управления.
Принцип действия машины основан на приложении к испытываемому образцу
нормированногозначениястатическогоусилияприпостоянномзначениизаданной
температуры.
Конструктивно машина состоит из трех автономных секций, собранных в одном
корпусе. Каждая секция включает силозадающий модуль, нагревательную электропечь, датчики
линейного перемещения и блок системы управления. На лицевой стороне машины под каждой
испытательной секцией установлены панели, на которых расположены разъемы для
подключения термоэлектрических преобразователей, датчиков линейного перемещения и
кнопки «Нагружение» / «Разгружение» ручного управления приводным электродвигателем
системы нагружения. В корпусе машины в зоне каждой испытательной секции установлен блок
оптических датчиков, отслеживающих положение грузового рычага системы нагружения и
управляющих включением/отключением приводного электродвигателя системы нагружения.
Блок оптических датчиков состоит из четырех датчиков, контролирующих средние
положения верхнего и нижнего горизонтов и крайние положения аварийного перемещения
рычага и, соответственно, обрыва образца.
С тыльной стороны машины в особом отсеке для каждой секции установлены: блок
силовыхтвердотельныхрелеуправлениянагревательнымиэлементамиэлектропечи,
контроллеры управления машиной и температурные цифровые контроллеры, преобразователь
частоты управления асинхронным приводным электродвигателем и релейно-контактная
защитная аппаратура. Рядом с машиной установлен силовой блок, подключаемый к самой
машине посредством шести специальных разъемов (по два для каждой секции) и включающий
релейно-контактную защитную вводную аппаратуру, а также панели оператора управления
работой каждой из секций машины.
Нагружающее устройство рычажного типа машины имеет передаточное отношение
i=100/3, причем нагружающие устройства (верхний и нижний рычаги грузовой подвески)
работают независимо друг от друга в отношении электрических и механических функций.
Электропечьраспашноготипасостоитиздвухметаллическихсварныхкорпусов
полуцилиндрической формы, внутри которых смонтированы футеровка и нагревательные
элементы. Корпуса электропечи соединены между собой шарнирно петлями. На верхней и
нижней стенках корпусов электропечи имеются полуцилиндрические отверстия для установки
нагружающих тяг машины. В качестве датчиков линейного перемещения используются
индикаторы цифровые типа Sylvac S_Dial ONE 50/0,001.
Лист № 2
Всего листов 7
Микропроцессорная система управления машиной обеспечивает автоматизацию
процесса испытания и позволяет:
·
Проводить физико-механическое испытание образца на длительную прочность и
ползучесть в автоматическом режиме до его разрушения или окончания времени
испытания;
·
Программировать параметры физико-механического испытания в диалоговом
режиме;
·
Выполнять цифровую настройку датчиковой системы, последовательную
обработку сигналов с датчиков, автоматическое обнуление;
·
Выводить протоколы испытания в виде таблиц, графиков на дисплей и лазерный
принтер, а также сохранять протоколы испытаний;
·
Подключать программно-технический комплекс (компьютер, TFT монитор,
лазерный принтер) со специальным программным обеспечением для анализа
характеристик испытания;
·
Обеспечивать цифровую защиту машины от перегрузок и аварийных ситуаций,
включая при этом звуковое и визуальное оповещение;

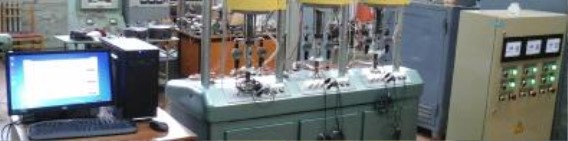

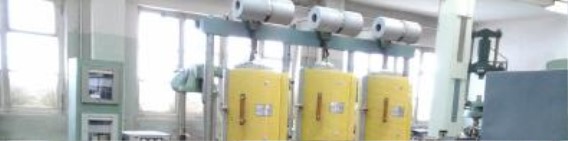

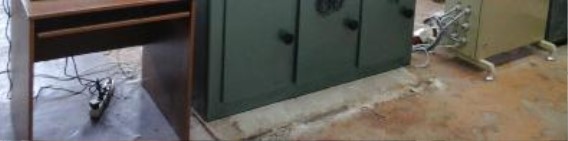

Фотография общего вида представлена на рисунке 1.
Рисунок 1
Программное обеспечение
Программное обеспечение является составной частью системы управления машиной и
предназначено для установки исходных данных перед испытанием, управление режимом
испытания, обработки и регистрации результатов испытания.
Идентификационные данные программного обеспечения машины представлены в
таблице 1.
Лист № 3
Всего листов 7
Таблица 1
НаименованиеИдентификацион-Номер версииЦифровойАлгоритм
программногоное наименование (идентификацион- идентификатор вычисления
обеспеченияпрограммногоный номер)программногоцифрового
обеспечения программного обеспечения идентификато
обеспечения(контрольнаяра
сумма программного
исполняемогообеспечения
кода)
DOP SoftP_1.11.10Х815ВCRC16
Конструктивно машина имеет защиту встроенного программного обеспечения (ПО) от
преднамеренных или непреднамеренных изменений, реализованную путем установки режима
защиты контроллеров от изменения исполняемого кода. Доступ к программируемым
контроллерам ограничен защитными пломбами. Уровень защиты ПО от непреднамеренных и
преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

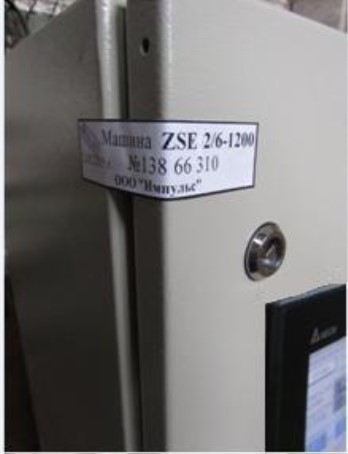

Фотография пломбировки от несанкционированного доступа представлена на рисунке 2
Рис. 2
Метрологические и технические характеристики
Метрологические и технические характеристики представлены в таблице 2.
Значения
3
0,098 … 19,63
± 1
Таблица 2
№Наименование параметров
1 2
1. Диапазонвоспроизведенияиспытательныхнагрузокпри
непосредственном нагружении, кН
2.Пределыдопускаемойотносительнойпогрешности
воспроизведения испытательных нагрузок при непосредственном
нагружении, %
3.Дискретность приложения нагрузки, Н
4,91
Лист № 4
Всего листов 7
60
110
400 В ± 10 %
50 Гц ± 1 %
Габаритные размеры блока управления, мм, ширина*длина*высота,
Продолжение таблицы 2
123
300 … 1100
0,1
± 3
4.Диапазон воспроизведения температуры, °С
5.Дискретность индикации температуры, °С
6.Пределы допускаемой абсолютной погрешности воспроизведения
температуры, °С
7. Время достижения установившейся температуры:
В диапазоне от 300 до 600
о
С, мин
В диапазоне свыше 600
о
С, мин
8.Значение рабочей выдержки времени образца при установившемся
значениитемпературыпередприложениемиспытательной0 … 99
нагрузки, мин
9.Наибольшеезначениевременииспытанияпризаданной
температуре, часов, не более9999
10.Дискретность задания времени выдержки, мин 1
11.Диапазон измерения удлинения, мм 0 … 30
12.Дискретность индикации удлинения, мм 0,001
13.Пределы допускаемой погрешности измерений удлинения образца:
·
В диапазоне от 0 до 4 мм включительно,
·
В диапазоне от 4 до 30 мм,
± 0,02 мм
0,5 % от
измеряемой
величины
14.Рабочий ход активного захвата, мм, не менее70
15.Параметры электросети:
·
Напряжение
·
Частота
16.Потребляемая мощность каждой секции машины, кВт, не более6,5
17. Условия эксплуатации:
·
Температура окружающего воздуха,
°
С
20±5
·
Относительная влажность, без конденсации, %, не более
90
18.Габаритные размеры машины, мм, ширина*длина*высота, не более650*100*2350
не более650*100*2350
19.Масса машины, кг, не более1350
Лист № 5
Всего листов 7
Знак утверждения типа
средства измерения наносится на титульный лист паспорта в верхней левой части способом
печати.
Комплектность средства измерения
Список комплектующих, входящих в состав машины, представлен в таблице 3.
1
1
1
1
1
Таблица 3
Наименование
Количество,
шт.
1
3
9
3
6
3
3
6
1
1
Машина ZSE 2/6-1200
Блок силовой
(в том числе микропроцессорная система управления машиной и регистрации
данных для трех независимых секций)
Высокотемпературная разъёмная трехзонная электропечь Ж-128Р
Преобразователь термоэлектрический кабельный типа НН (Нихросил-Нисил)
КТНН 02.01-050-к1-И-Т740-3,0-150/4000 (Госреестр 50428-12)
Преобразователь термоэлектрический кабельный типа НН (Нихросил-Нисил)
КТНН 02.01-050-к1-И-Т740-3,0-100/4000 (Госреестр 50428-12)
Преобразователь термоэлектрический кабельный типа НН (Нихросил-Нисил)
КТНН 02.01-050-к1-И-Т740-3,0-400/4000 (Госреестр 50428-12)
Набор грузов
Модуль фиксации датчиков удлинения на образце (ТНВТ-30)
Индикаторы цифровые (датчики удлинения) типа
Sylvac S_Dial ONE 50/0,001 №14431801, 14431806, 14431809, 14431810,
14431814, 14431813
Программно-технический комплекс:
·
Персональный компьютер;
·
Монитор TFT19, клавиатура, набор кабелей, HUB-модуль
·
Лазерный принтер
·
Специализированное программное обеспечение
Стол компьютерный
Руководство по эксплуатации. «Машина для испытаний конструкционных
материалов на длительную прочность и ползучесть типа ZSE 2/6-1200»
Методика поверки
1
Поверка
осуществляется по документу МП 61398-15 «Машина для испытаний конструкционных
материалов на длительную прочность и ползучесть ZSE 2/6-1200. Методика поверки»,
разработанному и утвержденному ГЦИ СИ ФБУ «Ивановский ЦСМ» 31 марта 2015 г.
При поверке используются основные средства поверки указанные в таблице 4.
Лист № 6
Всего листов 7
300-1200 °С
2 разряд
по ГОСТ Р 8.558-09
0,5- 100 мм
Таблица 4
№Наименование средства измерений
5 … 50 кН
1 … 10 кН
0,2 … 2 кН
Метрологические характеристики
Диапазон измеренияПогрешность,
класс точности
±120
°
ПГ ±30 ’’
ПГ ±0,24 %
по ГОСТ Р 8.663-2009
ПГ ±0,24 %
по ГОСТ Р 8.663-2009
ПГ ±0,24 %
по ГОСТ Р 8.663-2009
ПГ ±0,24 %
1.Квадрант оптический типа КО-30
2.Динамометрэлектронныйна
растяжение
3.Динамометрэлектронныйна
растяжение
4.Динамометрэлектронныйна
растяжение
5.Динамометрэлектронныйна
растяжение
Системаповерки
6.термопреобразователей
автоматизированная АСПТ
(Госреестр 19973-06)
0,01 … 0,1 кН
по ГОСТ Р 8.663-2009
-50…+2500 ºС; ПГ ±4·10
-1
ºС;
0-1500 Ом;ПГ в диапазонах:
-300…+ 300 мВ0…30 Ом –
±6·10
-4
Ом;
0…300 Ом
±(1·10
-5··
R+1·10
-3
) Ом;
0…1500 Ом
±3·10
-2
Ом;
ПГ ±(5·10
-5
|U|+2) мкВ
7.
Термометр сопротивления эталонный
ЭТС-100 (Госреестр 19916-10)
3 разряд
-196 … +419,527 °С
по ГОСТ Р 8.558-09
8.
Термопараплатинородий-платиновая
образцовая ППО
9.Меры длины концевые
плоскопараллельные
4 разряд
по ГОСТ Р 8.763-2011
Сведения о методиках (методах) измерений
В соответствии с документом «Машина для испытаний конструкционных материалов
на длительную прочность и ползучесть ZSE 2/6-1200 № №13866310. Руководство по
эксплуатации»
Нормативные и технические документы, устанавливающие требования к машине для
испытаний конструкционных материалов на длительную прочность и ползучесть ZSE
2/6-1200
ГОСТ 10145-81 «Металлы. Метод испытания на длительную прочность черных и
цветных металлов и сплавов при температуре до 1200 °С».
ГОСТ 3248-81 «Металлы. Метод испытания на ползучесть черных и цветных металлов и
сплавов при температуре до 1200 °С».
ГОСТ8.640-2014«Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерения силы».
«Машина для испытаний на длительную прочность и ползучесть типа ZSE 2/6-1200
№ 13866310. Руководство по эксплуатации»
Лист № 7
Всего листов 7
Изготовитель
ООО «Импульс».
153012, Россия, г. Иваново, ул. Свободная, д.2
ИНН 3702076574
тел./факс (4932) 41-89-32, 41-89-33, 30-03-14
тел. 45-378, 45-32-38
e-mail:
Испытательный центр
ГЦИ СИ ФБУ «Ивановский ЦСМ»
153000, РФ, г. Иваново, ул. Почтовая, д. 31/42,
тел.: (4932) 32-84-85, факс: (4932) 41-60-79,
e-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ивановский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30072-11 от 25.03.2011 г
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п«
» _____________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 27610-04 | Машина трехкоординатная измерительная | AE112 | Фирма "Mitutoyo", Япония | 1 год | Перейти |
| 72746-18 | Дилатометры высокотемпературные | ВД-1 | АО "Уральский НИИ композиционных материалов", г.Пермь | 1 год | Перейти |
| 36057-07 | Системы для измерений параметров испытаний | 5800 серий 5840, 5860 и 5880 | Фирма "Instron", США | 1 год | Перейти |
| 1464-61 | Машины разрывные для испытания образцов материалов на растяжение при усилии до 50 кгс | МР-0,05-1 | Нет данных | Нет данных | Перейти |
| 46740-11 | Установки измерения выгорания и количества ядерных материалов в пеналах с отработавшим ядерным топливом | АМБ МКС-01 АМБ | ЗАО НПО "КВАНТ", г.Обнинск | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
