Номер госреестра:
61396-15
Наименование СИ:
Анализаторы пыли
Обозначение типа:
E-Sampler
Производитель:
Фирма "Met One Instruments Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59578
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы пыли E-Sampler
Назначение средства измерений
Анализаторы пыли E-Sampler (далее – анализаторы) предназначены для измерений
массовой концентрации аэрозольных частиц в атмосферном воздухе и воздухе рабочих зон.
Описание средства измерений
Конструктивно анализаторы выполнены в виде единого блока в защитном коробе,
включающего измерительную систему, пробоотборную систему и микропроцессорное
устройство. Основными элементами измерительной системы являются: источник излучения
(полупроводниковый лазер с длиной волны 670 нм), фокусирующая система, измерительный
объем и фотодиодный детектор. Основными элементами пробоотборной системы являются:
насосный модуль, пробоотборный тракт со встроенным расходомером, устройство подогрева
анализируемой пробы, пробоотборное входное устройство TPS, а также система прокачки
чистого воздуха для очистки пробоотборного тракта и измерительной системы. Для
фракционного анализа воздуха в пробоотборную систему анализатора устанавливаются
циклоны (РМ1, PM2.5, PM10). Микропроцессорное устройство преобразует и обрабатывает
измерительные сигналы, полученные с фотодиодного детектора. Результаты измерений
выводятся на экран анализатора, сохраняются в во внутреннюю память и могут передаваться
на внешние устройства через интерфейс RS-232 и аналоговые выходы (0
-
1) В, (0
-
2) В, или
(0
-
5) В.
Анализаторыпредназначеныдлястационарногозакрепления.Питание
осуществляется от аккумуляторной батареи и от сети переменного тока через адаптер.
Дополнительно анализаторы оснащены картриджом с аналитическим фильтром для
его калибровки и датчиками для определения параметров окружающей среды (скорости и
направления ветра, атмосферного давления, температуры и влажности воздуха).
Принцип действия анализаторов
-
оптический, основан на регистрации рассеянного
аэрозольными частицами излучения. При прокачке воздуха через измерительный объем,
аэрозольные частицы в пробе воздуха попадают в траекторию лазерного луча и рассеивают
падающее излучение. Излучение, рассеянное под углом 10 градусов и менее, регистрируется
фотодиодным детектором. Интегральные значения интенсивности рассеянного излучения
пропорциональны массовой концентрации пыли.
Внешний вид анализаторов и обозначение места для размещения знака утверждения
типа представлены на рисунке1. Схема пломбировки от несанкционированного доступа
анализаторов представлена на рисунке 2.
Лист № 2
Всего листов 5

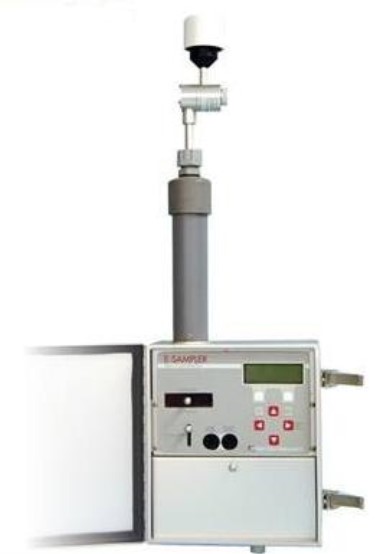

Рисунок 1 – Внешний вид анализатора пыли E-Sampler
и обозначение места для размещения знака утверждения типа
Рисунок 2 – Схема пломбировки анализатора пыли E-Sampler от несанкционированного
доступа
циклон
пробоотборный
входное устройство
TPS
место для
размещения знака
утверждения типа
устройство подогрева
анализируемой пробы
защитный короб
место размещения
насосного модуля
картридж с
аналитическим
фильтром
место пломбировки
фиксатор защитного
короба
Лист № 3
Всего листов 5
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО), разработанное
фирмой «Met One Instruments, Inc.» специально для решения задач измерений массовой
концентрации пыли.
ПО является метрологически значимым. Его основные функции: управление
процессом выполнения измерений, самодиагностика, обработка сигналов от фотодиодного
детектора, хранение и передача результатов измерений на внешнее устройство.
Идентификационные данные ПО представлены в таблице 1.
-
Таблица 1
Значение
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
RV E-Sampler 3693-01
R1.19.0
Цифровой идентификатор ПО (контрольная
сумма исполняемого кода)
Алгоритм вычисления идентификатора ПО
-
ПОидентифицируетсянепосредственнонаанализаторе.Номерверсии
(идентификационный номер) отображается на экране анализатора в диалоговом окне
"ABOUT" основного меню.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню защиты «средний» по Р 50.02.077-2014.
Наименование параметра или характеристики
Значение
характеристики
Диапазоны измерений массовой концентрации пыли, мг/м
3
:
от 0,001 до 65
Пределы допускаемой приведенной
*
погрешности измерений массовой
концентрации пыли в поддиапазоне от 0,001 до 0,5 мг/м
3
, %
± 25
Пределы допускаемой относительной погрешности измерений массовой
концентрации пыли в поддиапазоне св. 0,5 до 65 мг/м
3
, %
± 25
Номинальный объемный расход отбираемой пробы, дм
3
/мин
2
Пределы допускаемой относительной погрешности установки объемного
расхода отбираемой пробы, %
± 5
Напряжение питания, В:
-
от сети переменного тока частотой (50 ± 1) Гц через адаптер
-
от аккумуляторной батареи
220 ± 22
12
Потребляемая мощность анализаторов, В∙А, не более
15
Метрологические и технические характеристики
Основные метрологические и технические характеристики анализаторов приведены в
таблице 2.
Таблица 2
Наименование параметра или характеристики
Значение
характеристики
Габаритные размеры (длина
´
ширина
´
высота), мм, не более:
163
´
270
´
630
Масса, кг, не более:
6,4
Рабочие условия эксплуатации:
-
температура окружающего воздух,
°
С:
-
относительная влажность окружающего воздуха при + 25
°
С, %
-
атмосферное давление, кПа
от минус 10 до
плюс 50
до 90 без
конденсата
от 84 до 106,7
Лист № 4
Всего листов 5
*
приведеннаяпогрешностьнормированакверхнейграницеподдиапазонаизмерениймассовой
концентрации пыли от 0,001 до 0,5 мг/м
3
Примечание
-
Метрологические характеристики установлены на тестовых аэрозолях на
основе монодисперсных латексов с размерами частиц из диапазона от 1 до 10 мкм.
Знак утверждения типа
наносится на лицевую часть анализаторов в виде наклейки и на титульный лист руководства
по эксплуатации методом компьютерной графики.
3 Циклоны PM1; PM2,5; РМ10
5 Аналитические фильтры (47 мм)
1
шт.
Комплектность средства измерений
Комплектность анализатора приведена в таблице 3.
Таблица 3
Наименование
Кол-во,Примечание
1 Анализатор пыли E-Sampler
2 Входное пробоотборное устройство TPS
1
1
количество и тип
циклонов по заказу
4 Устройство для подогрева отбираемой пробы
1
количество и тип
фильтров по заказу
6 Шнурдляподключенияаккумуляторной1
батареи
7 Сетевой адаптер
1
8 Кабель для подключения к персональному
компьютеру
9 Программное обеспечение COMET1
10Монтажная скоба для крепления анализатора1
11Шестигранный ключ 3/16"1
12Руководство по эксплуатации1
13Методика поверки1
Примечание
-
Программное обеспечение COMET требуется для отображения результатов
измерений на персональном компьютере и не является метролоргически значимым.
Поверка
осуществляется в соответствии с документом МП-640-024-15 «Инструкция. Анализаторы
пыли E-Sampler. Методика поверки», утвержденным первым заместителем генерального
директора
-
заместителем по научной работе ФГУП «ВНИИФТРИ» 31 марта 2015 года.
Лист № 5
Всего листов 5
Основные средства поверки:
– рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах
в соответствии с ГОСТ 8.606
-
2012 «ГСИ. Государственная поверочная схема для средств
измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»,
пределы допускаемой относительной погрешности ± 10 %;
– расходомер-счетчик газа РГС-2, рег. № 20831-06, диапазон измерений объемного
расхода от 2 до 25 л/мин, пределы допускаемой относительной погрешности измерений ± 1 %.
Сведения о методиках (методах) измерений
«Анализатор пыли E-Sampler. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам
пыли E-Sampler
1 ГОСТ 8.606
-
2012 «ГСИ. Государственная поверочная схема для средств измерений
дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
2 Техническая документация фирмы «Met One Instruments, Inc.», США.
Изготовитель
Фирма «Met One Instruments, Inc.», США
Адрес: 1600 NW Washington Blvd. Grants Pass, Oregon 97526
Тел.: (541) 471
-
7111
Факс: (541) 471
-
7116
http:
E-mail:
Заявитель
Общество с ограниченной ответственностью «АРД Групп» (ООО «АРД Групп»)
Адрес: 390022, г. Рязань 196 км (Окружная дорога), д.12, офис 23
Тел./факс: + 7 (4912) 30
-
05
-
29
E-mail:
Испытательный центр
Федеральное государственное унитарного предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево.
Телефон: (495) 546-34-58, факс: (495) 526-63-21.
E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений
в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»___________2015 г.
