Наименование СИ:
Колонки газораздаточные
Обозначение типа:
БА-300
Производитель:
ООО "Джи-Джи Солюшнс", Республика Армения
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.10.2024
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 6
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2344
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки газораздаточные БА-300
Назначение средства измерений
Колонки газораздаточные БА-300 (далее - колонки) предназначены для заправки
сжатым природным газом автотранспортной техники на автомобильных газонаполнительных
компрессорных станциях.
Описание средства измерений
Kолонки в зависимости от модели подразделяются на колонки предназначенные для
заправки одного или двух автомобилей одновременно. Колонка состоит из самой колонки и
одного/двухкомплектовшланговстрехходовымикранамивысокогодавленияи
наконечниками для заправки.
Металлический корпус колонки состоит из двух колонн (электрической и газовой),
между ними расположены 2 отсека (электрический и газовый).
Верхний отсек (электрический) предназначен для монтажа систем блоков управления
и индикации. В нем размещается микропроцессорный блок управления, индикаторы процесса
заправки и аварийных ситуации, дисплеи для отображения информации о заправке, а также
кнопки управления и клавиатура.
Микропроцессорный блок управления, посредством заложенной в него управляющей
программы, обеспечивает управление процессом заправки по сигналам, поступающим от
кнопок управления, датчика давления, массового расходомера и ПЭВМ, а также обеспечивает
прием и хранение установочных данных с клавиатуры, посредством многофункционального
меню, или от ПЭВМ. Микропроцессорный блок управления обеспечивает математическую
обработкуинформации поступающей от массового расходомера, сбор и хранение
накопительных счетчиков массы, объема и суммы, а также отображение информации о
заправленном количестве газа и сумме подлежащей оплате на экране дисплея. На экран
дисплея выводится значение единицы цены газа, а так же текущее значение давления и
температуры газа. Связь между микропроцессорнымблокомуправления и ПЭВМ
осуществляется по интерфейсу RS-232 и позволяет передавать информацию о процессе
заправки, для отображения на экране оператора, ведения журнала заправок, генерации отчетов и
последующей архивации.
В электрической колонне размещаются соединительные кабели и терминалы для
подключения внешних устройств.
Нижний отсек (газовый) предназначен для монтажа массовых расходомеров газа,
пневматических кранов, датчиков давления, кранов входного газа, газовой арматуры высокого
давления и другое вспомогательное газовое оборудование.
В газовой колонне монтируются трубы и переходники для подключения к
заправочным шлангам.
Лист № 2
Всего листов 5
Одним из основных частей колонки является массовый кориолисовый расходомер
типа OPTIGAS фирмы «KROHNE», принцип действия которого основан на использовании сил
Кориолиса. Эти силы возникают в колебательной системе, в которой одновременно имеют
место поступательное и вращательное движения.
Величина кориолисовой силы зависит от массы сжатого газа и скорости его движения
в системе, а следовательно от массового расхода среды. На рисунке 1 представлена
фотография общего вида

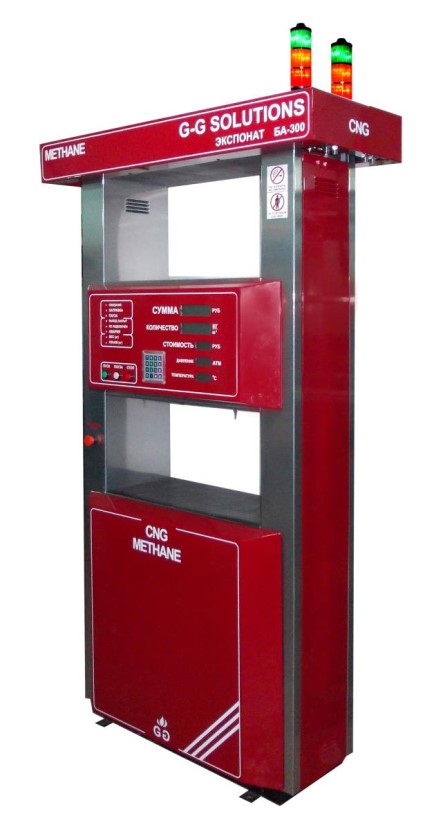

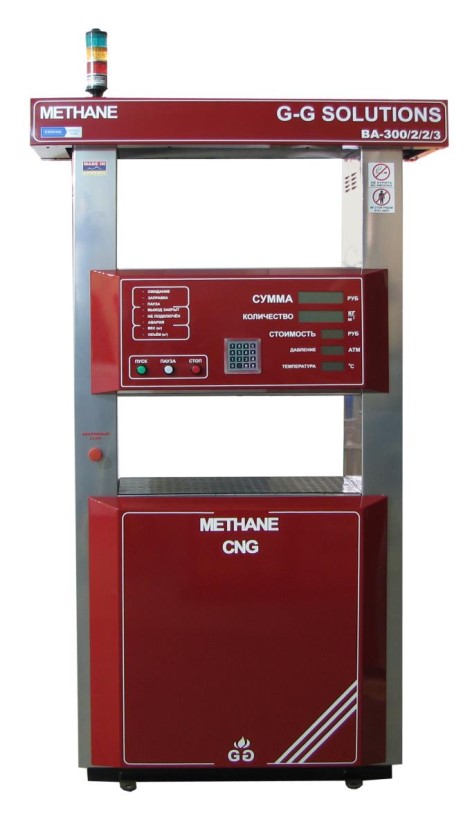

Рисунок 1 – Фотография общего вида
Лист № 3
Всего листов 5
1
1
1
2
2

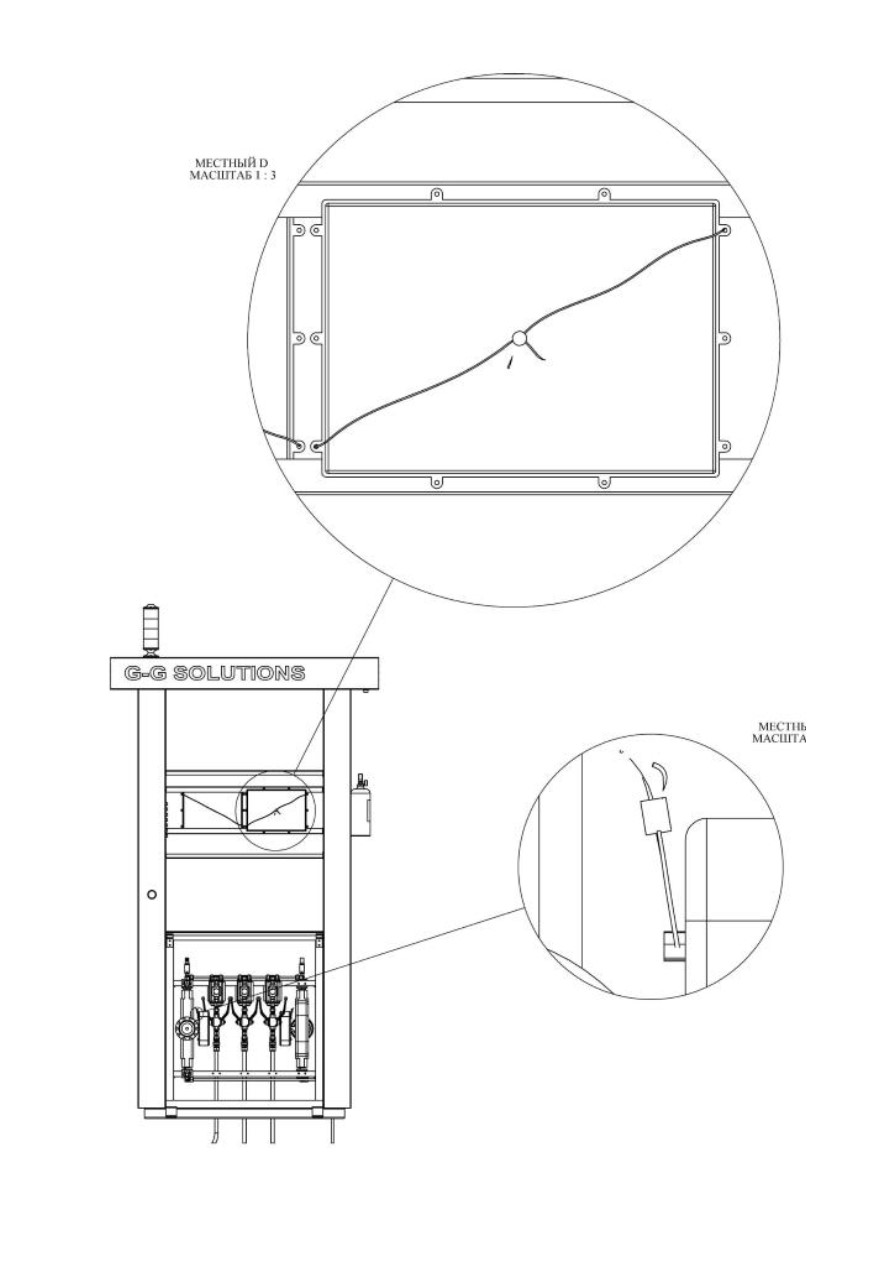

Рисунок 2 – Схема мест пломбировки
1. Место для пломбирования крышки управляющей платы газораздаточной колонки на
месте установки.
Лист № 4
Всего листов 5
2. Место для пломбирования крышки электронного блока массового расходамера газа
на месте установки.
Программное обеспечение
Программноеобеспечение(ПО)являетсявстроеннымипредставляетсобой
микропрограмму прошитую в микропроцессорный блок и отдельно не поставляется.
Структурно ПОсостоит из блоков управления, связис массовымрасходомером,
математической обработки, индикации и связи с внешним ПЭВМ. Разделение на
метрологически значимое и метрологически незначимое ПО отсутствует. Вычисление
цифрового идентификатора ПО микропроцессора и вывод его значения на дисплей не
проводится. ПО осуществляет функции управления процессом заправки, а также обработки и
индикации результатов измерений колонки.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 - «ВЫСОКИЙ».
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии ПО
Цифровой идентификатор ПО
Значение
GG
r2.50
6bafbe6ae3cc5bc8356df5de4c90f971b9d6b5ba
АлгоритмвычисленияцифровогоSHA1
идентификатора ПО
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Измеряемая среда
Природный газ
по ГОСТ 27577-2000
Максимальное входное давление не более, МПа, (кгс/см
2
)
24,52 (250)
Рабочее давление, МПа (кгс/см
2
)
19,6 (199,9)
Диапазоны измерения расхода газа, кг/мин.
от 1 до 50
Средняя производительность двухпостовой колонки, приведенная к
стандартным условиям, м
3
/час
Двухпостовая/однопостовая
Относительная погрешность измерения расхода газа, %
Относительная погрешность измерения давления, %
800/400
±1,0
±0,5
Таблица 3 – Основные технические характеристики
Диапазоны рабочих температур,
°
C
Напряжение, В
Средняя потребляемая мощность, не более, Вт
Усилие разрыва муфты, Н
Давление пневматики, МПа, (кгс/см
2
)
Масса, не более, кг
Габаритные размеры Д х Ш х В, не более, мм
от - 40 до +55
24 ± 20%
30
от 266,9 до 622,7
от 0,5884(6) до 0,7845(8)
180
1300 x 500 x 2500
Лист № 5
Всего листов 5
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и
на левую панель корпуса колонки в виде наклейки.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
НаименованиеКол-во
Газораздаточная колонка БА-300 1
Руководство по эксплуатации 1
Методика поверки 1
Паспорт 1
Поверка
осуществляется по документу МП 7423-7896-19 «Методика поверки колонки газораздаточной
БА-300», утвержденному ООО «ДЖИ-ДЖИ СОЛЮШНС» и согласованному национальным
институтом метрологии в 2019 г.
Основное поверочное оборудование:
- весоизмерительное устройство или весы с границами допустимой погрешности
10 г,
ценой деления 10 г и баллон объемом от 30 до 50 л;
- термометр лабораторный ТЛ 5 № 2 по ГОСТ 27544-87.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
газораздаточным колонкам БА-300
1. ТУ АМ 39359444.7423-2014 «
Технические условия.
Газораздаточная колонка БА-300 »
Изготовитель
ООО «Джи-Джи Солюшнс»
Адрес:РА.375027 г.Абовян,Сараланджи7/49
Тел. (37410) 447808
Web-сайт:new.gg-solutions.am
E-mail:
Экспертиза проведена
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.311541
