Устройства синхронизации времени по сигналам ГНСС ГЛОНАСС/GPS УСВ-Г, ГРСИ 61380-15
Номер госреестра:
61380-15
Наименование СИ:
Устройства синхронизации времени по сигналам ГНСС ГЛОНАСС/GPS
Обозначение типа:
УСВ-Г
Производитель:
ООО "НТП "Энергоконтроль", г.Заречный
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
19.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59559
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства синхронизации времени по сигналам ГНСС ГЛОНАСС/GPS УСВ-Г
Назначение средства измерений
Устройства синхронизации времени по сигналам ГНСС ГЛОНАСС/GPS УСВ-Г (далее
по тексту УСВ-Г) предназначены для формирования шкалы времени, синхронизированной с
заданной точностью с национальной шкалой времени UTC(SU), текущих значений времени и
даты, синхронизированных по сигналамглобальных навигационных спутниковых систем
ГЛОНАСС/GPS, а также для формирования каждый час сигналов проверки времени (СПВ) «6
точек».
Описание средства измерений
Конструктивно УСВ-Г выполнено в виде автономного блока, состоящего из микропро-
цессорных устройств, предназначенного для крепления на щитах и панелях. В нижней части
блоков расположены клеммные колодки для внешних подключений. Колодки закрываются от-
дельной крышкой.
Принцип действия УСВ-Г заключается в следующем.
Формирование шкалы времени УСВ-Г, синхронизированной с заданной точностью с
национальной шкалой времени UTC(SU), сигналов проверки времени «6 точек» (СПВ) и вы-
полнение других функций производится по программе в микропроцессоре, записанной в посто-
янном запоминающем устройстве. Источником опорного сигнала 1 Гц, а также кода текущих
значений времени для формирования шкалы времени УСВ-Г, является встроенный OEM нави-
гационный ГЛОНАСС/GPS приемник. УСВ-Г обеспечивают автоматическую подстройку
встроенных часов.
В случае если навигационные космические аппараты вышли из зоны видимостиУСВ-
Г или ухудшились условия приема (то есть количество видимых спутников недостаточно для
синхронизации времени УСВ-Г по сигналам глобальных навигационных спутниковых систем
ГЛОНАСС/GPS), то УСВ-Г остается в состоянии «Синхронизирован» в течение 10 суток после
последней синхронизациипо сигналам глобальных навигационных спутниковых систем
ГЛОНАСС/GPS. При этом поправка часов относительно национальной шкалы времени UTC
(SU) не превысит ± 2,5 с на конец десятых суток.
СПВ выдаются в двухпроводную линию и представляют собой шесть радиоимпульсов
с частотой заполнения 1 кГц, следующих с периодом 1 с. Сигнал заполнения радиоимпульсов
1 кГц имеет синусоидальную форму, начинается и заканчивается «нулевой» фазой. Началом
радиоимпульсов считается «нулевая» фаза первого периода сигнала заполнения. Начало фор-
мирования радиоимпульсов совпадает с началом 55-й секунды 59-й минуты каждого часа. Дли-
тельность каждого из пяти радиоимпульсов составляет 100 мс, а длительность шестого рассчи-
тывается по формуле:
t
= 100 + 20∙h [мс],(1)
где h - номер часа.
Начало шестого радиоимпульса соответствует началу часа - 00m00s. Выдача сигналов
проверки времени сопровождается звуковыми сигналами.
Синхронизация системного времени информационно-вычислительного комплекса
(ИВК), таймера компьютера, производится по интерфейсу RS-232C в следующем порядке: ИВК
(компьютер) считывает с интерфейса RS-232C время УСВ-Г и сравнивает с показаниями внут-
ренних часов; при расхождении времени более чем на установленное значение (по умолчанию
60 мс), показания часов ИВК (таймера компьютера) корректируются по времениУСВ-Г.
Лист № 2
Всего листов 5
Синхронизация системного времени ИВК с двумя серверами (основным и резервным)
производится в следующем порядке. Основной сервер подключается к УСВ-Г по интерфейсу
RS-232C, при этом синхронизация системного времени производится в порядке, описанном
выше. Резервный сервер подключается к устройству сервисному (из комплекта поставки УСВ-Г)
по интерфейсу RS-232C. Устройство сервисное подключается по двухпроводной линии к
выходу СПВ УСВ-Г. Устройство сервисное принимает СПВ и по началу шестого сигнала про-
изводит синхронизацию корректора времени, встроенного в устройство сервисное. Корректор
времени представляет собой таймер, ведущий часы, минуты, секунды, миллисекунды. Резерв-
ный сервер ИВК обращается к устройству сервисному, считывает с корректора время и сравни-
вает с показаниями внутренних часов резервного сервера ИВК. При расхождении времени бо-
лее чем на установленное значение (по умолчанию 60 мс), показания часов ИВК корректиру-
ются по времени корректора.
УСВ-Г предназначены для работы в составе автоматизированных информационно-
измерительных систем (АИИС), построенных на базе комплекса технических средств (КТС)
"Энергия +".

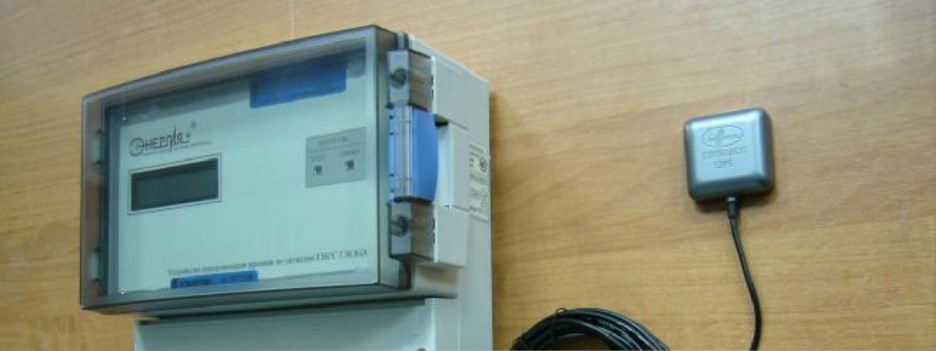

Внешний вид УСВ-Г и устройства сервисного с указанием мест нанесения знака ут-
верждения типа и пломбировки от несанкционированного доступа приведены на рисунке 1.

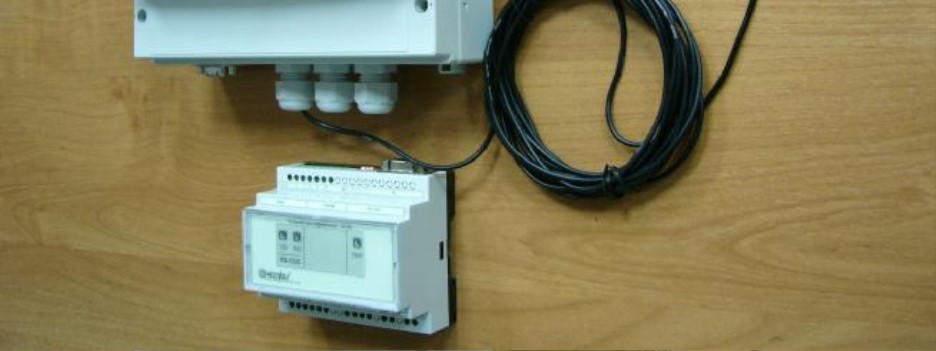

Рисунок 1 - Внешний вид УСВ-Г, устройства сервисного и схема пломбировки
Программное обеспечение
Встроенное программное обеспечение (ПО) УСВ-Г метрологически значимое,
реализовано в виде единого модуля и хранится в энергонезависимой памяти, программируемой
Место нанесения зна-
ка утверждения типа
Место пломбиров-
ки от несанкциони-
рованного доступа
Лист № 3
Всего листов 5
при выпуске из производства.ПО УСВ-Г логически разделено на процессы и драйверы,
которые работают с разделением времени под управлением подпрограммы переключения
процессов.
Структура ПО:
- подпрограмма переключения процессов;
- драйвер навигационного ГЛОНАСС/GPS приемника;
- драйвер энергонезависимой памяти;
- драйвер клавиатуры;
- процесс, обеспечивающий обмен данными по коммуникационному порту;
- процесс, обеспечивающий выдачу СПВ;
- процесс интерфейса оператора, обеспечивающий работу с ЖК-индикатором.
Идентификационные данные ПО приведены в таблице 1.
Идентификационные данные (признаки)
Значение
Таблица 1 - Идентификационные данные
1
2
Идентификационное наименование ПО
Приемник ГЛОНАСС/GPS
ПО
Номер версии (идентификационный номер)
не ниже Ver1.2
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«Высокий» в соответствии с Р 50.2.077–2014.
Метрологические и технические характеристики
Метрологические и технические характеристики УСВ-Г приведены в таблице 2.
Наименование характеристики
Значение характеристики
± 0,3
± 0,2
± 0,2
Таблица 2
Пределы допускаемой абсолютной погрешности привязки перед-
него фронта выходного импульса частотой 1 Гц к шкале времени
UTC(SU) в режиме синхронизации по сигналам ГНСС
ГЛОНАСС/GPS, с
Пределы допускаемой абсолютной погрешности хранения шкалы
времени в автономном режиме работы за интервал времени на-
блюдения 1 сутки, с
от 85 до 264
50 ± 1
4
2
Пределы допускаемой абсолютной погрешности хранения шкалы
времени, вносимой устройством сервисным, за интервал времени
наблюдения 1 сутки *, с
Параметры электропитания от сети переменного тока:
- напряжение, В
- частота, Гц
Потребляемая мощность, В·А, не более:
- устройство синхронизации времени
- устройство сервисное УС-01М *
Габаритные размеры (длина × ширина × высота), мм, не более:
- устройство синхронизации времени
240 × 220 × 125
от 10 до 35
Лист № 4
Всего листов 5
Значение характеристики
105 × 95 × 60
1,5
0,3
Наименование характеристики
- устройство сервисное УС-01М *
Масса, кг, не более:
- устройство синхронизации времени
- устройство сервисное УС-01М *
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность при температуре воздуха 25°С, %, не
более
Среднее время наработки на отказ, ч.
80
100000
Средний срок службы, лет.
12
Примечание - * поставляется по отдельному заказу.
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и на
боковую панель УСВ-Г в виде наклейки или любым технологическим способом, обеспечиваю-
щим четкое изображение знака, его стойкость к внешним воздействующим факторам, а также
сохранность его изображения в течение всего установленного срока службы УСВ-Г.
Комплектность средства измерений
В комплект поставки входят:
– устройство синхронизации времени по сигналам ГНСС ГЛОНАСС/GPS;
– устройство сервисное УС-01М (по заказу);
– антенна АСНМ-5;
– CD-диск с программой «Синхронизатор таймера компьютера по сигналам ГЛОНАСС/GPS»
(по заказу);
– вставка плавкая н5 х 20F 1 А, 2 шт.;
– ведомость эксплуатационных документов;
– паспорт;
– руководство по эксплуатации;
– методика поверки.
Поверка
осуществляется по документу НЕКМ.426489.037 МП «Инструкция. Устройства синхронизации
времени по сигналам ГНСС ГЛОНАСС/GPS УСВ-Г. Методика поверки», утвержденному пер-
вым заместителем генерального директора – заместителем по научной работе ФГУП
«ВНИИФТРИ» в апреле 2015 г.
Основные средства поверки:
– радиочасы РЧ-011 (рег. № 35682-07): Задержка сигнала «1с» (на уровне 0,5 фронта
сигналов), вносимая радиочасами РЧ -011 не более 10 мс;
– частотомер универсальный CNT–90 (рег. № 41567-09): диапазон измеряемых частот
от 0,001 Гц до 300 МГц, пределы допускаемой относительной погрешности по частоте внут-
реннего опорного генератора ± 5·10
-6
.
Сведения о методиках (методах) измерений
Устройство синхронизации времени по сигналам ГНСС ГЛОНАСС/GPS УСВ-Г. Руко-
водство по эксплуатации НЕКМ.426479.037 РЭ.
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к устройствам
синхронизации времени по сигналам ГНСС ГЛОНАСС/GPS УСВ-Г
ГОСТ 8.129-2013. «ГСИ. Государственная поверочная схема для средств измерений
времени и частоты».
Техническая документация изготовителя.
Изготовитель
Общество с ограниченной ответственностью научно-техническое предприятие «Энергокон-
троль» (ООО НТП «Энергоконтроль»), ИНН 5838041477
Юридический адрес: 442963, г. Заречный, Пензенской обл., ул. Ленина, 4а.
Почтовый адрес: 442963, г. Заречный, Пензенской обл., ул. Ленина, 4а.
Тел. +7 (8412) 61-39-82
Факс +7 (8412) 61-39-83
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно–
исследовательский институт физико–технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»)
Юридический адрес: 141570, Московская область, Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р–н, п/о Менделеево
Телефон: +7(495)526-63-00, факс: +7(495)526-63-00
E–mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в
целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииC.C. Голубев
М.п.«____»_______________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 24483-03 | Устройства сбора и передачи данных | УСПД-АS | ООО "АСКОМ", Армения, г.Ереван | 8 лет | Перейти |
| 23325-02 | GPS/ГЛОНАСС-приемники спутниковые геодезические двухчастотные | Legacy-E, Legacy-H | Фирма "Topcon Positioning Systems, Inc.", США | 1 год | Перейти |
| 52229-12 | Устройства для измерений углов установки колес автомобилей | HS221, HS421, HE421, HS400, HS200, WQ | Фирма "Hunter Engineering Company", США | 1 год | Перейти |
| 15998-97 | Устройства измерительные (старое наименование Блоки управления топливораздаточными колонками) | PCC-08, PCC-S1 | Фирма "Aspo Systems Oy", Финляндия | 1 год | Перейти |
| 13220-92 | Устройства для стереофотосъемки | ФОМП-1 | НИКФИ, г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
