Приложение к свидетельству № 59539
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы метеорологические МК-18
Назначение средства измерений
Комплексы метеорологические МК-18 (далее комплексы МК-18) предназначены для
автоматических измерений метеорологических параметров: температуры воздуха, относитель-
ной влажности воздуха, скорости и направления воздушного потока, атмосферного давления.
Описание средства измерений
Принцип действия комплексов МК-18 основан на измерении первичными измеритель-
ными преобразователями метеорологических параметров. Метеорологические параметры пре-
образуются в цифровой код блоком обработки данных (БОД) и передаются по линиям связи в
блок питания и сопряжения (БПС). По линиям RS232 и Ethernet данные передаются на ПК, где
результаты измерений отображаются на дисплее, регистрируются и архивируются.
Конструктивно комплексы МК-18 построены по модульному принципу. Комплексы
МК-18 состоят из модулей измерительных, блока обработки данных, блока питания и сопряже-
ния, линий связи и вспомогательного оборудования. Общий вид комплексов МК-18 представ-
лен на рис.1.
Модуль измерительный состоит из первичных измерительных преобразователей метео-
рологических параметров (таблица 2) и вспомогательного оборудования. Первичные измери-
тельные преобразователи расположены на траверсах, которые крепятся к метеорологической
мачте.
Блок обработки данных БОД состоит из платы контроллера метеорологических датчи-
ков КМД-3, датчика абсолютного давления МИДА-ДА-13П-К, программного обеспечения
«МК-БОД» и линий связи, размещённых в корпусе, обеспечивающем защиту от неблагоприят-
ных условий окружающей среды. Блок обработки данных размещается в защитном контейнере.
Блок питания и сопряжения БПС состоит из стабилизированного блока питания
ECA300, стабилизированного блока питания ECA600, индикаторов и преобразователей интер-
фейсов. Блок питания и сопряжения обеспечивает сопряжение комплекса МК-18 с ПК и стаби-
лизированное напряжение постоянного тока 24 В ,12 В (для нагрузки не более 2,5 А) и 5 В для
блока обработки данных и датчиков БОД. В качестве источника тока может использоваться
сеть переменного тока 220 В. Блок питания и сопряжения размещается в помещении.
Комплексы МК-18 работают непрерывно (круглосуточно), сообщения о проведенных
измерениях передаются через определенные временные интервалы автоматически или по за-
просу. Для обмена информацией с персональным ПК комплексы МК-18 используется сеть
Ethernet по протоколу TCP/IP или RS232.
Степень защиты комплекса МК-18 от воздействия воды и пыли комплекса МК-18
соответствует коду IР53 по ГОСТ 14254
Лист № 2
Всего листов 6

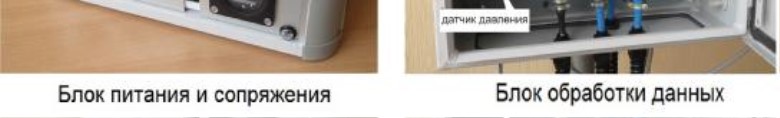

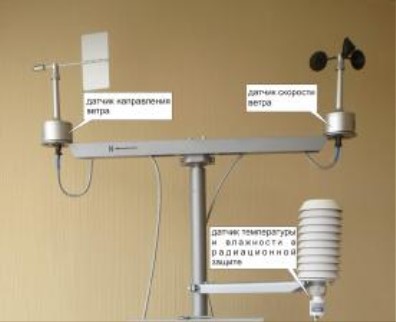

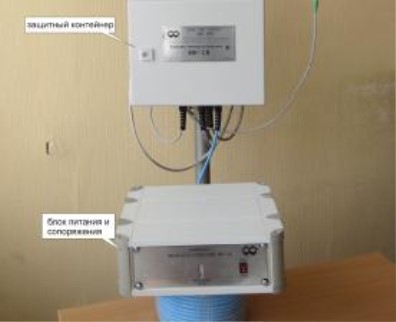

Рисунок 1 Общий вид комплексов МК-18.
Пломбирование производится при установке комплексов МК-18. Схема пломбирования
приведена на рис.2

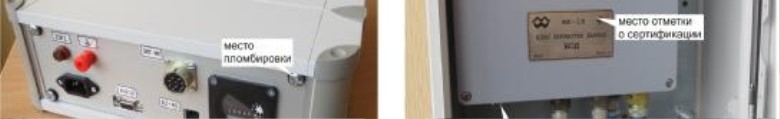

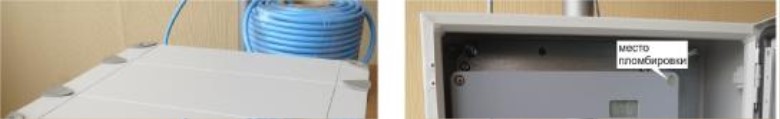

Рис. 2 Схема пломбирования комплексов МК-18
Лист № 3
Всего листов 6
Программное обеспечение
Комплексы МК-18 имеют программное обеспечение, которое состоит из автономного
программного обеспечения «МК-БОД», которое обеспечивает функционирование комплекса и
автономного программного обеспечения «МК-Сервис», которое обеспечивает прием, отображе-
ние, анализ и архивирование результатов измерений, проверку состояния систем. ПО «МК-
БОД» и «МК-Сервис» являются полностью метрологически значимыми.
Идентификационные данные программного обеспечения
Таблица 1
Наименование
программного
обеспечения
Идентифика-
ционное наиме-
нование про-
граммного обес-
печения
Номер версии
(идентифика-
ционный но-
мер) программ-
ного обеспече-
ния
Цифровой иденти-
фикатор программ-
ного обеспечения
(контрольная сумма
исполняемого кода)
«МК-БОД»
MK_BOD_Prog.hex
1.4
4B64
Алгоритм вы-
числения
цифрового
идентифика-
тора про-
граммного
обеспечения
CRC16
«МК-Сервис»
MeteoService.exe
2.2
9EE6C0EE
CRC32
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических харак-
теристик.
Измерительные каналы комплекса МК-18 комплектуются первичными измерительны-
ми преобразователями из таблицы 2.
Канал измерений влажности и тем-
пературы воздуха
Датчик температуры и влажности ДТВ (с измерителем
температуры и влажности HMP155)
Канал измерений скорости и на-
правления воздушного потока
скорости
воздушногопотока
Таблица 2
Наименование канала измерений
Первичные измерительные преобразователи
направления
воздушногопотока
Преобразователи
WAV151
Преобразователи
WAA151
Канализмерений
давления
атмосферного
Датчик абсолютного давления МИДА-ДА-13П-К
Лист № 4
Всего листов 6
Метрологические и технические характеристики
От 0 до 100
± 5
От 0 до 360
± 3
± 0,5
Таблица 3
Наименование характеристикиЗначения характеристики МК-18
Канал измерений температуры воздуха
От минус 50 до 50
Диапазон измерений температуры воздуха, ºC
Пределы допускаемой абсолютной погрешности из-
мерений температуры воздуха, ºC:
-в диапазоне от минус 50 до 20°С включительно;
-в диапазоне свыше 20 до 50°С;
± (0,226-0,0028 t);
± (0,055+0,0057 t)
где t– температура окружающей среды
Канал измерений относительной влажности воздуха
Диапазон измерений относительной влажности воз-
духа, %
Пределы допускаемой абсолютной погрешности из-
мерений относительной влажности воздуха, %
м/с
Канал измерений скорости и направления воздушного потока
Диапазон измерений скорости воздушного потока,
От 0,5 до 50
Пределы допускаемой абсолютной погрешности из-
±
(0,4+0,04∙V) где V- измеренная скорость
мерений скорости воздушного потока, м/с
воздушного
п
ото
к
а
Диапазон измерений направления воздушного пото-
ка, градус
Пределы допускаемой абсолютной погрешности из-
мерений направления воздушного потока, градус
Канал измерений атмосферного давления
От 800 до 1100
Диапазон измерений атмосферного давления, гПа
Пределы допускаемой абсолютной погрешности из-
мерений атмосферного давления, гПа
Напряжение питания переменного тока, В220 ± 22
50 ±0,4
Частота питания переменного тока, Гц
Потребляемая мощность, Вт:
-в диапазоне температур от минус 30 до 50ºC
-в диапазоне температур от минус 50 до минус 30ºC
Средняя наработка на отказ, ч
Срок службы, лет
Габаритные размеры, масса
20
50
10000
10
длина, ширина, высота, диаметр, масса,
мм мм мм мм кг
24020,524
─0,35
──157
31,50,35
──240
900,57
Датчик температуры и влажности ДТВ (с измерите-
лем температуры и влажности HMP155)
Датчик абсолютного давления МИДА-ДА-13П-К
Преобразователь скорости воздушного потока
WAA151
Преобразователь направления воздушного потока
WAV151
──300
900,66
Лист № 5
Всего листов 6
Продолжение таблицы 3
Блок обработки данных БОД
Блок питания и сопряжения БПС
264 185 110 ─ 2,9
320 320 120 ─ 6,0
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус
блока обработки данных БОД, блока питания и сопряжения БПС и корпус защитного контейне-ра
комплекса МК-18 методом лазерной гравировки.
Комплектность средства измерений
1
Количество
Таблица № 4
Наименование
Датчик температуры и влажности ДТВ (с измерителем температуры и
влажности HMP155)
Датчик абсолютного давления МИДА-ДА-13П-К (в составе БОД)
Преобразователь скорости воздушного потока WAA151
Преобразователь направления воздушного потока WAV151
Блок обработки данных БОД
Блок питания и сопряжения БПС
Руководство по эксплуатации ИЛАН.416318.009
Методика поверки №
МП 2551-0143-2015
Формуляр
1
1
1
1
1
1
1
1
Поверка
осуществляется по документу МП 2551-0143-2015 «Комплексы метеорологические МК-18.
Методика поверки», утвержденной ГЦИ СИ «ВНИИМ им. Д.И.Менделеева» 12.05.2015 года.
Перечень эталонов, применяемых для поверки:
1. Государственный специальный эталон единицы скорости воздушного потока
ГЭТ150-2012, диапазон от 0,05 м/с до 100 м/с, диаметр рабочего участка 700 мм, расширенная
неопределенность (коэффициент охвата k=2) (0,00032 + 0,002V) м/с, диапазон от 0 до 360 гра-
дусов, погрешность ± 0,5 градуса.
2. Комплект имитаторов КИ-01, диапазон от 20 до 990 об/мин, от 200 до 15000 об/мин,
погрешность ± 1 об/мин, диапазон от 0 до 360 градусов, погрешность ± 1 градус.
3. Термостат Quick Cal диапазон от минус 15 до 150°С, нестабильность поддержания с
погрешностью ± 0,4 °С.
4.ТермометрэталонныйЭТС-100,диапазонотминус196°Сдо660°С,
погрешность ± 0,02°С.
5. Климатическая камера КТК-3000, диапазон поддержания температуры минус 50°С до
100°С, точность поддержания с погрешностью ±2°С; диапазон поддержания относительной
влажности от 10% до 98%, точность поддержания с погрешностью ±3%.
6. Калибратор влажности HMK15, диапазон 11 % 33 %, 75 %, 97 %, погрешность
± 1,3 %, ± 1,2 %, ± 1,5 %, ± 2,0 %.
7. Барометр образцовый переносной БОП-1М, диапазон от 5 до 1100 гПа, погрешность
± 0,1 гПа.
8. Комплекс ADAM-4000, диапазоны входных сигналов: ± 1 В, от 0 до 20 мА,
погрешность по току от 0,05 % до 0,2 %;погрешность по напряжению от 0,05 % до 0,1 %.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
Приведены в руководстве по эксплуатации ИЛАН.416318.009РЭ «Комплексы метеоро-
логические МК-18».
Нормативные и технические документы, устанавливающие требования к комплексам ме-
теорологическим МК-18
1. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процес-
сов. Общие технические условия.
2. ГОСТ 8.558-09 ГСИ. Государственная поверочная схема для средств измерений тем-
пературы.
3. ГОСТ 8.547-09 ГСИ. Государственная поверочная схема для средств измерений
влажности газов.
4. ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений
абсолютного давления в диапазоне от 1 до 1∙10
6
Па.
5. ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная пове-
рочная схема для средств измерений скорости воздушного потока.
6. Технические условия
ИЛАН.416318.009 ТУ.
Изготовитель
ФГБУ «НПО «Тайфун»
Адрес: 249038, Калужская обл., г.Обнинск, пр. Ленина 82,
тел. +7 (484) 396-46-36, факс +7 (484) 396-44-53
ИНН 4025008866
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
Адрес: г. Санкт-Петербург, Московский пр-т, д.19, тел. (812) 251-37-89, факс. (812) 713-01-14
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«»2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 47411-11 | Комплексы диагностические портативные акустико-эмиссионные | Эксперт-2014, Эксперт-2020 | ЗАО НПО "АЛЬКОР", г.Дзержинск | 1 год | Перейти |
| 76280-19 | Комплексы автоматизированные программно-технические измерения, управления и защиты промышленного назначения | SYMPHONY PLUS серия SD (S+ серия SD) | Фирма "ABB S.p.A., Industrial Automation Division", Италия | 4 года | Перейти |
| 32064-09 | Комплексы компьютерные многофункциональные для исследования ЭМГ, ВП, ЭРГ и ОАЭ | Нейро-МВП-4, Нейро-МВП-8, Нейро-Аудио, Нейро-ЭРГ | ООО "Нейрософт", г.Иваново | 1 год | Перейти |
| 41874-09 | Комплексы информационно-управляющие телемеханические | Гранит-микро | ЧП "НПП "Промэкс", Украина, г.Житомир | 1 год | Перейти |
| 5738-76 | Барометры-анероиды метеорологические | БАММ-1 | Завод "Гидрометприбор", г.Сафоново | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
