Преобразователи термоэлектрические с двумя термопарами 1133-11-741/3*7000, ГРСИ 61355-15
Номер госреестра:
61355-15
Наименование СИ:
Преобразователи термоэлектрические с двумя термопарами
Обозначение типа:
1133-11-741/3*7000
Производитель:
Фирма "Thermo Sensor GmbH", Германия
Межповерочный интервал:
Первичная поверка до ввода в эксплуатацию
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ 10МАС10СТ011А/В, 10МАС10СТ012А/В, 10МАС10СТ013А/В
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59533
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические с двумя термопарами модели 1133-11-
741/3*7000
Назначение средства измерений
Преобразователи термоэлектрические с двумя термопарами модели 1133-11-741/3*7000
(далее по тексту – термопреобразователи или ТП) предназначены для измерения температуры
пара в цилиндре низкого давления на ОАО «Мосэнерго» филиал ТЭЦ-20.
Описание средства измерений
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -
генерировании термоэлектродвижущей силы, возникающей из-за разности температур между
двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи изготовляются на основе термопарного кабеля и состоят из
измерительной вставки с двумя чувствительными элементами – термопарами (с заземленными
рабочими спаями с минеральной (MgO) изоляцией термоэлектродов), кабеля с удлинительными
проводами и монтажного элемента в виде диска.

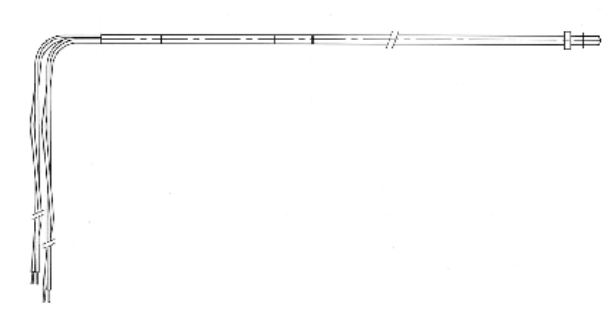

Чертеж общего вида термопреобразователя представлен на рисунке 1.
Рис. 1 Внешний вид преобразователя термоэлектрического с двумя термопарами
модели 1133-11-741/3*7000
Метрологические и технические характеристики
Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от
НСХ ТП по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в
таблице 1.
Таблица 1
Условное
обозначениеНСХ
К
Класс
допуска
2
Рабочийдиапазонизмеряемых
температур,
°
С
от 0 до плюс 250
Пределыдопускаемых отклонений
ТЭДСотНСХ,
°
С
±
2,5
Длина монтажной части ТП, мм7000
Длина удлинительных проводов, мм 100
Диаметр монтажной части измерительной вставки ТП, мм 3
Электрическое сопротивление изоляции ТП при температуре
(плюс 25±10) ºС и относительной влажности воздуха от 30 до100
80%, МОм (при 100 В), не менее
Л
ист № 2
Всего листов 3
Рабочие условия эксплуатации ТП:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более
от минус 40 до плюс 80
до 95
Знак утверждения типа
наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Комплектность средства измерений
Преобразователь термоэлектрический с двумя термопарами3 шт.
модели 1133-11-741/3*7000
Паспорт3 экз.
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика
поверки».
Основные средства поверки:
- термометр электронный лабораторный «ЛТ-300», диапазон измеряемых температур от
минус 50 до плюс 300 °С, ПГ: ±0,05 °С (-50…+199,99 °С), ±0,2 °С (в остальном диапазоне);
- термостаты переливные прецизионные ТПП-1 модели ТПП-1.0, ТПП-1.1 с общим
диапазоном воспроизводимых температур от минус 40 до плюс 300 °С и нестабильностью
поддержания заданной температуры ±(0,004…0,02) °С.
- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами
допускаемой основной абсолютной погрешности измерения напряжения ±(10
-4
·U+1) мкВ, где
U –измеряемое напряжение, мВ; сопротивления ±(10
-5
·R+5·10
-4
), где R – измеряемое
сопротивление, Ом.
- калибратор температуры серии RТС-R модели RTC-157B с STS, диапазон
воспроизводимых температур от минус 45 до плюс 157 °С, пределы допускаемой абсолютной
погрешности воспроизведения заданной температуры ±(0,04…0,10) °С, нестабильность
поддержания заданной температуры: ±0,005 °С.
- калибратор температуры серии АТС-R модели ATC-650B, диапазон воспроизводимых
температур от плюс 33 до плюс 650 °С, пределы допускаемой абсолютной погрешности
воспроизведения заданной температуры ±0,39 °С (по внутреннему термометру), нестабильность
поддержания заданной температуры: ±0,02 °С.
Примечания: при поверке допускается применение других средств измерений и
вспомогательногооборудования,удовлетворяющихпоточностиитехническим
характеристикам требованиям ГОСТ 8.338-2002.
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта
на преобразователи термоэлектрические с двумя термопарами модели 1133-11-741/3*7000.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователям термоэлектрическим с двумя термопарами модели 1133-11-741/3*7000
1.ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
2.ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики
преобразования.
3. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
4. Международный стандарт МЭК1515-95. Термопары кабельного типа (с минеральной
изоляцией).
5.Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.
6.Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
Л
ист № 3
Всего листов 3
7.ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
8.ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Изготовитель
фирма «THERMO SENSOR GmbH», Германия
59199 Bönen GERMANY
Tel: +49 (0)2383 92102-0
Fax: +49 (0)2383 92102-99
Заявитель
ООО «МРЭС», Москва
Адрес: 121059, г. Москва, ул. Брянская, д. 5
Тел.: (499) 550-08-99.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п«_____» ____________ 2015 г.
