Номер госреестра:
61314-15
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ST-0,72
Производитель:
Фирма "KONCAR - Instrument transformers Inc.", Хорватия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59490
об утверждении типа средств измерений
Лист № 1
Всего листов 2
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ST-0,72
Назначение средства измерений
Трансформаторы тока ST-0,72 предназначены для передачи сигнала измерительной
информации измерительным приборам и/или устройствам защиты и управления в установках
переменного тока промышленной частоты, устанавливаются на вводах элегазовых или
масляных выключателей и на вводах силовых трансформаторов в trial до 750 кВ.
Метрологические и технические характеристики
от 50 до trial 1,
2, 5
0,72
0,2S; 0,2; 0,5S; 0,5; 1,0; 3,0 /(5-50)
от 1 до 100
5P/(5-80); 10P/(5-80)
от 1 до 100
50 или 60
от 1 до 350
- первичные токи, А
- вторичные токи, А
- наибольшее рабочее напряжения, кВ
для измерительных обмоток:
- класс точности/ коэф-т безопасности
- нагрузки, В∙А
для защитных обмоток:
- класс точности/предельная кратность
- нагрузки, В∙А
- номинальная частота, Гц
- масса, кг
- габаритные размеры
(макс.Ø /мин. Ø), мм
от Ø 50/ Ø 20 до Ø 1400/ Ø 1200
Описание средства измерений

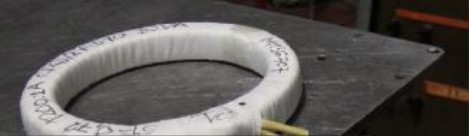

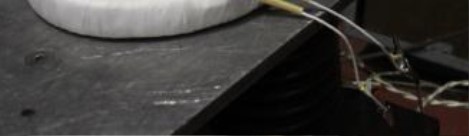

Трансформаторы тока ST-0,72 являются масштабными преобразователями и
монтируются на высоковольтных вводах без разборки вводов. На каждом вводе может быть до
семи трансформаторов, помещенных в
съемныйвлагозащищенныйкорпусна
элегазовых выключателях, либо помещаются
внутри силовоготрансформатора или
выключателя в масляной среде. Первичной
обмоткой трансформатора ST-0,72 является
проходящийчерез ввод токоведущий
стержень. При этомвысоковольтная
изоляция обеспечивается фарфоровым или
композитным (полимерным) изолятором-
покрышкой ввода, заполненным элегазом
для выключателей, либо масляной средой
для силовых трансформаторов и масляных
выключателей. Приэтомнаибольшее
рабочеенапряжение вводовможет
составлять от 12 до 787 кВ. Вторичные
обмоткиразмещаютсянатороидальныхсердечниках,выполненныхизленты
текстурированной кремнистой стали или пермалоя. Для измерительных цепей и цепей защиты
возможно обеспечение нескольких коэффициентов трансформации. Трансформаторы тока ST-
0,72 выполняются со вторичными обмотками, равномерно распределенными по сердечникам
для обеспечения высокой точности. Выводы вторичных обмоток подключены к клеммным
колодкам, в шкафу управления, которые закрываются крышками, имеющими разную
конструкцию в зависимости от климатического исполнения, и пломбируются для
предотвращения несанкционированного доступа к выводам.
Лист № 2
Всего листов 2
Климатическое исполнение У2, УХЛ2, О2 по ГОСТ 15150-69 в диапазоне от -60 ºС до +90 ºС.
Знак утверждения типа
наносится на паспорт типографским способом.
Комплектность средства измерений
Трансформатор тока - 1 шт.
Руководство по эксплуатации – 1 экз.
Паспорт – 1 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки".
Основные средства поверки:
- трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 1 до
5000 А, относительная погрешность ± 0,05 %),
-прибор сравнения КНТ-03, погрешность напряжения ±(0,001+0,03хА) %, угловая
погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Cведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока ST-0,72»
фирмы KONČAR – INSTRUMENT TRANSFORMERS Inc., Хорватия.
Нормативные документы, устанавливающие требования к трансформаторам тока ST-
0,72
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Изготовитель
Фирма KONČAR – INSTRUMENT TRANSFORMERS Inc., Республика Хорватия
Адрес: Josipa Mokrovića 10, 10090 Zagreb, Croatia
Телефон: + 385 1 37 94 112, 37 95 262 Факс:+ 385 1 37 94 040
Заявитель
ООО «Трафо Групп», Россия
Адрес: 129344, Россия, г. Москва, ул. Искры, д. 31, корп. 1, пом. II, комн. 5
тел. +7 495 743 96 58, e-mail:
Испытательный центр
ФГУП «ВНИИМС»
Адрес: 119361, Москва, Г-361, ул.Озерная, 46,
тел. +7 495 437 55 77, факс +7 495 437 56 66, e-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«___» ________ 2015 г.
