ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрометры эмиссионные "СПАС-01"
Назначение средства измерений
Спектрометры эмиссионные "СПАС-01" предназначены для формирования и измерения
аналитического сигнала, пропорционального интенсивности спектральных линий различных
элементов, с целью проведения количественного эмиссионного спектрального анализа метал-
лов и сплавов.
Описание средства измерений
В основу работы спектрометра «СПАС-01» (в дальнейшем спектрометр) положен метод
эмиссионного спектрального анализа, использующий зависимость интенсивности спектральных
линий от содержания элементов в пробе.
Конструктивно спектрометр выполнен в виде стационарного прибора напольного типа.
Спектрометр состоит из штатива, системы возбуждения спектра, спектрографа, системы реги-
страции спектра, персонального компьютера.
Проба, химический состав которой надо определить, устанавливается в штатив и закреп-
ляется в нижнем держателе электрода штатива. Верхний электрод через плату разрядника со-
единен с генератором. Величина промежутка между анализируемым образцом и электродом
устанавливается посредством перемещения верхнего электрода перпендикулярно оптической
оси спектрометра. К промежутку прикладывается импульсное напряжение для зажигания дуго-
вого разряда, электрод в зависимости от применяемой методики может быть катодом или ано-
дом. Величина и форма напряжения и тока формируются источником возбуждения спектра. В
режиме дуги переменного тока реализуется синусоидальная форма тока с частотой около 25
кГц, в режиме униполярной дуги (конденсатор отсутствует) – пилообразная форма тока.
Излучение от дугового разряда фокусируется при помощи кварцевого конденсора на
входную щель спектрографа, собранного по схеме Пашен-Рунге. Для разложения излучения в
спектр используется вогнутая нарезная дифракционная решетка (реплика), которая одновре-
менно создает изображение всей рабочей области спектра на круге Роуланда. Средняя обратная
линейная дисперсия в диапазоне 200-420 нм составляет не более 0,56 нм/мм. Разложенный
спектр регистрируется при помощи системы регистрации спектра на базе набора фотодиодных
линейных приборов с зарядовой связью (ПЗС). Конструктивно элементы входная щель спектро-
графа, дифракционная решетка и система регистрации спектра на базе ПЗС располагаются на
общем оптическом основании. Оптическое основание расположено в металлическом корпусе.
Система регистрации спектра служит для преобразования в цифровой вид и обработки
сигналов получаемых с ПЗС – сенсоров. Полученные данные передаются в персональный ком-
пьютер по шине USB. Система регистрации состоит из нескольких функциональных узлов, ко-
торые размещены внутри спектрографа. ПЗС – сенсоры преобразуют оптический сигнал в элек-
трический. Каждый ПЗС – сенсор установлен на отдельном держателе, что позволяет переме-
щать его при юстировке оптического блока. Выходные сигналы всех ПЗС – детекторов переда-
ются на АЦП, далее по шине USB в компьютер..
Управление системой регистрации, обработка зарегистрированного спектра и вычисле-
ние массовых долей элементов осуществляется компьютером при помощи специально про-
граммного обеспечения. Система управления, реализованная на базе IBM совместимого ком-
пьютера, обеспечивает автоматическое измерение спектров с занесением результатов измере-
ний в базу данных, тестирование, управление всеми системами спектрометра, оптимизацию
режимов измерения, математическую обработку спектральных данных, работу со спектральной
базой данных, графическое представление спектров на дисплее и получение твердой копии ре-
зультатов измерения на принтере.
Лист № 2
Всего листов 5

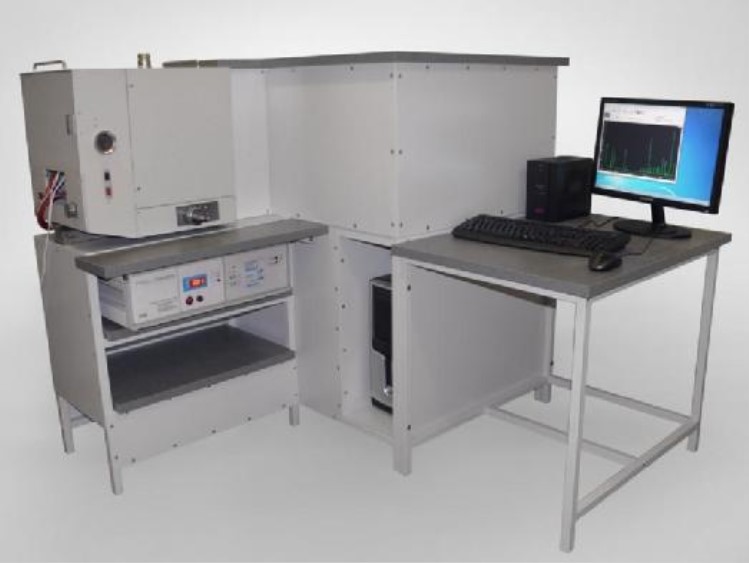

Внешний вид спектрометра эмиссионного «СПАС-01» приведен на рисунке 1.
Рисунок 1 – Внешний вид спектрометра эмиссионного «СПАС-01»
Программное обеспечение
Управление процессом измерения, сбора, обработки, отображения, хранения и передачи
информации осуществляется от IBM-совместимого компьютера с помощью специального авто-
номного программного обеспечения «СПЛАВ-ИВС». К метрологически значимой части ПО
«СПЛАВ-ИВС» относятся исполняемый файл splArc.exe, файл калибровки системы по длинам
волн spl.cal, а также файл cal.mdb, содержащий градуировочные коэффициенты для всех мето-
дик анализа. Программным образом осуществляется настройка спектрометра «СПАС-01», оп-
тимизация его параметров, управление работой, построение градуировочных зависимостей на
основе анализа стандартных образцов, обработка выходной информации, передача данных, пе-
чать и запоминание результатов анализа.
Идентификационные данные программного обеспечения «СПЛАВ-ИВС» приведены в табли-
це 1.
Таблица 1
Идентификационные данные
(признаки)
Значение
Идентификационное
наименование ПО
«СПЛАВ-ИВС»
Номер версии
(идентификационный номер) ПО
3.04.0026
Цифровой идентификатор ПО
53C6AC8572A737169B9BEB8CACBC8EAD
(по алгоритму MD5) ( файл splArc.exe)
Влияние программного обеспечения «СПЛАВ-ИВС» на метрологические характери-
стики спектрометров «СПАС-01» учтено при нормировании метрологических характеристик
спектрометров.
Лист № 3
Всего листов 5
Уровень защиты программного обеспечения «СПЛАВ-ИВС» от преднамеренных и не-
преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Метрологические и технические характеристики
0,010
0,010
+
2
2
-
3
3
220) В
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Спектральное разрешение на длине волны 304,0455 нм (линия же-
леза), нм, не более
Не скомпенсированный дрейф положения спектральных линий для
всей совокупности контрольных линий, нм, не более
Пределы детектирования легирующих и примесных элементов
(кремния, марганца, хрома, никеля, меди ванадия) при анализе ста-0,010
лей,%
Относительное среднее квадратическое отклонение выходного сиг-
нала спектрометра в режиме измерения относительных интенсивно-5,0
стей*%, не более
Пределы допускаемой абсолютной погрешности спектрометра при
измерении массовой доли элемента (в заданном диапазоне массо-
вых долей) в сталях углеродистых и легированных, %
меди в диапазонеот 0,050 до 0,100±0,012
св. 0,100 до 0,200±0,020
св. 0,200 до 0,500±0,030
марганца в диапазоне от 0,200 до 0,500±0,024
св. 0,500 до 1,000±0,040
св. 1,000 до 2,000±0,080
никеля в диапазонеот 0,100 до 0,200±0,016
св. 0,200 до 0,500±0,030
св. 0,500 до 1,000±0,060
кремния в диапазонеот 0,100 до 0,200±0,020
св. 0,200 до 0,500±0,030
св. 0,500 до 1,000±0,060
Система возбуждения спектра: дуговой разряд в воздухе
униполярная дуга, А3 – 20
дуга переменного тока, А3 – 20
Время измерения, с, 0,004 ÷ 250
Время установления рабочего режима, мин, не более 20
Габаритные размеры (длина × ширина × высота), мм, не более
1470
´
1500
´
1250
Масса, кг, не более 185
Потребляемая мощность, В∙А, не более
- в обычном режиме
500
- при горении дуги
1600
Электрическое питание
(
(50
±
2) Гц
Средний срок службы, лет 7
Средняя наработка на отказ, ч 2500
* - при определении содержания меди, марганца, никеля в сталях углеродистых и легированных
в диапазоне массовых долей свыше 0,10 % до 1,0 %
Лист № 4
Всего листов 5
Условия эксплуатации:
Диапазон температуры,
°
C
Диапазон атмосферного давления, кПа
Диапазон относительной влажности, % при t = 25
°
C
от 15 до 25
от 84,0 до 106,7
от 20 до 80
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации спектрометра «СПАС-01» методом
компьютерной графики и на специальную табличку на боковой панели спектрометра
Комплектность средства измерений
Основной комплект поставки спектрометра эмиссионного «СПАС-01» приведен в таблице 3.
Таблица 3
Наименование и условное обозначение
Количество
Спектрометр эмиссионный «СПАС-01»
Источник возбуждения спектра «ПРИМА»
Блок питания системы регистрации
Штатив
Системный блок
Монитор
Клавиатура
Мышь
Программное обеспечение «СПЛАВ-ИВС»
Комплект ЗИП
Паспорт ПС 4434-005-51563992-15
Руководство по эксплуатации СПА.002.00.000.15 РЭ
Методика поверки МП-242-1889-2015
1
1
1
1
1
1
1
1
1
1
1
1
1
Поверка
осуществляется по документу МП-242-1889-2015 «Спектрометры эмиссионные «СПАС-01».
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 17 марта
2015 г.
Основные средства поверки:
-
ГСО состава стали углеродистой и легированной типов 13Х, 60С2, 05кп, 11ХФ, 60С2Г,
12Х1МФ, 25Х1МФ, 30ХН2МФА, 12МХ, В2Ф, № по Госреестру 4165-91П, ГСО 2489-91П -
2497-91П (комплект УГ0и – УГ9и)
Сведения о методиках (методах) измерений
приведены в документах: «Спектрометр эмиссионный «СПАС-01». Паспорт» ПС 4434-005-
51563992-15; «Спектрометр эмиссионный «СПАС-01». Руководство по эксплуатации»
СПА.002.00.000.15 РЭ «Сталь. Метод фотоэлектрического спектрального анализа»; ГОСТ Р
54153-2010 «Сталь. Метод атомно-эмиссионного спектрального анализа»; ГОСТ 27611-88 «Чу-
гун. Метод фотоэлектрического спектрального анализа».
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к спектрометрам
эмиссионным «СПАС-01»
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Об-
щие технические условия.
1. Технические условия ТУ 4434-004-51563992-15.
Изготовитель
ООО «ИВС»,
ИНН 4720014660
Адрес юридический: 188511, Ленинградская область, Ломоносовский район, дер. Низино, ул.
Центральная, административное здание АОЗТ «Петродворцовое»
Адрес почтовый: 198510, Санкт-Петербург, Старый Петергоф, ул. Фабричная, дом 1,
Тел/факс: (812) 326-45-31, тел. (812) 428-44-59, 612-06-61, e- mail
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел. (812) 251-76-01, факс (812) 713-01-14,
e-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»________________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 27103-04 | Спектрометры рентгенофлуоресцентные | Axios, Axios Advanced | Фирма "PANalytical B.V.", Нидерланды | 1 год | Перейти |
| 56937-14 | Спектрометры рентгенофлуоресцентные энергодисперсионные | БРА-135F | АО НПП "Буревестник", г.С.-Петербург | 1 год | Перейти |
| 72484-18 | Фурье-спектрометры инфракрасные | Antaris II | Корпорация "Thermo Fisher Scientific", США | 1 год | Перейти |
| 53188-13 | Спектрометры оптико-эмиссионные портативные | Q4 MOBILE | Фирма "Bruker Elemental GmbH", Германия | 1 год | Перейти |
| 27692-04 | ЭПР-спектрометры | Elexsys | Фирма "Bruker BioSpin GmbH", Германия | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
