Калориметры дифференциальные сканирующие DSC131 EVO, MICRO DSC7 EVO, MICRO SC, MHTC96 EVO, ГРСИ 61275-15
Номер госреестра:
61275-15
Наименование СИ:
Калориметры дифференциальные сканирующие
Обозначение типа:
DSC131 EVO, MICRO DSC7 EVO, MICRO SC, MHTC96 EVO
Производитель:
Фирма "Setaram Instrumentation", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59446
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Калориметры дифференциальные сканирующие моделей DSC131 EVO,
MICRO DSC7 EVO, MICRO SC , MHTC96 EVO
Назначение средства измерений
Калориметры дифференциальные сканирующие моделей DSC131 EVO, MICRO
DSC7 EVO, MICRO SC, MHTC96 EVO (далее калориметры), предназначены для измере-
ний температуры, теплоты фазовых переходов и теплоемкости различных твердых и по-
рошкообразных веществ и материалов.
Описание средства измерений
Принцип действия калориметров основан на измерении разности тепловых пото-
ков, возникающих вследствие непрерывного нагрева измерительной камеры, в которой
имеется 2 эквивалентные зоны. В первой зоне размещают контейнер (тигель, ячейка), в
котором помещают исследуемый образец, а во второй зоне идентичный пустой контейнер
(тигель, ячейка) или контейнер (тигель, ячейка) с образцом сравнения. Измеренная при
помощи датчиков теплового потока разность термо-ЭДС в зонах, где размещен контейнер
с исследуемым образцом, и пустой контейнер (или контейнер с образцом сравнения) явля-
ется мерой теплового потока, поглощаемого или выделяемого исследуемым образцом в
процессе его нагрева или охлаждения, а также в изотермическом режиме. Параллельно с
измерениями теплового потока производится измерение температуры среды, окружающей
контейнер с образцом и контейнер сравнения (пустой или с образцом сравнения). Темпе-
ратура измеряется при помощи стандартных термопар.
Калориметры выполнены в корпусе, внутри которого встроена печь и собственно
калориметрическое устройство, куда помещают испытуемые образцы.
Управление калориметром осуществляется посредством персонального компьюте-
ра, соединенного trial порт RJ-45 с контроллером калориметра. С помощью программно-го
обеспечения, установленного на персональный компьютер, осуществляется ввод пара-
метров эксперимента (тип образца, его масса, температурный диапазон измерения, ско-
рость нагрева или охлаждения) графическое и численное отображение процесса измере-
ния на экране монитора, а также параллельно его протоколирование путем создания ин-
дивидуального файла.

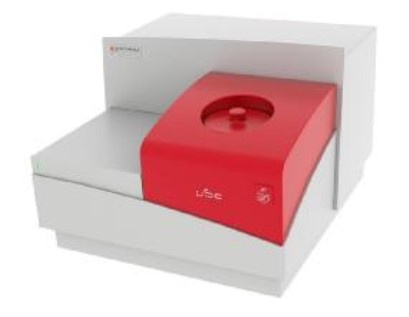

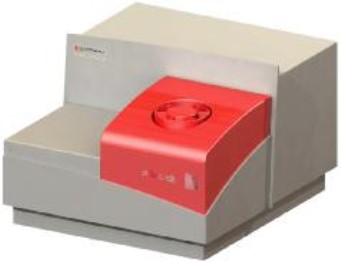

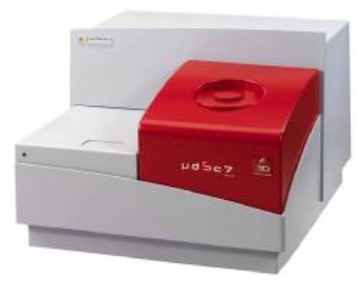

Внешний вид калориметров показан на рисунке 1
DSC131 EVOMICRO SC
Лист № 2
Всего листов 6
MICRO DSC7 EVOMHTC96 EVO
Рис.1
Программное обеспечение
Управление процессом измерения и обработки выводимой информации в
калориметрах осуществляется от IBM-совместимого персонального компьютера с
помощью специального программного комплекса «CALISTO». Программным образом
осуществляется настройка калориметров, выбор режимов и установка параметров
эксперимента, градуировка калориметров на основе измерения свойств стандартных
образцов, или с использованием специальных калибровочных ячеек, оптимизация
параметров, управление работой, обработка выходной информации, печать и запоминание
результатов анализа. Во всех частях программного обеспечения, где требуется ввод какой-
либо величины, в программе имеется соответствующее методикам установочное значение
параметра, принимаемое по умолчанию. Связь между калориметрами и персональным
компьютером осуществляется посредством двунаправленного интерфейса Ethernet.

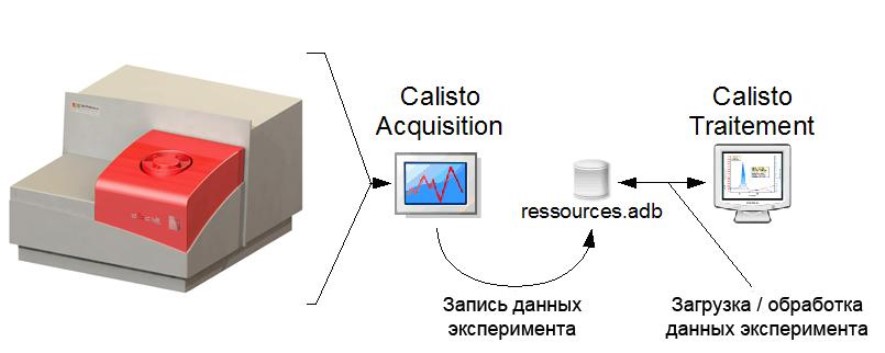

ПО«CALISTO»являетсякомбинациейдвухпрограммныхпродуктов:
«Acquisition» (Сбор данных) и «Processing» (Обработка).
Данный программный комплекс разработан изготовителем специально для реше-
ния задач измерения температуры, удельной теплоемкости и теплоты фазовых переходов
и идентифицируется при включении прибора путем вывода на экран наименования версии
программного обеспечения.
Программное обеспечение CalistoAcquisition
:
·
Управляет процедурами сбора данных
·
Позволяет управлять одним или несколькими анализаторами Setaram через
ПК;
·
Сохраняет сигналы о ходе эксперимента и их отслеживания в реальном вре-
мени;
·
Предоставляет возможность изменять содержание ещё не завершенных зон
в ходе эксперимента;
·
Обеспечивает запуск другого оборудования (масс-спектрометров, спектро-
метры Фурье /FTIR/ и пр.)
Лист № 3
Всего листов 6
Программное обеспечение Calisto Processing:
·
Импортирует файлы, сохранённые в CalistoAcquisition;
·
Импортирует файлы данных от других устройств (масс-спектрометров,
спектрометры Фурье /FTIR/ и пр.);
·
Обрабатывает поступающие сигналы;
·
Предоставляет возможности для управления экспериментами (архивирова-
ние / восстановление / удаление).
Каждая копия ПО «CALISTO» может быть использована только зарегистрирован-
ным пользователем (зарегистрированной организацией), так как требует активацию, кото-
рая возможна только путем ввода имени и пароля, предоставленного производителем ко-
нечному пользователю оборудования.
Программное обеспечение калориметров состоит из встроенной части (встроен-
ный, защищенный от записи микроконтроллер) и внешней части под управлением опера-
ционной системой персонального компьютера.
Внешнее ПО калориметров разработано изготовителем специально для решения
задач измерения температуры, удельной теплоемкости и теплоты фазовых переходов и
идентифицируется при включении прибора путем вывода на экран наименования и версии
ПО.
Конструктивно калориметр имеет защиту встроенного программного обеспечения
от преднамеренных или непреднамеренных изменений, реализованную изготовителем на
этапе производства путем установки системы защиты микроконтроллера от чтения и за-
писи.
Идентификационные данные как внешнего, так и внутреннего ПО приведены в
таблице 1.
Таблица 1.
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер)
ПО
Значения
CALISTO (EPRON)
Не ниже «V1.38»
Контрольная сумма не может быть рассчитана, так как внутреннее ПО зашивается
в контроллер прибора на стадии изготовления. Идентификация внешнего ПО осуществля-
ется только по наименованию ПО и номеру версии.
Нормирование метрологических характеристик проведено с учетом того, что
встроенное программное обеспечение является неотъемлемой частью калориметра.
Лист № 4
Всего листов 6
Уровень защиты как внутреннего, так и внешнего ПО от преднамеренных и не-
преднамеренных изменений – «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
DSC131 EVO
MICRO SC
от -170 до 600
от -45 до 120
От -40 до 200
От 25 до 1600
от 30 до 600
от 30 до 120
от 30 до 200
от 30 до 770
от 0,01 до 100
от 0,001 до 2,0
от 0,01 до 20
от 10 до 1000
от 10 до 1000
от 10 до 1000
от 10 до 1000
Таблица 2.
Значения
для моделей
Наименование характеристики
MICRO DSC7
EVO
MHTC96 EVO
Диапазон показаний темпера-
туры, °С
Диапазон измерений темпера-
туры, °С
от 0,001 до 1,2
Диапазон скоростей нагрева,
°С /мин
Диапазон измерений удельной
теплоты, кДж/кг
Диапазон измерений удельной
теплоемкости, Дж/(кгК)
от 150 до 2000 от 250 до 2000 от 250 до 2000 от 250 до 2500
±2,0±0,8
±0,8±5,0
±2,0±1,0
±1,0±2,5
±2,5±2,0
±2,0±3,0
230 230
50 50
230 230
50 50
360550
10005800
Пределы допускаемой абсо-
лютной погрешности измере-
ний температуры, °С
Пределы допускаемой относи-
тельной погрешности измере-
ний теплоты, %
Пределы допускаемой относи-
тельной погрешности измере-
ний удельной теплоемкости,
%
Напряжение питания, В
Частота, Гц
Потребляемая мощность, В А,
не более
Габаритные размеры, мм, не
более
Высота
Ширина
Глубина
Масса, кг, не более
580 580
530 530
400 400
38 38
580600
530650
400 1500
38185
Средний срок службы, лет
1010
1010
Условия эксплуатации:
Температура окружающего воздуха, °С
Атмосферное давление, кПа
Относительная влажность воздуха, %
от 5 до 35
от 84 до 106,7
от 10 до 60
Лист № 5
Всего листов 6
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуата-
ции типографским способом и на корпус калориметра любым способом, обеспечиваю-
щим сохранность знака утверждения типа в течение всего срока службы калориметра.
Комплектность средства измерений
- измерительный блок 1 шт.
- контроллер 1 шт.
- компьютер с принтером 1 шт.
- насос 1 шт.
- блок питания 1 шт.
- комплект ЗИП 1 шт.
- руководство по эксплуатации 1 экз.
методика поверки МП 2413-0035-2015 1 экз.
- паспорт на прибор 1 экз.
Поверка
осуществляется по документу МП 2413-0035-2015 «Калориметры дифференциальные ска-
нирующие моделей DSC131 EVO, MICRO DSC7 EVO, MICRO SC, MHTC96 EVO фирмы
«SETARAM Instrumentation», Франция. Методика поверки», утвержденной ГСИ СИ
ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2015 г.
Основные средства измерений, применяемые при поверке:
1.Стандартные образцы температур и теплот фазовых переходов
ГСО №№ 2312-82 / 2316-82 (комплект СОТСФ);
2.Стандартные образцы термодинамических свойств ГСО 149-86П, ГСО 1363-78.
3.Весы аналитические с характеристиками не хуже: дискретность 0.01 мг, НПВ 20 г,
1 класс точности по ГОСТ 24104-2001
Сведения о методиках (методах) измерений
приведены в документах «Калориметр дифференциальный сканирующий, модель
DSC131 EVO. Руководство по эксплуатации», «Калориметры дифференциальные скани-
рующие, модель MICRO SC. Руководство по эксплуатации», «Калориметры дифференци-
альные сканирующие, модель, MICRO DSC7 EVO. Руководство по эксплуатации», «Кало-
риметры дифференциальные сканирующие, модель MHTC96 EVO. Руководство по экс-
плуатации».
Нормативные и технические документы, устанавливающие требования к калори-
метрам дифференциальным сканирующим моделей DSC131 EVO, MICRO SC,
MICRO DSC7 EVO, MHTC96 EVO.
ГОСТ 8.141-75 ГСИ. Государственный первичный эталон и общесоюзная повероч-
ная схема для средств измерений удельной теплоемкости твердых тел в диапазоне темпе-
ратуры от 273,15 до 700 К;
ГОСТ 8.159-75 ГСИ. Государственный специальный эталон и общесоюзная пове-
рочная схема для средств измерений удельной теплоемкости твердых тел в диапазоне
температуры от 400 до 1800 К;
Техническая документация фирмы «SETARAM Instrumentation », Франция.
Лист № 6
Всего листов 6
Изготовитель
Фирма «SETARAM Instrumentation», Франция
Адрес : 7 rue de l,Oratoire,69300 Caluire - France
Тел. (+33) 0472 10 25 25 . факс (+33)04 78 28 63 55 .
Заявитель
ООО «КОМЕФ»
Адрес 105120, Россия, Москва, Наставничевский пер., д.6
Тел.Факс (495) 916-15-94, (495) 916-18-67
E-mail:
,
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,
Адрес 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-
01-14 e-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С.Голубев
М.п.«____»____________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 56916-14 | Калориметры дифференциальные сканирующие | DSC 214 Polyma | Фирма "NETZSCH-Geratebau GmbH", Германия | 1 год | Перейти |
| 38249-08 | Дилатометры объемные дифференциальные | ДОД | ГОУ ДПО ГАСИС, г.Москва | 2 года | Перейти |
| 54607-13 | Манометры дифференциальные показывающие | Orange | Фирма "Orange Research, Inc.", США | 1 год | Перейти |
| 15594-12 | Манометры дифференциальные цифровые | ДМЦ-01 | ООО НПО "ЭКО-ИНТЕХ", г.Москва | 1 год | Перейти |
| 4971-75 | Уровни дифференциальные электроиндуктивные | 152 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
