Системы измерительно-управляющие PlantCruise/Experion LX, ГРСИ 61258-15
Номер госреестра:
61258-15
Наименование СИ:
Системы измерительно-управляющие
Обозначение типа:
PlantCruise/Experion LX
Производитель:
Фирма "Honeywell International Inc.", США; Фирма "Welco Technology (Suzhou) Limited", Китай; Фирма "Honeywell EOOD", Болгария
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
11.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59429
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительно-управляющие PlantCruise/Experion LX
Назначение средства измерений
Системы измерительно-управляющие PlantCruise
/
Experion LX (далее - системы)-
представляют собой измерительно-вычислительные и управляющие комплексы, предназна-
ченные для измерений аналоговых выходных сигналов датчиков в виде напряжения и силы
постоянного тока, сопротивления, в том числе выходных сигналов от термопар и термопре-
образователей сопротивления, а также приёма и обработки дискретных сигналов; регулиро-
вания на основе измерений параметров технологического процесса, выдачи сигналов сигна-
лизации, формирования управляющих аналоговых и дискретных сигналов.
Описание средства измерений
Системы включают в себя следующие измерительные компоненты:
- модули ввода-вывода серии 8 (до 80 шт. модулей ввода-вывода);
- контроллер С300 серии 8;
- модули ввода-вывода RTU2020 (до 9 шт.);
- контроллер RTU2020;
- оборудование верхнего уровня системы.
Модули ввода-вывода преобразуют поступающие на вход электрические сигналы в
цифровой код (модули ввода) или выполняют цифроаналоговое преобразование цифрового
кода в электрические сигналы. Также некоторые модули поддерживают протокол HART.
В состав систем могут входить следующие измерительные модули ввода-вывода:
- модули серии 8, принимающие сигналы от термопар и термопреобразователей со-
противления;
- модули серии 8, принимающие аналоговые сигналы в диапазоне от 4 до 20 мА по-
стоянного тока;
- модули дифференциальных аналоговых входов серии 8, принимающие несиммет-
ричные и дифференциальные сигналы;
- модули аналоговых выходов серии 8, формирующие выходные аналоговые в диапа-
зоне от 4 до 20 мА постоянного тока;
- модули дискретных входов серии 8 для подсчета импульсов, принимающие дискрет-
ные сигналы напряжением 24 В постоянного тока. Первые 16 каналов из 32 могут быть на-
строены для подсчета импульсов и измерения частоты (каждый канал настраивается отдель-
но);
- модули аналогового ввода RTU2020, , принимающие аналоговые сигналы в диапазо-
нах от 4 до 20 мА и от 1 до 5 В постоянного тока;
- модули аналогового вывода RTU2020, формирующие аналоговые сигналы в диапа-
зоне от 4 до 20 мА постоянного тока.
Также в состав системы могут быть включены модули дискретных входов и выходов.
Контроллеры С300 и RTU2020 обеспечивают реализацию функций управления на ос-
нове настраиваемого программного обеспечения. Они принимают сигналы от модулей вво-
да-вывода и формируют на основе измерительной информации управляющие сигналы.
Системы применяются для автоматизированного управления технологическими
процессами.
В состав верхнего уровня систем могут входить:
- модуль шлюза Profibus, обеспечивающий общую платформу, поддерживающую
интерфейс с сетями PROFIBUS DP и контроллером C300;
- операторские и инженерные рабочие станции;
- узел имитации SIM C300;
Лист № 2
Всего листов 8
- системы, реализующие сложные стратегии управления производством, такие как
моделирование производства, управление активами, система контроля режимов электроста-
ции (POMS), системы управления производством (такие как Business Flex и OptiVISION)
Структурная схема систем PlantCruise представлена на рисунке 1, фотография об-
щего вида системы с модулями ввода-вывода серии 8 на рисунке 2.

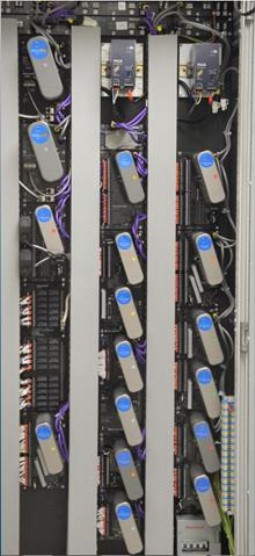

Рисунок 2 – Фотография общего вида системы с модулями ввода-вывода серии 8

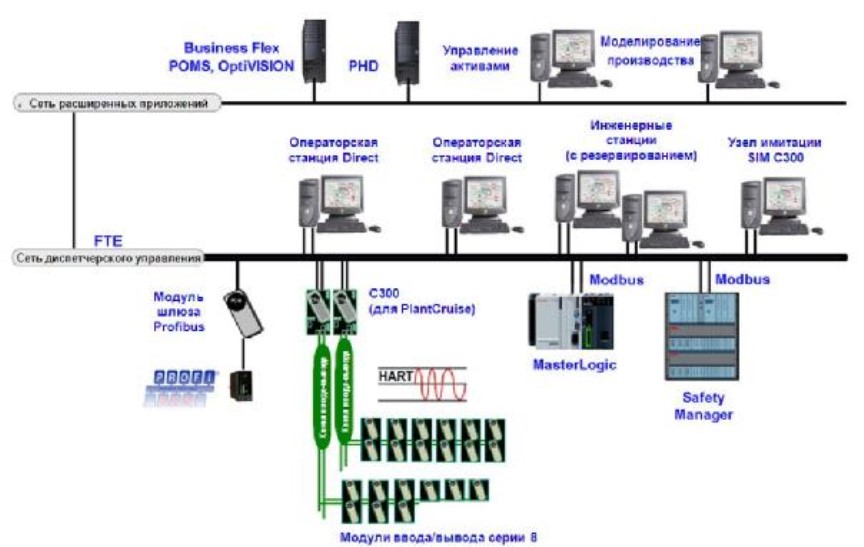

Рисунок 1 – Пример структурной схемы системы PlantCruise/Experion LX
Лист № 3
Всего листов 8
Программное обеспечение
Программное обеспечение (ПО) «PlantCruise» имеет архитектуру клиент-сервер и
состоит из нескольких программных компонентов, часть которых устанавливается опцио-
нально.
В базовый состав ПО «PlantCruise»: входят следующие программные компоненты:
- «Configuration Studio». Программная среда, обеспечивающая доступ к набору
средств конфигурирования. Инструменты и приложения для конфигурирования реализуют
создание модели предприятия, конфигурирование компонентов оборудования, создание ал-
горитмов управления для контроллеров, настройки различных компонентов вывода инфор-
мации и создание пользовательских мнемосхем.
- «Программное обеспечение сервера PlantCruise». Поддерживает связь с сетью
управления процессом, обеспечивая в реальном времени запись в базы данных на
SQL-сервере данных, принятых от приборов учета и групп телеинформации, предоставляет
данные локальным или сетевым клиентским приложениям, выполняет ряд вспомогательных
функций: создание резервных копий баз данных, очистку баз от устаревшей информации и
другие.
- «Программное обеспечение станции PlantCruise». Обеспечивает конфигурирование
в оперативном режиме базы данных реального времени, уведомляет о деятельности систе-
мы, включая сигнализацию и системные события, предоставляет детальное и обзорное ото-
бражение информации о технологическом процессе, автоматически исполняет запланиро-
ванные задачи.
На сервере PlantCruise и рабочей станции PlantCruise установлены универсальные
программные компоненты и модули (службы).
Метрологически значимые части ПО «PlantCruise»:
- PlantCruise Control Data Access Server – служба получения и передачи данных с
внешних контроллеров;
- PlantCruise ER Server - служба загрузки базы данных инженерного репозитория;
- PlantCruise GCL Name Server – служба имен системы клиент – сервис;
- PlantCruise Server Operator Management – служба управления паролями доступа;
- PlantCruise Server System – основная служба запуска системных приложений;
- PlantCruise System Repository - служба загрузки базы данных процессов.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
40X.X.XX.XX
Значения
PlantCruise GCL
Name Server
glcnameserver.exe
кационный номер) ПО
Таблица 1а - Идентификационные данные программного обеспечения
Идентификационные дан-
ные (признаки)
Идентификационное на-PlantCruise ControlPlantCruise ER
именование ПОData Access ServerServer
Имя исполняемого файлаpscdasrv.exeErServer.exe
Номер версии (идентифи-
40X.X.XX.XX40X.X.XX.XX
Цифровой идентификатор 16f467a004b6ebb363afca6f4f8cde8
ПО6000a3f9f831d4d05c23f63c73149b018
e92065b863931799
020b23a93c354cef
Лист № 4
Всего листов 8
PlantCruise Sys-
tem Repository
SysRep.exe
40X.X.XX.XX
файла
Таблица 1б - Идентификационные данные программного обеспечения
Идентификацион-
ные данные (при-Значения
знаки)
Идентификацион-PlantCruise Server
ное наименование Operator Manage-PlantCruise Server System
ПОment
Имя исполняемого
Hsc_oprmgmt.exeHSCSERVER_Servicehost.exe
Номерверсии
(идентификацион-40X.X.XX.XX40X.X.XX.XX
ный номер) ПО
Цифровой иденти- 8a64ec8a38fa66f17bcd0ebe7b93f659efb
фикатор ПО27457759487abacf8996928ba09b5
947466ca0c3ac75c
b96c890e10c60f39
43X.X.XX.XX
Значения
PlantCruise GCL
Name Server
glcnameserver.exe
кационный номер) ПО
Таблица 1в - Идентификационные данные программного обеспечения
Идентификационные дан-
ные (признаки)
Идентификационноена- PlantCruise Control Da-PlantCruise ER
именование ПО ta Access ServerServer
Имя исполняемого файлаpscdasrv.exeErServer.exe
Номер версии (идентифи-
43X.X.XX.XX43X.X.XX.XX
Цифровой идентификатор beb0f4f193fb010c71 360e784b91356f72
ПО aae3cb970d4463 5a397a7e909e887d
380423bd2a3fc4c1
94288e9323a248dc
PlantCruise System
Repository
SysRep.exe
43X.X.XX.XX
Значения
наименование ПО
PlantCru se Server
файл
Таблица 1г - Идентификационные данные программного обеспечения
Идентификационные
данные (признаки)
Идентификационное
Operator
i
Manage-PlantCruise Server System
ment
Имя а
исполняемого
Hsc_oprmgmt.exeHSCSERVER_Servicehost.exe
Номер версии (иден-
тификационный но- 43X.X.XX.XX43X.X.XX.XX
мер) ПО
Цифровойиденти- 8a64ec8a38fa66f17b acb737cfc46f71460
фикатор ПО 27457759487aba364b6a3b7b1c136
819683124295e124
b9b672a95bbb798a
Примечания:
1. Номер версии ПО определяют первые две цифры (3Х, 4Х), в качестве букв «XX»
могут использоваться любые символы.
2. Цифровой идентификатор вычисляется по алгоритму md5.
Метрологическиехарактеристикисистемизмерительно-управляющих
PlantCruise/Experion LX, приведённые в таблицах 2, 3, нормированы с учётом метрологиче-
ски значимого ПО.
В ПО «PlantCriuse» защита от непреднамеренных и преднамеренных изменений мет-
рологически значимой части ПО и измеренных данных осуществляется:
- автоматическим контролем целостности метрологически значимой части ПО;
- защитой записей об информации, хранимой в базе данных;
- контролем целостности данных в процессе выборки из базы данных;
Лист № 5
Всего листов 8
- автоматической фиксацией в журнале работы факта обнаружения дефектной ин-
формации в базе данных;
- автоматическим контролем доступа к хранимой информации, согласно роли опера-
тора, используемых стратегий доступа и имеющихся у оператора прав;
- настройкой доступа, для фиксации в журналах работы фактов (не)успешного дос-
тупа пользователей к хранимой информации.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-
ню «средний» по Р 50.2.077-2014
Метрологические и технические характеристики
Основные технические характеристики измерительных каналов системы приведены в
таблицах 2, 3.
Сигналы
Модули
На входе
16 бит
16 бит
Таблица 2 – Метрологические характеристики модули ввода-вывода серии 8
Пределы допускае- Пределы допускае-
Коли-мой основной по-мой погрешности в
чествогрешностирабочих условиях
кана- На вы- γ – приведённая, применения
ловходеΔ - абсолютнаяγ – приведённая,
Δ - абсолютная
8C-PAINA116
8U-PAINA1(анало-от 4 доγ =± 0,075 % отγ =± 0,15 % от диа-
8C-PAIHA1 говый 20 мА диапазона пазона
8U-PAIHA1вход)
от минус 20 доγ =± 0,05 % от
100 мВ диапазона
сигналы отΔ = ± 0,7 °С
термопар* ти-
пов:
J (от минус 200
до 1200 °С)
К (от минусΔ =± 1,0 °С
100 до
Пределы допус-
1370 °С)
каемой дополни-
Е (от минусΔ =± 0,7 °С
тельной приве-
200 до
дённой погрешно-
16
1000 °С)
сти от изменения
8C-PAIMA1(анало-
Т (от минус Δ =± 1,1 °С
т
е
мп
ер
атур
ы
8U-PAIMA1говый
230 до 400 °С)окр.ср
е
ды
вход)
В (от 100 доΔ =± 0,86 °С
γ =± 0,02 % от
1820 °С)
диап. измер./10°С
S (от 0 до Δ =± 1,1 °С
1700 °С)
R (от 0 доΔ =± 1,1 °С
1700 °С)
сигналы от
термопреобра-
зователей со-
противленияΔ =± 0,44 °С
Pt100 (от ми-
нус 180 до
800 °С)
Сигналы
Модули
На входе
16 бит
16 бит
от 0 до 1 кГц
им-32 бит
Лист № 6
Всего листов 8
Окончание таблицы 2
Пределы допускае- Пределы допускае-
Коли-мой основной по-мой погрешности в
чествогрешностирабочих условиях
кана- На вы- γ – приведённая, применения
ловходеΔ - абсолютнаяγ – приведённая,
Δ - абсолютная
16от 1 до 5 В
(диф-
ферен-
8C-PAIH54циаль-γ =± 0,075 % отγ =± 0,15 % от диа-
8U-PAIH54 ный от 4 до 20 мА диапазона пазона
анало-
говый
вход)
8C-PAONA116
8U-PAONA1(анало-от 4 доγ =± 0,2 % от диа-γ =± 0,3 % от диа-
8C-PAOHA1 говый 20 мА пазона пазона
8U-PAOHA1выход)
32
8C-PDIPA1
(счет
Δ =± 1 имп.
8U-PDIPA1
пуль-
в рабочих условиях применения
сов)
Примечание *- пределы допускаемой абсолютной погрешности канала компенсации темпера-
туры холодного спая ± 0,5 °С.
Модули
5 В
выйпазоназона
RTU2020 AO12 бит
RTU2020 PI32 бит
Таблица 3 – Метрологические характеристики контроллеров RTU2020
СигналыПределы допускае-Пределы допускае-
Коли- мой основной по-мой погрешности в
чествогрешностирабочих условиях
кана- На входе На выходе γ – приведённая, применения
ловΔ - абсолютнаяγ – приведённая,
Δ - абсолютная
8 (ана-от 1 до
RTU2020
A
I
лого-
от 4 до
16 б
и
т
γ =± 0,1 % от диа-γ =±0,2 % от диапа-
вход) 20 мА
2 (ана-
лого-от 4 доγ =± 0,2 % от диа-γ =±0,3 % от диапа-
вый 20 мА пазона зона
выход)
2 (счет
им-от 0 доΔ =± 1 имп.
пуль-10 кГцв рабочих условиях применения
сов)
Рабочие условия применения:
температура окружающего воздуха:
- модулей ввода-вывода серии 8 и контроллеров С300 от 0 до 60
°
С;
- для модулей ввода-вывода и контроллеров RTU2020 от минус 40 до 75
°
С.
относительная влажность от 5 до 95 % без конденсации влаги, от 10 до 90 % (без кон-
денсации при температуре
>
40
°
С);
Лист № 7
Всего листов 8
Напряжение питания, габаритные размеры и масса - в зависимости от конфигурации
системы.
Знак утверждения типа
наносится типографским методом на титульный лист руководства по эксплуатации.
Комплектность средства измерений
1. Системы измерительно-управляющие PlantCruise/Experion LX - комплектация
согласно заказу;
2. Руководство по эксплуатации.
Поверка
осуществляется в соответствии с документом МИ 2539-99 с изменением № 1, утвержденным
ФГУП «ВНИИМС» 28.11.2011 г. "ГСИ. Измерительные каналы контроллеров, измерительно-
вычислительных, управляющих, программно-технических комплексов. Методика поверки".
Перечень основных средств поверки: калибратор – вольтметр универсальный В1-28 (∆
U
=
±(0,003%U+0,0003%U
м
); ∆
I
= ±(0,006%I+0,002%I
м
)), мера электрического сопротивления по-
стоянного тока многозначная Р 3026-1 (кл.т. 0,002/1,5
·
10
-6
), генератор сигналовГ3-
122 (∆
f
= ±5
·
10
-7
f), частотомер электронно-счётный Ч3-64.
Сведения о методиках (методах) измерений
Метод измерений приведён в руководстве по эксплуатации «Системы измеритель-
но-управляющие PlantCruise/Experion LX. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системам
измерительно-управляющим PlantCruise/Experion LX
ГОСТ Р 52931-2008«Приборы контроля и регулирования технологических процес-
сов. Общие технические условия»
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения»
Техническая документация фирмы-изготовителя
Изготовитель
Honeywell International Inc., США.
Адрес: 101 Коламбия Роуд, Морристаун, НДж. 07962, США
Тел. ( 973) 455 26 57
Welco Technology (Suzhou) Limited, Китай,
Адрес: No. 198, Xinglong Street, Suzhou Industrial Park, Suzhou, China.
Postal Code:215126
Tel : (86-512) 6283-8860, Китай
Honeywell EOOD, Болгария
Адрес: 1528 Sofia 64, Hristofor Columb blvd.
Sofia Airport Center Logistics building 1.
Тел. + 359 ( 0) 2 40 29 564
Лист № 8
Всего листов 8
Заявитель
ЗАО «Хоневелл»
ИНН 7710065870
г. Москва, ул. Киевская, д.7
тел. (495) 796-98-00
Испытательный центр
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт
метрологической службы» (ФГУП «ВНИИМС»),
Адрес: Москва, 119361, Россия, ул. Озерная, д.46,
тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
e-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»____________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 34291-07 | Системы ввода-вывода распределенные | Fastwel I/O | ЗАО "НПФ "ДОЛОМАНТ", г.Москва | 5 лет | Перейти |
| 72772-18 | Системы безопасности программируемые электронные | HiaGuard | Компания "HollySys Group (HollySys)", Китай | 4 года | Перейти |
| 7071-79 | Комплексы измерительно-вычислительные | ИВК-7, ИВК-8 | Нет данных | Нет данных | Перейти |
| 34271-07 | Аппаратура геодезическая спутниковая двухчастотная системы GPS | SOKKIA GSR2700IS/GSR2700ISX/GSR2700RS | Фирма "POINT, Inc.", США | 1 год | Перейти |
| 62027-15 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 35 кВ "Соловьевск" | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
