Номер госреестра:

61219-15

Наименование СИ:

Измерители параметров электробезопасности электроустановок

Обозначение типа:

MPI-530

Производитель:

Фирма "Sonel S.A.", Польша

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

24.07.2021

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 59386

об утверждении типа средства измерений

Лист № 1

Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители параметров электробезопасности электроустановок MPI-530

Назначение средства измерений

Измерители параметров электробезопасности электроустановок MPI-530 (далее измерители)

предназначены для:

измерения действующего значения напряжения переменного тока;

измерения частоты переменного тока;

измерения действующего значения силы переменного тока;

измерения полной мощности;

измерения среднеквадратического значения гармонических составляющих напряжения и си-

лы тока;

измерения суммарного коэффициента гармонических составляющих напряжения и силы то-

ка;

измерения полного сопротивления цепи “фаза-нуль”, “фаза-фаза”, “фаза-защитный провод-

ник”;

измерения полного сопротивления цепи “фаза-защитный проводник” без срабатывания УЗО;

измерения силы тока и времени отключения УЗО типов AC, A, B;

измерения действующего значения напряжения прикосновения;

измерения действующего значения напряжения помех;

измерения электрического сопротивления вспомогательных электродов;

измерения электрического сопротивления заземляющего устройства без использования кле-

щей;

измерения электрического сопротивления заземляющего устройства с использованием кле-

щей;

измерения электрического сопротивления заземляющего устройства бесконтактным мето-

дом;

измерения электрического сопротивления защитных проводников;

измерения электрического сопротивления малым током;

измерения сопротивления электроизоляции;

измерения сопротивления электроизоляции с использованием адаптеров WS-03, WS-04;

измерения освещенности с использованием датчика люксметра LP1;

вычисления ожидаемого тока короткого замыкания цепи “фаза-нуль”, “фаза-фаза”, “фаза-

защитный проводник”;

вычисления удельного сопротивления грунта.

Описание средства измерений

Измерители параметров электробезопасности электроустановок MPI-530 представляют со-

бой многофункциональные измерительные приборы, конструктивно выполненные во влагостой-

ком защитном корпусе. Принцип действия измерителей основан на преобразовании входных

сигналов в цифровую форму быстродействующим АЦП, дальнейшей его обработке и отобра-

жении результатов измерений на жидкокристаллическом дисплее.

На передней панели измерителей расположены гнезда для подключения соединительных

проводов и датчика люксметра, поворотный позиционный переключатель (для задания режи-

мов работы), жидкокристаллический цифровой дисплей и разъемы для подключения измери-

тельных клещей.

Лист № 2

Всего листов 11

Питание измерителей обеспечивается никелево-магниевыми аккумуляторными батареями

SONEL-07 4,8 В с подзарядкой с помощью внешнего зарядного устройства, подключаемого к

сети переменного тока 220-230 В.

Измерители имеют следующие функциональные возможности: автоматический выбор

диапазона измерения, автоматическое выключение неиспользуемого измерителя (функция

AUTO-OFF), память измерений и способность передать сохраненные данные в компьютер, сиг-

нализация разряда элементов питания.

MPI-530 может поставляться в модификации, которая обладает возможностью проведе-

ния измерений параметров УЗО в электроустановках с изолированной нейтралью (IT-системы).

В этом случае маркировка MPI-530 дополняется аббревиатурой IT.

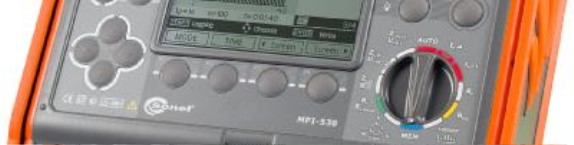

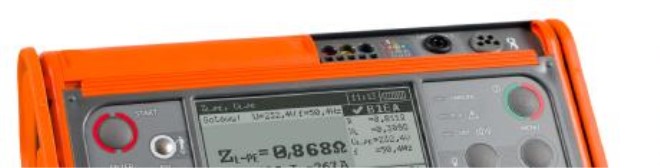

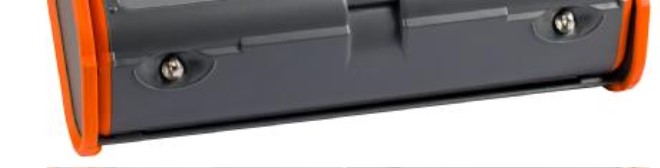

Рисунок 1 - Фотография общего вида измерителей параметров электробезопасности

электроустановок MPI-530.

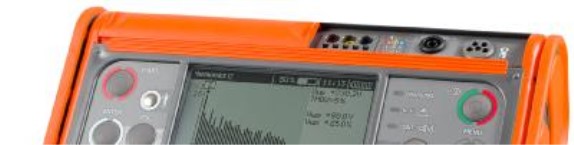

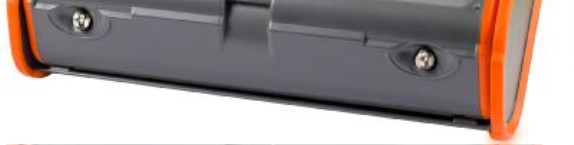

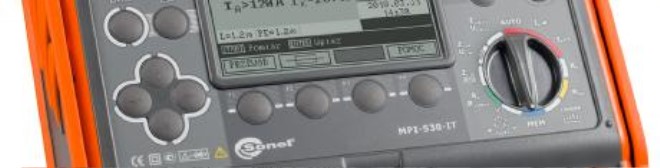

Рисунок 2 - Фотография общего вида измерителей параметров электробезопасности

электроустановок MPI-530 в исполнении IT.

Лист № 3

Всего листов 11

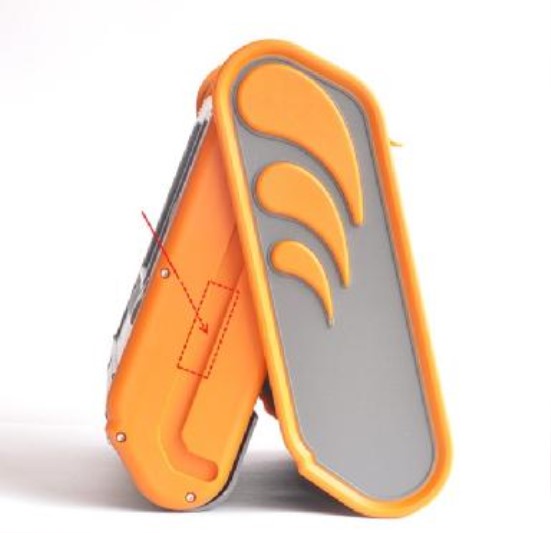

Рисунок 3 – Место пломбирования MPI-530.

Программное обеспечение

Управление режимами работы и настройками измерителей осуществляется с помощью

внутреннего программного обеспечения, которое встроено в защищённую от записи память

микроконтроллера, что исключает возможность его несанкционированных настройки и

вмешательства, приводящим к искажению результатов измерений. Идентификационные данные

программного обеспечения анализаторов представлены в таблице 1.

Наименование ПО

Таблица 1 – Идентификационные данные программного обеспечения измерителей параметров

электробезопасности электроустановок MPI-530.

Идентификационное на-Номер версии (идентификационный

именование ПО номер) ПО

MPI-5301.19.000x7f8c

Уровень защиты от непреднамеренных и преднамеренных изменений – «высокий» в

соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Основные метрологические и технические характеристики измерителей параметров

электробезопасностиэлектроустановокMPI-530представленывтаблице2.

Таблица 2 – метрологические характеристики измерителей MPI-530

Функция измерителей

Диапазоны

измерений

Разрешение

от 0 до 299,9 В

от 300 до 500 В

0,1 В

1 В

± (0,02·U

изм

+ 4 е.м.р.)

± (0,02·U

изм

+ 2 е.м.р.)

от 45 до 65 Гц

0,1 Гц

± (0,001∙f

изм

+ 1 е.м.р.)

Пределы допускаемой

абсолютной

погрешности измерений

Измерение действующего

значения напряжения пере-

менного тока

(диапазон частоты от 45 Гц

до 65 Гц)

Измерение частоты перемен-

ного тока (диапазон напря-

жения

Функция измерителей

Диапазоны

измерений

Измерение действующего

значения силы переменного

тока (номинальная частота

сети 50 Гц, 60 Гц)

Лист № 4

Всего листов 11

Пределы допускаемой

Разрешениеабсолютной

погрешности измерений

от 50 В до 500 В)

С измерительными клещами C-6

от 10 до 99,9 мА

0,1 мА ± (0,08∙I

изм

+ 3 е.м.р.)

от 100 до 999 мА 1 мА ± (0,08∙I

изм

+ 3 е.м.р.)

от 1,00 до 9,99 А 0,01 А ± (0,06∙I

изм

+ 5 е.м.р.)

С измерительными клещами C-3

от 10 до 99,9 мА

0,1 мА± (0,08∙I

изм

+ 3 е.м.р.)

от 100 до 999 мА

1 мА ± (0,08∙I

изм

+ 3 е.м.р.)

от 1,00 до 9,99 А 0,01 А ± (0,06∙I

изм

+ 5 е.м.р.)

от 10,0 до 99,9 А 0,1 А ± (0,05∙I

изм

+ 5 е.м.р.)

от 100 до 999 А

1 А ± (0,05∙I

изм

+ 5 е.м.р.)

С гибкими клещами F-1, F-2, F-3

от 1 до 9,99 А

0,01 А± (0,001∙I

ном

+ 2 е.м.р.)

от 10,0 до 99,9 А

0,1 А± (0,001∙I

ном

+ 2 е.м.р.)

от 100 до 999 А 1 А± (0,001∙I

ном

+ 2 е.м.р.)

от 1,00 до 3,00 кА

1 кАне нормируется

С измерительными клещами C-6

f: от 45 Гц до 65 Гц)

составляющих силы тока I

клещей

0,1 %

от 0 до 999

∙А

1 В∙А ± (0,1∙S

изм

+ 3 е.м.р.)

от 1 до 5,00 кВ∙А 0,01 кВ∙А ± (0,08∙S

изм

+ 5 е.м.р.)

С измерительными клещами C-3

Измерение полной мощности

от 0 до 999 В∙А

1 В∙А± (0,1∙S

изм

+ 5 е.м.р.)

(U: от 0 В до 500В;

от 1 до 9,99 к

∙А

0,01 кВ∙А ± (0,08∙S

изм

+ 5 е.м.р.)

I: от 10 мА до 1 кА – С-3; от 10 до 99,9 кВ∙А 0,1 кВ∙А ± (0,08∙S

изм

+ 5 е.м.р.)

от 10 мА до 3 кА – F-1, F-2, от 100 до 500 кВ∙А 1 кВ∙А ± (0,08∙S

изм

+ 5 е.м.р.)

F-3;

С гибкими клещами F-1, F-2, F-3

от 10 мА до 10 А – С-6;

от 0 до 999 В∙А

1 В∙А ± (0,1∙S

изм

+ 9 е.м.р.)

от 1 до 9,99 кВ∙А

0,01 кВ∙А ± (0,1∙S

изм

+ 6 е.м.р.)

от 10 до 99,9 к

∙А

0,1 кВ∙А± (0,1∙S

изм

+ 5 е.м.р.)

от 100 до 500 кВ∙А 1 кВ∙А± (0,1∙S

изм

+ 5 е.м.р.)

от 501 до 999 кВ∙А

1 к

∙А не нормиру

тся

от 1,00 до 1,50 МВ∙А

0,01 МВ∙Ане нормируется

(h=1..15)

Измерение среднеквадратиче-

От 0 до 299,9 В

0,1 В ± (0,05∙ U

H,h изм

+ 3 е.м.р.)

ского значения гармонических

т 300 до 500 В

1 В ± (0,05∙ U

H,h изм

+ 3 е.м.р.)

составляющих напряжения(h=16..40)

H,h

От 0 до 299,9 В

0,1 В ± (0,05∙ U

H,h изм

+ 10 е.м.р.)

От 300 до 500 В

1 В ± (0,05∙ U

H,h изм

+ 10 е.м.р.)

Измерение среднеквадратиче-

В зависимости от типа используемых

ского значения гармонических

(но не более 10 А для C-6 и 1000А

± 0,1∙ I

H,h изм

H,h

для С-3, F-1, F-2, F-3)

Измерение суммарного ко-

эффициентагармоническихОт 0 до 999,9 %

составляющих напряжения (для U

изм

> 1%· Unom)

THD

( h = 2..40)

± 0,05· THD изм

Функция измерителей

Диапазоны

измерений

Разрешение

Измерение суммарного ко-

эффициента гармонических

составляющих силы тока

THD

( h = 2..40)

От 0 до 999,9 %

(для I

изм

> 1%· Inom)

0,1 %

± 0,1· THD

изм

от 0 до 19,999 Ом

от 20 до 199,99 Ом

от 200 до 1999,9 Ом

0,001 Ом

0,01 Ом

0,1 Ом

± (0,05∙Z

изм

+ 30 е.м.р.)

± (0,05∙Z

изм

+ 30 е.м.р.)

± (0,05∙Z

изм

+ 30 е.м.р.)

от 0 до 19,99 Ом

от 20 до 199,9 Ом

от 200 до 1999 Ом

0,01 Ом

0,1 Ом

1 Ом

± (0,06∙Z

изм

+ 10 е.м.р.)

± (0,06∙Z

изм

+ 5 е.м.р.)

± (0,06∙Z

изм

+ 5 е.м.р.)

Измерение силы тока отклю-

чения УЗО для дифференци-

ального пульсирующего од-

нонаправленного тока и по-

стоянного пульсирующего

тока с постоянной состав-

ляющей 6 мА.

Номинальный ток (I

∆N

)

10 мА

30 мА

100 мА

300 мА

500 мА

Измерение силы тока отклю-

чения УЗО для дифференци-

ального постоянного тока.

Номинальный ток (I

∆N

)

10 мА

30 мА

100 мА

300 мА

500 мА

Лист № 5

Всего листов 11

Пределы допускаемой

абсолютной

погрешности измерений

Измерение полного сопро-

тивления цепи «фаза-нуль»,

«фаза-фаза», «фаза-

защитный проводник»

Измерение полного сопро-

тивления цепи «фаза-

защитный проводник» без

срабатывания УЗО

Измерение силы тока отклю-

чения УЗО для дифференци-

ального синусоидального то-

ка.

Номинальный ток (I

∆N

)

10 мА

30 мА

100 мА

300 мА

500 мА

1000 мА

от 3,3 до 10 мА

от 9 до 30 мА

от 33 до100 мА

от 90 до 300 мА

от 150 до 500 мА

от 330 до 1000 мА

0,1 мА

1 мА

0,05∙ I

∆N

± 0,05∙ I

∆N

± 0,05∙ I

∆N

± 0,05∙ I

∆N

± 0,05∙ I

∆N

± 0,05∙ I

∆N

от 3,5 до 20 мА

от 10,5 до 42 мА

от 35 до 140 мА

от 105 до 420 мА

от 175 до 700 мА

0,1 мА

1 мА

± 0,1∙ I

∆N

± 0,1∙ I

∆N

± 0,1∙ I

∆N

± 0,1∙ I

∆N

± 0,1∙ I

∆N

от 2 до 20 мА

от 6 до 60 мА

от 20 до 200 мА

от 60 до 600 мА

от 100 до 1000 мА

0,1 мА

1 мА

± 0,1∙ I

∆N

± 0,1∙ I

∆N

± 0,1∙ I

∆N

± 0,1∙ I

∆N

± 0,1∙ I

∆N

Функция измерителей

Диапазоны

измерений

Разрешение

от 0 до 300 мc

от 0 до 150 мc

от 0 до 40 мc

1 мс

± (0,02∙t

изм

+ 2 е.м.р.)

± (0,02∙ t

изм

+ 2 е.м.р.)

± (0,02∙ t

изм

+ 2 е.м.р.)

± (0,02∙ t

изм

+ 2 е.м.р.)

от 0 до 9,9 В

от 10 до 99,9 В

0,1 В

± (0,1∙Ub

изм

+ 5 е.м.р.)

± 0,15∙Ub

изм

от 0 до 100 В

1 В

(0,02∙U

N изм

+ 3 е.м.р.)

± (0,05∙( R

Sизм

+ R

Eизм

Hизм

) + 3 е.м.р.)

Измерение сопротивления

заземляющего устройства с

использованием клещей

от 0 до 9,99 Ом

от 10 до 19,9 Ом

от 20 до 99,9 Ом

0,01 Ом

0,1 Ом

± (0,1∙ R

E изм

+ 4 е.м.р.)

± (0,1∙ R

E изм

+ 4 е.м.р.)

± (0,2∙ R

E изм

+ 4 е.м.р.)

Измерение сопротивления

защитных проводников

Измерение сопротивления

электроизоляции (для Un =

50 В, 100 В, 250 В, 500 В,

1000В)

Лист № 6

Всего листов 11

Пределы допускаемой

абсолютной

погрешности измерений

от 0 до 500 мc

от 0 до 200 мc

от 0 до 150 мc

1 мс

± (0,02∙ t

изм

+ 2 е.м.р.)

± (0,02∙ t

изм

+ 2 е.м.р.)

± (0,02∙ t

изм

+ 2 е.м.р.)

± (0,02∙ t

изм

+ 2 е.м.р.)

Измерение времени отклю-

чения УЗО.

Общего типа:

0,5∙ I

∆N

1 ∙ I

∆N

2 ∙ I

∆N

5 ∙ I

∆N

Селективного типа:

0,5∙ I

∆N

1 ∙ I

∆N

2 ∙ I

∆N

5 ∙ I

∆N

Измерение действующего

значения напряжения при-

косновения

Измерение напряжения по-

мех переменного тока

Измерение сопротивления

вспомогательных электродов

и R

Измерение сопротивления

заземляющего устройства без

использования клещей

(3p, 4p)

от 0 до 999 Ом

от 1,00 до 9,99 кОм

от 10,0 до 20,0 кОм

от 0 до 9,99 Ом

от 10 до 99,9 Ом

от 100 до 999 Ом

от 1 до 1,99 кОм

от 0 до 9,99 Ом

от 10 до 99,9 Ом

от 100 до 999 Ом

от 1 до 1,99 кОм

1 Ом

0,01 Ом

0,1 кОм

0,01 Ом

0,1 Ом

1 Ом

0,01 кОм

0,01 Ом

0,1 Ом

1 Ом

0,01 кОм

± (0,02∙R

E изм

+ 4 е.м.р.)

± (0,02∙ R

E изм

+ 3 е.м.р.)

± (0,02∙ R

E изм

+ 3 е.м.р.)

± (0,02∙ R

E изм

+ 3 е.м.р.)

± (0,08∙R

изм + 4 е.м.р.)

± (0,08∙ R

изм + 4 е.м.р.)

± (0,08∙ R

изм + 4 е.м.р.)

± (0,08∙ R

изм + 4 е.м.р.)

Измерение сопротивления

заземляющего устройства

бесконтактным методом с

использованием двух клещей

Измерение электрического

сопротивления малым током

Измерение сопротивления

электроизоляции с использо-

ванием адаптеров WS-03,

WS-04 (для Un = 50 В, 100 В,

250 В, 500 В)

от 0 до 19,99 Ом

от 20 до 199,9 Ом

от 200 до 400 Ом

от 0 до 199,9 Ом

от 200 до 1999 Ом

от 0 до 1999 кОм

от 2 до 19,99 МОм

от 20 до 199,9 МОм

от 200 до 999 МОм

от 1,00 до 9,99 ГОм

от 0 до 1999 кОм

от 2 до 19,99 МОм

от 20 до 199,9 МОм

от 200 до 999 МОм

от 1,00 до 2,00 ГОм

0,01 Ом

0,1 Ом

1 Ом

0,1 Ом

1 Ом

1 кОм

0,01 МОм

0,1 МОм

1 МОм

0,01 ГОм

1 кОм

0,01 МОм

0,1 МОм

1 МОм

0,01 ГОм

± (0,02·R

CONT изм

+ 3 е.м.р.)

± (0,02· R

CONT изм

+ 3 е.м.р.)

± (0,02· R

CONT изм

+ 3 е.м.р.)

± (0,03·R

изм

+ 3 е.м.р.)

± (0,03·R

изм

+ 3 е.м.р.)

± (0,03·R

ISO изм

+ 8 е.м.р.)

± (0,03· R

ISO изм

+ 8 е.м.р.)

± (0,03· R

ISO изм

+ 8 е.м.р.)

± (0,03· R

ISO изм

+ 8 е.м.р.)

± (0,04· R

ISO изм

+ 6 е.м.р.)

± (0,05· R

ISO изм

+ 8 е.м.р.)

± (0,05· R

ISO изм

+ 8 е.м.р.)

± (0,05· R

ISO изм

+ 8 е.м.р.)

± (0,05· R

ISO изм

+ 8 е.м.р.)

± (0,06· R

ISO изм

+ 6 е.м.р.)

Диапазоны

измерений

Измерение освещенности с

использованием датчика

люксметра LP1

Лист № 7

Всего листов 11

Пределы допускаемой

Функция измерителейРазрешениеабсолютной

погрешности измерений

От 0 до 99,9 лк 0,1 лк ± 0,08· E

V изм

От 100 до 999 лк 1 лк ± 0,08· E

V изм

От 1,00 до 9,99 клк 0,01 клк ± 0,08· E

V изм

От 10,0 до 19,9 клк 0,1 клк ± 0,08· E

V изм

Примечания

1.U

изм

– измеренное значение напряжения переменного тока;

2.f

изм

– измеренное значение частоты переменного тока;

3.I

изм

– измеренное значение силы переменного тока;

4.I

ном

- номинальное значение предела диапазона измерения клещей. Для клещей серии F = 3000 А;

5.S

изм

– измеренное значение полной мощности;

6.U

H, hизм

– измеренное значение гармоническихсоставляющих напряжения;

7.I

H, hизм

– измеренное значение гармонических составляющихсилы тока;

8. THD

изм – измеренное значение суммарного коэффициента гармоническихсоставляющих напряже-

ния;

9.Unom – номинальное значение напряжения, установленное в измерителе. Возможны установки на-

пряжений из группы: 110/190 В, 115/200 В, 127/200 В, 220/380 В, 230/400 В, 240/415 В (межфазное/

линейное). Таким образом возможна установка номинального напряжения в диапазоне от 100 до 415

В;

10. THD

изм – измеренное значение суммарного коэффициента гармоническихсоставляющих силы тока;

11. Z

изм

– измеренное значение полного сопротивления петли короткого замыкания;

12. I

∆N

–номинальное значение отключающего дифференциального тока;

13. t

изм

– измеренное значение времени отключения УЗО;

14. Ub

изм

– измеренное значение напряжения прикосновения;

15. U

Nизм

– измеренное значение напряжения переменного тока помех;

16. R

Eизм

– измеренное значение сопротивления заземляющего устройства;

17. R

Sизм

, R

Hизм

– измеренное значение сопротивления вспомогательных электродов;

18. R

Eизм

– измеренное значение сопротивления заземляющего устройства;

19. Rcont

изм

– измеренное значение сопротивления защитных проводников;

20. R

изм

– измеренное значение электрического сопротивления малым током;

21. Riso

изм

– измеренное значение сопротивления электроизоляции;

22. Un – значение тестового напряжения постоянного тока;

23. Ev

изм

– измеренное значение уровня освещенности;

24. е.м.р. – единица младшего разряда.

25. Начало диапазона измерения сопротивления электроизоляции R

ISO

(согласно ГОСТ Р 61557-2-2005

(IEC 61557-2:1997)): от 50 кОм.

26. Диапазон измерения полного сопротивления цепи “фаза-нуль”, “фаза-фаза” и “фаза-защитный про-

водник” Z (согласно ГОСТ Р МЭК 61557-3-2006 (IEC 61557-3:1997)): от 0,13 Ом до 1999 Ом.

27. Диапазон измерения полного сопротивления цепи “фаза-защитный проводник” без срабатывания

УЗО Z (согласно ГОСТ Р МЭК 61557-3-2006 (IEC 61557-3:1997)): от 0,5 Ом до 1999 Ом.

28. Диапазон измерения сопротивления защитных проводников Rcont (согласно ГОСТ Р МЭК 61557-4-

2005 (IEC 61557-4:1997)): от 0,12 до 400 Ом.

29. Начало диапазона измерения сопротивления заземляющего устройства R

(согласно ГОСТ Р МЭК

trial-5-2008 (IEC 61557-5:1997)): от 0,5 Ом (1 Ом для бесконтактного метода.)

Масса, кг, не более:

Степень защиты корпуса

Питание

Таблица 3 – Основные технические характеристики измерителей

ХарактеристикаЗначение

Аккумулятор 4,8 В с возможностью заряда

от электросети 220-230 В; 50/60 Гц

Габаритные размеры

(длина

ширина

высота), мм:

223

228

2,2

IP54

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность, %

- Высота (над уровнем моря), м, не более

От 0 до 50

От 20 до 80

3000

Лист № 8

Всего листов 11

Характеристика

Наработка на отказ не менее, ч

Средний срок службы не менее, лет

Значение

45000

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель измерителей методом трафаретной печати и

на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Стандартный комплект поставки измерителей параметров электробезопасности электроустановок

MPI-530 представлен в таблице 4. Дополнительная комплектация измерителей (поставляемая по

отдельному заказу) представлена в таблице 5.

1 экз.

Количество

1 шт.

2 шт.

1 шт.

Таблица 4 – Стандартный комплект поставки измерителей

Наименование

Измеритель параметров электробезопасности электроустановок MPI-530

Измеритель параметров электробезопасности электроустановок MPI-530.

Руководство по эксплуатации

Измеритель параметров электробезопасности электроустановок MPI-530.

Методика поверки.

Адаптер WS-03 и кнопкой СТАРТ

Провод измерительный 1,2 м с разъемами «банан» желтый

Провод измерительный 1,2 м с разъемами «банан» красный

Провод измерительный 1,2 м с разъемами «банан» голубой

Провод измерительный 15 м на катушке, голубой

Провод измерительный 30 м на катушке, красный

Кабель интерфейса USB

Зажим "Крокодил" изолированный желтый К02

Зажим "Крокодил" изолированный красный К02

Зонд острый с разъемом «банан» желтый, кат

Зонд острый с разъемом «банан» красный

Зонд острый с разъемом «банан» голубой

Зонд измерительный для забивки в грунт 30 см

Зарядное устройство для аккумуляторов Z7

Кабель для зарядного устройства (230В)

Кабель для питания зарядного устройства от автомобиля

Футляр для измерителя и принадлежностей

Комплект ремней "Свободные руки"

Датчик люксметра LP1 с адаптером WS-06

Аккумуляторная батарея NiMH SONEL-07 4,8V

1 шт.

Таблица 5 – дополнительная комплектация измерителей

Наименование

Адаптер WS-04

Адаптер AutoISO-1000C

Измерительные клещи C-3

Измерительные клещи C-6

Измерительные клещи F-1

Измерительные клещи F-2

Лист № 9

Всего листов 11

Наименование

Измерительные клещи F-3

Передающие клещи N-1

Поверка

Поверка измерителей осуществляется по документу MPI-530-15 МП «Измерители параметров

электробезопасности электроустановок MPI-530. Методика поверки», утвержденному ФГУП

«ВНИИМС» в 2015 г. и ГОСТ Р 8.665-2009 «Государственная система обеспечения единства

измерений. Люксметры и яркомеры фотоэлектрические. Методика поверки», утвержден и вве-

ден в действие приказом Федерального агентства по техническому регулированию и метроло-

гии от 15 декабря 2009 г. №1046-ст .

Перечень основных средств, применяемых при поверке:

- Калибратор универсальный FLUKE 5520A с опцией PQ

диапазон воспроизведения напряжения переменного тока: от 1 мВ до 1020 В (от 10 Гц до

500кГц)

пределы допускаемой абсолютной погрешности (

U):

(0,00015 – 0,002)·U

диапазон воспроизведения силы переменного тока: от 29 мкА до 20,5 А (от 10 Гц до 30 кГц)

пределы допускаемой абсолютной погрешности (

I):

(0,0004 – 0,003)·I

диапазон воспроизведения частоты переменного тока: от 0,01 Гц до 2 МГц

пределы допускаемой абсолютной погрешности (

f):

(2,5·10

-6

)·f

коэффициент n-й гармонической составляющей напряжения: от 0,1 до 100

предел допускаемой абсолютной погрешности (

(10

-3

∙ U

(n)

+ 4 мВ)

коэффициент n-й гармонической составляющей силы тока: от 0,1 до 100

предел допускаемой абсолютной погрешности (

(10

-2

∙ I

(n)

+ 1 мА)

- Магазин мер сопротивлений петли короткого замыкания ММС-1

диапазон воспроизведения активного сопротивления: от 0,1 Ом до 4000 Ом

пределы допускаемой абсолютной погрешности (

R):

(0,0005 – 0,001)·R

- Катушки индуктивности силовой цепи эталонные LN-1

номиналы воспроизведения индуктивности: 1,1 мГн; 2,2 мГн

пределы допускаемой абсолютной погрешности (

L):

0,0005 ·L

- Мультиметр цифровой Fluke 87-V

диапазон измерения силы переменного и постоянного тока: от 0 до 10 А

пределы допускаемой абсолютной погрешности (

I):

(0,0001)·I

- Калибратор времени отключения УЗО ERS-2

диапазон воспроизведения времени отключения УЗО: от 10 мс до 1000 мс

пределы допускаемой абсолютной погрешности (

t):

(0,2*10

-2

* t + 0,2 мс )

- Магазин сопротивлений Р33(2 шт.)

диапазон воспроизведения сопротивления: от 0,1 Ом до 100 кОм

класс точности магазина: 0,2/0,6*10

-5

- Магазин электрического сопротивления МС-6-01/3

диапазон воспроизведения сопротивления: от 0,1 Ом до 100 кОм

пределы допускаемой абсолютной погрешности (

R):

0,005·R

- Калибратор электрического сопротивления КС-100k0-5T0

диапазон воспроизведения сопротивления: от 100 кОм до 5 ТОм

пределы допускаемой абсолютной погрешности (

R):

0,015·R

- Установка для измерений относительной спектральной чувствительности в диапазоне

длин волн от 0,25 до 1,1 мкм ГОСТ 8.195-89.

- Эталонные средства измерений силы света, освещенности и яркости в соответствии с

ГОСТ 8.023-90.

- Установка по ГОСТ 8.023-90 с термостатирующей системой, поддерживающей темпе-

ратуру фотометрической головки с погрешностью не хуже чем

С .

Лист № 10

Всего листов 11

- Установка для измерения линейности функции отклика приемно-измерительного трак-

та. Основная относительная погрешность не более

2%.

- Установка по ГОСТ 8.195-89 с гониометром для фотометрической головки. Погреш-

ность установки угла в двух взаимно перпендикулярных плоскостях 30’ в диапазоне углов от 0

до 85

. Секундомер.

Сведения о методиках (методах) измерений

Методика (методы) измерений приведены в документе «Измерители параметров электробезо-

пасности MPI-530. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям

параметров электробезопасности электроустановок MPI-530

- Приказ Минздравсоцразвития России № 1034 от 9 сентября 2011 г. «Об утверждении Перечня

измерений, относящихся к сфере государственного регулирования обеспечения единства изме-

рений и производимых при выполнении работ по обеспечению безопасных условий и охраны

труда, в том числе на опасных производственных объектах, и обязательных метрологических

требований к ним, в том числе показателей точности».

ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие техниче-

ские условия».

«ГОСТ Р МЭК 61557-1-2006 Сети электрические распределительные низковольтные до

1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для ис-

пытания, измерения или контроля средств защиты. Часть 1. Общие требования».

«ГОСТ Р МЭК 61557-2-2005 Сети электрические распределительные низковольтные до

1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для ис-

пытания, измерения или контроля средств защиты. Часть 2. Сопротивление изоляции».

«ГОСТ Р МЭК 61557-3-2006 Сети электрические распределительные низковольтные до

1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для ис-

пытания, измерения или контроля средств защиты. Часть 3. Полное сопротивление контура».

«ГОСТ Р МЭК 61557-4-2005 Сети электрические распределительные низковольтные до

1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для ис-

пытания, измерения или контроля средств защиты. Часть 4. Сопротивление заземления и экви-

потенциального соединения».

«ГОСТ Р МЭК 61557-5-2008 Сети электрические распределительные низковольтные до

1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для ис-

пытания, измерения или контроля средств защиты. Часть 5. Сопротивление заземлителя отно-

сительно земли».

«ГОСТ 8.023– 2012 Государственная поверочная схема для средств измерений световых ве-

личин непрерывного и импульсного излучений».

Техническая документация фирмы «Sonel S.A.», Польша.

Лист № 11

Всего листов 11

Изготовитель

Фирма «Sonel S.A.», Польша

Адрес: 58-100 Swidnica, ul. Wokulskiego 11, Poland.

http://www.sonel.pl

Заявитель

Общество с ограниченной ответственностью «СОНЭЛ» (ООО «СОНЭЛ»), д. Григорчиково.

Адрес: 142713, Московская обл., Ленинский р-н, д. Григорчиково, ул. Майская, 12

Тел.: +7 (495) 287-43-53

http://www.sonel.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д.46

Тел./факс: (495)437-55-77 / 437-56-66;

E-mail:

office@vniims.ru

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в

целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«____»_____________2015 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
10764-86	Измерители	НИБ (НИБ-160/25, НИБ-160/100, НИБ-220/250, НИБ-220/50)	Ф-л Тульского ОКБА НПО "Химавтоматика", г.Щекино	1 год	Перейти
76500-19	Установки для измерений параметров валов	Opticline	Фирма "Jenoptik Industrial Metrology Germany GmbH", Германия	1 год	Перейти
23737-02	Системы для измерения и контроля параметров роторных агрегатов	АЛМАЗ - 7010	ООО "Диамех 2000", г.Москва	1 год	Перейти
79909-20	Панорамные измерители КСВН и ослабления	Р2-67М	Общество с ограниченной ответственностью Научно Производственное Предприятие "Элмика" (ООО НПП "Элмика"), г. Москва, г. Зеленоград	1 год	Перейти
35742-07	Мониторы анестезиологические и реаниматологические для контроля ряда физиологических параметров (ЭКГ, ЧСС, ЧД, ЧП, SpO2, НИАД, ИАД, Т°, EtCO2, FiO2)	МАР-03-КАРДЕКС	ООО "ОМИД", г.Нижний Новгород	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуИзмерители параметров электробезопасности электроустановок MPI-530ГРСИ 61219-15

Заказать поверку
Измерители параметров электробезопасности электроустановок MPI-530
ГРСИ 61219-15
