Приложение к свидетельству № 59277
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Колонки топливораздаточные «КВАНТ»
Назначение средства измерений
Колонки топливораздаточные «КВАНТ» (далее - колонка) предназначены для
измерения объёма топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до
40 мм
2
/с (от 0,55 до 40 сСт) при выдаче его в топливные баки транспортных средств и тару
потребителей с учетом требований учетно - расчетных операций.
Описание средства измерений
Принцип работы колонок основан на динамическом методе измерений в потоке
количества топлива с помощью счетчика жидкости. Топливо из резервуара через обратный
клапан и насосный моноблок, оснащенный фильтром и газоотделителем, подается в счетчик
жидкости, из которого через рукава с раздаточным краном поступает в бак транспортного
средства. Вращение вала счетчика жидкости при помощи генератора импульсов преобразуется
в электрические импульсы, поступающие в блок индикации и управления «КВАНТ», где
происходит измерение и преобразование количества импульсов в объем отпущенного топлива,
далее полученное значение отображается на цифровом табло
.
Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его
объема. Задание дозы топлива и включение колонок производится на колонке (местно), либо
дистанционно, оператором. Индикация разового учета выданной дозы топлива устанавливается
в положение нуля автоматически при снятии раздаточного крана с колонки.
Общий вид колонок приведен на рисунке 1.
Колонкисостоятизследующихфункциональныхблоков:измерительного,
информационно-заправочного и насосного.
Измерительныйблокобеспечиваетизмерениеобъематоплива.Основным
оборудованием измерительного блока являются: счетчик(и) жидкости объемного типа RSJ
фирмы «Zhejiang Maide Machine Co., Ltd.», Китай; генератор(ы) импульсов (датчик(и) расхода)
FBCGO-3 фирмы «Zhejiang Datiana Machine Co., Ltd.», Китай; электроуправляемые клапаны;
фильтр (номинальная тонкость фильтрования 60 мкм, по заказу могут комплектоваться
фильтрами 20 или 80 мкм). Общий вид измерительного блок представлен на рисунке 2.
Информационно-заправочный блок содержит блок индикации и управления «КВАНТ»,
индикаторы газа и напорные рукава с раздаточными кранами.
Блок индикации и управления «КВАНТ» обеспечивает:
- сбор и обработку результатов измерений;
- управление колонкой;
- управление режимом выдачи;
- отображение информации о заданной и отпущенной дозе;
- накопление суммарных данных об измеренном количестве топлива;
- аварийное отключение процесса выдачи топлива при возникновении нештатной
ситуации.
Насосный блок обеспечивает подачу жидкости в измерительный модуль.
Колонка управляетсяпультом дистанционногоуправления или программным
обеспечением АЗС.
Лист № 2
Всего листов 5
Генератор импульсов
Счетчик жидкости
Цифровое табло колонок, расположенное на блоке индикации и управления «КВАНТ»,
отображает информацию об объеме выданной дозы, а также ее стоимости и цене.
Количество одновременно заправляемых транспортных средств 1 или 2 в зависимости
от конструктивного исполнения колонки.
Колонки выпускаются в следующих конструктивных исполнениях:
- с объединением всех функциональных блоков в единую конструкцию, размещается на
заправочном островке автозаправочной станции;
- сраздельнымисполнениемфункциональныхблоков:измерительныйи
информационно-заправочный, размещаются на заправочном островке и насосного(-ных)
блока(-ов), размещается (ых) вблизи резервуара (-ов) или погружных в резервуарах
соответственно

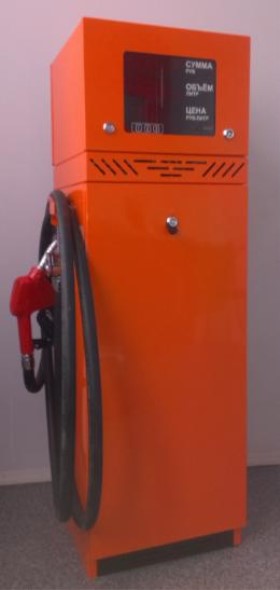

Рисунок 1 – Общий вид колонок
топливораздаточных «КВАНТ»
Рисунок 2 – Измерительный блок
Порядок обозначения колонок топливораздаточных «КВАНТ» в документации и при
заказе: Колонка топливораздаточная «КВАНТ» - Х
1
Х
2
Х
3
-Х
4
Х
5
,
где Х
1
– тип корпуса: от 1 до 6;
Х
2
– тип гидравлики: 0 - напорная, 1 - всасывающая;
Х
3
– количество видов топлива: от 1 до 5;
Х
4
– количество раздаточных рукавов: от 1 до 10;
Х
5
– производительность: 1 - 50 л/мин, 2 - 80 л/мин, 3 – 50 и 80 л/мин,;
Для исключения возможности непреднамеренных и преднамеренных изменений
измерительной информации, все оборудование, входящие в состав колонок, пломбируются в
соответствии с эксплуатационной документацией на него, все линии связи пломбируются в
местах, где возможно несанкционированное воздействие на результаты измерений.
Схемы пломбировки основных элементов колонок приведены на рисунках 3-6.
Лист № 3
Всего листов 5

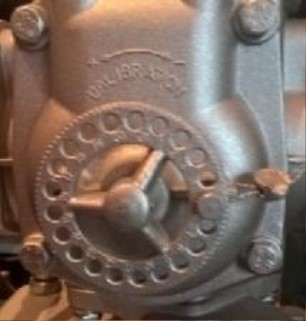

Рисунок 2 – Пломбировка счетчика
жидкости объемного типа RSJ

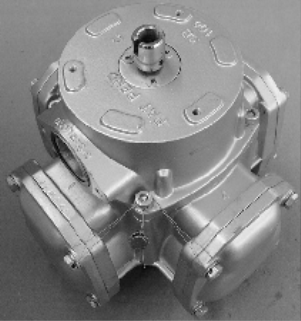

Рисунок 3 – Пломбировка счетчика
жидкости объемного типа RSJ

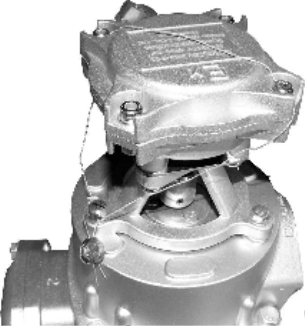

Рисунок 6 – Пломбировка генератора
импульсов

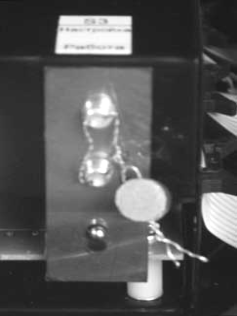

Рисунок 7 – Пломбировка фиксирующей
планки блока индикации и управления
«КВАНТ»
Программное обеспечение
Колонки топливораздаточные «КВАНТ» имеют встроенное программное обеспечение
(ПО),разработанноеизготовителем,котороеустанавливается(прошивается)в
энергонезависимую память блока индикации и управления «КВАНТ» при изготовлении, в
процессе эксплуатации данное ПО не может быть изменено намеренно или непреднамеренно
(стерто, заменено), что обеспечивается конструкцией.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
-
Значение
Квант
3.х
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (контрольная сумма)
метрологически значимой части ПО
Алгоритм вычисления цифрового идентификатора ПО
-
Пределы допускаемой погрешности колонок установлены с учетом влияния ПО на
метрологические характеристики.
Конструкция колонок исключает возможность несанкционированного влияния на ПО
и измерительную информацию. Уровень защиты ПО и измерительной информации от
преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Лист № 4
Всего листов 5
Метрологические и технические характеристики
Номинальный расход топлива через один кран, л/мин50 ± 5; 80 ± 8.
Наименьший расход топлива через кран, л/мин 5;8.
Минимальная доза выдачи, л 2;5.
Пределы допускаемой основной относительной погрешности
при измерении объема выданного топлива (для минимальной дозы
выдачи), температура окружающей среды и топлива (20 ± 5) ºС, %± 0,25 (± 0,50).
Пределы допускаемой дополнительной относительной погрешности
при измерении объема выданного топлива (для минимальной дозы
выдачи), вызванной изменением температуры окружающей среды и
топлива от (20 ± 5) ºС, в пределах рабочих условий, %± 0,25 (± 0,50).
Сходимость показаний при измерении объема выданного топлива
(для минимальной дозы выдачи), %± 0,25 (± 0,50).
Верхний предел показаний указателя разового учета, не менее:
- выданного количества топлива, л999,99;
- цены за 1 л, руб. 99,99
1
;
- стоимости выданной дозы, руб. 99 999,99.
Верхний предел показаний указателя суммарного учета, л 9 999 999.
Дискретность отображения информации указателя:
- разового учета, л0,01;
- суммарного учета, л 1,0.
Длина раздаточного рукава, м, не менее 4,0.
Рабочие условия:
- температура окружающего воздуха, °Сот минус 40 до плюс 50;
- температура измеряемого топлива, °С:
- для бензина от минус 40 до плюс 35;
- для дизельного топлива и керосина от минус 40 до плюс 40
2
.
Габаритные размеры, мм, не более2700 х 570 х 2200.
Масса, кг, не более 500.
Средний срок службы, лет 12.
Примечания:
1
– цена за 1 л может быть указана в других расчетных единицах, при этом запятая отделяющая
целые расчетные единицы может быть сдвинута;
2
– или температуры помутнения или кристаллизации.
Знак утверждения типа
наносится на маркировочные таблички колонки фотохимическим методом (методом
металлографии, наклейки) и на эксплуатационную документацию типографским способом.
1 шт.
1 компл.
1 экз.
Комплектность средства измерений
1 Колонка
2 Запасные части
3 Эксплуатационная документация на колонку
4 Эксплуатационная документация на комплектующие изделия,
входящие в состав колонки
1 компл.
Лист № 5
Всего листов 5
Поверка
осуществляетсявсоответствиисМИ1864-88«Рекомендации.ГСИ.Колонки
топливораздаточные. Методика поверки»;
Основное поверочное оборудование:
- при первичной поверке, мерники 2 разряда вместимостью 10, 50, 100 л, с основной
относительной погрешностью не более
±
0,08 % по ГОСТ 8.400-80;
- при периодической поверке, мерники 2 разряда вместимостью 10, 50, 100 л,
с основной относительной погрешностью не более
±
0,1 % по ГОСТ 8.400-80.
Сведения о методиках (методах) измерений
изложенывдокументе«Колонкитопливораздаточные«КВАНТ».Руководствопо
эксплуатации», РМВЦ 2.833.100.00 РЭ.
Нормативные и технические документы, устанавливающие требования к колонкам
топливораздаточным «КВАНТ»
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений
объёма и массы жидкости»;
2 ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».
3 Технические условия ТУ 4213–011–34836951–2014.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при осуществлении торговли;
- привыполнениигосударственныхучетныхоперацийиучетеколичества
энергетических ресурсов.
Изготовитель
Общество с ограниченной ответственностью «ПКФ Квант» (ООО «ПКФ Квант»)
Адрес: 142207, РФ, Московская область, г. Серпухов, Борисовское шоссе, д.17
тел: (499) 270-62-98. ИНН 5043052475
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»
(ГЦИ СИ ЗАО КИП «МЦЭ»)
Адрес: 125424, РФ, г. Москва, Волоколамское шоссе, 88, стр. 8
тел: (495) 491 78 12, (495) 491 86 55
,
Аттестат аккредитации ГЦИ СИ ЗАО КИП «МЦЭ» по проведению испытаний средств
измерений в целях утверждения типа № 30092-10 от 30.09.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
« ____ » _____________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 53152-18 | Колонки топливораздаточные | ДЖЕНЕРАЛ ПАМПС-М/Н | ООО "Невская Звезда", г.С.-Петербург | 1 год | Перейти |
| 62604-15 | Колонки автозаправочные компримированного природного газа | ЛПА-ГЗК | ООО "НПК "Ленпромавтоматика", г.С.-Петербург | 2 года | Перейти |
| 26251-03 | Колонки раздаточные сжиженного газа | Petro Primus LPG | Фирма "Mysliwiec Zap-Petro Sp. z.o.o.", Польша | 1 год | Перейти |
| 37410-08 | Колонки топливораздаточные | Дженерал Пампс-М | ООО "Невская Звезда", г.С.-Петербург | 1 год | Перейти |
| 41458-09 | Колонки газораздаточные сжатого природного газа | GLOBAL мод. STAR CNG, VISTA CNG | Фирма "DRESSER Italia S.r.l.", Италия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
