Газосигнализаторы автоматические СИП-100, ГРСИ 61117-15
Номер госреестра:
61117-15
Наименование СИ:
Газосигнализаторы автоматические
Обозначение типа:
СИП-100
Производитель:
ОАО "ГосНИИхиманалит", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 2 шт. с зав.№ 122, 123
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59276
об утверждении типа средств измерений
Лист № 1
всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газосигнализаторы автоматические СИП-100
Назначение средства измерений
Газосигнализаторы автоматические СИП-100 предназначены для автоматического
измерения содержания фосфорорганических отравляющих веществ, таких как зарин,
зоман, вещество типа Vx в воздухе рабочей зоны на уровне 100 предельно допустимых
концентраций (ПДКр.з.).
Описание средства измерений
Газосигнализатор является автоматическим стационарным прибором.
Рисунок 1 - Общий вид
Принцип действия газосигнализатора основан на методе спектрометрии ионной
подвижности.
Преобразователем концентрации является ион-дрейфовая трубка, которая включает
зону реакции и зону дрейфа, разъединенные сеточным затвором.
Проба вводится в зону реакции, где происходит ионизация молекул под действием
бета-излучения радиоактивного источника Ni-63. Постоянное электрическое дрейфовое
поле извлекает ионы выбранной полярности, увлекая их во встречном направлении
дрейфовому газу. На сеточном затворе создается поперечное поле, через которое не
проходят образовавшиеся ионы. В выбираемых оператором временных интервалах
напряжение затвора кратковременно удаляется, затвор «открывается» и пакет ионов
вводится в дрейфовую область. Эти ионы затем разделяются согласно размеру, форме,
массе и заряду, и различные типы ионов достигают коллектора в разное время. Ионы
разряжаются на коллекторе,и восстановленные нейтральные молекулы вещества
выносятся потоком дрейфового газа наружу. Возникающий на коллекторе ток усиливается
Лист № 2
всего листов 5
вэлектрометрическомусилителеивпреобразованномвидепоступаетв
микропроцессорную систему для дальнейшей обработки. Отношение времени выхода
пика вещества к времени выхода реагирующего пика является характеристической
величиной для данного вещества. Длительностьимпульса, подаваемого на открытие
сеточного затвора, лежит в пределах от 50 до 200 мкс, время дрейфа – 20 мс. В качестве
дрейфового газа используется сухой очищенный атмосферный воздух.
В корпусе газосигнализатора размещены: преобразователь концентрации; плата
высоковольтногоисточникапитания;электрометрическийусилитель;блок
газодинамический с ресивером.
Снаружнойстороныкорпусарасположены:осушитель;штуцерадля
подсоединения трубки забора воздуха и трубки выброса воздуха, предохранитель;
звуковое устройство; разъем последовательного порта; блок входного аэрозольного
фильтра, разъем для подключения питания; тумблер ВКЛ/ВЫКЛ.
На дверце корпуса расположены: дисплей, плата индикации.
На лицевой панели газосигнализатора расположены: замок; светодиод НЕИСПР;
светодиод ОПАСНО; светодиод СЕТЬ; светодиод ГОТОВ; кнопки I, II, III, служащие для
проверки работоспособности газосигнализатора по электрическим цепям.
Для защиты прибора от несанкционированного вскрытия газосигнализатор
опломбирован пломбой ОТК (рисунок 2).

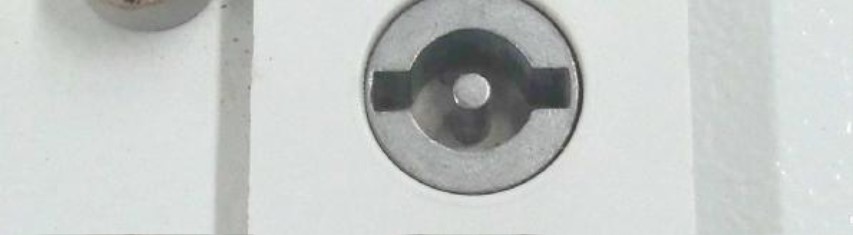

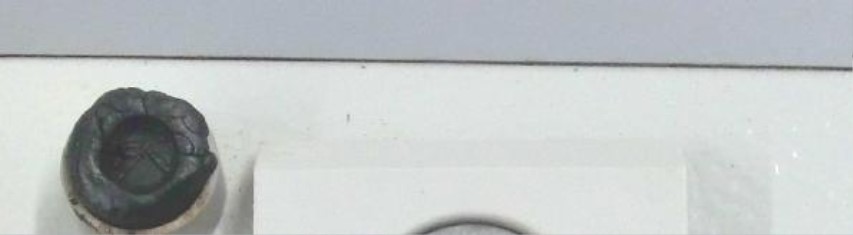

Рисунок 2 –Защитная пломба
Программное обеспечение
Лист № 3
всего листов 5
ID OV
0.6
Газосигнализаторы имеют встроенное программное обеспечение (далее ПО).
Встроенное ПО разработано для решения задач обработки и представления данных,
сбора информации с датчиков, отображения данных на дисплее, передачи по сети RS-485
по протоколу Modbus RTU следующей информации:
- текущего времени;
- данных о превышении порогов по всем каналам измерения;
- сообщений об ошибках и предупреждений.
ПО структурно подразделяется на следующие части:
- измерительную trial, которая выполняет измерения показаний различных
датчиков и устройств газосигнализатора;
- управляющую часть, которая используя данные полученные от измерительной
части ПО и установленные параметры, выполняет управление различными механизмами,
обеспечивая требуемую функциональность газосигнализатора.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
Идентификационные данныеЗначения
Идентификационное наименование программного
обеспечения
Номер версии (идентификационный номер)
программного обеспечения
Цифровой идентификатор программного обеспеченияПрилагается индивидуально
(контрольная сумма исполняемого кода) к каждому газосигнализатору.
Влияние встроенного программного обеспечения газосигнализаторов СИП-100
учтено при нормировании метрологических характеристик.
Уровень защиты ПО и измерительной информации от непреднамеренных и
преднамеренных изменений по Р 50.2.077-2014 соответствует уровню:
- высокий: программное обеспечение защищено от преднамеренных изменений с
помощью специальных программных средств (в газосигнализаторе установлена система
защиты микроконтроллера от чтения и записи).
Конструкция СИ исключает возможность несанкционированного влияния на ПО
СИ и измерительную информацию.
Метрологические и технические характеристики
Порог срабатывания при нормальных климатических условиях, мг/м
3
(ПДКр.з.):
- по зарину –(2,0 x 10
-3
± 20 %) (100);
- по зоману –(1,0 x 10
-3
± 20 %) (100);
- по веществу типа V
х
–(5,0 x 10
-4
± 20 %) (100).
Время срабатывания газосигнализатора не более 15 c.
Последействие газосигнализатора, не более:
- при пороговых концентрациях, с
- при концентрациях, десятикратно превышающих пороговые, мин
15;
2.
в диапазоне
Время выхода на рабочий режим не более 30 мин.
Газосигнализатор специфичен к следующим мешающим примесям
концентрации, мг/м
3
:
при определении зарина:
- изопропиловый спиртот 0,0 до 8,0;
- моноэтаноламинот 0,0 до 0,4;
- изопропилметилфосфонатот 0,0 до 0,1;
- диизопропилметилфосфонатот 0,0 до 0,1;
при определении зомана:
- пинаколиновый спиртот 0,0 до 8,0;
- дипинаколилметилфосфонатот 0,0 до 9,0*10
-2
;
Лист № 4
всего листов 5
- моноэтаноламинот 0,0 до 0,4;
- пинаколилметилфосфонатот 0,0 до 5,0*10
-2
;
при определении Vx:
- изобутиловый спиртот 0,0 до 8,0;
- изобутилметилфосфонатот 0,0 до 9,0*10
-2
;
- диизобутилметилфосфонатот 0,0 до 9,0*10
-2
;
- N-метилпирролидонот 0,0 до 1,2*10
-2
;
-N,N-диэтиламиноэтилмеркаптанот 0,0 до 0,3.
При готовности к анализу и отсутствии ошибок в работе газосигнализатора
включается светодиод ГОТОВ на лицевой панели газосигнализатора.
Газосигнализаторимеетвстроеннуюавтоматическуюсистемудиагностики
неисправности и включает светодиод НЕИСПР на лицевой панели газосигнализатора при
наличии ошибок в функционировании газосигнализатора.
Электропитание газосигнализатора осуществляетсячерез блок питания от сети
переменного тока 220 В (
+10
/
-15
) %; (50 ± 1) Гц.
В газосигнализаторе используется высоковольтный источник питания с выходным
напряжением до 4 кВ.
Мощность, потребляемая газосигнализатором, не превышает 160 ВА.
Газосигнализатор работоспособен при воздействии следующих климатических
факторов в диапазоне:
- температура, °Сот плюс 15 до плюс 35;
- относительная влажность, % от 30 до 80;
- атмосферное давление, кПа (мм. рт. ст.) от 84,0 до 106,7 (от 630 до 800).
Условия транспортирования и хранения:
- температура, °С от минус 20 до плюс 40;
- относительная влажность, %, не более 80.
Показатели надежности:
- наработка на отказ (при работе 24 ч в сутки), ч, не менее10000;
- срок службы, лет, не менее 10;
Масса газосигнализатора, кг, не более 25.
Габаритные размеры газосигнализатора, мм, не более 540×219×580.
Знак утверждения типа
Знак утверждения типа наносят на боковую сторону корпуса газосигнализатора и на
титульныйлистРуководствапоэксплуатацииДКТЦ.413446.002РЭметодом
штемпелевания.
Кол-во, шт.
1
1
1
1
1
1компл.
Комплектность средства измерений
Таблица 2- Комплектность
ОбозначениеНаименование
ДКТЦ.413446.002 Газосигнализатор автоматический СИП-100
ГЕО.364.126 ТУРозетка 2РМ18КПЭ7Г1В1
ГЕО.364.126 ТУ Розетка 2РМТ22КПН4Г3В1В
ДКТЦ.302645.001Трубка забора воздуха
ДКТЦ.302645.001 Трубка выброса воздуха
Комплект ЗИП-О согласно ведомости ЗИП ДКТЦ.413446.002 ЗИ
Эксплуатационные документы согласно ведомости эксплуатационных
документов ДКТЦ.413446.002 ВЭ, включая методику поверки
Поверка
осуществляется в соответствии с документом «Газосигнализатор автоматический СИП-
100. Методика поверки ДКТЦ.413446.002 МП», утвержденным Руководителем ГЦИ СИ
ОАО ФНТЦ «Инверсия» 11 февраля 2015 года.
Лист № 5
всего листов 5
Основные средства поверки:
- установка газодинамическая ГДУ-33 РЮАЖ.441572.033-создаваемые
концентрации зарина, зомана, вещества типа Vx (5 x 10
-9
…1 x 10
-2
) мг/м
3
;
- фотометр фотоэлектрический КФК по ТУ 9443-001-07516244-2005;
- секундомер механический СОПпр по ТУ 25-1894.003-90;
- ГСО 8246-2003 состава зарина;
- ГСО 8247-2003 состава зомана;
- ГСО 8249-2004 состава вещества типа Vx.
Сведения о методиках (методах) измерений
Методики измерений приведены в Руководстве по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
газосигнализаторам автоматическим СИП-100
1ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических
процессов. Общие технические условия.
2ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие
технические условия.
3ГазосигнализаторавтоматическийСИП-100.Техническиеусловия
ДКТЦ.413446.002 ТУ.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении производственного контроля за соблюдением установленных
законодательством Российской Федерации требований промышленной безопасности к
эксплуатации опасного производственного объекта;
- при осуществлении деятельности в области обороны и безопасности государства.
Изготовитель
ОАО «ГосНИИхиманалит».
ИНН 7839332218 / КПП 783901001
Адрес: 190020, г.Санкт-Петербург, ул.Бумажная, д.17.
Тел/факс: (812) 786-61-59, факс (812) 252-48-47
E-mail:
,
Испытательный центр
ГЦИ СИ ОАО ФНТЦ «Инверсия».
ИНН 7702601510 / КПП 770201001
Аттестат аккредитации № РОСС СОБ 1.00123.2013 от 28.10.2013 г.
107031, г. Москва, ул. Рождественка, д. 27, тел/факс (498) 608-45-56,
E-mail:
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«___» ____________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 32559-16 | Анализаторы автоматические фракционного состава нефтепродуктов | АФСА | ЗАО "Белорусский межвузовский центр" (БМЦ), Беларусь, г.Минск | 2 года | Перейти |
| 29984-05 | Анализаторы промышленные автоматические | Conex Multi (мод.: 314-170-10002; 314-312-10002) | Фирма "Aldos", Германия | 1 год | Перейти |
| 4763-75 | Кислородомеры автоматические | АКП-201 | НПО "Аналитприбор", Грузия, г.Тбилиси | Нет данных | Перейти |
| 1080-70 | Дозаторы весовые автоматические | 3ДАРК-1 | Завод порционных автоматов ПО "Веда", Украина, г.Киев | 1 год (ГОСТ 8.002-71) | Перейти |
| 5835-77 | Потенциометры автоматические | КСП-4 | Нет данных | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
