Анализаторы растворенного кислорода МАРК-3010, ГРСИ 61113-15

Смотреть ГРСИ
61112-15

Номер госреестра:

61113-15

Наименование СИ:

Анализаторы растворенного кислорода

Обозначение типа:

МАРК-3010

Производитель:

ООО "Взор", г.Нижний Новгород

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

25.08.2025

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 59269

об утверждении типа средств измерений

Лист № 1

всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы растворенного кислорода МАРК-3010

Назначение средства измерений

Анализатор растворенного кислорода МАРК-3010 (в дальнейшем – анализатор) пред-

назначен для измерения массовой концентрации растворенного в воде кислорода (КРК) и тем-

пературы анализируемой водной среды.

Описание средства измерений

Анализатор растворенного кислорода МАРК-3010 – это малогабаритный переносной

прибор, конструктивно состоящий из блока преобразовательного, датчика кислородного

ДК-3010 и кюветы проточной КП-3010. Датчик кислородный ДК-3010 соединен с блоком пре-

образовательным кабелем длиной 1,5 м.

Датчик кислородный ДК-3010 (далее датчик) – проточный, амперометрический, по

принципу работы совпадающий с полярографической ячейкой закрытого типа. При измере-

нии КРК в датчике вырабатывается сигнал постоянного тока, который при фиксированной

температуре пропорционален концентрации растворенного кислорода в анализируемой вод-

ной среде.

Для измерения температуры анализируемой водной среды и автоматической компен-

сации температурной зависимости сигнала с датчика в анализаторе используется терморези-

стор, встроенный в корпус датчика.

Сигнал с датчика поступает в блок преобразовательный, который осуществляет обра-

ботку сигнала и выводит информацию на экран знакосинтезирующего индикатора.

Электрическое питание анализатора осуществляется от установленной в блоке преоб-

разовательном аккумуляторной батареи, зарядка которой производится с помощью источника

питания ИП-102, входящего в комплект поставки анализатора.

Кювета проточная КП-3010 (далее кювета) используется при проведении измерений

КРК на протоке анализируемой водной среды. В перерывах между измерениями или при

транспортировании анализатора кювета с установленным датчиком размещается в гнезде бло-

ка преобразовательного и фиксируется байонетным соединением.

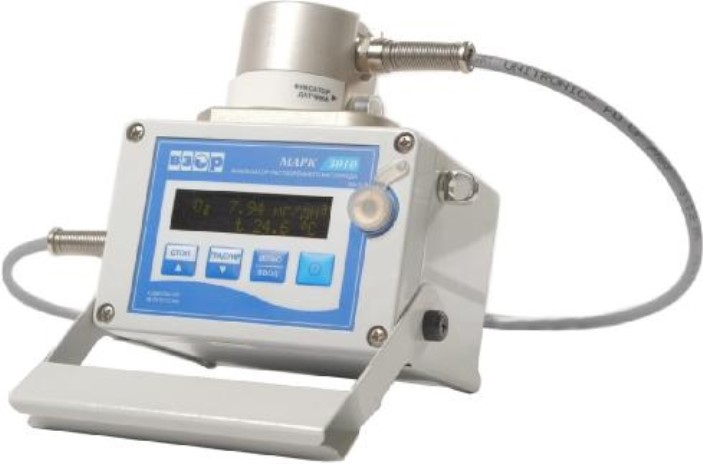

Внешний вид анализатора показан на рисунке 1.

Рисунок 1 – Анализатор растворенного кислорода МАРК-3010

Место

пломбирования

Лист № 2

всего листов 5

Градуировка анализатора

полуавтоматическая, по двум точкам:

по бескислородному («нулевому») раствору;

по воздуху с относительной влажностью 100 % с учетом атмосферного давления.

Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96:

– блока преобразовательного – IP65;

– источника питания ИП-102 – IP40.

Программное обеспечение

В анализаторе имеется встроенное программное обеспечение.

Программное обеспечение «МАРК-3010» предназначено для преобразования изме-

ренного значения тока датчика в КРК и значения сопротивления терморезистора в температу-

ру, вывода полученных данных на индикатор, а так же для проведения операций градуировки

и обработки команд кнопок управления.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

Алгоритм вычисления цифрового идентификатора

Значение

3010I_430_01_01

01.01

0х53912850

CRC-32

Конструкция анализатора исключает возможность несанкционированного влияния на

ПО анализатора и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений в ПО в соответствии с Р 50.2.077-2014 – высокий.

Метрологические и технические характеристики

ДиапазонизмеренийКРКпритемпературеанализируемойсреды20

С,

мг/дм

………………………………………………………………………………..... от 0 до 10,00.

Верхний предел диапазона измерения КРК зависит от температуры анализируемой

среды и приведен в таблице 2.

Таблица 2

КРК, мг/дм

17,45

102030

13,48 10,00 8,98

40 50 60 70

7,69 6,59 5,63 4,63

Пределы допускаемой основной абсолютной погрешности анализатора при измере-

нии КРК при температуре анализируемой среды (20,0

0,2)

С и температуре окружающего

воздуха (20

С, мг/дм

……….………………………...................………….

(0,001 + 0,04С),

где С − здесь и далее по тексту − измеренное значение КРК в мг/дм

Пределы допускаемой дополнительной абсолютной погрешности анализатора при

измерении КРК, обусловленной изменением температуры анализируемой среды, на каждые

С от нормальной (20,0

0,2)

С в пределах всего рабочего диапазона температур от 0 до

плюс 70

С, мг/дм

…………...…………………….………………….….…...

(0,0005 + 0,012C).

Пределы допускаемой дополнительной абсолютной погрешности анализатора при

измерении КРК, обусловленной изменением температуры окружающего воздуха, на каждые

С от нормальной (20

С в пределах рабочего диапазона от плюс 1 до плюс 50

С,

мг/дм

……………………………………………………………………….…...

(0,001 + 0,002C).

Пределы допускаемой абсолютной погрешности анализатора при измерении КРК при

температуре анализируемой среды, совпадающей с температурой градуировки, находящейся в

диапазоне температур от плюс 15 до плюс 35

С, при температуре окружающего воздуха

(20

С, мг/дм

….…………….……………………………….........…….…...

(0,001 + 0,04C).

Лист № 3

всего листов 5

Диапазон измерений температуры анализируемой среды,

С …..…… от 0 до плюс 70.

Пределы допускаемой основной абсолютной погрешности анализатора при измере-

нии температуры анализируемой среды при температуре окружающего воздуха (20

С,

С …………………………………………………………………………………………….

0,3.

Пределы допускаемой дополнительной абсолютной погрешности анализатора при

измерении температуры анализируемой среды, обусловленной изменением температуры ок-

ружающего воздуха, на каждые

С от нормальной (20

С в пределах рабочего диапа-

зона температур воздуха от плюс 1 до плюс 50

С,

С …...…………………..…………… ± 0,1.

Время установления показаний анализатора при измерении КРК t

0,9

, мин, не более .. 2.

Время установления показаний анализатора при измерении КРК t

, мин, не более 60.

Время установления показаний анализатора при измерении температуры анализируе-

мой среды t

0,9

, мин, не более ……………………………………………………….…………….. 1.

Время установления показаний анализатора при измерении температуры анализируе-

мой среды t

, мин, не более ………………………………………………………....……………. 3.

Нестабильность показаний анализатора при измерении КРК за время 8 ч, мг/дм

, не

более ……………………………………………………………...………….…...

(0,0005 + 0,02C).

Градуировка анализатора производиться по воздуху с относительной влажностью

100 % при температуре от плюс 15 до плюс 35

С.

Электрическое питание анализатора осуществляется от встроенной аккумуляторной

батареи с номинальным выходным напряжением постоянного тока 3,3 В с допускаемым от-

клонением напряжения питания от 3,1 до 3,6 В.

Потребляемая мощность анализатора при номинальном напряжении питания 3,3 В,

мВт, не более ………...……………………………………………………….……...…….…….. 180.

Габаритные размеры и масса узлов анализатора соответствуют значениям, приведен-

ным в таблице 3.

Наименование узлов анализатора

Обозначение

Таблица 3

Блок преобразовательный

Датчик кислородный ДК-3010 (без кабеля)

Кювета проточная КП-3010

Источник питания ИП-102 (без кабеля)

ВР54.01.000

ВР54.02.000

ВР54.03.000

ВР45.00.000

Габаритные

размеры,

мм, не более

120×85×80

42×95

52×113

80×75×35

Масса,

кг,

не более

0,50

0,30

0,20

Рабочие условия эксплуатации:

– температура окружающего воздуха,

C ……………..…….…. от плюс 1 до плюс 50;

– относительная влажность окружающего воздуха при температуре 35

С и более

низких температурах без конденсации влаги, %, не более ……………………………….… 80;

– атмосферное давление, кПа (мм рт. ст.) ………....... от 84,0 до 106,7 (от 630 до 800).

Параметры анализируемой среды:

– температура,

С …...……………...…………..……………………. от 0 до плюс 70;

– давление, МПа, не более …………………………......….......….……..……….. 0,1;

– содержание солей, г/дм

, не более .………………………………….................... 40;

– рH …...……………………..…………………...………………….……....… от 4 до 12;

– расход анализируемой воды через кювету проточную, см

/мин …...... от 20 до 1500.

Показатели надежности:

–

средняя наработка на отказ, ч, не менее ………………….....…….................... 20000;

–

среднее время восстановления работоспособности, ч, не более …….…………… 2;

–

средний срок службы анализатора, лет, не менее …….…………………….…… 10.

Лист № 4

всего листов 5

Знак утверждения типа

наносится с внешней стороны на заднюю поверхность блока преобразовательного методом

наклейки, на титульный лист руководства по эксплуатации и паспорта типографским спосо-

бом.

Комплектность средства измерений

Комплект поставки анализатора соответствует таблице 4.

Обозначение

ВР54.00.000

ВР54.04.100

ВР54.04.200

ВР54.04.300

ВР54.04.400

ВР54.04.500

Количество

Таблица 4

Наименование

1 Анализатор растворенного кислорода МАРК-3010

2 Комплект инструмента и принадлежностей

3 Комплект запасных частей для ДК-3010

4 Комплект инструмента и принадлежностей ЭК-2

5 Комплект поверочный

Комплект для пробоотборных трубок с наружным диаметром

менее 7 мм

6 Руководство по эксплуатации

7 Паспорт

ВР54.00.000РЭ

ВР54.00.000ПС

Поверка

осуществляется по документу «Анализатор растворенного кислорода МАРК-3010. Методика

поверки», приведенному в Приложении А к Руководству по эксплуатации ВР54.00.000РЭ и

утвержденному ФБУ «Нижегородский ЦСМ» 29 апреля 2015 г.

Основные средства поверки:

−

кислородно-азотные поверочные газовые смеси (ПГС) ГСО 10253-2013 1 разряда,

пределы допускаемого относительного отклонения ± 5 % отн.

пределы допускаемой относительной погрешности ± (− 0,046X+1,523) % отн.,

где Х − номинальное значение объемной доли;

с объемной долей кислорода от 3,5 до 4,6 % и от 10,4 до 12,7 %;

−

термостат жидкостный ТЖ-ТС-01/26,

диапазон регулирования температуры от 10 до 100

С,

погрешность поддержания температуры не более

0,1

С;

−

термометр лабораторный электронный ЛТ-300 ТУ 4211-041-44229117-2005,

диапазон измерений от минус 50 до плюс 300

С, погрешность измерения ± 0,05

С;

−

секундомер механический СОСпр-2б-2-000 ТУ 25-1894.003-90;

−

ротаметр РМ-А 0,063 ГУ3 ГОСТ 13045-81;

−

весы лабораторные электронные В1502,

диапазон взвешивания от 0,5 до 1500 г, погрешность взвешивания не более ± 30 мг.

Сведения о методиках (метода) измерений

Методы измерений содержатся в Руководстве по эксплуатации ВР54.00.000РЭ.

Нормативные и технические документы, устанавливающие требования к анализатору

растворенного кислорода МАРК-3010

1 ГОСТ 22018-84 «Анализаторы растворенного кислорода амперометрические ГСП.

Общие технические требования.

2 ГОСТ 8.766-2011 «Государственная система обеспечения единства измерений. Го-

сударственная поверочная схема для средств измерений массовой концентрации растворен-

ных в воде газов (кислорода, водорода)».

3 Р 50.2.045-2005 «Анализаторы растворенного в воде кислорода. Методика повер-

ки».

Лист № 5

всего листов 5

4 Технические условия ТУ 4215-039-39232169-2015.

Изготовитель

Общество с ограниченной ответственностью «ВЗОР» (ООО «ВЗОР»)

Адрес: 603003, г. Н. Новгород, ул. Заводской парк, д.33

Тел./факс: (831) 416-29-40, эл. почта:

market@vzor.nnov.ru

ИНН 5261003830.

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный trial стан-

дартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский

ЦСМ»)

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1.

Тел./факс: (831) 428-78-78, (831) 428-57-95, e-mail:

mail@nncsm.ru

Аттестат аккредитации № 30011-13, действителен до 27 ноября 2018 г.

С.С. Голубев

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии

М.П.«___» _______________ 2015 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
62208-15	Анализаторы цифровых потоков	МТ1100А	Фирма "Anritsu Corporation", Япония	1 год	Перейти
16590-03	Анализаторы элементные	EA 1112	Фирма "Thermo Finnigan Italia S.p.A.", Италия	1 год	Перейти
36722-13	Анализаторы размеров частиц лазерные	Mastersizer Micro, Mastersizer 2000E, Mastersizer 2000	Фирма "Malvern Instruments Ltd.", Великобритания	1 год	Перейти
27972-04	Газоанализаторы кислорода	Insta-Trans	Фирма "Teledyne Analytical Instruments", США	1 год	Перейти
8618-82	Анализаторы боковых полос	АБП	Завод им.Козицкого, г.Омск	Нет данных	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуАнализаторы растворенного кислорода МАРК-3010ГРСИ 61113-15

Заказать поверку
Анализаторы растворенного кислорода МАРК-3010
ГРСИ 61113-15
