Номер госреестра:
61084-15
Наименование СИ:
Преобразователи термоэлектрические
Обозначение типа:
ТП
Производитель:
ООО НПП "ЭЛЕМЕР", г.Москва
Межповерочный интервал:
4 года для ТП с НСХ типов K, L, J, N, Е, Т, М и для диапазона измерений -40 … +800 °С; 2 года для ТП с НСХ типов R, S, B с верхним пределом измерений 1100 °С; для ТП с НСХ типов K, J, N, E, T, M с диапазоном измерений -200 … -40 °С и +800 … 1100 °С; 6 месяцев для ТП с НСХ типов К, R, S, В, N с диапазоном измерений 1100 … 1800 °С; первичная поверка до ввода в эксплуатацию для ТП с НСХ типов А-1, А-2, А-3
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
14.07.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59239
об утверждении типа
Лист № 1
всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи термоэлектрические ТП
Назначение средства измерений
Преобразователи термоэлектрические ТП (далее – ТП) предназначены для измерений темпера-
туры твердых, жидких, газообразных и сыпучих веществ. ТП обеспечивают измерение температу-
ры как нейтральных, так и агрессивных сред.
Описание средства измерений
ТП представляют собой устройства, использующие термоэлектрический эффект для измере-
ния температуры, состоящие из термочувствительного элемента (далее – термопара) с защитной
оболочкой, внутренних соединительных проводов и внешних выводов, позволяющих осуществ-
лять подключение к электрическим измерительным устройствам.
ТП изготовляются с термочувствительными элементами (термопарами) по ГОСТ Р 8.585-2001
(ГОСТ 6616-94).
Термочувствительные элементы ТП находятся в защитной арматуре, которая обеспечивает
хороший контакт с измеряемой средой и предохраняет их от внешних повреждений.
Диаметр, конфигурация, размеры сечения защитной арматуры обеспечивают прочностные ха-
рактеристики ТП в соответствии с условиями их применения.
Различные способы крепления ТП: неподвижный или подвижный штуцер, свободная установ-
ка в патрубке или с помощью резьбового соединения с уплотнением на втулке, предусмотренные
конструкцией, обеспечивают универсальность их применения на объектах эксплуатации.
Диаметр, конфигурация, размеры сечения защитной арматуры обеспечивают прочностные ха-
рактеристики ТП в соответствии с условиями их применения.
ТС выпускаются в следующих модификациях: ТП-2088, ТП-0188, ТП-2488, ТП-0195, ТП-
0295, ТП-0395, ТП-0198, ТП-1085, ТП-2187Ехd, ТП-1388, ТП-2388, различающихся по конструк-
тивному исполнению. Модификации ТП имеют исполнения: общепромышленное (ТП-2088, ТП-
0188, ТП-2488, ТП-0195, ТП-0295, ТП-0395, ТП-0198, ТП-1085, ТП-1388, ТП-2388), повышенной
надежности для эксплуатации на объектах АС и ОЯТЦ (ТП-2088А, ТП-2488А, ТП-0198А), виб-
ропрочное (ТП-2088В, ТП-2488В, ТП-0195В, ТП-0198В, ТП-1085В, ТП-2187ЕхdВ, ТП-1388В),
вибропрочное и сейсмостойкое (ТП-2088ВС, ТП-2488ВС, ТП-0195ВС, ТП-0198ВС, ТП-1085В,
ТП-2187ЕхdВС, ТП-1388ВС), экономичное (ТП-2088Л), взрывозащищенное с видом взрывоза-
щиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты 1ExdIICT6 Х или
1ExdIICT5 Х в зависимости от температуры окружающей среды (ТП-2187Ехd, ТП-2187ЕхdВ),
взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» и маркиров-
кой взрывозащиты 0ExiaIICT6 Х (ТП-2088Ех, ТП-2488Ех, ТП-0195Ех, ТП-0295Ех, ТП-0395Ех,
ТП-1388Ех, ТП-2388Ех), а также в сочетании перечисленных исполнений.

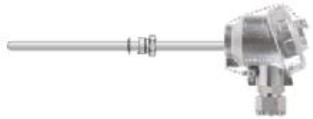

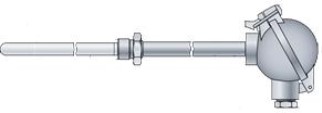

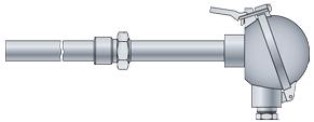

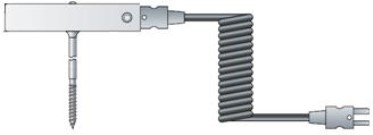

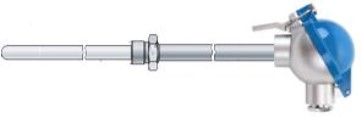

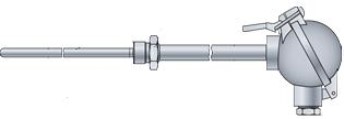

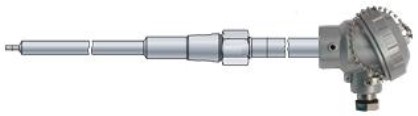

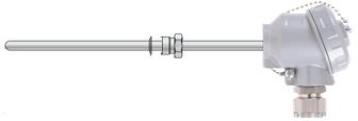

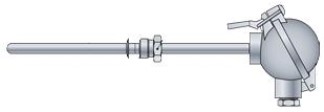

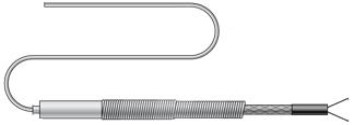

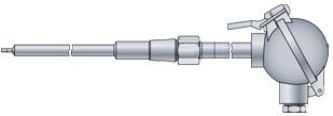

Изображения общего вида ТП представлены на рисунке 1.
Лист № 2
всего листов 7
ТП-2088
ТП-2088Л
ТП-0188
ТП-2488
ТП-0195
ТП-0295
ТП-0395
Лист № 3
всего листов 7
ТП-0395
ТП-0198
ТП-1085
ТП-2187Ехd
ТП-1388
ТП-2388
Кабель термопарный или
компенсационный
Адаптер термопарный (разъем)
(для всех модификаций, кроме ТП-2187Ехd)
Рис. 1
Лист № 4
всего листов 7
Метрологические и технические характеристики
Модификации ТП и их исполнения
(
*
)
Класс допуска
Основные метрологические характеристики ТП
приведены в таблицах 1, 2:
Таблица 1 – Обозначения модификаций ТП и классы допусков ТП
Тип ТП
(буквенное обозначение НСХ)
ТХА (К)
ТХК (L)
ТЖК (J)
1, 2 или 3
2
1 или 2
ТП-2088, ТП-2088Л, ТП-2488, ТП-0295,ТНН (N)1, 2 или 3
ТП-2187Ехd, ТП-1388, ТП-2388, ТП-0195,
ТПП (R), ТПП (S) 1, 2
ТП-1085, ТП-0188, ТП-0198,
ТПР (В) 2 или 3
ТП-0395
TBP (A-l), ТВР (А-2), ТВР (А-3) 2 или 3
ТХКн (Е) 1, 2 или 3
ТМК (Т)
(
**
)
1, 2 или 3
ТМК (М)
(
**
)
-
Примечания:
1 ‒
(
*
)
Исполнения модификаций: общепромышленное, взрывозащищенное (Ех, Ехd), атомное повы-
шенной надежности (А), вибропрочное (В), вибропрочное, сейсмостойкое (ВС), экономичное (Л) и
сочетание перечисленных исполнений (например, АЕх).
2 ‒
(
**
)
По требованию потребителя.
1
2
ТХА (К)
3
ТХК (L)
2
3
0,007
×
tот 1000 до 1800
°
С.
1
ТПП (R)
ТПП (S)
2
ТПР (В)
3
1
ТЖК (J)
2
Таблица 2 – Класс допуска, пределы допускаемого отклонения от НСХ и диапазоны измерений ТП
Тип ТП (буквенное
обозначение НСХ)
Класс
допуска ТП
Пределы допускаемых отклонений ТЭДС от НСХ ±Δt, °С,
диапазоны измерений, °С
(
*
)
1,5от минус 40 до 375
°
С
;
0,004
×
t св. 375 до 1300
°
С.
2,5от минус 40 до 333
°
С
;
0,0075
×
t св. 333 до 1300
°
С.
0,015
×
t
от минус 200 до минус 167
°
С
;
2
2,5св. минус 167 до 40
°
С.
2,5 от минус 40 до 360
°
С
;
0,7+0,005
×
t св.360 до 800
°
С.
0,005
×
t от 1000 до 1800
°
С;
ТВР (А-1)
(
**
)
ТВР (А-2)
(
**
)
ТВР (А-3)
(
**
)
2
1,0от 0 до 1100
°
С;
1,0+0,003
×
(t – 1100) св. 1100 до 1600
°
С.
1,5 от 0 до 600
°
С;
0,0025
×
t св. 600 до 1600
°
С.
0,0025
×
t от 600 до 1800
°
С.
4,0 от 600 до 800
°
С;
0,005
×
t св. 800 до 1800
°
С.
1,5 от минус 40 до 375
°
С;
0,004· t св. 375 до 750
°
С.
2,5 от 0 до 333
°
С;
0,0075· t св. 333 до 900
°
С.
Лист № 5
всего листов 7
1
3
1
3
1
3
ТНН (N)
2
1,5
0,004
×
t
2,5
0,0075
×
t
0,015
×
t
от минус 40 до 375
°
С;
св. 375 до 1300
°
С.
от минус 40 до 333
°
С;
св. 333 до 1300
°
С.
от минус 200 до минус 167
°
С;
ТХКн (Е)
2
2,5
1,5
0,004
×
t
2,5
0,0075
×
t
0,015
×
t
св. минус 167 до 40
°
С.
от минус 40 до 375
°
С;
св. 375 до 800
°
С.
от минус 40 до 333
°
С;
св. 333 до 900
°
С.
от минус 200 до минус 167
°
С;
ТМК (Т)
(
***
)
2
2,5
0,5
0,004
×
t
1,0
0,0075
×
t
0,015
×
t
св. минус 167 до 40
°
С.
от минус 40 до 125
°
С;
св. 125 до 350
°
С.
от минус 40 до 135
°
С;
св. 135 до 400
°
С.
от минус 200 до минус 66
°
С;
ТМК (М)
(
***
)
-
1,0
1,3 + 0,001
×
t
1,0
св. минус 66 до 40
°
С.
от минус 200 до 0
°
С;
св. 0 до 100
°
С.
Примечания:
1 t - значение измеряемой температуры,
°
С.
2
(
*
)
Поддиапазоны измерений могут быть в пределах указанных диапазонов в зависимости от кон-
структивного исполнения ТП.
3
(
**
)
По требованию потребителя ТП могут изготавливаться с максимальной температурой приме-
нения плюс 2500
°
С.
4
(
***
)
По требованию потребителя.
Длина монтажной части ТП, мм:от 20 до 3150
(в соответствии с ГОСТ 6616-94);
свыше 3150
(из ряда R40 в соответствии с ГОСТ 6636-69).
Масса, кг: от 0,012 до 3
(в зависимости от габаритных размеров ТП).
По устойчивости к климатическим воздействиям при эксплуатации ТП в зависимости от конст-
руктивного исполнения соответствуют:
- отминус 50 до плюс 50 °С (группа исполнения ДЗ по ГОСТ Р 52931-2008);
- от минус 50 до плюс 100 °С (группа исполнения Д2 по ГОСТ Р 52931-2008);
- от минус 50 до плюс 80 °С (климатическое исполнение УХЛ.3.1 по ГОСТ 15150-69);
- от минус 40 до плюс 45 °С (климатическое исполнение У3 по ГОСТ 15150-69);
- от минус 10 до плюс 60 °С (климатическое исполнение Т3 по ГОСТ 15150-69).
По устойчивости к механическим воздействиям при эксплуатации соответствуют:
- группе исполнения N3, V3, V5;
- группам исполнений F2, F3 и G2 (вибропрочные ТП).
Вибропрочные, сейсмостойкие ТП и ТП повышенной надежности являются стойкими, прочными
и устойчивыми к воздействию землетрясения с уровнем сейсмичности до 9 баллов по шкале
MSК-64.
Средняя наработка до отказа, ч, не менее:35000, 120000
(в зависимости от исполнения ТП).
Средний срок службы, лет, не менее:6, 15
(в зависимости от исполнения ТП).
Лист № 6
всего листов 7
Знак утверждения типа
Знак утверждения типа наносится на табличку или корпус прибора термотрансферным способом,
а также на и паспорта НКГЖ.408711.0ХХПС — типографским способом.
Комплектность средства измерений
Комплектность ТП приведена в таблице 3.
Модификация
ТП в
соответствии
с заказом
Согласно НСХ
в соответствии
с заказом
ОбозначениеКол.
Примечание
НКГЖ.408711.001 1 шт.
НКГЖ.408711.002 1 шт.
НКГЖ.408711.0031шт.
НКГЖ.408711.0061шт.
НКГЖ.408711.0071шт.
НКГЖ.408711.0081шт.
НКГЖ.408711.0041шт.
НКГЖ.408711.0051шт.
НКГЖ.408711.0091шт.
НКГЖ.408711.0351шт.
НКГЖ.408711.0141шт.
______
______
1шт.
Таблица 3 – Комплектность
Наименование
Преобразователи
термоэлектрические ТП:
ТП-2088, ТП-2088В, ТП-2088ВС, ТП-2088Ех,
ТП-2088ЕхВ, ТП-2088А, ТП-2088Л
ТП-0188
ТП-2488, ТП-2488Ех, ТП-2488В, ТП-2488ВС,
ТП-2488ЕхВ, ТП-2488А
ТП-0195, ТП-0195В, ТП-0195ВС, ТП-0195Ех
ТП-0295, ТП-0295Ех
ТП-0395, ТП-0395Ех
ТП-0198, ТП-0198В, ТП-0198ВС, ТП-0198Ех
ТП-0198А
ТП-1085, ТП-1085Ех, ТП-1085В
ТП-2187Ехd, ТП-2187ЕхdВ, ТП-2187ЕхdВС,
ТП-1388, ТП-1388Ех, ТП-1388В, ТП-1388ВС
ТП-2388, ТП-2388Ех
Комплект принадлежностей:
Кабель термопарный КТ_____, м
Кабель компенсационный, КК_____, м
Адаптер термопарный (разъем)
Преобразователи термоэлектрические
ТП-ХХХХ Паспорт
НКГЖ.408711.0ХХПС1 экз.
Поверка
осуществляется в соответствии с ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические.
Методика поверки», Рекомендацией МИ 3475-2015 «ГСИ. Преобразователи термоэлектрические
ТП с металлическими термопарами в качестве термочувствительных элементов с длиной погру-
жаемой части менее 250 мм» и МИ 1745-87 «Методические указания. ГСИ. Стандартные образцы
свойств термоэлектродных материалов и сплавов ВР 5 и ВР 20 (СОТМ ВР 5/20). Методика атте-
стации».
Основные средства поверки:
- система поверки термопреобразователей автоматизированная АСПТ: диапазон измерений на-
пряжения: -300…0…300 мВ, основная погрешность:
±
(5
×
10
-5
×
ç
U
ê
+ 2) мкВ; диапазоны измерений
температуры: -270…1370 °С (ТХА(К)), -200…800 °С (ТХК(L)), -210…1200 °С (ТЖК(J)),
-270…400 (ТМК(Т)), -270…1300 °С (ТНН(N)), основная погрешность:
±
2
×
10
-1 °
С; -50…1760 °С
(ТПП (R), ТПП (S)), 0…2500 °С (ТВР(А-1)), основная погрешность:
±
4
×
10
-1
; 0…1820 °С (ТПР(В)),
основная погрешность:
±
5
×
10
-1
;
- калибратор температуры эталонный «ЭЛЕМЕР-КТ-650»: диапазон воспроизводимых температур
от 50 до 650
°
С, основная погрешность:
±
(0,05+0,06
´
(t/100));
- термостат с флюидизированной средой FB-08, диапазон воспроизводимых температур: от плюс
50 °С до плюс 700 °С, нестабильность поддержания температуры в термостате: ± 0,02 °С за 8 мин, не-
равномерность температуры в рабочем объеме термостата: ± 0,01 °С (по вертикальной оси рабочего
объема), ± 0,02 °С (по горизонтальной оси рабочего объема), глубина ванны 385 мм;
Лист № 7
всего листов 7
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-8-3 3-го разряда, в 0 °С
доверительная погрешность ± 0,02 °С, в диапазоне измерений выше 0 °С до плюс 150 °С довери-
тельная погрешность ± 0,03 °С, в диапазоне измерений выше 150 °С до плюс 230 °С доверительная
погрешность ± 0,04 °С, в диапазоне измерений выше 230 °С до плюс 450 °С доверительная по-
грешность ± 0,06 °С, в диапазоне измерений выше плюс 450 °С до плюс 660 °С доверительная по-
грешность ± 0,15 °С;
- преобразователи термоэлектрические платинородий-платиновые эталонные ППО, диапазон из-
мерений температуры: от плюс 300 до плюс 1200 °С, 2-го или 3-го разрядов (по ГОСТ 8.338-
2002);- вертикальная трубчатая печь: максимальная рабочая температура не менее 1800
°
С, гра-
диент температуры по оси (в ее средней части) при температуре 1400
°
С не более 1
°
С/см];
- эталонные 2-го и 3-го разрядов (по ГОСТ 8.338-2002) платинородий-платинородиевые ТП типа
ПРО в диапазоне температур от 600 до 1800 °С;
- две горизонтальные трубчатые печи сопротивления, каждая с рабочим пространством длиной
500-600 мм, диаметром 40-50 мм и максимальной рабочей температурой не менее 1200 °С. гра-
диент температуры по оси печи (в ее средней части) при 1000°С не должен превышать 0,8 °С/см
на участке длиной не менее 50 мм. одна из печей должна быть использована только для ТП из
благородных металлов.
Сведения о методиках (методах) измерений содержатся в паспортах НКГЖ.408711.0ХХПС.
Нормативные и технические документы, устанавливающие требования к преобразователям тер-
моэлектрическимТП
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие тех-
нические условия.
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.
ТУ 4211-013-13282997-2010. Преобразователи термоэлектрические ТП. Технические условия.
ГОСТ8.558-2009 ГСИ. Государственнаяповерочная схемадлясредствизмерений температуры.
МИ 3475-2015 Методика поверки. Преобразователи термоэлектрические ТП с металлическими
термопарами в качестве чувствительных элементов с длиной погружаемой части менее 250 мм.
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие
«ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»)
124460, г. Москва, г. Зеленоград, корп. 1145, н.п. 1
Тел.: (495) 925-51-47, факс: (499) 710-00-01. ИНН 5044003551.
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях
утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«_____»_________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 17901-98 | Преобразователи измерительные | TAA-220 | Фирма A/S "DEIF", Дания | 2 года | Перейти |
| 6327-77 | Преобразователи круговых перемещений измерительные | ПКИ-1 | АО "ЛЭМЗ", г.С.-Петербург | Нет данных | Перейти |
| 38600-08 | Преобразователи термоэлектрические | 1K1BKU4 SPZZZ-X | Фирма "JMS Southeast, Inc." (WGI), США | 2 года | Перейти |
| 44782-10 | Преобразователи термоэлектрические | T, EX | Фирма "Okazaki Manufacturing Company", Япония | 2 года | Перейти |
| 36955-08 | Преобразователи термоэлектрические | ТХА 9420, ТХК 9420 | ОАО "НПП "Эталон", г.Омск | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
