Твердомеры Виккерса VH1150, ГРСИ 61078-15

Смотреть ГРСИ
61077-15

Номер госреестра:

61078-15

Наименование СИ:

Твердомеры Виккерса

Обозначение типа:

VH1150

Производитель:

Фирма "ITW Test & Measurement GmbH", Германия

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

14.07.2021

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 59231

об утверждении типа средств измерений

Лист № 1

всего листов 4

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры Виккерса VH1150

Назначение средства измерений

Твердомеры Виккерса VH1150 (далее - твердомеры) предназначены для измерений

твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-

2007.

Описание средства измерений

Принцип действия твердомеров основан на статическом вдавливании наконечника -

алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленно-

го отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).

Твердомеры представляют собой стационарные средства измерений, состоящие из уст-

ройства приложения нагрузки и измерительного блока.

Твердомеры могут быть оснащены персональным компьютером, программное обеспе-

чение которого позволяет автоматически находить отпечаток и определять значение твердо-

сти, а также моторизованным столиком.

Доступ к метрологически значимой части ограничен конструкцией твердомеров.

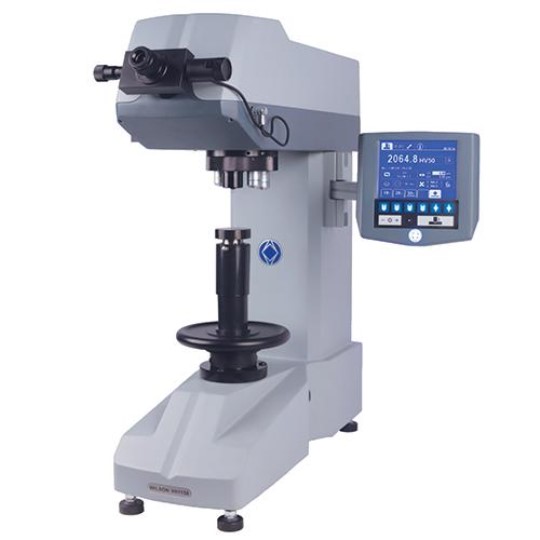

Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и

пломбирования приведён на рисунке 1.

Рисунок 1 – Внешний вид твердомеров

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления работой

твердомеров, записью, хранением и статистической обработки результатов измерений. Внеш-

нее ПО для вынесенного компьютера поддерживает все функции встроенного ПО в расши-

ренном варианте. Дополнительно оно позволяет автоматически распознавать отпечаток, изме-

рять длины диагоналей и вычислять значение твердости, а также строить графики, формиро-

вать отчеты.

место нанесения

знака утверждения

типа

место распо-

ложения пломб

Лист № 2

всего листов 4

Идентификационные признаки (данные) ПО приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)Значение

Встроенное ПО Внешнее ПО

Идентификационное наименование ПОWilsonDiametMinuteman

Номер версии (идентификационный номер) ПО v 1.1 и выше v 1.0 v 4.0

и вышеи выше

Цифровой идентификатор ПО (контрольная сумма-- -

исполняемого кода)

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«высокий» по Р 50.2.077-2014.

Метрологические и технические характеристики

Испытательные нагрузки по шкалам Виккерса, Н.......................2,942; 4,903; 9,807; 19,61; 29,42;

............................................................................................................49,03; 98,07; 196,1; 294,2; 490,3.

Пределы допускаемой относительной погрешности нагрузки, %

1,0.

Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,3; .......................от 50 до

1000. Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,5; HV 1; HV 2;

HV 3; HV 5; HV 10; HV 20; HV 30; HV 50от 50 до 1500.

Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2.

Таблица 2

Обозначение шкалыИнтервалы измерений твёрдости HV

твёрдости

100±200± 300± 400± 500± 600± 700± 800± 900± 1225±

505050505050505050275

Пределы допускаемых абсолютных погрешностей твердомеров, HV (±)

HV 0,3612,52131,54458,57585104,5165

HV 0,5 4,512,5 17,5 273345,5 52,568 76165

HV 1 4,5 1014 18 27,532,5 37,551 57120

HV 2 4,5 7,5 10,5 1822 263034 47,5 90

HV 3 4,5 7,5 10,513,5 16,5 263034 38 75

HV 5 4,5 7,5 10,513,5 16,519,5 22,5 25,5 38 60

HV 10 4,5 7,5 10,513,5 16,519,5 22,5 25,5 28,5 45

HV 20 4,5 7,5 10,513,5 16,519,5 22,5 25,5 28,5 45

HV 30 4,5 7,5 7 911 131517 19 30

HV 50 4,5 7,5 7 911 131517 19 30

Рабочие условия применения:

- температура окружающего воздуха ,

Сот 10 до 35;

- относительная влажность окружающего воздуха, не более, % 8

Напряжение питания от сети переменного тока частотой (50±1) Гц, В 220±22.

Габаритные размеры, мм, не более:

длина 625;

ширина 235;

высота 76

Масса, кг, не более.....................................................................................................75.

Габаритные размеры рабочего пространства, мм, не менее:

ширина 160;

высота 210.

Лист № 3

всего листов 4

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руково-

дства по эксплуатации типографским или иным способом.

Комплектность средства измерений

В комплект поставки входят:

твердомер VH1150 ..........................................................................................................1 шт.;

персональный компьютер (по заказу)...........................................................................1 шт.;

моторизованный столик (по заказу)..............................................................................1 шт.;

наконечник – алмазная пирамида Виккерса................................................................ 1 шт.;

объектив 10х .................................................................................................................1 шт.;

объектив 20х ..................................................................................................................1 шт.;

руководство по эксплуатации VH1150 – 01 РЭ.............................................................1 шт.

Поверка

осуществляется по ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по

Виккерсу. Часть 2. Поверка и калибровка твердомеров».

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по

ГОСТ 9031-75 со значениями: (250±50) HV; (450±75) HV; (800±50) HV.

Сведения о методиках (методах) измерений

Твердомеры Виккерса VH1150. Руководство по эксплуатации. VH1150– 01 РЭ.

Нормативные и технические документы, устанавливающие требования к твердомерам

Виккерса VH1150

1 ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2 ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу.

Часть 1 Метод измерения».

3 ГОСТ Р 8.695-2009 «Государственная система обеспечения единства измерений. Ме-

таллы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердоме-

ров».

4 ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Госу-

дарственная поверочная схема для средств измерений твёрдости металлов и сплавов по шка-

лам Виккерса».

5 Техническая документация изготовителя.

Изготовитель

Фирма «ITW Test & Measurement GmbH», Германия

Адрес: Boschstraße 10, 73734 Esslingen, Germany

Тел.: + 49 0 711 4904690-0

Факс: .+ 49 0 711 4904690-13

E-mail:

info.eu@buehler.com

Заявитель

Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»)

Юридический адрес: 141401, Московская область, г. Химки, Ленинский проспект, д. 1,

корп. 2

Тел.: (495) 788-55-23

Факс: (495) 575-41-03

E-mail:

info@novatest.ru

Лист № 4

всего листов 4

Испытательный центр

Федеральное государственное унитарное предприятия «Всероссийский научно-

исследовательскийинститутфизико-техническихирадиотехническихизмерений»

(ФГУП «ВНИИФТРИ»), аттестат аккредитации в области обеспечения единства измерений

№ 30002-13 г., действителен до 07.10.2018 г.

Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий

поселок Менделеево, промзона ВНИИФТРИ, корпус 11.

Почтовыйадрес:141570,Московскаяобласть,Солнечногорскийрайон,п/о

Менделеево.

Телефон: +7(495)526-63-00, факс: +7(495)526-63-00.

E-mail:

office@vniiftri.ru.

Заместитель Руководителя

Федерального агентства

по техническому регулированию

и метрологииС.С. Голубев

М.П."____" __________ 2015 г.
