Аппаратура навигационная потребителей КНС GPS Aera 500, ГРСИ 61051-15
Номер госреестра:
61051-15
Наименование СИ:
Аппаратура навигационная потребителей КНС GPS
Обозначение типа:
Aera 500
Производитель:
Фирма "Garmin Corporation", Тайвань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 50 шт. с зав.№ 1QP008082, 1QP010460, 1QP010465, 1QP010467, 1QP010469, 1QP010470, 1QP010613, 1QP010618, 1QP010628, 1QP010647, 1QP010651, 1QP010711, 1QP010713, 1QP010714, 1QP010718, 1QP010745, 1QP010754, 1QP010755, 1QP010757 … 1QP010764, 1QP010960, 1QP010965, 1QP010966, 1QP011006, 1QP011007, 1QP011011, 1QP011012, 1QP011014 … 1QP011019, 1QP011023, 1QP011131 … 1QP011140
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59197
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура навигационная потребителей КНС GPS Aera 500
Назначение средства измерений
Аппаратура навигационная потребителей КНС GPS Aera 500 (далее – аппаратура)
предназначена для проведения автоматического, глобального, непрерывного, всепогодного
определения по сигналам навигационных космических аппаратов (далее – НКА) космической
навигационной системы (далее – КНС) GPS геодезических координат местоположения
(широта B, долгота L).
Описание средства измерений
Конструктивно аппаратура выполнена в едином корпусе, включающем приёмник
сигналов КНС GPS и антенну. Для улучшения радиовидимости спутниковых навигационных
сигналов при использовании аппаратуры в составе объектов имеется внешняя антенна.
На передней панели корпуса аппаратуры расположен высококонтрастныйдисплей
WQVGA TFT с подсветкой для отображения измерительной информации. На задней панели
корпуса расположены голосовой динамик, внутренняя GPS антенна, разъем для подключения
держателя с двумя разъемами (последовательные порты miniUSB) для выдачи измерительной
информации и для подключения внешнего источника питания, на боковой панели – разъем
для подключения внешней антенны, а также кнопка включения и выключения питания
аппаратуры.
Принцип действия аппаратуры основан на измерении текущих навигационных
параметров по сигналам КНС GPS путем параллельного приема и обработки 12
измерительными каналами. Измерительные каналы используются для слежения по фазе
дальномерногокодазаспутниковыминавигационнымисигналаминачастотеL1
(1575,42 МГц). Хранение измерительной информации возможно во внутреннюю память
аппаратуры.
Внешний вид аппаратуры, место наклейки приведены на рисунке 1.
Места пломбировки под откидывающейся крышкой на задней части корпуса в отсеке
аппаратуры для установки аккумуляторной батареи приведены на рисунке 2.
- место наклейки

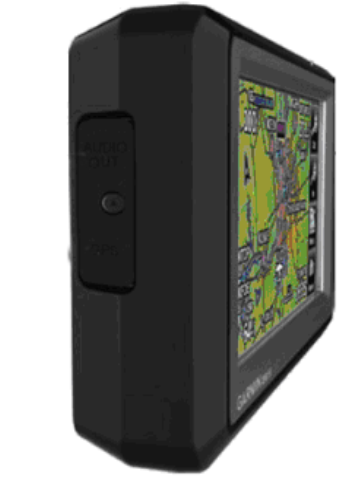

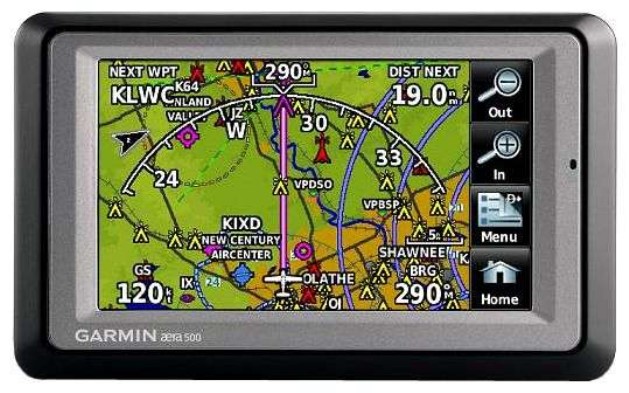

Рисунок 1 - Внешний вид аппаратуры
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Метрологические и технические характеристики аппаратуры приведены в таблице 1.
Таблица 1
Наименование параметра или характеристикиЗначение
характеристики
Пределы допускаемой абсолютной инструментальной погрешности (по
уровню вероятности 0,95) определения координат в плане при
выключенном режиме селективного доступа GPS (S/A) и при GDOP
менее 3, м± 15
Динамические диапазоны работы:
по скорости, м/с от 0 до 300
по ускорению, м/с
2
от 0 до 19,6
по высоте, м от 0 до 8000
Напряжение питания от источника постоянного тока, Вот 11 до 35
Потребляемая мощность от источника постоянного тока, Вт, не более
Габаритные размеры (длина×ширина×высота), мм, не более
8
135×23×84
Масса, кг, не более
0,27
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
от 15 до 25
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и в
виде наклейки на переднюю панель аппаратуры.
- места пломбировки от несанкционированного доступа

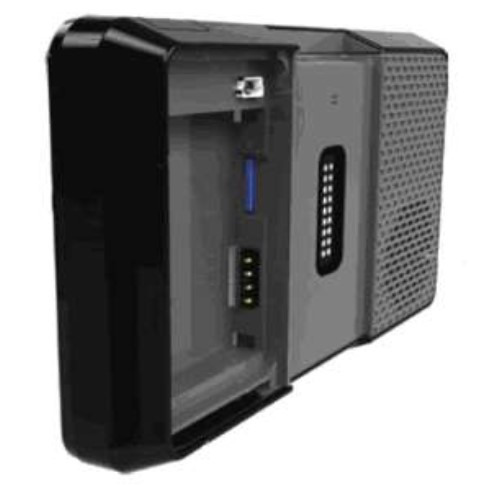

Рисунок 2 - Внешний вид отсека аппаратуры для установки аккумуляторной батареи под
откидывающейся крышкой на задней части корпуса
Лист № 3
Всего листов 4
Комплектность средства измерений
Комплект поставки аппаратуры включает:
- аппаратура навигационная потребителей КНС GPS Aera 500 – 1 шт.;
- крепление на штурвал – 1 шт.;
- держатель – 1 шт.;
- батарея аккумуляторная– 1 шт.;
- внешняя GPS антенна – 1 шт.;
- автомобильное крепление на панель – 1 шт.;
- USB-кабель – 1 шт.;
- автомобильный кабель питания 12 В – 1 шт.;
- авиационная база данных для вертолётов на территорию России – 1 шт.;
- база данных искусственных препятствий на территорию России – 1 шт.;
- сертификат на обновление баз данных – 1 шт.;
- руководство по эксплуатации – 1 книга;
- комплект упаковки – 1 к-т;
- методика поверки – 1 шт.
Поверка
осуществляется по документу МП 61051-15 «Инструкция. Аппаратура навигационная
потребителей КНС GPS Aera 500. Методика поверки», утвержденному руководителем ГЦИ
СИ ФБУ «ГНМЦ Минобороны России» 12 мая 2015 г.
Основное средство поверки:
- имитатор сигналов СН-3803М (рег. № 36528-07): предел допускаемого среднего
квадратическогоотклоненияслучайнойсоставляющейпогрешностиформирования
беззапросной дальности до НКА ГЛОНАСС и GPS 0,1 м, предел допускаемого среднего
квадратического отклонения случайной составляющей погрешности формирования скорости
изменения беззапросной дальности до НКА ГЛОНАСС и GPS 0,001 м/с.
Сведения о методиках (методах) измерений
Аппаратура навигационная потребителей КНС GPS Aera 500. Руководство по
эксплуатации.
Нормативные документы, устанавливающие требования к аппаратуре навигационной
потребителей КНС GPS Aera 500
1. ГОСТ Р 8.750-2011 «ГСИ. Государственная поверочная схема для координатно-
временных средств измерений».
3. Аппаратура навигационная потребителей КНС GPS Aera 500. Руководство по
эксплуатации.
Изготовитель
Фирма «Garmin Corporation», Тайвань.
Юридический (почтовый) адрес: No. 68, Jangshu 2nd Road, Shijr, Taipei County,
Taiwan.
Телефон: (886) 02-2642-9199, факс: (886) 02-2642-9099.
Заявитель
Обществосограниченнойответственностью«СпецТехПоставка»(ООО
«СпецТехПоставка») , г. Москва.
Юридический (почтовый) адрес: 119285, г. Москва, ул. Пырьева, 11 А, помещение 4-
13.
Телефон: (495) 640-94-86, факс: (495) 640-94-86.
Лист № 4
Trial
листов 4
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное
учреждение «Главный научный метрологический центр Министерства обороны Российской
Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Юридический(почтовый)адрес:141006,Московскаяобласть,г.Мытищи,
ул. Комарова, 13.
Телефон: (495) 583-99-23, факс: (495) 583-99-48.
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению
испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»_______________2015 г.
