Номер госреестра:
61049-15
Наименование СИ:
Газоанализаторы
Обозначение типа:
Tiger-i 2000
Производитель:
Фирма "Tiger Optics, LLC", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.06.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59195
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы Tiger-i 2000
Назначение средства измерений
Газоанализаторы Tiger-i 2000 предназначены для непрерывного автоматического из-
мерения объемной доли одного из определяемых компонентов: оксида углерода (СО), ам-
миака (NН
3
), хлористого водорода (НCI), фтористого водорода (HF), сероводорода (Н
2
S),
метана (СН
4
) в воздухе.
Описание средства измерений
Принцип действия газоанализаторов– оптический, основан на спектроскопии внут-
рирезонаторного затухания. Метод заключается в измерении времени затухания излучения в
оптическом резонаторе, который заполняется анализируемой пробой газовой смеси.
Генерируемое лазерное излучение поступает в резонатор и многократно отражается
от расположенных внутри зеркал. Каждый раз, отражаясь от выходного зеркала, излучение
частично покидает резонатор и регистрируется полупроводниковым приемником. В резуль-
тате обработки поступающего с приемника сигнала определяется время затухания излуче-
ния, которое обратно пропорционально содержанию определяемого компонента в анализи-
руемой пробе газовой смеси. На входе газовой пробы в газоанализатор расположены фильт-
ры для очистки от пыли и влаги. Отбор пробы осуществляется газоанализатором принуди-
тельно при помощи компрессора.
Путем измерения времени, необходимого для ослабления сигнала светового излуче-
ния, рассчитывается концентрация загрязняющего вещества.
Газоанализаторы являются одноблочными (один измерительный канал) или двух-
блочными (два измерительных канала) стационарными приборами.
Перевод газоанализатора в тот или иной режим работы осуществляется с помощью
панели инструментов, расположенной на лицевой панели прибора.
Результаты измерений выводятся:
·
на буквенно-цифровой дисплей с сенсорным экраном, расположенный на пе-
редней панели;
·
в виде аналоговых выходных сигналов 4 - 20 мА, 0 - 5 В;
·
в виде цифрового выходного сигнала через плату последовательного интер-
фейса RS 232 и Ethernet для связи с компьютером.
Также имеется 2 релейных выхода для настройки сигналов тревоги пользователем, 1
реле – для мониторинга ошибок.
На передней панели прибора расположен сенсорный экран, который обеспечивает
вывод формулы определяемого компонента, результатов измерений в выбранных единицах
измерений (ppb или ppm), а также управление работой прибора.
Внешний вид газоанализаторов представлен на рисунке 1.
Лист № 2
Всего листов 5

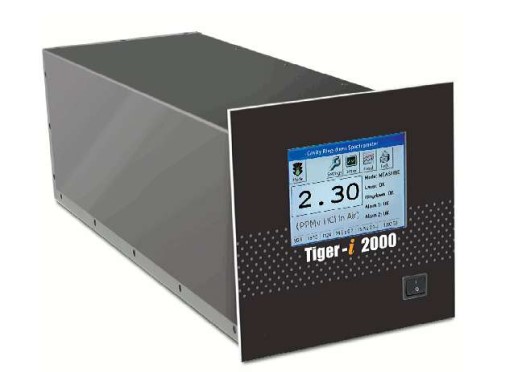

Рисунок 1. Внешний вид газоанализаторов Tiger-i 2000.
Цифровой идентификатор ПО
Примечание: 1. *Номер версии (идентификационный номер) программного обеспечения
должен быть не ниже указанного в таблице.
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение Tiger-i CRDS.
Программное обеспечение осуществляет функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на ЖКИ дисплее газоанализатора;
- передачу результатов измерений по интерфейсу связи с ПК;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей;
- контроль архивации измерений;
- контроль внешней связи (RS-232, RS-422,Ethernet);
- контроль журналов изменений.
Газоанализаторы имеют защиту встроенного программного обеспечения от предна-
меренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.
Влияние встроенного ПО учтено при нормировании метрологических характеристик
комплекса.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер)*ПО
Значение
Tiger-i CRDS
5.00.22
NA
Метрологические и технически характеристики
1. Диапазоны измерений и пределы допускаемой основной погрешности газоанали-
заторов приведены в таблице 2.
2. Предел допускаемой вариации показаний, в долях от пределов допускаемой ос-
новной погрешности: 0,5.
3. Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы,
в долях от пределов допускаемой основной погрешности: 0,5.
Лист № 3
Всего листов 5
Диапазон
измерений
объемной доли
определяемого
компонента,
млн
-1
(ppm)
Назначение
0 – 5,0
Св. 5,0 – 1000
0 – 0,30
Св. 0,30 – 40
Хлористый
водород
(НCl)
0 – 5
- « -
Фтористый
водород
(HF)
0 – 1
Сероводород
(Н
2
S)
0 – 500
- « -
Метан
(СН
4
)
0 – 25
*
Таблица 2
Диапазон
показаний объ-
Определяемыйемной доли
компонент определяемого
компонента,
млн
-1
(ppm)
Пределы
допускаемой
основной
погрешности
приве- относи-
денной, тельной,
γ, % δ, %
± 15-
Оксид
углерода0 – 1000
(СО)
-± 15
± 20-
Аммиак (NН
3
)0 – 40
-± 20
Контроль ПДК
атмосферного
воздуха, воздуха
рабочей зоны и
при чрезвычайных
ситуациях
Контроль ПДК
атмосферного
воздуха и воздуха
рабочей зоны
0 – 0,10± 20-
Св. 0,10 – 5-± 20
0 – 0,10± 20-
Св.0,10 – 1-± 20
Контроль ПДК
воздуха рабочей
зоны и при
чрезвычайных
ситуациях
0 – 20± 10-
Св. 20 – 500 - ± 10
0 – 2,0± 15-
Св. 2,0 – 25-± 15
Примечание:
1. Пересчет значений объемной доли Х, млн
-1
, в массовую концентрацию С, мг/м
3
, проводят по
формуле: С=Х·М/V
m
, где M – молярная масса компонента, г/моль; V
m
– молярный объем газа-
разбавителя - воздуха, равный 24,06 (при условиях 20
°
С и 101,3 кПа по ГОСТ 12.1.005-88) или
22,41 (при условиях 0
°
С и 101,3 кПа по РД 52.04.186-89), дм
3
/моль.
2. * Для контроля фоновой концентрации/
4. Пределы допускаемой дополнительной погрешности от изменения температуры
окружающей среды в пределах рабочих условий эксплуатации на каждые 10 °С от нормаль-
ных условий, в долях от пределов допускаемой основной погрешности: ± 0,5.
5. Предел суммарной дополнительной погрешности от влияния содержания неизме-
ряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой ос-
новной погрешности: 0,5.
6. Предел допускаемого времени установления показаний Т
0,9
,: 3 мин.
7. Время прогрева, мин, не более: 60.
8. Номинальная цена единицы наименьшего разряда индикатора: 1 ppb или 1 ppm (в
зависимости от измеряемой концентрации)
9. Габаритные размеры, масса и потребляемая электрическая мощность приведены в
таблице 3.
Лист № 4
Всего листов 5
Исполнение
Габаритные
размеры, мм, не более
Масса, кг, не более
Одноблочное
15
200
Двухблочное
30
400
Таблица 3
Потребляемая
мощность,
В
×
А, не более
Длина 599
Ширина 218
Высота 222
Длина 599
Ширина 445
Высота 222
10. Напряжение питания от сети переменного тока частотой (50±1) Гц: (230±23) В.
11. Средняя наработка на отказ (при доверительной вероятности Р=0,95): 24000 ча-
сов.
12. Полный средний срок службы: 10 лет.
13. Условия эксплуатации:
- диапазон температуры окружающей среды:от 10
о
С до 35
о
С;
- диапазон относительной влажности (без конденсации влаги):от 30 до 80 %;
- диапазон атмосферного давления:от 84 до 106,7 кПа.
14 Параметры и состав анализируемой газовой смеси:
- температура газовой смеси на входе газоанализатора,
о
Сот 10 до 35.
- объемный расход газа и допускаемое отклонение на входе газоанализатора (обес-
печивается побудителем расхода), дм
3
/мин(0,4
±
0,2);
- диапазон объемного расхода газовой смеси на входе газоанализатора, (обеспечива-
ется побудителем расхода), дм
3
/мин(1
±
0,2);
- перечень и содержание неизмеряемых компонентов: NO
,
NO
2
, SO
2
, CO – не более
ПДК воздуха рабочей зоны по ГОСТ 12.1.005-88.
Знак утверждения типа
Знак утверждения типа наносится способом компьютерной графики на титульный
лист руководства по эксплуатации и на табличку, расположенную на задней панели газоана-
лизаторов.
1 комплект
1 экз.
Комплектность средства измерений
Комплект поставки газоанализаторов приведен в таблице 4.
Таблица 4.
НаименованиеОбозначение
Газоанализатор Tiger-i 2000
Количество
1 шт.
Комплект запасных частей
Руководство по эксплуатации
(с дополнением)
Методика поверки
МП-242-1842-20151 экз.
Поверка
осуществляется по документу МП-242-1842-2015 «Газоанализаторы Tiger-i 2000 . Методика
поверки» утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 апреля 2015 г.
Основные средства поверки:
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-Т
или ГГС-К по ШДЕК.418319.009 ТУ (№ 45189-10 в Госреестре СИ РФ) в комплекте с источ-
никами микропотоков ИМ фтористого водорода ихлористого водорода, аммиака по
ИБЯЛ.418319.013 ТУ (№ 15075-09 в Госреестре СИ РФ)
Лист № 5
Всего листов 5
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС-03-03 по
ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре СИ РФ) в комплекте со стандартными об-
разцами состава: газовые смеси СО/N
2
, H
2
S/N
2
, NH
3
/N
2
, CH
4
/N
2
в баллонах под давлением по
ТУ 6-16-2956-92;
- поверочный нулевой газ (ПНГ) – воздух по ТУ 6-21-5-82 или азот газообразный по
ГОСТ 9293-74.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы Tiger-i 2000. Руководство по
эксплуатации» и в РД 52.04.186-89 Руководство по контролю загрязнения атмосферы.
Нормативные и технические документы, устанавливающие требования к газоанализа-
торам Tiger-i 2000
1 ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содер-
жания компонентов в газовых средах.
2 ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Об-
щие технические условия.
3 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические ус-
ловия.
4 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-
гигиенические требования к воздуху рабочей зоны.
5 Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Tiger Optics, LLC».
Адрес: Титус Авеню, 250, Уоррингтон, Пенсильвания, 18976, США.
Заявитель
ООО «СЕРКОНС».
Адрес: 115054, Москва, ул. Дубиниская д. 33 Б
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01,
факс (812) 713-01-14, e-mail:
,
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению ис-
пытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»____________________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 25597-09 | Газоанализаторы озона | Циклон-5 | ЗАО "Оптэк", г.С.-Петербург | 1 год | Перейти |
| 26053-03 | Газоанализаторы | АМТ-03 | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 6 месяцев | Перейти |
| 15601-96 | Газоанализаторы | ГИАМ-301 | ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
| 53149-13 | Газоанализаторы трассовые | AR500, AR600 и AR650 | Фирма "OPSIS AB", Швеция | 1 год | Перейти |
| 7993-80 | Газоанализаторы углеводородов | ГПИ-1 | Опытный завод "Хроматограф", г.Москва | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
