Лист
Всего листов
Приложение к свидетельству № 69164
№ 1
об утверждении типа средств измерений
6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Кондуктометры портативные КП-150МИ
Назначение средства измерений
Кондуктометры портативные КП-150МИ предназначены для измерения удельной
электропроводимости (УЭП) и температуры водных растворов. Кондуктометры могут
применяться для определения массовой концентрации солей в водных растворах в пересчете
на NaCl (условного солесодержания - УСС) и расчета электропроводимости, приведенной
к 25
о
С (УЭП
25
).
Описание средства измерений
Принцип действия основан на преобразовании тока, протекающего между электродами
в электрохимической ячейке датчика под воздействием приложенного переменного напряже-
ния, в значение удельной электропроводимости, а также на преобразовании сопротивления,
встроенного в датчик термоэлемента, в значение температуры.
Кондуктометры состоит из первичного измерительного преобразователя (в дальнейшем -
датчик) и вторичного измерительного преобразователя (в дальнейшем преобразователь.
В комплекте с преобразователем можно использовать следующие датчики :
ДЭ-01 - двухэлектродный контактный кондуктометрический датчик для измерений удельной
электропроводимости обессоленных вод;
ДЭ-02 - двухэлектродный контактный кондуктометрический датчик для измерений удельной
электропроводимости технологических растворов и природных вод.
Кондуктометры выпускаются в следующих исполнениях:
КП-150МИ - кондуктометры укомплектованные датчиками ДЭ-01 и ДЭ-02, предназначенные
для измерений удельной электропроводимости обессоленных, природных вод и технологиче-
ских растворов.
КП-150.1МИ - кондуктометры, укомплектованные датчиком ДЭ-01, предназначенные
для измерений удельной электропроводимости обессоленных вод.
КП-150.2МИ - кондуктометры, укомплектованные датчиком ДЭ-02, предназначенные
для измерений удельной электропроводимости природных вод и технологических растворов.
Кондуктометры могут измерять, используя как погружную, так и проточную измеритель-
ную ячейку, входящую в комплект поставки.
Результаты измерений выводятся в цифровой форме на встроенный дисплей. Эти значе-
ния могут быть переданы на персональный компьютер по интерфейсусвязи по стыкуС2 в соответ-
ствии с ГОСТ 18145 (RS-232C).
Питание кондуктометров осуществляется от автономного источника питания.
Лист № 2
Всего листов 6

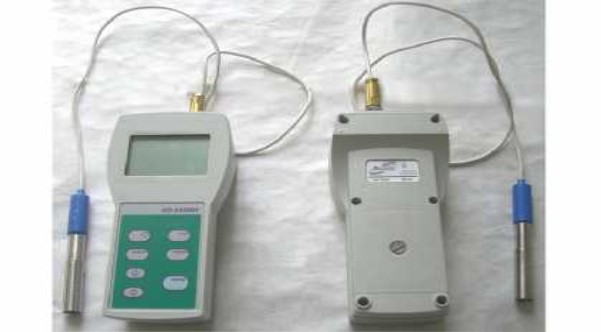

Рисунок 1 - Внешний вид кондуктометров портативных КП-150МИ
Схема пломбировки для защиты от несанкционированного доступа и обозначение мест
для нанесения знаков поверки приведена на рисунке 2.
Рисунок 2 - Схема пломбировки для защиты от несанкционированного
доступа, обозначения места нанесения знака поверки
Программное обеспечение
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
-
V1.XX, где ХХ - метрологически незначимая
часть
-
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
Диапазон измерений УЭП с датчиком:
Место нанесения знака
поверкиМесто пломбировки
Лист № 3
Всего листов 6
1,5
0,5
от 0,001 до 1
0,01
от +17 до +23
от +15 до +25
от 30 до 80
от 84 до 106,7
от 1,25 до 1,5
Значение
от 0,1 до 200,0 мкСм/см
от 10 мкСм/см до 20,00 мСм/см
Наименование характеристики
- ДЭ-01,
- ДЭ-02
Пределы допускаемой основной абсолютной
погрешности измерений УЭП при температу-
ре анализируемого раствора 25±1
о
С с датчи-
ком, мкСм/см:
- ДЭ-01
- ДЭ-02
±(0,003 + 0,015χ)
±(0,03 + 0,015χ),
где χ - измеренное значение УЭП, мкСм/см
от +5 до +50
±1,0
0,25
±1,0
± 0,5%
0,1
1
0,01
0,1
1
0,01
0,1
30
Диапазон измерений температуры рабочей
среды,
о
С
Пределы допускаемой основной абсолютной
погрешности измерений температуры рабо-
чей среды,
о
С
Предел допускаемой дополнительной
погрешности измерений УЭП, доли основной
погрешности, обусловленной изменением:
- температуры рабочей среды от 10 до 40
о
С
от номинального значения 25
о
С
- температуры окружающего воздуха
от минус 10 до +55
о
С, на каждые 10
о
С
от номинального значения 25
о
С
- расхода рабочей среды через проточную
ячейку от 2 до 3 и от 5 до 12 л/ч
Пределы допускаемой относительной
погрешности расчета УСС (по таблице в РЭ), %
Предел допускаемой относительной
погрешности приведения измеренной
УЭП к УЭП при 25
о
С, %
Дискретность показаний на дисплее для:
- УЭП25
о
С в интервале показаний :
- от 0,1 до 9999, мкСм/см,
- от 10,00 до 19,99, мСм/см
- УСС (в пересчете на NCl), в интервале
показаний:
- от 20,0 до 999,0, мкг/дм
3
- от 1000 до 999,9, мкг/дм
3
- от 10 до 99,9 , мг/дм
3
- от 100 до 999,9 , мг/дм
3
- от 1000 до 9999 , мг/дм
3
- от 10,0 до 12,00, г/дм
3
- температура рабочей среды от 5,0 до 50,0
Время установления показаний УЭП (Т
90
), с
Нормальные условия измерений:
- температура рабочей среды,
о
С
- температура окружающего воздуха,
о
С
- относительная влажность, %
- атмосферное давление, кПа
- напряжение элементов питания, В
- расход рабочей жидкости в проточной
Лист № 4
Всего листов 6
Наименование характеристики
ячейке, дм
3
/ч
Значение
от 3 до 5
Значение
от 1,25 до 1,7
10
Таблица 3 - Технические характеристики
Наименование характеристики
Источник питания
четыре элемента с напряжением, В
Электрический ток потребляемый кондукто-
метрами от источника питания, мА, на более
Габаритные размеры, мм:
- преобразователь
- датчик
- проточная ячейка
Длина кабеля, мм, не более
210х100х60
130х18х18
130х50х40
850
Лист № 5
Всего листов 6
от -10 до +55
от +5 до +50
Значение
0,3
0,1
0,1
Наименование характеристики
Масса, кг, не более:
- преобразователя
- датчика
- проточной ячейки
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- температура рабочей среды,
о
С
- относительная влажность окружающего
воздуха при 30
о
С, %
- атмосферное давление, кПа
до 90
от 70 до 106,7
Знак утверждения типа
наносится на корпус измерительного преобразователя и на титульный лист формуляра
типографским способом.
Комплектность средства измерений
1
Таблица 4 - Комплект поставки кондуктометров портативных КП-150МП
Наименование
Количество,
шт.
ПК-150МИ
ПК-150.1МИ
ПК-150.2МИ
Преобразователь
Датчик ДЭ-01
Датчик ДЭ-02
Ячейка проточная
Формуляр
Руководство по эксплуатации
+
+
+
+
+
+
+
+
-
+
+
+
+
-
+
+
+
+
Примечание - Формуляр включает методику поверки
Поверка
осуществляется по документу МРБ МП.2442-2014 (ИДСТ.414311.002 Д1) «Кондуктометры
портативные КП-150МИ. Методика поверки», утвержденному РУП «Гомельский центр
стандартизации, метрологии и сертификации» 20.10.2014 г. (в редакции Извещения ИДСТ 0101
об изменении, утвержденногоРУП «Гомельский центр стандартизации, метрологии
и сертификации» 25.08.2017 г.).
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.457-2015;
- магазин сопротивлений Р4002, диапазон от 10 кОм до 10 МОм, класс точности 0,05
(регистрационный номер 2224-66);
- магазин сопротивлений МСР-60М, диапазон (от 0 до 10
4
) Ом, класс точности 0,02
(регистрационный номер 2751-71).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к кондуктомет-
рам портативным КП-150МИ
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной
электрической проводимости жидкостей
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия
ТУ BY 490419429/001-2014 Кондуктометр портативный КП-150МИ. Технические усло-
вия
Изготовитель
Общество с ограниченной ответственностью «Аквакон (ООО «Аквакон»), Республика
Беларусь
Адрес: 246029, г. Гомель, ул. Карбышева, 12, ком. 2-8
Тел./факс: +375(232)40-57-09
E-mail:
Испытательный центр
Экспертиза проведена Федеральным государственным унитарным предприятием
«Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИ-
ИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
Е-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Приложение к свидетельству № 69101
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерительные ИС-ЭМИКОН
Назначение средства измерений
Системы измерительные ИС-ЭМИКОН (далее ИС-ЭМИКОН) предназначены для
обеспечения непрерывных измерений и контроля параметров (давления, температуры, параметров
вибрации, загазованности, уровня жидкости, силы, напряжения и мощности переменного тока),
а также для формирования унифицированных аналоговых сигналов, используемых в каналах
регулирования параметров технологических процессов.
Описание средства измерений
ИС-ЭМИКОН используются в составе автоматизированных систем управления
технологическими процессами (АСУ ТП) транспортирования и хранения нефти и нефтепродуктов,
резервуарных парках, нефтебазах, нефтеналивных причалах, системах автоматического регули-
рования давления, системах телемеханизации, системах нефтепереработки, автоматизированных
системах управления пожаротушением.
ИС-ЭМИКОН относятся к проектно-компонуемым изделиям и предусматривают
возможность:
- автоматического измерения и отображения значений технологических параметров
и документирования данных;
- предупредительной и аварийной сигнализации по уставкам, заданным программным
путем;
- подключения к системам специальной аппаратуры: центров пожарной сигнализации,
аппаратуры сигнализации концентрации взрывоопасных газов, ведущих самостоятельную
обработкусигналов от датчиков и выполняющих отдельные управляющие функции защиты;
- автоматического и в ручном режиме регулирования параметров технологических
процессов.

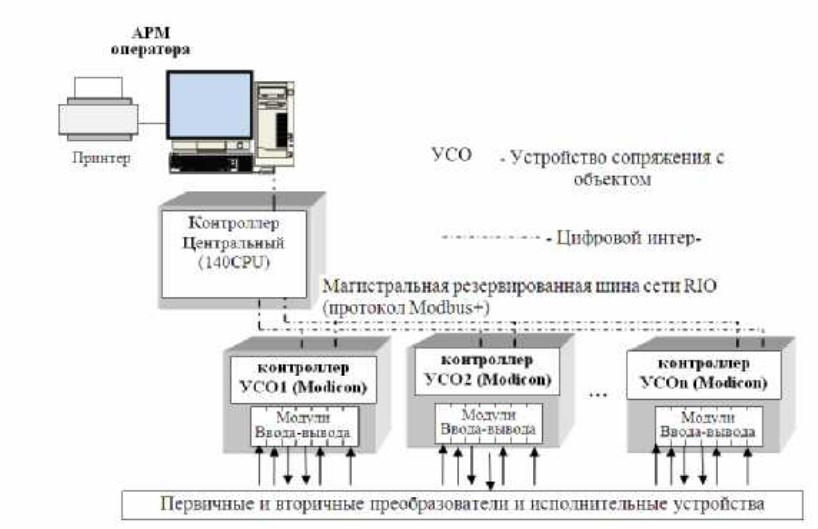

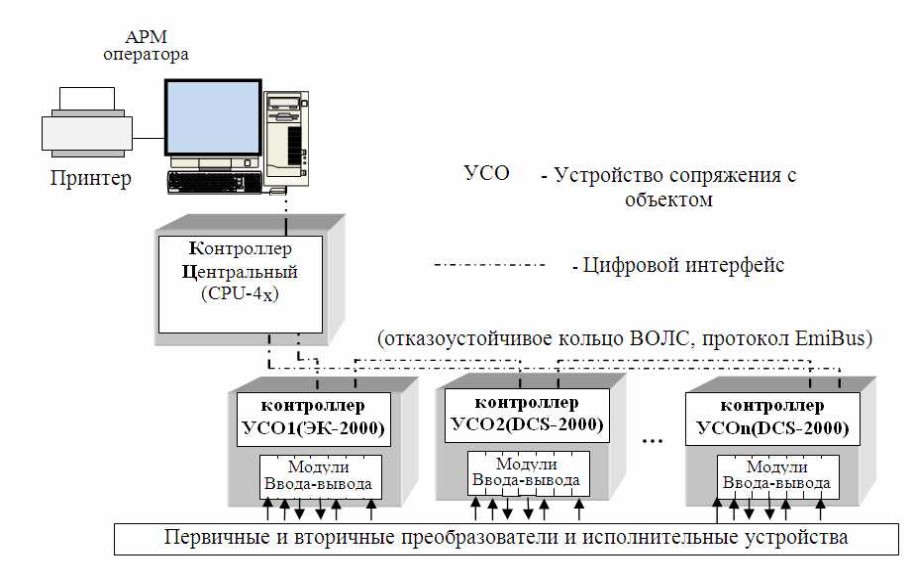

В зависимости от назначения ИС-ЭМИКОН может включать в себя измерительные
каналы двух типов: каналы измерения технологических параметров и каналы формирования
управляющих унифицированных аналоговых сигналов.
Измерительные каналы ИС-ЭМИКОН состоят из:
- первичных приборов и преобразователей технологических параметров в силу
постоянного тока стандартного диапазона (от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА),
или в сопротивление постоянному току (в диапазонах от 40 до 90 Ом или от 80 до 180 Ом);
- модулей аналогового ввода и вывода в составе универсальных программируемых
промышленных контроллеров серий ЭК-2000 ( регистрационный номер в Федеральном инфор-
мационном фонде по обеспечению единства измерений, далее - регистрационный № 15483-10)
и DCS-2000 (регистрационный № 52079-12, № 21926-15), а также контроллеров Modicon серии
140 (регистрационный № 18649-09), преобразующих аналоговые сигналы к цифровому виду;
- центрального контроллера, осуществляющего обработку полученных сигналов и
формирование сигналов автоматического управления по заданной программе, самодиагностику
функционирования, резервирование и блокировкуканалов измерения, управления и сигнализации;
- автоматизированного рабочего места (АРМ) оператора для отображения (визуализации)
технологических параметров, выполнения расчетов, ведения протоколов и архивации данных.
В качестве центрального контроллера ИС-ЭМИКОН могут быть использованы
программируемые логические контроллеры различных изготовителей (ЗАО «Эмикон», «Schneider
Electric» и др.), сертифицированные для применения в автоматизированных системах управления
технологическими процессами.
Лист № 2
Всего листов 10
В качестве системы отображения (визуализации) на АРМ оператора могут использоваться
SCADA-системы производства различных разработчиков: iFIX (фирма «Intellution», США),
Сириус-СКАДА (НПП «Вира Реалтайм», Россия), Master SCADA (компания ИнСАТ, Россия)
и др., установленные в компьютеры офисного или промышленного исполнения.
В каналах формирования управляющих аналоговых сигналов информация, вводимая
оператором или формируемая программным путем в центральном контроллере ИС посредством
модулей вывода аналоговых сигналов, преобразуется в унифицированный сигнал силы
постоянного тока. Структурные схемы ИС-ЭМИКОНприведены на рисунках 1, 2.
Рисунок 1 - Структурная схема ИС-ЭМИКОН на базе контроллеров ЭК-2000 и DCS-2000
Рисунок 2 - Структурная схема ИС-ЭМИКОН на базе контроллеров Modicon
Лист № 3
Всего листов 10
Вторичные электрические преобразователи и модули контроллеров ИС-ЭМИКОН
монтируются в шкафах УСО и образуют вместе с линиями связи вторичную, электрическую
часть измерительных каналов - ЭИК.
Виды и состав измерительных каналов:
1 Каналы измерения давления, разности давлений, температуры, параметров виброскорости;
силы, напряжения, мощности переменного тока; уровня жидкости; параметров загазованности
вида: первичный преобразователь - модули ввода аналоговых сигналов AI-04B, EAI-04B, AI-20
(серии ЭК-2000), AI-12, AI-32A, AIO-31A (серии DCS-2000), 140 ACI 030 00, 140 ACI 040 00
(контроллеров Modicon).
В качестве первичного преобразователя могут использоваться:
- преобразователи избыточногодавления измерительные EJX530A (EJX630A)
(регистрационный № 28456-09);
- преобразователи разности давлений измерительные EJX110A (регистрационный
№ 28456-09);
- преобразователи избыточного давления измерительные FKP (регистрационный
№ 53147-13);
- преобразователиразностидавленийизмерительныеFKC(регистрационный
№ 53147-13);
- преобразователи избыточного давления измерительные 40.4385 (регистрационный
№ 40494-09);
- преобразователи разности давлений измерительные 40.4382 (регистрационный
№ 40494-09);
- уровнемеры волноводные Eclipse 705 и Eclipse Aurora (регистрационный № 51508-12);
- уровнемеры OPTIFLEX 1300 C (регистрационный № 45408-10);
- уровнемеры микроволновые бесконтактные VEGAPULS 6*, мод. VEGAPULS 61,
VEGAPULS WL61, VEGAPULS 62, VEGAPULS 63, VEGAPULS 65, VEGAPULS 66,
VEGAPULS 67, VEGAPULS SR68, VEGAPULS 68 (регистрационный № 27283-12);
- термопреобразователи с унифицированным выходным сигналом ТСПУ 014, ТСПУ 015
(регистрационный № 46437-11);
- каналы виброизмерительные ИКВ-1-ххООО НПП ТИК (регистрационный № 43779-10);
- аппаратура виброконтроля СВКА 1, исп. СВКА 1-02, СВКА 1-02.06, СВКА 1-03
(регистрационный № 41153-09);
- датчики виброскорости с токовым выходом ДВСТ, мод. ДВСТ-1-10-Х-Р, ДВСТ-1-10-Х-К,
ДВСТ-1-20-Х-Р, ДВСТ-1-20-Х-К, ДВСТ-1-30-Х-Р, ДВСТ-1-30-Х-К, ДВСТ-1-50-Х-Р, ДВСТ-1-50-Х-К
(регистрационный № 53507-13);
-датчики загазованности универсальные ДЗУ-ГЕРДА (регистрационный № 51505-12);
- газоанализатор СГОЭС (регистрационный № 32808-11);
- газоанализатор оптический GS-01 (регистрационный № 60913-15);
- газоанализатор «СПЕКТР» мод. 1/Х/Х, 2/0/Х, 3/Х/Х (регистрационный № 53283-13);
- газоанализатор оптический Оптимус ИК (регистрационный № 62288-15);
- преобразователи измерительные Е855А, Е855В, Е855С, Е854А, Е854В, Е854С
(регистрационный № 22144-12);
- преобразователи измерительные мощности трехфазного тока Е849, Е859, Е860, Е1849,
Е1859, Е1860 (регистрационный № 24137-12);
- счетчики электрической энергии многофункциональные ION 6200 (регистрационный
№ 22898-07, 59923-15)/
Примечание - Для каналов, первичные преобразователи которых имеют вид
взрывозащиты «искробезопасная цепь» или требуется обеспечение гальванической развязки
каналов, в состав каналов могут дополнительно включаться барьеры искробезопасности
или усилители с гальванической развязкой типов:
- BI-02 (регистрационный № 40670-09);
- MTL4500, MTL4600, MTL5500 (регистрационный № 39587-14);
Лист № 4
Всего листов 10
- МАСХ MCR(-EX)-SL-RPSSI (регистрационный № 55661-13);
- IM33 (регистрационный № 49765-12);
- модули измерительные 9160 (регистрационный № 63808-16);
- IMX12-AI (регистрационный № 65278-16).
2 Каналы измерения температуры сред (нефти, масла, воздуха), подшипников двигателей,
насосов и др. вида: первичный преобразователь - модули ввода аналоговых сигналов AI-03А,
модули расширения ввода аналоговых сигналов ЕAI-03А, AI-07А, AI-21 (серии ЭК-2000),
AI-10, AI-11, AI-31A (серии DCS-2000), 140 ARI 030 00 (контроллеров Modicon).
В качестве первичного преобразователя могут использоваться термопреобразователи
сопротивления ТСМ 012,ТСП 012 (регистрационный № 60966-15), ТСМ 319М, ТСП 319М,
ТСМ 320М, ТСП 321М, ТСМ 322М, ТСП 322М, ТСМ 323М, ТСП 323М (регистрационный
№ 60967-15).
3 Каналы измерения температуры сред (нефти, масла, воздуха), подшипников двигателей,
насосов и др. вида: первичный преобразователь - вторичный преобразователь температуры
в стандартный токовый сигнал - модули ввода аналоговых сигналов AI-04B, EAI-04B, AI-20
(серии ЭК-2000) , AI-12, AI-32A, AIO-31A (серии DCS-2000), модуль 140 ACI 040, 140 ACI 030
(контроллеров Modicon).
В качестве первичного преобразователя могут использоваться термопреобразователи
сопротивления ТСП 012 классов А, В и С, ТСМ 012 классов В и С-01 (регистрационный
№ 60966-15), ТСМ 319М, ТСМ 320М классов В и С, ТСП 319М, ТСП 321М (регистрационный
№ 60967-15) классов А, В и С.
В качестве вторичногопреобразователя могут использоваться измерительный
преобразователь температуры типа:
- МАСХ MCR(-EX)-SL-RTD-I(-NC) (регистрационный № 55661-13);
- MINI MCR-SL-PT100-UI (регистрационный № 55662-13);
- MINI MCR-RTD-UI(-NC) (регистрационный № 55662-13);
- IM34 (регистрационный № 49765-12);
- модуль измерительный 9182 (регистрационный № 63808-16);
- IMX12-TI (регистрационный № 65278-16).
4 Каналы формирования управляющих унифицированных аналоговых сигналов
к регулятору (угла поворота регулирующей заслонки, величины открытия регулирующего
клапана и др.) вида: модули вывода аналоговых сигналов АО-01В, АО-03B, C (серии ЭК-2000) ,
AО-11, AO-31A, AIO-31A (серии DCS-2000), 140 ACО 020 00 (контроллеров Modicon).
Остальные каналы служат для подключения пороговых устройств (реле давления, реле
уровня и др.). Метрологические и технические характеристики ИС-ЭМИКОН приведены
в таблицах 2-6.
Программное обеспечение
(ПО) ИС -ЭМИКОН состоит из ПО контроллеров (программный модуль обработки
аналоговых сигналов) и ПО верхнего уровня - SCADA-системы. Конкретный тип SCADA-системы
определяется проектом), варианты используемого ПО приведены в таблице 1.
Программные средства верхнего уровня (SCADA-система) содержат клиентскую часть,
устанавливаемую на АРМ, обеспечивающую визуализацию параметров.
Для конкретного объекта с выделенной рабочей станцией верхнего уровня системы,
доступ к которой защищен как административными мерами (установка в отдельном помещении),
так и многоуровневой защитой по паролю доступа к операционной системе, SCADA и настроечным
параметрам, создается конфигурация измерительной системы ИС-ЭМИКОН (количество каналов,
типы датчиков, диапазоны измерений и т.д.) путем настройки программы в контроллере
на этом объекте, конфигурация хранится в памяти контроллера. По завершении настройки ПО
на объекте создается ПО проекта, дата и объем его фиксируются в формуляре, идентичность
указанного ПО контролируется периодической проверкой даты последних санкционированных
изменений проекта в контроллере и даты изменения файлов проекта SCADA системы.
Лист № 5
Всего листов 10
Значения
iFixUnityCoDeSys
Таблица 1 - Идентификационные данные ПО ИС-ЭМИКОН
Идентификационные
данные (признаки)
ИдентификационноеMasterСириус-Cont
наименование ПО SCADAСКАДА Designer
Номер версии ПО
(идентификационный
не ниже
1.0
не нижене нижене нижене ниже
номер)
5.85.05.02.32.76
ПО
Номер версии и дата
Алгоритм вычисления
цифрового идентификатора
Сравнение записи в
главе «Сведения об
изменениях» в фор-
муляре на конкрет-
Цифровой идентификатор
последнего измене-Номер версии
ния ПО
Окно «О програм-
ме», согласно доку-
ментации на
SCADA
-
систему.
Сравнение записи в главе «Сведения
об изменениях» в формуляре на конкретный
проект и даты загрузки проекта в контроллере,
проверенной согласно документации
ный п
ро
ект и даты
на среду программирования контроллера
последнего измене-
ния основных фай-
лов проекта.
Для защиты накопленной и текущей информации, конфигурационных параметров ИК
от несанкционированного доступа в ИС-ЭМИКОН предусмотрен многоступенчатый физический
контроль доступа:
к датчикам - недоступны порты конфигурирования датчиков (при наличии у датчиков
такой возможности), при обрыве или коротком замыкании канала выдается оперативное
сообщение о недостоверности сигнала;
к ЭИК - запираемые шкафы, доступ к которым требует авторизации в соответствии со
спецификой объекта, на котором устанавливается система, а также - программный контроль
доступа (шифрование данных и доступ по паролю с регистрацией успеха и отказа в доступе).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений -
«средний» в соответствии с Р 50.2.077-2014.
Лист № 6
Всего листов 10
Метрологические и технические характеристики
±5,0 (
d
)
±0,05 мм (
D
)
±(0,05·Vx+0,03) мм/с (
D
)
±2,5 (
g
)
Первичные
грешнос
%,
d
- относи-
AI-04B
140ACI 040 00,
31A
от 0 до 0,16 кПа;
от 0 до 6,0 МПа;
Таблица 2 - Метрологические характеристики измерительных каналов ИС-ЭМИКОН вида 1
ПределыГраницы интервала основной погрешности ИК
допускаемой (с Р=0,95): γ - приведённой*, %;
основной Δ - абсолютной, с модулями
преобразователи,
по
датчика,
ти
140ACI 030 00,
диапазоны измерений γ - приведённой, AI-12-00,
AI-12-10.01 AI-20 AI-12-10.02,
тельной,
%;
AI-32A, AIO-
Δ - абсолютной
Датчики избыточного
±0,5 (
g
)±0,71 (
g
)±0,65(
g
)±0,63 (
g
)±0,62 (
g
)
давления, разности давле-
±0,25 (
g
)±0,47 (
g
)±0,39 (
g
)±0,35 (
g
)±0,33 (
g
)
ний, давления-разрежения.
±0,15 (
g
)±0,41(
g
)±0,30 (
g
)±0,26 (
g
)±0,22 (
g
)
от 0 до 400 кПа;
±0,1 (
g
) ±0,38 (
g
)±0,27 (
g
)±0,22 (
g
)±0,17 (
g
)
от 0 до 1,6 МПа;
от 0 до 4,0 МПа;
±0,075 (
g
)±0,37 (
g
)±0,26 (
g
)±0,20 (
g
)±0,15 (
g
)
тока,
мерительных
от 0 до 10 МПа;
от 0 до 16 МПа
Сила, напряжение и±0,5 (
g
)
мощность переменного (без учета по-
от 0 до 5 А; от 0 до 500 В;
грешностей из-
±0,71 (
g
)±0,65(
g
)±0,63(
g
)±0,62 (
g
)
от 0 до 800 кВт;трансформато-
от 0 до 2500 кВтров)
Виброскорость Vx
от 1 до 30 мм/с,
осевой сдвиг
от 0,5 до 2,5 мм (в частот-
ном диапазоне 10-1000 Гц)
Измерители довзрывных ±5,0 % НКПР (
D
)
концентраций горючихв диап.
газов в диапазонеот 0 до 50 %±6 % (
D
) в диапазоне от 0 до 50 % НКПР
от 0 до 100 % НКПР
(НКПР - нижний концен-
±10,0 % НКПР (
d
)
трационный предел рас-
в диап.
пространения пламени)
от 50 до 100 %±12 (
d
) в диапазоне от 50 до 100 % НКПР
Уровнемеры OPTIFLEX
1300, 3300,VEGA-PULS6*,
в диапазоне
от 0,5 до 35 м;±3,0 мм (
D
)±125 мм (
D
) ±83 мм (
D
) ±63 мм (
D
) ±42 мм (
D
)
Eclipse 705 и Eclipse
Aurora в диапазоне
от 0
д
о 6100 мм
±3,0 мм (
D
)±23 мм (
D
)±15 мм (
D
) ±12 мм (
D
) ±9 мм (
D
)
Термопреобразователи
сопротивления с токовым
выходным сигналом
в диапазонах
от -50 до +100
о
С,
±0,375
°
С (
D
) ±0,71
°
С(
D
) ±0,58
°
С (
D
) ±0,53
°
С (
D
) ±0,49
°
С(
D
)
от 0 до 200
°
С
±0,5
°
С (
D
) ±0,86
°
С (
D
) ±0,77
°
С (
D
) ±0,71
°
С (
D
) ±0,65
°
С(
D
)
Лист № 7
Всего листов 10
(1)
Для ИК температуры (
°
С), уровня (мм):
(2)
где
- погрешность первичного преобразователя, %;
- погрешность модуля ввода аналоговых сигналов, %;
с гальванической
- погрешность барьера искробезопасности или усилителя
развязкой, %;
- погрешность первичного преобразователя
°
С, мм;
Продолжение таблицы 2
Примечания
1
g
- основная погрешность ИК, приведенная к диапазону измерений.
2При включении в измерительные каналы вида «1» барьеров искробезопасности
или усилителей с гальванической развязкой, границы интервала основной приведенной
(абсолютной) погрешности ИК (Р=0,95) вычисляются по формулам (1) и (2).
Для каналов виброскорости, осевого сдвига и концентраций горючих газов границы
интервала основной погрешности не меняются, так как погрешность барьеров искробезопас-
ности существенно меньше погрешности датчиков.
Для ИК давления, силы, напряжения и мощности переменного тока, %:
-диапазон измерений,
°
С, мм.
±0,9±0,7±0,6
±1,5±1,4±1,3
Таблица 3 - Метрологические характеристики измерительных каналов ИС-ЭМИКОН вида 2
Пределы допус- Границы интервала основной абсолютной
Первичные
каемой основной
погрешности ИК (с Р=0,95),
°
С, с модулями
преобра
з
ователи, абсолютной
AI-03A, AI-10, AI-21
AI-31A-02,
диапазоны измерений
погрешности
AI-07A-Ex, AI-31A, AI-31A-03,
датчика,
°
СAI-11AI-31A-01140ARI 030 00
Термопреобразователи
ТС кл. А
соп
ро
тивления
типов
±(0,15+0,002
∙
|t|)
100П кл. А, В, С ТС кл. В
и 50М кл. В, С±(0,3+0,005
∙
|t|)
в диапазоне
ТС кл. С
от -50 до +150 ºС
±(0,6+0,01
∙
|t|)
±2,6±2,6±2,6
Примечания
1 |t| - абсолютное значение температуры, ºС, без учета знака.
2 Границы интервала основной абсолютной погрешности ИК (Р=0,95) указаны для
верхнего значения диапазона измерений, для других значений диапазона границы интервала
основной абсолютной погрешности ИК (Р=0,95) определяют по формуле (2).
Лист № 8
Всего листов 10
измерений
датчика,
°
С
AI-04B,
40ACI040 00
Таблица 4 - Метрологические характеристики измерительных каналов ИС-ЭМИКОН вида 3
с вторичными преобразователями сопротивления в стандартный токовый сигнал (МАСХ MCR(-EX)-
SL-RTD-I(-NC), MINI MCR-SL-PT100-UI, MINI MCR-RTD-UI(-NC), IM34, модуль измерительный
9182, IMX12-TI)
Границы интервала основной абсолютной погрешности ИК
Первичные
Пределы допус-
(с Р=0,95),
°
С, с модулями
преобразователи, каемой основной
140ACI030 00,
диапазоны
абс. погрешности
AI-12-00
AI-12-10.01 AI-20
1
AI-12-10.02,
,
AI-32A,AIO-31A
ТС кл. А
ТС кл. В
ТС типов 100П ±(0,15+0,002
∙
|t|)
±1,0±0,8±0,7±0,7
и 50М в
ТС кл. С
диапазоне
±(0,3+0,005
∙
|t|)
±1,5±1,4±1,4±1,3
от -50 до +150 ºС
±(0,6+0,01
∙
|t|)
±2,7±2,6±2,6±2,6
Примечания
1 |t| - абсолютное значение температуры, ºС, без учета знака.
2 Границы интервала основной абсолютной погрешности ИК (Р=0,95) указаны для
верхнего значения диапазона измерений и с учетом погрешности вторичных преобразователей
сопротивления в стандартный токовый сигнал равной ±0,1 %. Для других значений диапазона
и при использовании вторичных преобразователей с другими характеристиками границы
интервала основной абсолютной погрешности ИК (Р=0,95) определяют по формуле (2).
Таблица 5 - Метрологические характеристики каналов воспроизведения ИС-ЭМИКОН вида 4
Границы интервала основной приведенной погрешности ИК
Диапазон (с Р=0,95), % диапазона, для канала с модулями
воспроизведения, мА
АО-01В, АО-03B, АО-03C, АО-11
AO-31A-01, AIO-31A ,
140 ACО 020 00
от 4 до 20±0,15±0,10
от -60 до +40
от +1 до +35
Значение
от 0 до +60
от 30 до 80
от 84 до 106
Таблица 6 - Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
- температура окружающей среды первичных измерительных
преобразователей исполнением УХЛ1 по ГОСТ 15150-69, °С
- температура окружающей среды для преобразователей,
устанавливаемых в помещениях НПС - исполнением УХЛ4, °С
- температура окружающей среды для модулей промышленных
контроллеров и компьютеров, °С
- относительная влажность, %
- атмосферное давление, кПа
Параметры электрического питания:
- напряжение питания, В
- частота питания, Гц
220±22
50
±
2 Гц
Лист № 9
Всего листов 10
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации и паспорта на системы измерительные
ИС-ЭМИКОН.
Комплектность средств измерений
1
1
1
Кол-во (шт.)
1
1
АЛГВ.420609.018-01 РЭ
Таблица 7 - Комплектность систем
НаименованиеОбозначение
ИС-ЭМИКОН, в соответствии с проектной
и конструкторской документацией в составе
- измерительные преобразователи;
- аппаратно-программные средства
контроллеров ИС-ЭМИКОН согласно проекту;
- программное обеспечение верхнего
уровня (SCADA-программы);
- система отображения информации;
- компьютер типа IBM PC с характери-
стиками не хуже требуемых применяемой
SCADA-программой;
- пороговые устройства, не выполняющие
измерительных функций (сигнализаторы,
выключатели, реле)
Комплект ЗИП
Методика поверкиАЛГВ.420609.010 ИМ.01
Измерительные системы ИС-ЭМИКОН.
Руководство по эксплуатации
Конструкторская документация и документация
на ПО
Поверка
осуществляется по документу АЛГВ.420609.010 ИМ.01 «Системы измерительные ИС-ЭМИКОН.
Методика поверки», утвержденному ФГУП «ВНИИМС» 08 августа 2016 г.
Основные средства поверки:
- средства поверки в соответствии с нормативными документами на поверку средств
измерений, входящие в состав системы;
- магазин сопротивлений Р4831 (регистрационный № 48930-12);
-калибратор-измерительунифицированныхсигналовэталонныйИКСУ-260
(регистрационный № 35062-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик с требуемой точностью.
Знак поверки в виде оттиска клейма и (или) наклейки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к системам
измерительным ИС-ЭМИКОН
ГОСТ Р 8.596-2002 Метрологическое обеспечение измерительных систем. Основные
положения
ТУ 4252-003-11361066-09 Система измерительная ИС-ЭМИКОН. Технические условия
Лист № 10
Всего листов 10
Изготовитель
Акционерное общество «Научно-производственное объединение «Спецэлектромеханика»
(АО «НПО «Спецэлектромеханика»)
ИНН 7707520977
Адрес: 105005, г. Москва, ул. Радио, д. 24, корп. 1
Юридический адрес: 241028, г. Брянск, ул. Карачижская, д. 79
Телефон: +7(495) 783-29-80
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, Москва, ул. Озерная, д.46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт:
Е-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
