Термопреобразователи сопротивления Rosemount 0085, ГРСИ 61000-15

Смотреть ГРСИ
60999-15

Номер госреестра:

61000-15

Наименование СИ:

Термопреобразователи сопротивления

Обозначение типа:

Rosemount 0085

Производитель:

Фирма "Emerson Process Management GmbH & Co. OHG", Германия; Фирма "Emerson Process Management Asia Pacific Pte Ltd.", Сингапур

Межповерочный интервал:

4 года

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

28.07.2025

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 59143

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Термопреобразователи сопротивления Rosemount 0085

Назначение средства измерений

Термопреобразователи сопротивления Rosemount 0085 (далее – термопреобразователи или

ТС) предназначены для измерения температуры внешней поверхности трубопроводов.

Описание средства измерений

Принцип измерения температуры при помощи ТС основан на зависимости сопротивления

чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.

Термопреобразователи имеют разборную конструкцию и состоят из сменной измеритель-

ной вставки (с одним или двумя платиновыми ЧЭ) с подпружиненным адаптером и с наконечни-

ком из серебра или никеля, обеспечивающим наилучшую теплопередачу при измерениях темпера-

туры поверхности, а также: соединительной головки (или без нее), удлинителя (ниппель-муфта) и

съемного монтажного хомута.

Схема соединения внутренних проводников термопреобразователей с ЧЭ: 3-х или 4-х про-

водная.

Монтаж термопреобразователя на трубопроводе осуществляется при помощи хомута.

ТС имеют взрывозащищенное исполнение «Ex» по ГОСТ Р МЭК 60079-0 и могут приме-

няться во взрывозащищенных зонах.

Чертежи измерительной вставки ТС и ТС в сборе с монтажным хомутом представлены на

рисунках 1 и 2 соответственно.

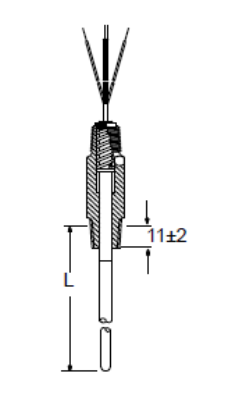

Рис.1 - Измерительная вставка ТС

Лист № 2

Всего листов 5

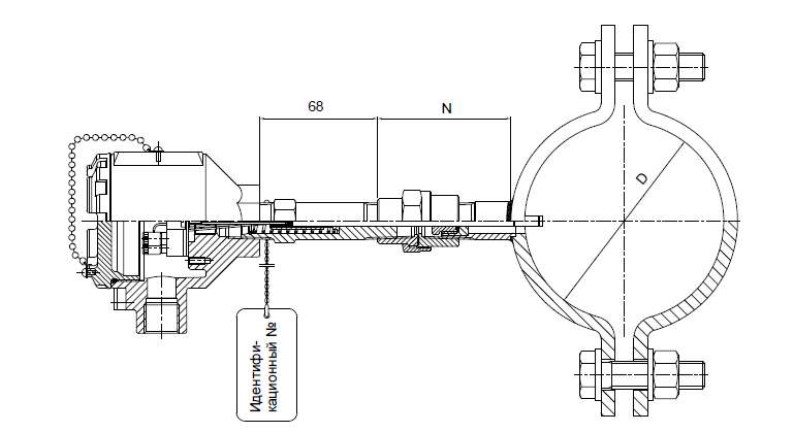

Рис.2 – ТС в сборе с монтажным хомутом

Метрологические и технические характеристики

Технические и метрологические характеристики термопреобразователей сопротивления

Rosemount 0085 представлены в таблице 1.

Таблица 1

Наименование характеристик

Диапазон измерений, °С

Класс допуска по ГОСТ 6651-2009

Значение характеристик

от минус 196 до плюс 300

от минус 50 до плюс 300

А, В

Pt100 (α=0,00385 °С

-1

)

Условное обозначение НСХ по ГОСТ 6651-2009

Допуск по ГОСТ 6651-2009, ºС

± (0,15 + 0,002|t|)

(для класса допуска «А», в диапазоне

температур

от минус 50 до плюс 300 °С);

Максимальный измерительный ток, мА

± (0,3 + 0,005|t|)

(для класса допуска «В», в диапазоне

температур

от минус 196 до плюс 300 °С),

где |t| - абсолютной значение темпе-

ратуры, °С, без учета знака

Время термической реакции измерительной вставки

ТС в водной среде (со скоростью потока 0,91 м/с), с

(при 63,2 % полного изменения показаний ТС)

Электрическое сопротивление изоляции ТС при тем-

пературе (25

10)

Сиотносительной влажности воз-

1000

Лист № 3

Всего листов 5

Значение характеристик

Наименование характеристик

духа от 30 до 80 %, МОм (при 500 В), не менее

Температура окружающей среды, °С

Степень защиты от воды и пыли по ГОСТ 14254-96

от минус 50 до плюс 85

IP68

Габаритные размеры ТС, мм:

- длина монтажной части измерительной вставки

- диаметр монтажной части

- длина удлинителя (ниппель-муфта)

- внутренний диаметр монтажного хомута

- размеры монтажного хомута (ширина×толщина)

Масса, кг, не более

до 700 (и более по заказу);

6,0;

от 50 до 500 (и более по заказу);

от 22 до 1219 (и более по заказу);

30×5, 40×6, 50×8, 60×8, 70×10

(и иные по заказу)

Средний срок службы ТС, лет, не менее

Знак утверждения типа

Знак утверждения типа наносится на табличку (шильдик), прикрепленную к ТС способом

лазерной маркировки, механической гравировки или другим способом, принятым на предприятии-

изготовителе, а также типографским способом на титульный лист паспорта и руководства по экс-

плуатации.

Термопреобразователь сопротивления

Rosemount 0085

1 шт.

Руководство по эксплуатации

1 экз.

Комплектность средства измерений

Комплектность поставки термопреобразователей представлена в таблице 2.

Таблица 2

НаименованиеКол-воПримечание

Паспорт

1 экз.

Лист технических данных

1 экз.

Исполнение – в соответствии с формой

заказа, приведенном

в Листе технических данных

На 10 шт. ТС и меньшее количество при

поставке в один адрес

По дополнительному заказу

Поверка

проводится согласно ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины,

меди и никеля. Методика поверки».

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешно-

сти: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне темпера-

тур св. плюс 400 до плюс 650 °С;

- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.1, ТПП-1.2 с диапа-

зоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания

заданной температуры ±(0,004…0,02) °С;

Лист № 4

Всего листов 5

- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допус-

каемой основной абсолютной погрешности измерения сопротивления ±(10

-5

·R+5·10

-4

), где R – из-

меряемое сопротивление, Ом.

Примечание: при поверке допускается применение других средств измерений и вспомогательного

оборудования, удовлетворяющих по точности и техническим характеристикам требованиям

ГОСТ 8.461-2009.

Сведения о методиках (методах) измерений

приведены в соответствующем разделе руководства по эксплуатации на термопреобразователи.

Нормативные и технические документы, устанавливающие требования к термопреобразова-

телям сопротивления Rosemount 0085

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Trial технические требования и методы испытаний.

Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элемен-

ты термометров сопротивления из платины.

Техническая документация фирмы «Rosemount Inc», США.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений темпера-

туры.

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Методика поверки.

Изготовители

Фирма «Emerson Process Management GmbH&Co. OHG», Германия

Адреса:

Frankenstrasse 21, Karlstein, D-63791, Germany;

Argelsrieder Feld, Wessling, D-82234, Germany.

Фирма «Emerson Process Management Asia Pacific Pte Ltd», Сингапур

Адрес:

1 Pandan Crescent, Singapore, 128461, Republic of Singapore.

Заявитель

Закрытое акционерное общество «Промышленная группа «Метран» (ЗАО «ПГ «Метран»)

Адрес: Россия, 454112, г, Челябинск, Комсомольский проспект, 29.

Лист № 5

Всего листов 5

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский

научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г.Москва, ул.Озерная, д.46

Тел./факс: (495) 437-55-77 / 437-56-66;

E-mail:

office@vniims.ru

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений

в целях утверждения типа № 30004-13 от 26.07.2013

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«_____»_________2015 г
