Установки поверочные векторные компарирующие УПВК-МЭ 61850, ГРСИ 60987-15
Номер госреестра:
60987-15
Наименование СИ:
Установки поверочные векторные компарирующие
Обозначение типа:
УПВК-МЭ 61850
Производитель:
ООО "НПП Марс-Энерго", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.08.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59129
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные векторные компарирующие "УПВК-МЭ 61850"
Назначение средства измерений
Установки поверочные векторные компарирующие "УПВК-МЭ 61850" (далее - УПВК)
предназначены для калибровки и поверки измерительных преобразователей (ИП) напряжения или
тока, выходные сигналы которых представлены цифровым потоком в соответствии с
МИ 3476-2015 "Технические требования по реализации цифрового интерфейса для измерительных
преобразователей с использованием МЭК 61850-9-2 LE", или по интерфейсу IEEE-488.2, путем
сравнения (компарирования) их с аналоговыми выходными сигналами эталонных ИП напряжения
или эталонных ИП тока.
Описание средства измерений
Принцип действия УПВК состоит в сравнении цифрового потока мгновенных значений
измеряемого напряжения (тока) на выходе поверяемого ИП, с цифровым потоком, полученным
путем аналого-цифрового преобразования мгновенных значений выходного напряжения (тока)
эталонного ИП с помощью синхронизированного аналого-цифрового преобразователя (АЦП).
Аналоговый сигнал со вторичных цепей эталонных ИП напряжения поступает непосредственно на
вход АЦП. Аналоговый сигнал со вторичных цепей эталонных ИП тока поступает на шунт, с
которого снимается сигнал напряжения, поступающий на вход АЦП.
Синхронизация потоков, необходимая для их сравнения производится с помощью генератора
сигналов произвольной формы (ГСПФ) и интерфейсных модулей. Сравнение (компарирование)
цифровых потоков от поверяемого и эталонного ИП производится в персональном компьютере (ПК)
с установленным специализированным ПО "EnergoEtalon
TM
". На дисплее ПК индицируются
значения погрешностей поверяемого ИП и значения параметров измеряемой величины, при которых
выполняется поверка.
В состав УПВК входят:
- мультиметр 3458А (госреестр № 25900-03), выполняющий функцию синхронизированного
аналого-цифрового преобразователя (далее - АЦП) мгновенных значений выходных сигналов
эталонных измерительных преобразователей
- устройство синхронизации, включающее: генератор сигналов произвольной формы (ГСПФ)
(Госреестр № 53565-13 или Госреестр № 52150-12) и интерфейсные модули связи с приемником
сигналов UTC (например, радиочасами) и (или) системами синхронизации входных сигналов
поверяемых измерительных преобразователей;
- системы управления, обработки и представления информации на основе персонального
компьютера(ПК),реализующаясиспользованиемспециализированногопрограммного
обеспечения (ПО) "EnergoEtalon™" функции вычисления значений измеряемых величин, приема и
обработки результатов измерений поверяемых (калибруемых) СИ, а также вычисления
погрешностей этих СИ;
- шунт переменного тока эталонный с номинальным током в диапазоне от 0,1 до10 А (шунты
используются для калибровки и поверки ИП тока).
УПВК могут быть использованы автономно или в составе установок для поверки
электронных трансформаторов напряжения (ЭТН), выпускаемых по ГОСТ Р МЭК 60044-7-2010, и
электронных трансформаторов тока (ЭТТ), выпускаемых по ГОСТ Р МЭК 60044-8-2010.
Питание УПВК осуществляется от сети переменного тока (220 ±22) В, (50 ±2,5) Гц.
Компоненты УПВК размещаются в стойке приборной. Внешний вид УПВК представлен на
рисунке 1. Клеймо поверителя после поверки наносится на УПВК в виде наклейки на боковую
стенку стойки приборной.
Условное обозначение УПВК при их заказе и в документации другой продукции, в
которой они могут быть применены: УПВК-МЭ 61850.
Лист № 2
Всего листов 7

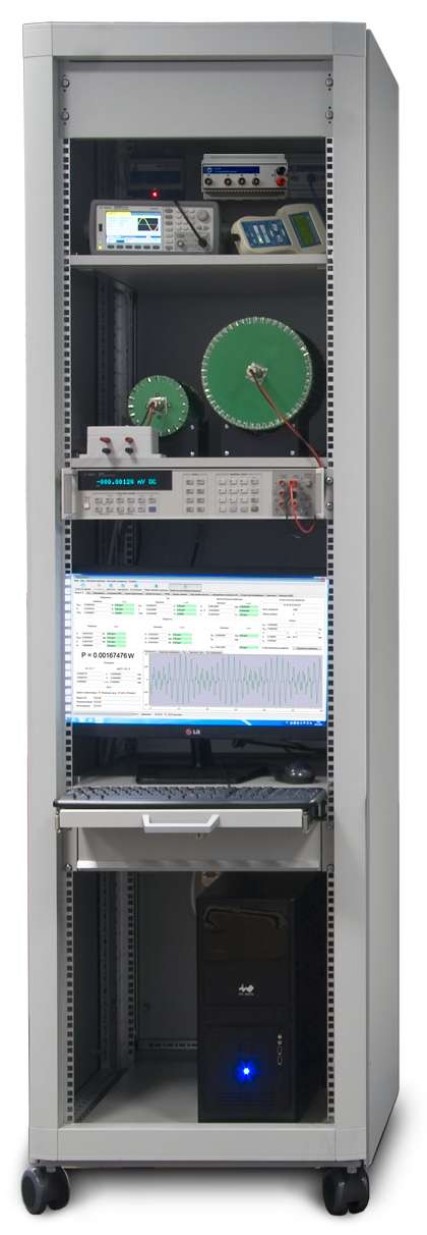

Рисунок 1 – Внешний вид УПВК.
Лист № 3
Программное обеспечение
Всего листов 7
В качестве ПО в УПВК применяется ПО "EnergoEtalon™".
Программный код, выполняющий метрологически значимые операции и вычисления, а так
же контролирующий значения поправочных множителей и поправок, которые учитываются при
вычислении результатов измерений и определяются при регулировке или поверке, выделен в
отдельные обособленные библиотеки "MeasureProcessorLib" "SignalSourceLib". Функции данных
библиотек остаются неизменными при любых изменениях программы, не связанных с
вычислениями и расчетами.
Для проверки подлинности и неизменности данных библиотек в программе предусмотрена
функция расчета контрольной суммы по полиномиальному алгоритму CRC32. При обнаружении
ошибки контрольной суммы на дисплей выводятся соответствующие сообщения. Эта контрольная
сумма должна совпадать с контрольной суммой, полученной другими программами для расчета
контрольных сумм. Идентификационные данные ПО и значения контрольных сумм, приведены в
таблице 1.
ПО, а также массивы поправочных множителей и поправок защищены от изменений или
удаления паролем. Приборы имеют защиту от подбора пароля.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
"EnergoEtalon™"
1.х.х
1)
Номер версии (идентификационный номер) метрологически значимой1.0.0
части ПО ("MeasureProcessorLib")
Цифровой идентификатор метрологически значимой части ПО0xB9D73E72 (CRC32)
("MeasureProcessorLib")
Номер версии (идентификационный номер) метрологически значимой1.0.0
части ПО ("SignalSourceLib ")
Цифровой идентификатор метрологически значимой части ПО0xE2A6B640 (CRC32)
("SignalSourceLib ")
1)
–специальными символами х.х заменены элементы в обозначении версии, отвечающие за
метрологически незначимую часть.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «средний» в соответствии с рекомендациями по метрологии Р 50.2.077-2014.
Метрологические и технические характеристики
УПВК обеспечивают измерение параметров выходного напряжения эталонных ИП напряжения
в диапазонах и с пределами допускаемых основных погрешностей измерения, указанными в таблице
2. Номинальные значения поддиапазонов измерения напряжения U
Н
, В: 0,07; 0.7; 7; 70 и 240.
УПВК обеспечивают измерение параметров выходного тока эталонных ИП тока в
диапазонах и с пределами допускаемых основных погрешностей измерения, указанными в
таблице 3.
Номинальные значения силы тока I
Н
: в диапазоне от 0,1 А до 10 А.
УПВК обеспечивают измерение выходных сигналов эталонных ИП напряжения переменного
тока и эталонных ИП переменного тока при частоте основной (первой) гармоники (f
1
) в диапазоне
от 40 до 500 Гц.
Всего листов 7
измерений
Вид погрешности,
Лист № 4
Таблица 2 Диапазоны измерений и пределы допускаемых погрешностей измерений УПВК при
измерении выходного напряжения эталонных ИП напряжения
Измеряемые величиныДиапазон
пределы допускаемой
Примечание
погрешности
Среднеквадратическое значениеот 0,1
U
Н
Относительная, %,
напряжения переменного тока и
до
1,2U
Н
±0,01
среднеквадратическое значение
основной гармоники напряжения (U),
В
Напряжение постоянного тока (U), Вот 0,01
U
Н
Относительная, %,постоянная
до
1,7U
Н
±[0,01+0,001(1,7U
Н
/U-составляющая
1)]сигнала
Частота переменного тока (f
1
), Гц от 40Относительная, %,0,1
U
Н
≤
U
≤
1,2U
Н
до 500 ±0,0001
Угол фазового сдвига междуот -180Абсолютная, градус0,1
U
Н
≤
U
≤
1,2U
Н
основной гармоникой входного до +180 ±0,0054·(f/50)
напряжения и фронтом опорного
сигнала 1 Гц, градус
Суммарный коэффициентот 0Абсолютная, %,0,1
U
Н
≤
U
≤
1,2U
Н
гармонических составляющих до 50 ±0,01 THD
U
<1.0
напряжения (THD
U
), порядок Относительная, %,0,1
U
Н
≤
U
≤
1,2U
Н
гармоник от 2 до 50, % ±1 THD
U
>
1.0
измерений
Вид погрешности,
Таблица 3 Диапазоны измерений и пределы допускаемых погрешностей измерений УПВК при
измерении силы выходного тока эталонных ИП тока с использованием шунтов
Измеряемые величиныДиапазон
пределы допускаемой
Примечание
погрешности
Среднеквадратическое значениеОт 0,01
I
Н
Относительная, %,
силы переменного тока и
до
1,2I
Н
±0,010,1
I
Н
≤
I
≤
1,2I
Н
среднеквадратическое значение
±[0,01+0,0005(1,2I
Н
/I-12)]0,01
I
Н
≤
I
< 0,1
I
Н
основной гармоники тока (I), А
Сила постоянного тока (I), АОт 0,01
I
Н
Относительная, %,постоянная
до
1,2I
Н
±[0,01+0,0005(1,2I
Н
/I - 1)]составляющая
сигнала
Частота переменного тока (f
1
), Гц от 40Относительная, %,0,05
I
Н
≤
I
≤
1,2I
Н
до 500 ±0,0001
Угол фазового сдвига междуот -180Абсолютная, градус
основной гармоникой входногодо +180±0,0054·( f
1
/50)0,1
I
Н
≤
I
≤
1,2I
Н
тока и фронтом опорного сигнала 1
±0,01·( f
1
/50)0,01
I
Н
≤
I
< 0,1
I
Н
Гц, градус
Суммарный коэффициентОт 0Абсолютная, %,0,05
I
Н
≤
I
≤
1,2I
Н
гармонических составляющих тока до 50 ±0,01 THD
I
<1.0
(THD
I
), порядок гармоник от 2 до Относительная, %,0,05
I
Н
≤
I
≤
1,2I
Н
50, % ±1 THD
I
>
1.0
При поверке (калибровке) измерительных преобразователей (ИП) напряжения или тока,
выходные сигналы которых представлены цифровым потоком, УПВК обеспечивает определение
следующих величин:
1) разности между измеренным значением аналогового сигнала (с учетом номинального
коэффициента преобразования эталонного ИП, а при измерении силы тока – и с учетом
действительного значения коэффициента преобразования шунта) и измеренным значением
сигнала, представленного в виде цифрового потока (с учетом номинального коэффициента
преобразования поверяемого ИП), выраженной в процентах от среднеквадратического значения
аналогового сигнала;
Всего листов 7
Лист № 5
2) угла сдвига фаз между векторами аналогового сигнала и сигнала, представленного в виде
цифрового потока, с учетом угла сдвига фаз, вызванным номинальным углом сдвига фаз
поверяемого ИП или его номинальным временем задержки;
3) векторной разности между аналоговым сигналом и сигналом, представленным в виде
цифрового потока, выраженной в процентах от среднеквадратическогозначения аналогового
сигнала с учетом угла сдвига фаз, вызванным номинальным углом сдвига фаз поверяемого ИП или
его номинальным временем задержки.
При поверке ИП напряжения первая величина соответствует погрешности напряжения,
вторая – угловой погрешности, а третья – полной погрешности по ГОСТ Р МЭК 60044-7-2010.
При поверке ИП тока первая величина соответствует токовой погрешности, вторая – угловой
погрешности, а третья – полной погрешности по ГОСТ Р МЭК 60044-8-2010.
Диапазоны определения этих величин и пределы допускаемых основных погрешностей
УПВК в режиме компарирования аналогового и цифрового сигнала (без учета погрешностей
эталонных ИП) указаны в таблицах 4 и 5.
Таблица 4 - Диапазоны определения погрешностей поверяемых ИП напряжения и пределы
допускаемых погрешностей УПВК
ИзмеряемаяДиапазонВид погрешности, пределыПримечание
(определяемая) измерений допускаемой
величинапогрешности
Погрешность напряжения±50%абсолютная, %0,1
U
Н
≤
U
1
≤1,2U
Н
±
0,01
Угловая погрешность±180 градусовабсолютная, минут
±
0,324·(f
1
/50)
Полная погрешность±50 %абсолютная, %
±
0,02
U
1
–
первичное
напряжение
поверяемого
ИП,
основная
гармоника;
f
1
– частота основной гармоники напряжения, Гц.
Таблица 5 - Диапазоны определения погрешностей поверяемого ИП тока и пределы допускаемых
погрешностей УПВК
ИзмеряемаяДиапазонВид погрешности, пределыПримечание
(определяемая) измерений допускаемой
величинапогрешности
Погрешность токовая±50 %абсолютная, %0,1
I
Н
≤
I
1
≤
1,2I
Н
±
0,01
абсолютная, %0,01
I
Н
≤
I
< 0,1
I
Н
±[0,01+0,0005(1,2I
Н
/I-12)]
Угловая погрешность±180 градусовабсолютная, мин.0,1
I
Н
≤
I
1
≤
1,2I
Н
±
0,324·(f
1
/50)
абсолютная, мин.0,01
I
Н
≤
I
< 0,1
I
Н
±0,6·( f
1
/50)
Полная погрешность±50%абсолютная, %,0,1
I
Н
≤
I
1
≤
1,2I
Н
±
0,02
абсолютная, %,0,01
I
Н
≤
I
< 0,1
I
Н
±[0,02+0,0005(1,2I
Н
/I-12)]
I
1
–
первичный
ток
поверяемого
ИП,
основная
гармоника;
f
1
– частота основной гармоники напряжения, Гц.
Лист № 6
Всего листов 7
Общие технические характеристики УПВК приведены в таблице 6.
Таблица 6
Характеристика
Потребляемая мощность от сети питания, В∙А, не более
Габаритные размеры стойки (длина, ширина, высота), мм, не более
Масса укомплектованной стойки, кг, не более
Среднее время наработки на отказ, ч
Средний срок службы, лет
Время установления рабочего режима, мин., не менее
Максимальная продолжительность непрерывной работы, ч.
Значение
900
700 × 600 × 2000
150
10000
10
30
16
Возможно расширение сервисных функций установки в части архивирования информации
и формирования протоколов поверки, в соответствии с договором поставки.
Условия применения приведены в таблице 7.
Таблица 7.
ХарактеристикаЗначение
Температура окружающего воздуха, °С 23 ± 5
Относительная влажность воздуха, % до 80 при 25 °С
Атмосферное давление, кПа (мм рт. ст.) 84 – 106,7 (630 –800)
Знак утверждения типа
Знак утверждения типа наносится на титульных листах эксплуатационной документации
типографским способом и на шильдике, закрепленном на стойке приборной.
Комплектность средства измерений
Обозначение
МС5.638.001
1)
Таблица 8 - Комплект поставки УПВК
Наименование
Генератор сигналов произвольной формы
Мультиметр 3458А
Шунт переменного тока эталонный 1 А и 5 А
Стойка приборная
3)
Преобразователь интерфейса GPIB
ПК с установленным на нем ПО "EnergoEtalon™"
Кабели измерительные и информационные
Кабели питания и блок розеток питания
Блок соединительный
Кол-во
1 шт.
1 шт.
1 шт.
1 комплект
1 шт.
1 комплект
1 комплект
1 комплект
1 шт.
МС2.702.502 Д1
1 шт.
МС2.702.502 РЭ
МС2.702.502 ФО
МП 2203-0286-2015
1 экз.
1 экз.
1 экз.
Программное обеспечение "EnergoEtalon™" с
Руководством пользователя - на CD-диске
Руководство по эксплуатации
4)
Формуляр
Методика поверки
Дополнительные принадлежности
2)
:
Приемник сигналов UTC1 шт.
Примечания.
1) - шунты переменного тока эталонные могут быть с иным номинальным током или
могут быть исключены из состава УПВК в соответствии с договором на поставку;
2) - дополнительные принадлежности поставляются в соответствии с договором. В
комплект могут быть включены другие дополнительные изделия, устанавливаемые в
договоре;
3) – поставляется в разобранном виде;
4) – ремонтная (поверочная) документация поставляется по требованию организаций,
производящих ремонт (поверку).
Лист № 7
Всего листов 7
Поверка
осуществляется по документу МП 2203-0286-2015 «Установки поверочные векторные
компарирующие "УПВК-МЭ 61850". Методика поверки», утвержденному ГЦИ СИ ФГУП
«ВНИИМ им. Д.И. Менделеева» в марте 2015 г.
Основные средства поверки: Государственный первичный эталон единицы электрической
мощности в диапазоне частот от 1 до 2500 Гц ГЭТ 153-2012; частотомер электронно-счетный типа
Ч3-63 (Госреестр № 9084-83).
Сведения о методиках (методах) измерений
изложены в руководстве по эксплуатации МС2.702.502 РЭ.
Нормативные и технические документы, устанавливающие требования к Установкам
поверочным векторным компарирующим "УПВК-МЭ 61850"
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические
условия.
МИ 1940-88 ГСИ. Государственная поверочная схема для средств измерений силы переменного
электрического тока от 1·10
-8
до 25 А в диапазоне частот от 20 до 1·10
6
Гц.
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного
напряжения до 1000 В в диапазоне частот от 1·10
-2
до 2·10
9
Гц.
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической
мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.
ТУ 4381-055-49976497-2014Установки поверочные векторные компарирующие "УПВК-МЭ
61850" Технические условия.
Изготовитель
ООО "НПП Марс-Энерго", г. Санкт Петербург
199034, Санкт-Петербург, 13-ая линия В.О., д. 6-8, лит. A, пом.40Н
Тел./факс (812) 327-21-11, (812) 309-03-56
e-mail:
ИНН 7826694683
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
190005, г. Санкт-Петербург, Московский пр., д.19
тел. (812) 251-76-01, факс (812) 713-01-14,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологии
С.С. Голубев
М.п.«_____» _________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 37799-08 | Устройства для измерений углов установки колес грузовых автотранспортных средств | TruckCam мод. TC-2004 | Фирма "TruckCam AB", Швеция | 1 год | Перейти |
| 17604-04 | Комплекты поверочные | СНС-ИФГ | ОАО НПО "Химавтоматика", г.Москва | 2 года | Перейти |
| 14519-01 | Установки | Поток-Т | ГНЦ РФ "НИИТеплоприбор", г.Москва | 2 года | Перейти |
| 10562-86 | Установки для поверки спидометров | КИ-12548 | ГУП РФ "Владимирский завод "Эталон", г.Владимир | 1 год | Перейти |
| 57723-14 | Установки поверочные расходомерные | КАРАТ-ПРУС | ООО НПП "Уралтехнология", г.Екатеринбург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
