Номер госреестра:
60915-15
Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТДУ-220
Производитель:
ПО "Запорожтрансформатор", Украина, г.Запорожье
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 25 шт. с зав.№ 35-1, 35-2, 35-3, 299-1, 302-2, 302-3, 332-А, 332-В, 332-С, 540-1, 540-3, 438-А, 438-В, 438-С, 307-1, 307-2, 307-3, 58-3-А, 58-3-В, 58-1, 58-2, 59-1, 140-3, 140-2, 140-1
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 59046
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТДУ-220
Назначение средства измерений
Трансформаторы тока ТДУ-220 предназначены для передачи сигнала измерительной
информации измерительным приборам, устройствам защиты и управления в электрических
установках переменного тока частотой 50 Гц.
Описание средства измерений
Трансформаторы тока ТДУ-220 изготовлены в период с 1963 г. по 1985 г. (далее -
трансформаторы) и состоят из тороидального магнитопровода, произведенного из ленточной
электротехнической стали. Вторичная обмотка, намотанная из маслостойкого провода, распо-
ложена равномерно по периметру магнитопровода. Первичной обмоткой трансформаторов
служит высоковольтный отвод масляного выключателя.
Поверх вторичной обмотки трансформатор изолированы маслостойкими изоляционными
материалами и поливинилхлоридной упаковочной пленкой.
Трансформаторы тока встраиваются в масляные выключатели номинальным напряжени-
ем 220 кВ.
Общий вид трансформаторов тока ТДУ-220 показан на рисунке 1.
Принцип действия трансформаторов основан на явлении электромагнитной индукции
переменного тока.

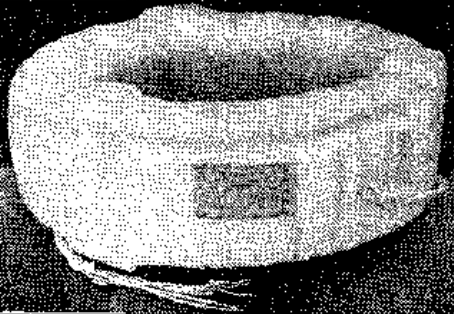

Рисунок 1 - Фотографии общего вида трансформаторов тока ТДУ-220
Метрологические и технические характеристики
Основные метрологические и технические характеристики трансформаторов тока
ТДУ-220 приведены в таблице 1.
Параметр
Значение
332-А, 332-В, 332-С, 540-1,
540-3, 438-А, 438-В, 438-С,
307-1, 307-2, 307-3, 58-3-А,
58-3-В
1000
0,5
30
5
220
50
280
5
от минус 40 до 40
Лист № 2
Всего листов 4
Таблица 1 – Основные метрологические и технические характеристики трансформаторов тока
ТДУ-220
Заводской номер
35-1, 299-1,
35-2, 302-2,
35-3 302-3
58-1, 140-3,
58-2, 140-2,
59-1 140-1
Номинальный первичный ток I
1ном.
, А
600750
Класс точности
1,01,0
1,00,5
Номинальная нагрузка во вторичной
обмотке для измерений, В А
5020
3050
Номинальный вторичный ток I
2ном.
, А
Номинальное напряжение U
ном.
, кВ
Номинальная частота f
ном.
, Гц
Масса трансформатора, кг, не более
Номинальный коэффициент безопас-
ности приборов, К
Бном
Диапазон рабочих температур, º С
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта типографским способом.
Комплектность средства измерений
В комплект поставки входят:
1. Трансформаторы тока ТДУ-220 в количестве 25 шт. (заводские номера: 35-1, 35-2, 35-
3, 299-1, 302-2, 302-3, 332-А, 332-В, 332-С, 540-1, 540-3, 438-А, 438-В, 438-С, 307-1, 307-2, 307-
3, 58-3-А, 58-3-В, 58-1, 58-2, 59-1, 140-3, 140-2, 140-1);
2. Паспорт - 25 экз.
Поверка
осуществляется в соответствии с ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика по-
верки”.
Перечень основных средств, применяемых при поверке, приведен в таблице 2.
Номинальные значения первичного тока, А: от 5 до 5000.
Класс точности: 0,05.
Таблица 2
Основные метрологические характеристики
2
Тип прибора
1
Трансформатор тока измери-
тельный лабораторный ТТИ-
5000.5
(Госреестр № 27007-04)
Лист № 3
Всего листов 4
Основные метрологические характеристики
Прибор сравнения
КНТ-03
(Госреестр № 24719-03)
Окончание таблицы 2
Тип прибора
Пределы измерения токовой погрешности
1)
, %: ± 19,99.
Пределы допускаемой абсолютной погрешности измерения
токовой погрешности поверяемого трансформатора, %:
± (0,1 + 0,05
×
A
2)
).
Пределы измерения угловой погрешности поверяемого
трансформатора, ΄: ± 199,9.
Пределы допускаемой абсолютной погрешности измерения
угловой погрешности поверяемого трансформатора, ΄:
± (0,1 + 0,03
×
A
2)
).
Примечания:
1) Прибор измеряет относительную разность вторичных токов эталонного и поверяемого
трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73;
2) А – значение измеряемой токовой погрешности или угловой погрешности поверяемого
трансформатора.
Сведения о методиках (методах) измерений
Методы измерений с помощью трансформаторов тока ТДУ-220 указаны в паспорте.
Нормативные документы, устанавливающие требования к трансформаторам тока
ТДУ-220
1 ГОСТ 7746-2001”Трансформаторы тока. Общие технические условия”.
2ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
Изготовитель
ПО «Запорожтрансформатор», Украина.
Адрес: Украина, г. Запорожье, Днепропетровское шоссе, 13.
Телефон: (0612) 52-30-34.
Заявитель
О
бщество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТКОНТРОЛЬ”
(ООО "ИЦ ЭАК")
Адрес: 123007, Россия, Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4.
Телефон: +7 (495) 620-08-38.
Факс: + 7 (495) 620-08-48.
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Федеральное бюджетное учреждение “Государственный региональный центр
стандартизации, метрологии и испытаний в г. Москве” (ФБУ “Ростест-Москва”)
117418, г. Москва, Нахимовский проспект, д. 31.
Тел. (495) 544-00-00;
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в
целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
________________
С.С. Голубев
М.п.
«____»_____________2015 г.
