Счетчики электрической энергии трехфазные электронные ЦЭ2727А, ГРСИ 60868-15
Номер госреестра:
60868-15
Наименование СИ:
Счетчики электрической энергии трехфазные электронные
Обозначение типа:
ЦЭ2727А
Производитель:
ООО "Петербургский завод измерительных приборов" (СПб ЗИП), г.С.-Петербург
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.03.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58991
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(вредакциях, утвержденных приказами Росстандарта №15 от 10.01.2017 г., №1610 от 31.07.2018 г.)
Счетчики электрической энергии трехфазные электронные ЦЭ2727А
Назначение средства измерений
Счетчики электрической энергии трехфазные электронные ЦЭ2727A (далее - счетчики)
предназначены для измерений и учета активной энергии в трехфазных трех- и четырех-
проводных сетях переменного тока промышленной частоты
Описание средства измерений
Принцип действия счетчика основан на измерении и математической обработке сигналов
тока и напряжения с последующим вычислением параметров потребления электрической
энергии и передаче этой информации в счетный механизм.
Счетчики содержат следующие основные узлы и блоки:
- измерительные трансформаторы тока или шунты в цепях тока;
- резистивные делители напряжения в цепях напряжения;
-электронныйузелсблокомпитанияиизмерительнымпреобразователем
предназначенный для измерения входных сигналов тока и напряжения, расчета активной
энергии, тарификации накопленной энергии, вывода информации на жидкокристаллический
дисплей и выходные устройства;
- счетный механизм с дисплеем на жидкокристаллическом индикаторе (ЖКИ) для
регистрации, сохранения и отображения показаний об учтенной электроэнергии и других
параметров;
- импульсное выходное устройство для передачи телеметрической информации в
централизованные системы сбора данных;
- электрический испытательный выход для поверки счетчика;
- светодиодный индикатор функционирования счетчика, срабатывающий синхронно с
испытательным выходом;
- последовательный интерфейс обмена информацией с внешними устройствами.
Конструктивно счетчики выполнены в виде электронного модуля, корпуса и крышки
колодки зажимов.
Корпус состоит из цоколя, кожуха и колодки зажимов. Крепление кожуха к цоколю и
установка крышки колодки зажимов предусматривает возможность навешивания пломб
Госповерителя и энергосбытовой организации.
Конструкция корпуса обеспечивает степень защиты IP51 от попадания пыли и влаги по
ГОСТ 14254-96.
Импульсное выходное устройство и электрический испытательный выход конструктивно
объединены и гальванически развязаны от электрической сети. Цепи напряжения и тока
счетчиков имеют защиту от бросков напряжения и тока.
В соответствии с комплектом КД и конкретными требованиями заказчика, счетчики могут
иметь конструктивные варианты исполнения:
- по типу подключения к сети: для непосредственного подключения (прямоточные),
через измерительные трансформаторы тока или через измерительные трансформаторы тока и
напряжения (трансформаторные);
Лист № 2
Всего листов 7
- по номинальному или базовому току (1; 5 или 10 А) и напряжению (57.7/100; 100;
220/380; 230/400; 380; 400В);
- по типу встраиваемых выходных интерфейсов:EIA232, EIA485, модем обмена
данными по силовой сети, радиомодем, оптопорт, IrDA, ИРПС; GSM/GPRS.
- по наличию исполнительных элементов типа встроенного реле отключения нагрузки.
Структура условного обозначения счетчиков приведена в таблице 1.
Таблица 1
ЦЭ2727А -X-ХХ- _________- _______-ХХХ-Z-R
Наличие датчика
вскрытия корпуса и
крышки зажимов
Наличие встроенного реле
Тип корпуса: В02, В04 - прямоугольные;
R02 - на DIN - рейку
Ток базовый или номинальный/максимальный, А
Напряжение фазное/линейное, В
Тип интерфейса: Е4 - EIA485; PL - электросиловой модем;
RF - радиомодем; E2 - EIA232; OP - оптопорт; CL - ИРПС; IR - IrDA;
GS - GSM/GPRS
Вид измерительного элемента: Т - трансформатор тока; S - шунт
Обозначение типа счетчика
Отсутствие символа в условном обозначении означает отсутствие соответствующей
функции у счетчика.
Общий вид счетчиков и места опломбирования представлены на рисунках 1 - 4
Схема пломбирования счетчиков от несанкционированного доступа энергоснабжающей
организациенй и после поверки осуществляется в виде навесных пломб с оттиском клейма
поверителя на пломбировочных винтах, как показано на рисунках 1-4.

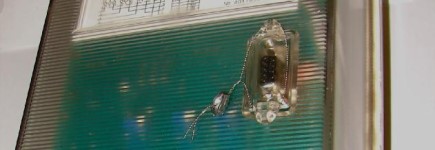

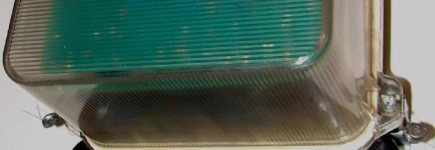

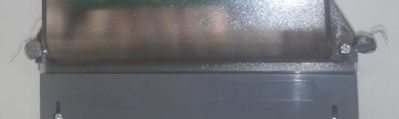

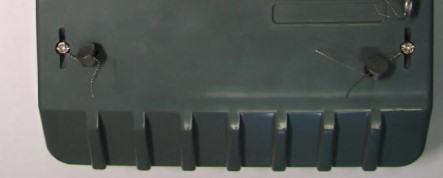

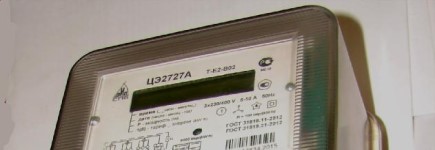

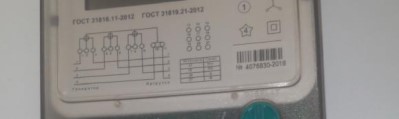

Рисунок 1 - Общий вид счетчика в корпусе В02 и места пломбирования
1. Места
пломбирования
знаком
поверки
2. Места
пломбирования
знаком
энергоснабжающей
организации
Лист № 3
Всего листов 7

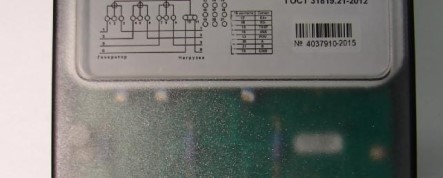

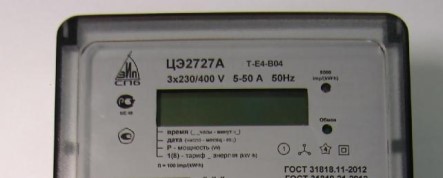

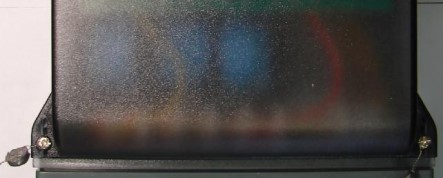

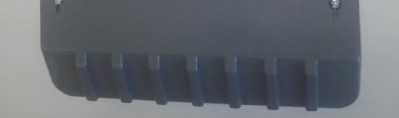

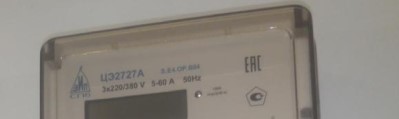

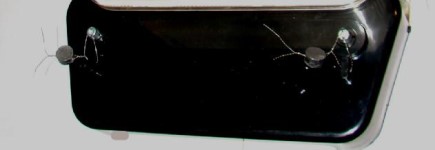

Рисунок 2 - Общий вид счетчика в корпусе В04 и места пломбирования

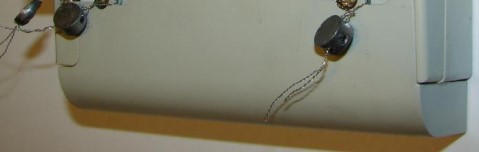

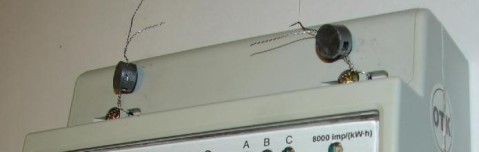

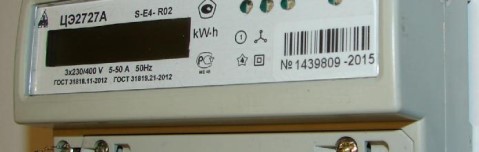

Рисунок 3 - Общий вид счетчика в корпусе R02 и места пломбирования
1. Места
пломбирования
знаком
поверки
2. Места
пломбирования
знаком
энергоснабжающей
организации
1.Место
пломбирования
знаком
поверки
2. Места
пломбирования
знаком
энергоснабжающей
организации
Лист № 4
Всего листов 7
Программное обеспечение
Программное обеспечение счетчиков состоит из встроенного программного обеспечения
(ВПО) и прикладных программ для ПК. Программа ВПО записывается в энергонезависимую
память программ микроконтроллера на этапе производства счётчиков и не может быть
изменена через внешние порты счётчика. После записи программы, в микроконтроллере
устанавливается бит защиты, предотвращающий считывание или изменение программы.
Доступ к ВПО возможен только после удаления пломбы поверителя и разборки корпуса.
ВПО выполняет функции управления режимами работы, математической обработки и
представления измерительной информации.
Обмен данными с внешними устройствами, в зависимости от исполнения счётчика,
осуществляется через интерфейсы:
-
оптический порт, IrDA;
-
проводные интерфейсы - EIA232, EIA485, ИРПС;
-
беспроводные интерфейсы - электросиловой модем, радиомодем, GSM/GPRS.
Считывание данных и программирование счётчиков производится с помощью внешних
устройств и прикладной программы «Программа первичного программирования счетчиков
ЦЭ2726А и ЦЭ2727А», которая предназначена для связи счетчика с ПК. Метрологически
значимых функций эта прикладная программа не выполняет.
Уровень защиты программного обеспечения счетчика «ЦЭ2727А» от непреднамеренных и
преднамеренных изменений соответствует «высокому» в соответствии Р 50.2.077-2014.
Значение
АБВШ. 411152.002.П
V4.Х*
2В7D**
Таблица 2 - Идентификационные данные ВПО счетчиков
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Примечание:*- Х ≥ 19
** - для версии V4.19

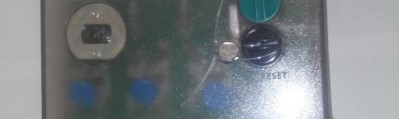

Рисунок 4 - Общий вид счетчика в корпусе В04 с кожухом под оптопорт
и места пломбирования
1. Места
пломбирования
знаком
поверки
2. Места
пломбирования
знаком
энергоснабжающей
организации
Лист № 5
Всего листов 7
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ
и измерительную информацию.
Влияние программного обеспечения учтено при нормировании метрологических
и технических характеристик.
Метрологические и технические характеристики
Таблица 3 - Метрологические характеристики
Наименование характеристики
Класс точности
Номинальное напряжение, В
Номинальный или базовый ток (максимальный), А
Значение характеристики
1 (ГОСТ 31819.21-2012)
57,7/100; 100; 220/380; 380;
230/400; 400
1 (2); 5 (10); 5 (50); 5 (60);
10 (100)
50
от 50 до 160000 *
0,2
0,4
±0,5
±1,0
Номинальная частота сети, Гц
Передаточные числа по электрическому испытательному
выходу и импульсному выходному устройству, имп/кВт
.
ч
Стартовый ток (порог чувствительности):
(при U=U
ном
, cos φ=1), % от I
ном
;
% от I
б
Пределы допускаемой абсолютной погрешности хода часов,
с/сутки:
- при питании от сети напряжения
- при питании от автономного источника
* В зависимости от модификации
10 (2)
282
176,5
127
294
176,5
127
300
185
75
118
125
70
Значение характеристики
от 1 до 8
0,3
15 (1,5)
Таблица 4 - Основные технические характеристики
Наименование характеристики
Количество тарифов
Полная мощность, потребляемая в каждой цепи тока, В·А,
не более
Пoлнaя (активная) мoщнocть, потребляемая в каждой цепи
напряжения счётчика, В·А (Вт), не более
При наличии модема дополнительная потребляемая полная
(активная) мощность, В·А (Вт), не более
Габаритные размеры, мм, не более:
прямоугольный корпус В02 (1; 5 А)
- высота
- ширина
- глубина
прямоугольный корпус В02 (10 А)
- высота
- ширина
- глубина
прямоугольный корпус В04
- высота
- ширина
- глубина
корпус R02 на DIN-рейку TS 35х7,5
- высота
- ширина
- глубина
Лист № 6
Всего листов 7
Значение характеристики
300
185
75
2,0
Наименование характеристики
прямоугольный корпус В04 (кожух под оптопорт)
- высота
- ширина
- глубина
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
Средняя наработка на отказ, ч
Средний срок службы, лет
от -40 до +70
90 при 30 ºС
70-106,7
141 000
30
Знак утверждения типа
наносится на щиток счётчика офсетной печатью (или другим способом, не ухудшающим
качества), на титульный лист руководства по эксплуатационной документации типографским
способом.
Комплектность средства измерений
1 шт.
Количество
Таблица 5 - комплектность средства измерений
НаименованиеОбозначение
Счетчик электрической энергии трехфазный электронный ЦЭ2727А в
потребительской таре
Паспорт АБВШ.411152.002 ПС
Методика поверки АБВШ.411152.002 ПМ
1 экз.
1 экз.
Поверка
осуществляется по документу АБВШ.411152.002 ПМ «Счетчики электрической энергии
однофазные электронные ЦЭ2727А. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ
им. Д.И. Менделеева» 31.03.2015 г.
Основные средства поверки:
- установка для поверки счетчиков электрической энергии ЦУ6800, регистрационный
номер в Федеральном информационном фонде по обеспечению единства измерений 11863-13;
- частотомер электронно-счетный Ч3-63/1, регистрационный номер в Федеральном
информационном фонде по обеспечению единства измерений 46916-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде свинцовых пломб с оттиском поверителя на винты,
как показано на рисунках 1 - 4.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии трехфазным электронным ЦЭ2727А
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока.
Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии
ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока.
Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений
электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений
Лист № 7
Всего листов 7
силы переменного электрического тока от 1·10
-8
до 100 А в диапазоне частот 1·10
-1
до 1·10
6
Гц.
ГОСТ Р 8.648-2015 ГСИ Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1·10
-2
до 2·10
9
Гц.
ТУ 4228-003-52191469-2015 Счетчики электрической энергии трехфазные электронные
«ЦЭ2727А». Технические условия. С изменением 1
Изготовитель
ООО «Петербургский завод измерительных приборов» (ООО «СПб ЗИП»)
ИНН 7813350043
Адрес: 198216, г. Санкт-Петербург, Ленинский проспект, д. 139
Телефон/факс: 8 (812) 603-29-40
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний
средств измерений в целях утверждения типа № RA.RU.311541 от 23.03.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 42085-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220/110/35/10/6 кВ "Крымская" - АИИС КУЭ ПС220/110/35/10/6 кВ "Крымская" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
| 13451-92 | Счетчики электрической энергии электронные активной и реактивной энергии трехфазные | ПСЧ-4, ПСЧ-4Р | Государственный приборный завод, г.Рязань | 4 года (ГОСТ 8.002-71) | Перейти |
| 48913-12 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности ООО "Ниссан Мэнуфэкчуринг РУС" Автомобильный завод "Ниссан" | Нет данных | ООО "Энергоучет-Автоматизация", г.С.-Петербург | 4 года | Перейти |
| 29623-05 | Весы электронные | SM-100 | Фирма "Shanghai Teraoka Electronic Co., Ltd.", Китай | 1 год | Перейти |
| 42261-09 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 110/10 кВ "Приозерная" - АИИС КУЭ ПС 110/10 кВ "Приозерная" | Нет данных | ЗАО "Метростандарт", г.Москва | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
