Приборы для измерения скорости прохождения упругих волн Ультразвук, ГРСИ 60842-15
Номер госреестра:
60842-15
Наименование СИ:
Приборы для измерения скорости прохождения упругих волн
Обозначение типа:
Ультразвук
Производитель:
ООО "ЭкогеосПром", г.Тверь
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.11.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58956
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы для измерения скорости прохождения упругих волн «Ультразвук»
Назначение средства измерений
Приборы для измерения скорости прохождения упругих волн «Ультразвук» (далее -
приборы) предназначены для измерения скорости прохождения упругих волн в образцах
твердых тел.
Программное обеспечение
Приборыоснащенывнешнимипрограммнымиобеспечениями.Программное
обеспечение «АКТАКОМ» предназначено для получения осциллограммы и является
метрологически незначимым. Программное обеспечение «Research», входящее в комплект
поставки прибора, является метрологически значимым, позволяет проводить контроль
процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и
сохранять полученные результаты, передавать результаты измерений на персональный
компьютер или на принтер.
Идентификационные данные программного обеспечения представлены в таблице 1.
Описание средства измерений
Принцип действия приборов основан на измерении скорости прохождения упругих
продольных и поперечных (сдвиговых) ультразвуковых волн, которая зависит от структуры
твердой среды. Распространение упругих волн в твердой среде сопровождается постепенным
уменьшением их интенсивности (амплитуды) по мере удаления от источника излучения.
Уменьшение интенсивности (амплитуды) упругих волн происходит в результате поглощения
части энергии упругих колебаний частицами твердой среды и преобразования их в тепловую,
обусловленную взаимным трением частиц твердой среды, совершающих колебательные
движения, а также рассеивания акустической энергии на неоднородностях твердой среды
(порах, трещинах и др.).
Конструктивно приборы состоят из кернодержателя, электронного измерительного
блока для контроля процесса измерения и обработки данных.

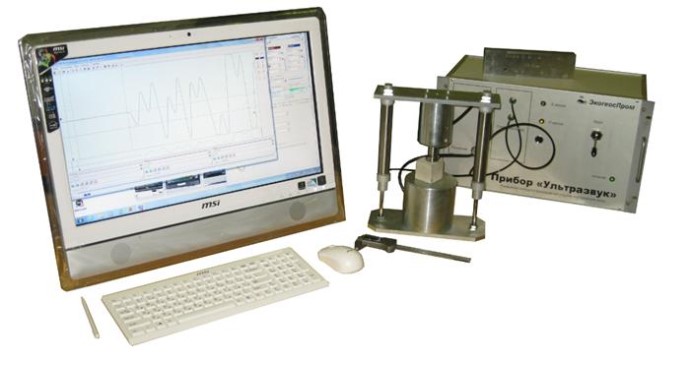

Внешний вид прибора представлен на рисунке 1.
Место нанесения знака поверки
Рисунок 1 Внешний вид прибора
Лист № 2
Всего листов 4
Идентификационное наименование ПО
Research6.exe
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
BB55E8723D4A29
15810937218E281
102
Другие идентификационные данные
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данныеЗначение
Oscilloscope
Pro.exe
6.Х
2.X.X
44453ВЕ4DAD71B5
F79E3B4F36F426FC
E
Md5
Md5
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
учетом программного
Наименование характеристик
От 2000 до 7000
± 4
От 1000 до 4000
± 5
450 х 280 х 270
Метрологические и технические характеристики
Метрологические характеристики приборов нормированыс
обеспечения и представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
Значение
характеристик
220 ± 10 %
50 ± 1
17 ± 1
Диапазон измерений скорости распространения упругих продольных волн,
м/с
Пределы допускаемой относительной погрешности измерений скорости
распространения упругих продольных волн, %
Диапазон измерений скорости распространения упругих поперечных
(сдвиговых) волн, м/с
Пределы допускаемой относительной погрешности измерений скорости
распространения упругих поперечных (сдвиговых) волн, %
Напряжение электрической питающей сети, В
Частота переменного тока, Гц
Габариты размеры измерительного блока, мм, не более
(длина×ширина×высота)
Масса прибора, кг
Условия эксплуатации:
- температура окружающего воздуха,
о
С
- влажность относительная при Т=25
о
С, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
20 ± 2
от 30 до 80
от 60,0 до 106,7
10
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на
прибор в виде наклейки.
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 3.
Лист № 3
Всего листов 4
Таблица 3 - Комплектность средства измерений
Наименование
Прибор для измерения скорости прохождения упругих волн Ультразвук
Количество, шт.
1
Электронный измерительный блок
Кернодержатель
Калибровочный образец
Компьютер (опция)
Программное обеспечение
Электронный штангенциркуль
ЗИП
Паспорт
Руководство по эксплуатации
Методика поверки МП 120-251-2014
Упаковка
1
1
Опция
1
1
Опция
1
1
1
1
1
Аттестованная
характеристика
Интервал допускаемых
аттестованных
значений СО
Границы допускаемой абсолютной
погрешности аттестованного
значения СО при Р=0,95, м/с
Скорость распространения
продольных ультразвуковых
волн, м/с
От 2700 до 6500
± 10
Скорость распространения
сдвиговых ультразвуковых
волн, м/с
От 1300 до 3200
± 20
Поверка
осуществляется по документу МП 120-251-2014 «ГСИ. Приборы для измерения скорости
прохождения упругих волн «Ультразвук». Методика поверки», утвержденному ФГУП
«УНИИМ» «20» февраля 2015 г.
Основное средство поверки:
- стандартный образец утвержденного типа скорости распространения продольных и
сдвиговых ультразвуковых волн в твердых материалах ГСО 10225-2013 со следующими
метрологическими характеристиками:
Сведения о методиках (методах) измерений
Методика измерений представлена в руководстве по эксплуатации
Нормативные и технические документы, устанавливающие требования к приборам для
измерения скорости прохождения упругих волн «Ультразвук»
Техническая документация фирмы изготовителя ООО «ЭкогеосПром»
Лист № 4
Всего листов 4
Изготовитель
ООО «ЭкогеосПром»,
Россия, г. Тверь, ул. Индустриальная, 13
Тел./факс 8 (4822) 34-27-31
e-mail:
Испытательный trial
Государственный центр испытаний средств измерений ФГУП «Уральский научно-
исследовательский институт метрологии» (ГЦИ СИ ФГУП «УНИИМ»)
620000,г.Екатеринбург,ул.Красноармейская,4,тел.(343)350-26-18,
факс: (343) 350-20-39.
E-mail:
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний
средств измерений в целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель Руководителя
Федерального агентства
по техническому регулированию и
метрологии
С.С. Голубев
М.п. «__» _________________ 2015 г.
