Расходомеры Brooks® мод. MT3809G, MT3810G, ГРСИ 60774-15
Номер госреестра:
60774-15
Наименование СИ:
Расходомеры
Обозначение типа:
Brooks® мод. MT3809G, MT3810G
Производитель:
Фирма "Brooks Instrument Ltd.", Венгрия
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.05.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58883
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры Brooks® моделей MT3809G, MT3810G
Назначение средства измерений
РасходомерыBrooks®моделейMT3809G,MT3810G(далее–расходомер)
предназначены для измерений объемного расхода (объема) жидкостей и газов.
Описание средства измерений
Принцип действия расходомеров состоит в динамическом давлении на чувствительный
элемент расходомера (далее – поплавок) жидкости (газа), протекающей через расходомер,
вызывающем его перемещение. Магнит, установленный в поплавок, изменяет магнитное поле
вокруг первичного измерительного преобразователя, вызывая перемещение поворотного
магнита измерительного механизма отчетного устройства. Величина изменения магнитного
поля зависит от высоты перемещения поплавка, которая пропорциональна объемному расходу
жидкости (газа).
Расходомеры состоят из:
- первичного измерительного преобразователя, представляющего собой поплавок,
установленный в трубу переменного сечения;
- механического отчетного устройства стрелочного типа.
Изготавливаются следующие модели расходомеров:
- Расходомеры MT3809G – расходомеры с механическим отсчетным устройством
стрелочного типа, которые могут быть укомплектованы:
а) индуктивными переключателями сигнализации предельных значений объемного
расхода жидкости (газа);
б) преобразователем с или без индуктивных переключателей сигнализации предельных
значений объемного расхода жидкости (газа), имеющим выходной унифицированный
аналоговый сигнал постоянного тока и выходной цифровой сигнал с использованием протокола
передачи данных HART для передачи измерительной информации во внешние измерительные
системы;
в) преобразователем с или без индуктивных переключателей сигнализации предельных
значений объемного расхода жидкости (газа), имеющим дисплей на базе жидких кристаллов
(далее – дисплей), выходной унифицированный аналоговый сигнал постоянного тока и
выходной цифровой сигнал с использованием протокола передачи данных HART для передачи
измерительной информации во внешние измерительные системы;
- Расходомеры MT3810G – расходомеры с механическим отсчетным устройством
стрелочного типа.
Детали расходомеров изготовлены с корозионно-устойчивым покрытием или из
корозионно-устойчивых материалов. Детали расходомеров, соприкасающиеся с жидкостью,
изготовлены из материалов, не снижающих качество жидкости, стойких к ее воздействию в
пределах рабочего диапазона температур.
Общий вид расходомеров и схемы пломбировки показаны на рисунке 1.
Программное обеспечение
Расходомеры
1)
имеютвстроенноепрограммноеобеспечение(ПО),которое
устанавливается (прошивается) в памяти преобразователя при изготовлении, в процессе
эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для: преобразования, обработки, отображения на дисплее и
передачи измерительной информации об объемном расходе (объеме) жидкости (газа) во
внешние измерительные системы.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные ПО
Идентификационное наименование ПО
Номер версии ПО
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового идентификатора ПО
Значение
Firmware,
38xxG
01.02
–*
–*
*Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования.
УровеньзащитыПОиизмерительнойинформацииотпреднамеренныхи
непреднамеренных изменений в соответствии с Р 50.2.077-2014 – средний.
1)
Только для расходомеров модели МТ3809G, укомплектованных преобразователями.
Лист № 2
Всего листов 6
Пломба
изготовителя

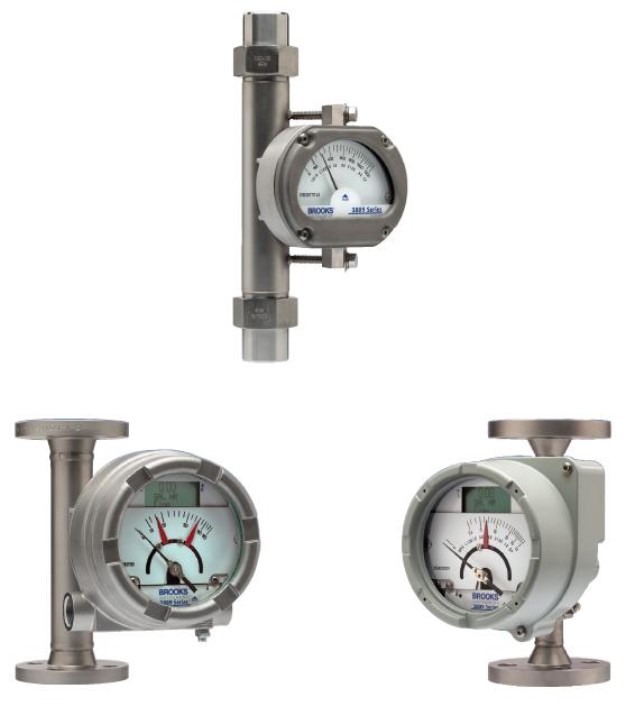

Рисунок 1 – Общий вид и схема пломбировки расходомеров
Пломба изготовителя
Лист № 3
Всего листов 6
Метрологические и технические характеристики
Таблица 2 – Верхние пределы диапазонов измерений объемного расхода жидкости (газа) и
потеря давления
Типоразмер
расходомера
7
8
10
12
13
15
16
7
8
*
объемного расхода , Q
max
0
1
2
3
4
5
Код
Верхний предел диапазона измерений
Потеря давления при
поплавка
жидкости, дм
3
/чгаза, м
3
/ч
Q
max
, кПа, не более
материал поплавка – нержавеющая сталь 316L или титан
00,96441,2
0 1,3591,2
0 3,6 1301,2
0 10 3501,2
0 21 6503,2
0 42 14003,8
материал поплавка – нержавеющая сталь 316L
A 25 0,8 3
B
**
65 2,1 3
C 130 3,9 3
D
**
2006,13,5
A2508,54,5
B400 125,5
C650 19 6
D 1000 35 13
A 1200 31 6
B 1500 51 7
C 2400 688,5
D 3500 100 15,5
A 4000 100 5
B 6000 150 6
C 8000 240 15
D 10000 340 30
A 6500 160 5
B 9500 260 6
C 12000 330 10
D 20000 650 30
A 20000 640 11
B 30000 900 14
C 40000 1200 28
A 49000 - 16
B 70000 - 21
C 100000 - 30
материал поплавка – сплав марки Hastelloy C-276
GA1103,7
***
2,5
GB1705,8
***
5
A2508,3
***
3
B420 13
***
4,5
C500 16
***
4
D850 30
***
13
Лист № 4
Всего листов 6
Окончание таблицы 2
*
объемного расхода , Q
max
10
12
13
ТипоразмерКод
Верхний предел диапазона измерений
Потеря давления при
расходомера поплавка
жидкости, дм
3
/чгаза, м
3
/ч
Q
max
, кПа, не более
материал поплавка – фторопласт-2 (ПВДФ/PVDF)
A140045
***
4,5
B200063
***
10,6
C240077
***
9
D300095
***
13
A300095
***
5
B4000 120
***
7,5
C5000 150
***
8,5
D6000 180
***
12
A6000 180
***
9,5
B8000 250
***
12,5
C 12000 370
***
20
D 15000 470
***
22,5
*
Верхние пределы диапазона измерений объемного расхода приведены:
- для жидкостей – по воде при температуре 21,11
°
С;
- для газов – по воздуху при температуре 0
°
С и абсолютном давлении 101,3 кПа.
**
Минимальное рабочее избыточное давление 48 кПа.
***
Минимальное рабочее избыточное давление 200 кПа.
Пределы допускаемой приведенной погрешности измерений объемного расхода, %,
не более, для моделей расходомеров:
MT3809G± 1; ± 2; ± 3; ± 5
MT3810G ± 5
Сходимость показаний, % от диапазона измерений объемного расхода,
не более, для моделей расходомеров:
MT3809G± 0,25; ± 1
MT3810G ± 0,25
Пределы допускаемой основной приведенной погрешности преобразования
объемного расхода жидкости (газа) в значение выходного унифицированный
аналогового сигнала постоянного тока, %± 1
Пределы допускаемой дополнительной приведенной погрешности преобразования
объемного расхода жидкости (газа) в значение выходного унифицированный
аналогового сигнала постоянного тока при отклонении температуры
окружающей среды от 20
°
С на каждые 10
°
С, %± 0,4
Пределы допускаемой относительной погрешности преобразования объема
жидкости (газа) в значение дискретного выходного сигнала, %± 1
Диапазон кинематической вязкости, мм
2
/с, не более от 1 до 300
Диапазон температур жидкости, °С от минус 50 до плюс 150
Максимальное рабочее избыточное давление, МПа 43,09
Параметры выходных сигналов:
- дискретный (открытый коллектор):
1) вес импульса, литр/импульс.0,001; 1; 1000
2) частота, Гц от 1 до 1000
3) длительность, мс 0,5
4) амплитуда тока (напряжения), мА:
низкий уровень 30 (0,05)
высокий уровень 1,2 (20)
- унифицированный аналоговый сигнал постоянного тока, мА4-20
Лист № 5
Всего листов 6
Рабочие условия эксплуатации:
- температура окружающей среды, °Сот минус 40 до плюс 75
- температура окружающей среды, °С для расходомеров, укомплектованных:
а) индуктивными переключателями сигнализации
предельных значений объемного расхода жидкости (газа)от минус 40 до плюс 70
б) преобразователемот минус 40 до плюс 70
в) преобразователем, имеющим дисплейот минус 20 до плюс 70
- относительная влажность при температуре 35 °С, %, не более98
- атмосферное давление от 84,0 до 106,7
Напряжение электрического питания расходомеров от сети
постоянного тока, В, для расходомеров, укомплектованных:
- индуктивными переключателями сигнализации
предельных значений объемного расхода жидкости (газа)от 5 до 25
- преобразователем от 21 до 30
- преобразователем, имеющим дисплей от 22,8 до 30,0
Габаритные размеры, мм:
а) длина218
б) ширина165
в) высота350
Присоединительные размеры в соответствии с эксплуатационной документацией
Масса, кг, не более, для типоразмеров расходомеров:
- 0, 1, 2, 3, 4, 5, 7 и 813,2
- 1016,8
- 1221,3
- 13, 15 и 1646,7
Средний срок службы, лет 10
Знак утверждения типа
наносится на лицевую панель расходомера методом фотолитографии или другим способом, не
ухудшающим качество, на титульном листе руководства по эксплуатации типографским
способом.
Комплектность средства измерений
Таблица 3 – Комплектность
Наименование
Расходомер Brooks®
*
Количество
1 шт.
Руководство по монтажу и эксплуатации
Паспорт
Методика поверки
1 экз. на партию
1 экз.
1 экз. на партию
Комплект монтажных частей и принадлежностей*1 шт.
*
Модель расходомера, наличие комплекта монтажных частей и принадлежностей определяется
договором на поставку.
Поверка
осуществляется в соответствии с документом МЦКЛ.0158.МП «Расходомеры Brooks® моделей
MT3809G, MT3810G. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ»
20.03.2015 г.
Основные средства поверки – установки расходомерные с пределами допускаемой
погрешности измерения (воспроизведения) объемного расхода жидкости (газа) не более 1/3
пределов допускаемой основной приведенной погрешности поверяемого расходомера для
заданного диапазона измерений объемного расхода жидкости (газа).
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
изложены в документе «Расходомеры
Brooks® моделей
MT3809G, MT3810G. Руководство по
монтажу и эксплуатации».
Нормативные и технические документы, устанавливающие требования к расходомерам
Brooks® моделей MT3809G, MT3810G
1. ГОСТ8.510-2002«Государственнаясистемаобеспеченияединства
измерений. Государственная поверочная схема для средств измерений объема и массы
жидкости».
2. ГОСТ 8.142-2013 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений массового и объемного расхода
(массы и объема) жидкости».
3. ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений
Государственная поверочная схема для средств измерений объемного и массового расходов
газа».
4. Техническая документация «Brooks Instrument Ltd.», Венгрия.
Изготовитель
Brooks Instrument Ltd.
Адрес: Berenyi str 72-100, 8000 Szekesfehervar, Венгрия.
Тел.: + 3622539646.
Факс: + 3622539601.
Заявитель
Общество с ограниченной ответственностью «УорлдУайдГост».
Адрес: 127434, г. Москва, ул. Дубки, д. 2, офис 30.
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»
(ГЦИ СИ ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс: +7 (495) 491-78-12.
e-mail:
.
Аттестат аккредитации ГЦИ СИ ЗАО КИП «МЦЭ» по проведению испытаний средств
измерений в целях утверждения типа № 30092-10 от 30.09.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
М.п.«____»_____________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 13653-93 | Расходомеры-счетчики жидкости камерные Ду от 1,5" до 16" | Нет данных | Фирма "Brooks Instrument", США | 2 года | Перейти |
| 50699-12 | Расходомеры | 3051SFC | Фирма "Rosemount Inc.", США | 4 года - для расходомеров с преобразователями, настроенными на диапазон ДИmax…ДИmax/10; 2 года - для остальных расходомеров | Перейти |
| 79411-20 | Расходомеры-счетчики массовые серии | RHM | Rheonik Messtechnik GmbH, Германия | 4 года | Перейти |
| 69969-17 | Расходомеры электромагнитные | MERA SFM | ООО "МЕРА", г.С.-Петербург | 4 года | Перейти |
| 13540-93 | Расходомеры воды ультразвуковые бесконтактные | УЗР-МП | Региональная ассоциация "ЭКВОД", г.С.-Петербург | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
