Аттенюаторы 8491А, 8491В, 8493А, 8493В, 8493С, 8498А, 8490D, 8490G, ГРСИ 60766-15
Номер госреестра:
60766-15
Наименование СИ:
Аттенюаторы
Обозначение типа:
8491А, 8491В, 8493А, 8493В, 8493С, 8498А, 8490D, 8490G
Производитель:
Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.02.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58875
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аттенюаторы 8491А, 8491В, 8493А, 8493В, 8493С, 8498А, 8490D, 8490G
Назначение средства измерений
Аттенюаторы 8491А, 8491В, 8493А, 8493В, 8493С, 8498А, 8490D, 8490G (далее -
аттенюаторы) предназначены для ослабления электромагнитных колебаний в коаксиальных
линиях передачи.
Тип аттенюатора
Описание средства измерений
Конструктивно аттенюаторы выполнены в виде отрезка коаксиальной линии передачи
с встроенными резистивными полосками. Подключение аттенюаторов к источнику сигнала и
нагрузке может проводиться в любом направлении.
Принцип действия аттенюаторов состоит в нормированном поглощении мощности
электромагнитных колебаний в поглощающем элементе.
Аттенюаторы имеют модификации, отличающиеся номинальными значениями
вносимого ослабления. Обозначения и характеристики модификаций приведены в таблице 1.
Таблица 1 – Обозначения модификаций
Обозначение Номинальное
модификации ослабления, дБ
8491А, 8491В0033
0066
010 10
020 20
030 30
040 40
050 50
060 60
8493А, 8493В0033
0066
010 10
020 20
030 30
8493С, 8490D, 8490G0033
0066
010 10
020 20
030 30
040 40
8498А-30
Внешний вид аттенюаторов с указанием мест нанесения знака утверждения типа
представлен на рисунках 1-4.
При оформлении внешнего вида аттенюаторов могут использоваться логотипы
компаний «Agilent Technologies» или «Keysight Technologies».
Лист № 2
Всего листов 10
Место нанесения знака утверждения типа

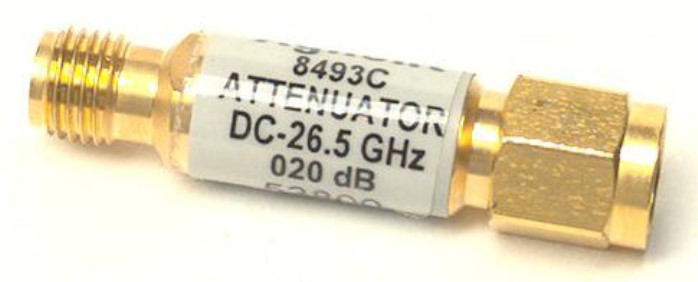

Рисунок 3 - Внешний вид аттенюаторов 8493С

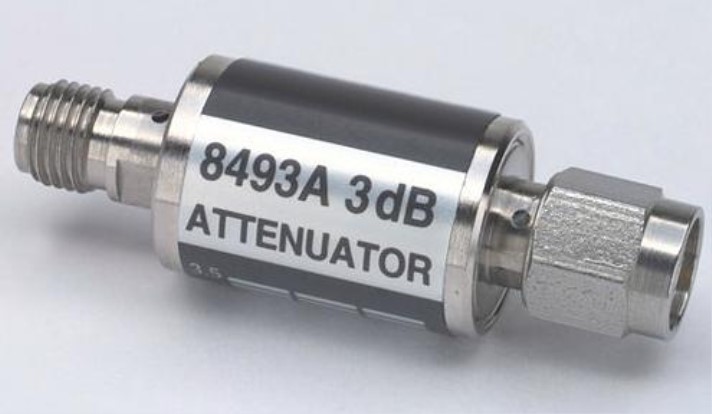

Рисунок 2 - Внешний вид аттенюаторов 8493А, 8493В
Место нанесения знака утверждения типа

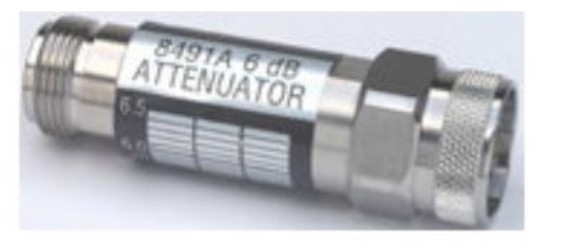

Рисунок 1 - Внешний вид аттенюаторов 8491А, 8491В
Место нанесения знака утверждения типа
Лист № 3
Всего листов 10
Место нанесения знака утверждения типа

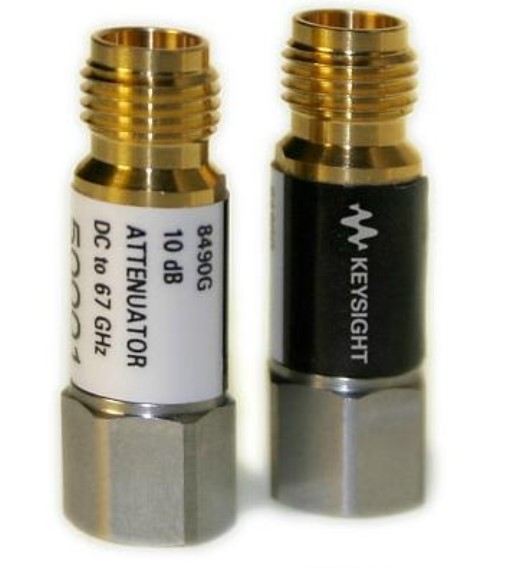

Рисунок 5 - Внешний вид аттенюаторов 8490G
Место нанесения знака утверждения типа

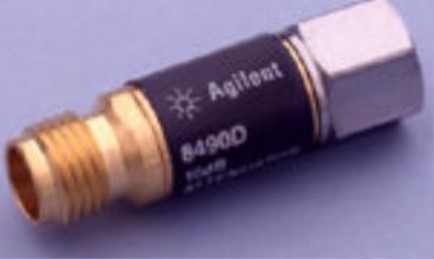

Рисунок 4 - Внешний вид аттенюаторов 8490D
Лист № 4
Всего листов 10

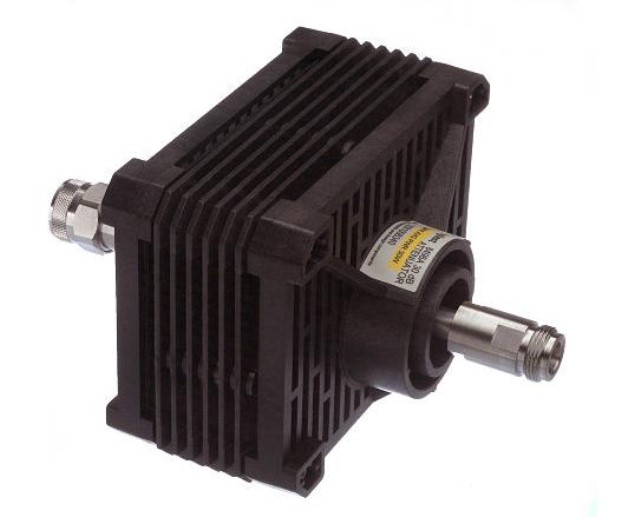

Рисунок 6 - Внешний вид аттенюаторов 8498А
Метрологические и технические характеристики
Метрологические и технические характеристики аттенюаторов приведены в таблицах
2, 3, 4.
Таблица 2 - Метрологические характеристики аттенюаторов 8491А, 8491В, 8493А, 8493В,
8493С
НаименованиеЗначения характеристики
характеристики8491А8491В8493А8493В8493С
Диапазон от 0 от 0 от 0 от 0 от 0
частот, ГГц до 12,4 до 18 до 12,4 до 18 до 26,5
Номинальное
значение
ослабления, дБ, для
модификации:
00333333
00666666
010 10 10 10 10 10
020 20 20 20 20 20
030 30 30 30 30 30
040 40 40 - - 40
050 50 50 - - -
060 60 60 - - -
Место нанесения
знака утверждения типа
Лист № 5
Всего листов 10
8493В8493С
1,25 1,1
1,2 1,1
1,2 1,1
1,2 1,1
1,2 1,1
- 1,1
- -
- -
1,35 1,15
1,3 1,15
1,3 1,15
1,3 1,15
1,3 1,15
- 1,15
- -
- -
1,5 1,25
1,5 1,27
1,5 1,25
1,5 1,25
1,5 1,25
- 1,25
- -
- -
-1,25
-1,27
-1,25
-1,25
-1,25
-1,25
8493В8493С
Значение КСВН в8491А8491В8493А
диапазоне частот,
не более:
от 0 до 8 ГГц для
модификации:
0031,251,251,25
006 1,2 1,2 1,2
010 1,2 1,2 1,2
020 1,2 1,2 1,2
030 1,2 1,2 1,2
040 1,2 1,2 -
050 1,2 1,2 -
060 1,2 1,2 -от
8 до 12,4 ГГц
для модификации:
0031,351,351,35
006 1,3 1,3 1,3
010 1,3 1,3 1,3
020 1,3 1,3 1,3
030 1,3 1,3 1,3
040 1,3 1,3 -
050 1,3 1,3 -
060 1,3 1,3 -от
12,4 до 18 ГГц
для модификации:
0031,51,51,5
0061,51,51,5
0101,51,51,5
0201,51,51,5
0301,51,51,5
040 1,5- 1,5- -
0501,51,5 -
0601,51,5 -
от 18 до 26,5 ГГц
для модификации:
003---
006---
010---
020---
030---
040---
Пределы 8491А 8491В 8493А
допускаемой
погрешности
ослабления в
диапазоне частот,
дБ:
от 0 до 12,4 ГГц
для модификации:
003± 0,3± 0,3± 0,3
± 0,3± 0,5
Лист № 6
Всего листов 10
± 0,3 ± 0,6
± 0,6 ± 0,3
± 0,6 ± 0,5
± 1,0 ± 0,7
- ± 1,0
- -
- -
± 0,3 ± 0,5
± 0,4 ± 0,6
± 0,6 ± 0,3
± 1,0 ± 0,5
± 1,0 ± 0,7
- ± 1,0
- -
- -
006± 0,3± 0,3± 0,3
010± 0,5± 0,6± 0,5
020± 0,5± 0,6± 0,5
030± 1,0± 1,0± 1,0
040± 1,5± 1,5 -
050± 1,5± 1,5 -
060± 2,0± 2,0 -от
12,4 до 18 ГГц
для модификации:
003-± 0,3-
006-± 0,4-
010-± 0,6-
020-± 1,0-
030-± 1,0-
040-± 1,5-
050-± 1,5-
060-± 2,0-
от 18 до 26,5 ГГц
для модификации:
003---
006---
010---
020---
030---
040---
-± 1,0
-± 0,6
-± 0,5
-± 0,6
-± 1,0
-± 1,3
Таблица 3 - Метрологические характеристики аттенюаторов 8498А, 8490D, 8490G
НаименованиеЗначения характеристики
характеристики 8498А 8490D8490G
Диапазон от 0 от 0 от 0
частот, ГГц до 18 до 50 до 67
Номинальное значение
ослабления, дБ, для
модификации
1)
:
0033033
006 66
010 10 10
020 20 20
030 30 30
040 40 40
1)
- для аттенюаторов 8498А модификации отсутствуют
Значение КСВН в8498А8490D8490G
диапазоне частот,
не более:
от 0 до 8 ГГц для
модификации
1)
:
0031,151,151,15
006 1,151,15
010 1,151,15
1,25
1,3
-
-
-
Лист № 7
Всего листов 10
1,151,15
1,151,15
1,081,10
020
030
040
от 8 до 12,4 ГГц для
модификации
1)
:
1,151,15
1,151,15
1,151,15
1,151,15
1,151,15
1,081,10
003
006
010
020
030
040
от 12,4 до 18 ГГц для
модификации
1)
:
1,151,15
1,151,15
1,151,15
1,151,15
1,151,15
1,081,10
1,151,15
1,151,15
1,151,15
1,151,15
1,151,15
1,081,10
1,251,25
1,251,25
1,251,25
1,251,25
1,251,25
1,151,15
1,451,25
1,451,25
1,451,25
1,451,25
1,451,25
1,251,15
003
006
010
020
030
040
от 18 до 26,5 ГГц для
модификации:
003
006
010
020
030
040
от 26,5 до 40 ГГц для
модификации:
003
006
010
020
030
040
от 40 до 50 ГГц для
модификации:
003
006
010
020
030
040
от 50 до 67 ГГц для
модификации:
003
006
010
020
030
-
-1,45
-1,45
-1,45
-1,45
-1,45
± 1,0
± 1,0
-
-
-
Лист № 8
Всего листов 10
040-1,25
Пределы допускаемой
погрешности
ослабления в диапазоне
частот, дБ:
от 0 до 12,4 ГГц для
модификации
2)
:
8498А
8490D
8490G
- 0,5; + 0,9
- 0,6; + 0,9
- 0,6; + 0,9
- 0,8; + 1,3
- 0,8; + 1,3
- 0,8; + 2,5
- 0,5; + 0,9
- 0,6; + 0,9
- 0,6; + 0,9
- 0,8; + 1,3
- 0,8; + 1,3
- 2,0; + 2,5
003
006
010
020
030
040
от 12,4 до 18 ГГц для
модификации
2)
:
- 0,5; + 0,9
- 0,6; + 0,9
- 0,6; + 0,9
- 0,8; + 1,3
- 0,8; + 1,3
- 0,8; + 2,5
- 0,5; + 0,9
- 0,6; + 0,9
- 0,6; + 0,9
- 0,8; + 1,3
- 0,8; + 1,3
- 2,0; + 2,5
-
-
-
-
-
-
- 0,5; + 0,9
- 0,6; + 0,9
- 0,6; + 0,9
- 0,8; + 1,3
- 0,8; + 1,3
- 0,8; + 2,5
- 0,5; + 0,9
- 0,6; + 0,9
- 0,6; + 0,9
- 0,8; + 1,3
- 0,8; + 1,3
- 2,0; + 2,5
- 0,5; + 1,8
- 0,6; + 1,8
- 0,6; + 1,3
- 0,8; + 1,7
- 0,8; + 1,7
- 0,8; + 2,5
- 0,5; + 1,4
- 0,6; + 1,4
- 0,6; + 1,1
- 0,8; + 1,5
- 0,8; + 1,5
- 2,0; + 2,5
003
006
010
020
030
040
от 18 до 26,5 ГГц для
модификации:
003
006
010
020
030
040
от 26,5 до 50 ГГц для
модификации:
003
006
010
020
030
040
от 50 до 67 ГГц для
модификации:
003
006
010
020
030
040
-
-
-
-
-
-
- 0,5; + 1,8
- 0,6; + 1,8
- 0,6; + 1,3
- 0,8; + 1,7
- 0,8; + 1,7
- 2,0; + 2,5
Лист № 9
Всего листов 10
Таблица 4 – Условия эксплуатации и технические характеристики аттенюаторов
Наименование характеристикиЗначение характеристики
Рабочие условия эксплуатации:
температура окружающей среды,
°
С
от 0 до 55
относительная влажность воздуха, %, не более
95
атмосферное давление, кПа
от 84 до 106
Габаритные размеры, мм, не более:
8491А, 8491В (диаметр
´
длина)
21х67
8493А, 8493В (диаметр
´
длина)
13х40
8493С-003, 8493С-006, 8493С-010, 8493С-020 (диаметр
´
длина)
8х33,8
8493С-030, 8493С-040 (диаметр
´
длина) 8х36,8
8490D-003, 8490D-006, 8490D-010, 8490D-020 (диаметр
´
длина) 8х27
8490D-030, 8490D-040 (диаметр
´
длина) 8х29
8490G-003, 8490G-006, 8490G-010, 8490G-020 (диаметр
´
длина) 8х27
8490G-030, 8490G-040 (диаметр
´
длина) 8х28
8498А (ширина
´
высота
´
глубина) 83х114х152
Масса, кг, не более:
8491А, 8491В
8493А, 8493В
8493С-003, 8493С-006, 8493С-010, 8493С-020
8493С-030, 8493С-040
8490D-003, 8490D-006, 8490D-010, 8490D-020
8490D-030, 8490D-040
8490G-003, 8490G-006, 8490G-010, 8490G-020
8490G-030, 8490G-040
8498А
0,110
0,030
0,0085
0,0094
0,01
0,01
0,0072
0,0075
0,600
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским или иным способом
и на лицевой панели аттенюатора в виде наклейки.
Комплектность средства измерений
В комплект поставки входят:
- аттенюатор 8491А (модификация 003 или 006, или 010, или 020, или 030, или 040, или
050, или 060)
или 8491В (модификация 003 или 006, или 010, или 020, или 030, или 040, или 050, или
060),
или 8493А (модификация 003 или 006, или 010, или 020, или 030),
или 8493В (модификация 003 или 006, или 010, или 020, или 030),
или 8493С (модификация 003 или 006, или 010, или 020, или 030, или 040),
или 8490D (модификация 003 или 006, или 010, или 020, или 030, или 040),
или 8490G (модификация 003 или 006, или 010, или 020, или 030, или 040),
или 8498А (по заказу)1 шт.;
- руководство по эксплуатации 1 шт.;
- методика поверки 1 шт.
Поверка
осуществляется по документу 651-14-29 МП «Инструкция. Аттенюаторы 8491А, 8491В,
8493А, 8493В, 8493С, 8498А, 8490D, 8490G. Методика поверки», утвержденному первым
Лист № 10
Всего листов 10
заместителем генерального директора-заместителем по научной работе ФГУП
«ВНИИФТРИ» в декабре 2014 г.
Основные средства поверки:
- государственный первичный эталон единицы ослабления электромагнитных
колебаний в диапазоне частот от 0 до 178 ГГц ГЭТ 193-2011; динамический диапазон от 0 до
120 дБ, диапазон частот от 0 до 178 ГГц, неопределенность передачи единицы ослабления от
0,0005 до 0,2 дБ;
- анализатор цепей векторный N5247A, рег. № 53568-13, диапазон частот от 10 МГц до
67 ГГц, пределы допускаемой абсолютной погрешности измерений коэффициента передачи в
диапазоне от 0 до минус 60 дБ ± 0,3 дБ.
Сведения о методиках (методах) измерений
Аттенюаторы 8491А, 8491В, 8493А, 8493В, 8493С, 8498А, 8490D, 8490G. Руководство
по эксплуатации.
Нормативные и технические документы, устанавливающие требования к аттенюаторам
8491А, 8491В, 8493А, 8493В, 8493С, 8498А, 8490D, 8490G
Техническая документация изготовителя.
Заявитель
Общество с ограниченной ответственностью «Кейсайт Текнолоджиз» (ООО «Кейсайт
Текнолоджиз»)
Юридический адрес: 115054, г. Москва, Космодаминская наб., 52, стр.3
Почтовый адрес: 115054, г. Москва, Космодаминская наб., 52, стр. 3
Телефон: (459) 797-3900
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn. Bhd.», Малайзия
Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia.
hhtp://
Испытательный центр
Федеральное государственноеунитарное предприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»).
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Телефон/факс: (495) 526-63-00. E-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологии
М.п.
___________________С.С. Голубев
«___»____________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 21514-01 | Аттенюаторы коаксиальные | 8491В | Фирма "Agilent Technologies", США | 2 года | Перейти |
| 64576-16 | Аттенюаторы поляризационные | АП-19 | ООО НПП "ЭЛМИКА", г.Москва | 1 год | Перейти |
| 48200-11 | Аттенюаторы программируемые модульные | NI PXI-5695 | Компания "National Instruments Corporation", США | 1 год | Перейти |
| 66559-17 | Аттенюаторы управляемые ступенчатые | J7211A | Компания "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия | 1 год | Перейти |
| 22456-02 | Аттенюаторы оптические | Agilent 8156A | Фирма "Agilent Technologies", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
