Анализаторы жидкости турбидиметрические АЖТ-94, ГРСИ 60758-15
Номер госреестра:
60758-15
Наименование СИ:
Анализаторы жидкости турбидиметрические
Обозначение типа:
АЖТ-94
Производитель:
ООО "ИЦ Уралсемикондактор", г.Екатеринбург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
28.02.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58867
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы жидкости турбидиметрические АЖТ-94
Назначение средства измерений
Анализаторы жидкости турбидиметрические АЖТ-94 (далее – анализаторы АЖТ-94)
предназначены для измерений мутности (по формазину, ЕМФ и каолину, мг/дм
3
) природных,
питьевых, хозяйственных, сточных, очищенных вод, контроля содержания взвешенных частиц в
жидкостях.
Описание средства измерений
Принцип действия анализаторов АЖТ-94 основан на турбидиметрическом методе, свя-
занном с ослаблением оптического излучения, прошедшего через анализируемую жидкость, со-
держащую взвешенные частицы.
Конструктивно анализаторы АЖТ-94 выполнены в виде комплекта, состоящего из элек-
тронного блока сигнализации и оповещения и блока оптико-электроного датчика с проточной
кюветой для измерения ослабления оптического излучения. Блок сигнализации может распола-
гаться на расстоянии до 70 м от блока датчика с проточной кюветой.
По устойчивости к климатическим воздействиям анализаторы АЖТ-94 соответствуют
исполнению УХЛ категории 4.2 по ГОСТ 15150-69.
По устойчивости к механическим воздействиям анализаторы АЖТ-94 соответствуют
обыкновенному исполнению по ГОСТ Р 52931-2008.

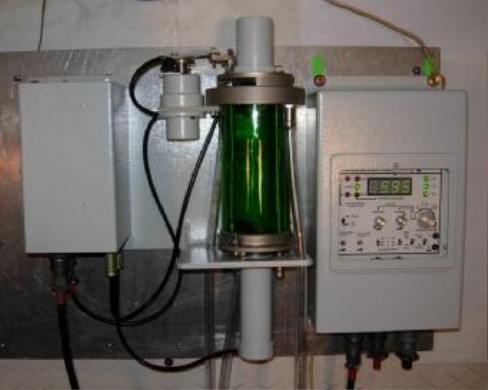

Общий вид анализатора АЖТ-94 представлен на рисунке 1.
Рисунок 1 – Фото общего вида с указанием места пломбирования
Место пломбирования
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Диапазоны измерений (по формазину, ЕМФ и/или каолину, мг/дм
3
),
устанавливаемые изготовителем по требованию заказчика
по выбору для (95-5) % шкал пропускания, ЕМФ:
1-70
1,5-105
2-140
3-210
Пределы допускаемой основной приведенной погрешности
от верхнего предела измерений, %
±2,5
Пределы допускаемой дополнительной погрешности,
вызванной изменением температуры окружающей
среды на каждые 10 ºС, в долях от пределов допускаемой
основной приведенной погрешности
0,5
Время установления выходных сигналов, с, не более
Продолжительность однократного измерения, с, не более
5
5
Продолжительность однократного измерения при
номинальном значении расхода анализируемой пробы
через кювету 1,5 дм
3
/мин, мин, не более
5
Габаритные размеры выносного оптического датчика,
мм, не более:
- длина
- ширина
- высота
320
130
380
Габаритные размеры электронного блока
(длина ×ширина×высота), мм
Масса (без дополнительных устройств), кг, не более
170x100х350
10
Питание от сети переменного тока:
- напряжение, В
- частота, Гц
220
50
±
1
Диапазоны температур контролируемой жидкости,
о
С
от 1 до 45
от 1 до 55
Потребляемая мощность, В∙А, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
20
16000
10
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на таблич-
ку на панели электронного блока анализатора фотохимическим способом.
Лист № 3
Всего листов 4
Комплектность средства измерений
Наименование
проточная кювета
блок датчика проточной кюветы
Таблица 1 – Комплект поставки анализатора АЖТ-94
Количество,
шт
Анализатор жидкости турбидиметрический АЖТ-94
в составе:
электронный блок
1
1
1
1
1
Консоль крепления блока датчика и кюветы
Кабель связи оптического датчика и электронного блока –
стандартный (7,5 м), по индивидуальному заказу - до 70 м
Соединитель для считывания информации с анализатора
Кабель с вилкой (1,5 м) для подключения к сети питания
Руководство по эксплуатации УСК.02.000 РЭ
Методика поверки МП 8-221-2015
Методика градуировки УСК.02.000 МГИ
2
1
1
1
1
Поверка
осуществляется по документу МП 8-221-2015 «ГСИ. Анализаторы жидкости турбидиметриче-
ские АЖТ-94. Методика поверки», утвержденному ФГУП «УНИИМ» 06 февраля 2015 г.
Основные средства поверки:
-
ГСО7271-96.Аттестованноезначение3940 ЕМФ,доверительныеграницы
относительной погрешности ± 1,1 %.
-
Стеклянная мерная посуда по ГОСТ 1770-74.
Сведения о методиках (методах) измерений
Методика измерений содержится в документе «Анализаторы жидкости турбидиметри-
ческие АЖТ-94. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам
жидкости турбидиметрическим АЖТ-94
ГОСТ 29024-91 Анализаторы жидкости турбидиметрические и нефелометрические.
Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ТУ 4215-003-46668329-14 Анализаторы жидкости турбидиметрические АЖТ-94.
Технические условия.
Лист № 4
Всего листов 4
Изготовитель
Общество с ограниченной ответственностью «Исследовательский Центр Уралсемикондактор»
(ООО «ИЦ Уралсемикондактор»),
620028, г. Екатеринбург, ул. Д.Ибаррури, 6б/1.
Тел./факс. (343) 242-64-71, e-mail:
.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное
предприятие«Уральскийнаучно-исследовательскийинститутметрологии»
(ГЦИ СИ ФГУП «УНИИМ»), 620000, г. Екатеринбург, ул. Красноармейская, д. 4,
тел. (343) 350-26-18, факс: (343) 350-20-39, e-mail:
.
Аттестат аккредитации ГЦИ СИ ФГУП «УНИИМ» по проведению испытаний средств измере-
ний в целях утверждения типа № 30005-11 от 03.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническомуС.С. Голубев
регулированию и метрологии
«____» _____________ 2015 г.
М.п.
