Приложение к свидетельству № 58866

об утверждении типа средств измерений

Лист № 1

Всего листов 21

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы газоаналитические GasGard XL

Назначение средства измерений

Системы газоаналитические GasGard XL предназначены для измерения довзрывоопасных

концентраций горючих газов и паров горючих жидкостей, объемной доли кислорода и вредных га-

зов в воздухе рабочей зоны, а также выдачи сигнализации при достижении измеряемой величиной

установленных пороговых значений.

Описание средства измерений

Система газоаналитическая GasGard XL (далее - система) является стационарным прибором

непрерывного действия.

В состав системы входит центральный блок управления, питания и сигнализации (далее –

ЦБУ), первичные измерительные преобразователи (ПИП) и линии связи ЦБУ с ПИП (включая

барьеры искробезопасности и соединительные коробки).

В качестве ЦБУ используется контроллер GasGard XL.

В качестве первичных измерительных преобразователей используются:

- газоанализаторы ULTIMA X модификаций ULTIMA XE, ULTIMA XIR, ULTIMA XL (ре-

гистрационный номер в Федеральном информационном фонде по обеспечению единства измере-

ний 55817-13);

- газоанализаторы трассовые ULTIMA OPIR-5 (регистрационный номер 51500-12);

- газоанализаторы сероводорода ULTIMA MOS-5/MOS-5E (регистрационный номер

51029-12);

- газоанализаторы PrimaX I, PrimaX P, PrimaX IR (регистрационный номер 50721-12);

- датчики серии 47K модификаций 47K-ST, 47K-PRP, 47K-HT;

- датчики D-7010.

Датчики серии 47K и D-7010 не имеют устройств отображения информации, органов на-

стройки и унифицированных выходных сигналов, используются только в комплекте с ЦБУ.

Принцип действия ПИП:

- PrimaX I – электрохимический;

- PrimaX P, ULTIMA XE – электрохимический для определения вредных газов и кислорода,

термокаталитический для определения горючих газов и паров горючих жидкостей;

- PrimaX IR, ULTIMA XIR – оптический инфракрасный абсорбционный для определения

горючих газов и паров горючих жидкостей и диоксида углерода;

- ULTIMA XL - электрохимический для определения вредных газов и кислорода, термока-

талитический или оптический для определения горючих газов и паров горючих жидкостей;

- ULTIMA MOS-5, MOS-5E – полупроводниковый;

- ULTIMA OPIR-5 - недисперсионный инфракрасный (NDIR);

- 47K, D-7010 – термокаталитический.

Способ отбора пробы – диффузионный.

ЦБУ выполнен в исполнении для настенного монтажа и поддерживает подключение от од-

ного до восьми ПИП (в зависимости от количества установленных независимых измерительных

плат). Корпус ЦБУ выполнен из огнестойкого пластика ABS.

ЦБУ обеспечивает:

- отображение измерительной и служебной информации на жидкокристаллическом дис-

плее;

- срабатывание реле "Тревога" (по двум настраиваемым уровням) и "Неисправность";

- световую и звуковую сигнализацию при срабатывании порогов;

- связь с ПК через интерфейсы USB или RS485 (протокол ModBUS).

Лист № 2

Всего листов 21

ЦБУ имеет общепромышленное исполнение и должен устанавливаться во взрывобезопас-

ных зонах помещений и наружных установок.

ПИП конструктивно выполнены в пыле- и водонепроницаемых корпусах, в которых разме-

щены:

- ПИП с аналоговым выходом (0÷3,5 мА – сигналы статуса и 4 ÷ 20 (22) мА – выходной сиг-

нал), чувствительный элемент (сенсор) и преобразующая электронная схема;

- для термокаталитических пассивных ПИП – чувствительный элемент и клеммная колодка.

Также возможна комплектация газоанализаторов PrimaX IR, PrimaX P и газоанализаторов

серии ULTIMA X клеммной коробкой с поддержкой HART.

ПИП обеспечивают:

- выдачу измерительной и служебной информации на жидкокристаллический дисплей (для

газоанализаторов ULTIMA X и газоанализаторов PrimaX I, PrimaX P, ULTIMA OPIR-5, ULTIMA

MOS-5, ULTIMA MOS-5E);

- выдачу унифицированного выходного аналогового токового сигнала (4-20) мА (для газо-

анализаторов ULTIMA X и газоанализаторов PrimaX I, PrimaX IR, PrimaX P, ULTIMA OPIR-5,

ULTIMA MOS-5, ULTIMA MOS-5E);

- выдачу цифрового сигнала по протоколу HART (для газоанализаторов серии ULTIMA X и

газоанализаторов PrimaX IR, PrimaX P, ULTIMA OPIR-5, ULTIMA MOS-5) – по заказу;

- выдачу цифрового сигнала по интерфейсу RS485, протокол ModBus (для газоанализаторов

ULTIMA OPIR-5, ULTIMA MOS-5, ULTIMA MOS-5E)

- срабатывание реле "Тревога" и "Неисправность" (для газоанализаторов серии ULTIMA X

и газоанализаторов PrimaX I, PrimaX P, ULTIMA OPIR-5, ULTIMA MOS-5, ULTIMA MOS-5E).

Маркировки взрывозащиты:

- PrimaX I0 Ex ia IIC T4 Ga, Ex ia IIIC T130°C Db

- PrimaX P 1 Ex d ia [ia] IIC T4 Gb, Ex tb ia [ia] IIIC Т130°C Db

- PrimaX IR 1 Ex d IIC T4 Gb, Ex tb IIIC T130°C Db

- 47K-ST 1 Ex d IIC T4/T6 Gb, Ex tb IIIC T135°C/T85°C X

- 47K-PRP 1 Ex d IIC T4/T6 Gb, Ex tb IIIC T135°C/T85°C X

- 47K-HT 1 Ex d IIC T3 Gb X, Ex tb IIIC Db T200°C X

- Ultima XE 1 Ex d IIC T5 Gb, 1 Ex d [ib] IIC T5 Gb, 1 Ex d IIC T4 Gb, 1 Ex d ia IIC T4 Gb

- Ultima XIR 1 Ex d IIC T5 Gb

- ULTIMA XL 1 Ex d IICT6 Gb, 1 Ex d [ib] IIC T6 Gb

- ULTIMA OPIR-5 1 Ex d IIB+H2 T4 Gb, Ex tb IIIC T135

°

C Db

- ULTIMA MOS-5 1 Ex d IIB+H2 T5 Gb

- ULTIMA MOS-5E 1 Ex de mb IIC T5,T4 Gb

- D-7010 1 Ex de IIC T5/T6 Gb

Внешний вид ЦБУ представлен на рисунке 1, внешний вид ПИП – на рисунке 2.

Лист № 3

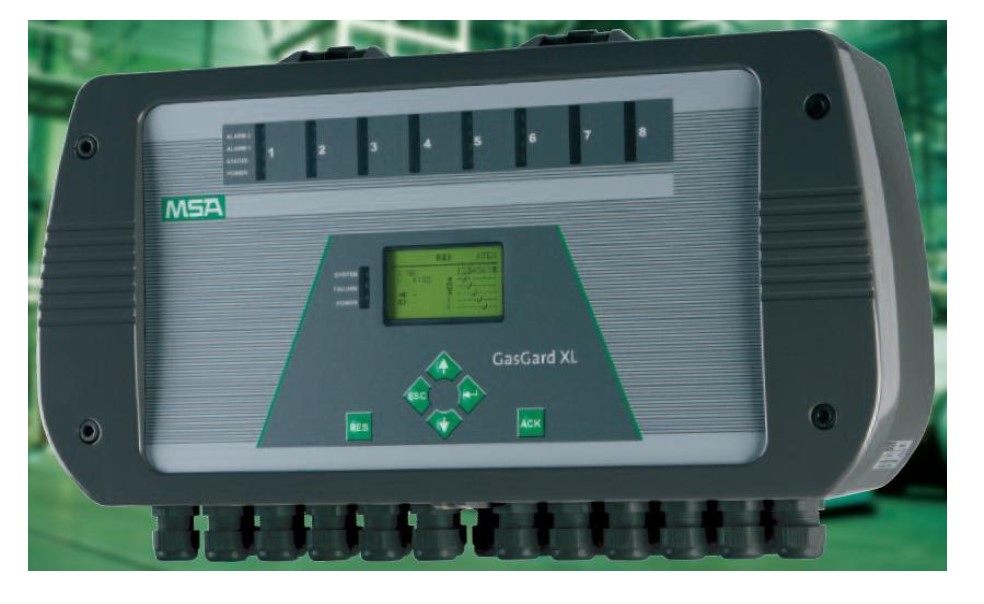

Рисунок 1 – Внешний вид ЦБУ

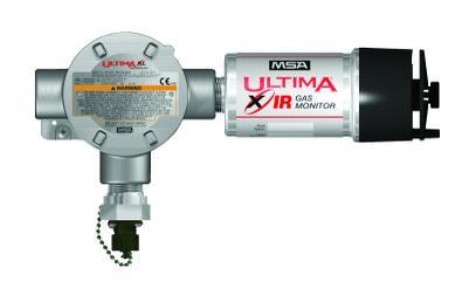

а) Ultima XIR

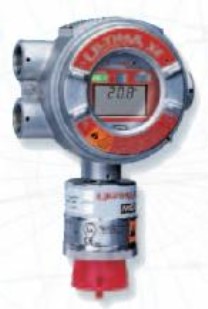

б) Ultima XE

в) ULTIMA MOS-5E

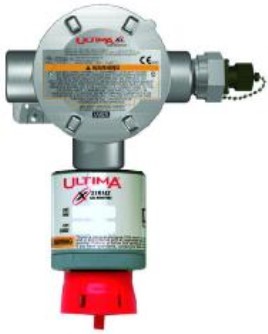

г) ULTIMA MOS-5

Лист № 4

Всего листов 21

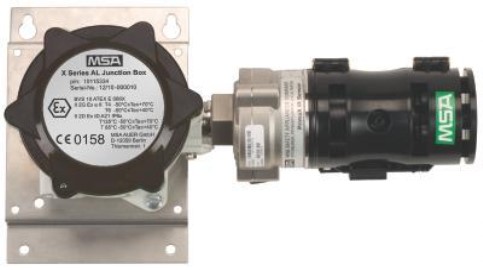

е) ULTIMA XL

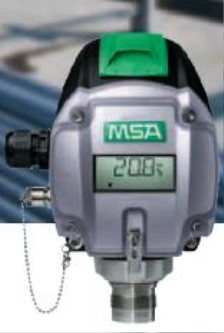

д) PrimaX P, PrimaX I

ж) ULTIMA OPIR-5

и) D-7010

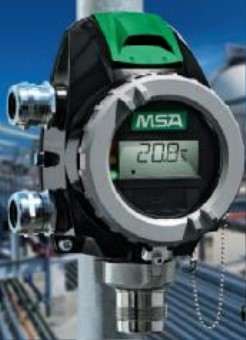

з) PrimaX IR

к) 47K

Рисунок 2 – Внешний вид ПИП, входящих в состав системы

Программное обеспечение

Система имеет следующие виды программного обеспечения:

- встроенное ПО ЦБУ;

- встроенное ПО ПИП (за исключением термокаталитических датчиков серии 47K и D-

7010).

Термокаталитические датчики серии 47K и D-7010 являются аналоговыми устройствами и

не содержат микропроцессоров со встроенным программным обеспечением

Встроенное ПО ПИП, разработанное изготовителем специально для решения задач измере-

ния довзрывоопасных концентраций горючих газов и паров горючих жидкостей, объемной доли ки-

слорода и вредных газов в воздухе рабочей зоны, обеспечивает:

- прием и обработку измерительной информации;

- формирование выходного аналогового и цифрового сигналов;

- управление работой реле «Тревога» и «Неисправность» (при наличии);

- проведение градуировки;

- диагностику аппаратной и программной частей.

Встроенное ПО ЦБУ обеспечивает:

- прием и обработку измерительной информации от ПИП;

Лист № 5

Всего листов 21

- преобразование измеренных аналоговых сигналов в цифровую форму;

- ведение журнала событий;

- управление работой реле «Тревога» и «Неисправность»;

- диагностику всех входящих в систему компонентов.

Программное обеспечение ПИП идентифицируется отображением номера версии на дис-

плее ПИП при включении питания (при наличии дисплея), через меню ПИП (PrimaX P, PrimaX I),

а также по запросу через интерфейс HART, RS-485 (при наличии).

Программное обеспечение ЦБУ идентифицируется путем вывода на экран номера версии

при выборе соответствующего пункта меню контроллера.

Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.

Таблица 1 – Идентификационные данные встроенного ПО ПИП

Значение

Идентифи-

кационные

данные (при-

знаки)

ULTIMA

MOS-5

Идентифи-

кационное

наименова-

ние ПО

MOS-5E

(S4100T)

Цифровой

идентифика-

тор ПО

0x2242D2

B2,

алгоритм

CRC32

0xE316,

алгоритм

CRC16

0x49AC,

суммирова

ние по

всем

адресам

флэш-

памяти

0x6B20,

Exclusive

OR

0x02,

алгоритм

CRC8

0xED6A,

алгоритм

Pure

additive

16bit

0x074A,

алгоритм

Pure

additive

16bit

Примечание – номер версии ПО должен быть не ниже указанного в таблице. Значения кон-

трольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) ука-

занных версий.

PrimaX P / PrimaX IR ULTIMA

PrimaX I OPIR-5

ULTIMAULTIMAULTIMA

MOS-5E XE, XL

ULTIMA

XIR

Pri-Pri-329037.out 32418.hex

maX_Bootl maX_IR_v

oader_V1.1 3_APP.dat

2.0001.a43 PrimaX_IR

PrimaX_1.0 _v3_full.fin

7.0321.prx

SK1000001 SK3068-

41571034

Номервер- 1.123.4BD33.5E1.2

сии (иденти-

фикацион-

ныйномер)

ПО

Другие-------

идентифика-

ционные

данные (если

имеются)

Идентификационные

данные (признаки)

Блок MBO

Блок DBO

Блок CBV

Блок CBA

Идентификационное

наименование ПО

MBO image

2.0.9

(IntPwr).SAP

DBO image 1-

4-5

(IntPwr).SAP

CBV image 1-

4-1 GT16A

(secure).SAP

CBAimage 1-

5-4

(IntPwr).SAP

Цифровой

фикатор ПО

0x8С,

Алгоритм

CRC8

0xD3,

Алгоритм

CRC8

0x7F,

Алгоритм

CRC8

0x9D,

Алгоритм

CRC8

Примечание – номер версии ПО должен быть не ниже указанного в таблице. Значения кон-

трольных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) ука-

занных версий.

Лист № 6

Всего листов 21

Таблица 2 – Идентификационные данные встроенного ПО ЦБУ GasGard XL

Значение

Блок CRB

CRB image

1.3.1

(IntPwr).SAP

Номер версии (иден- 2.0.91.4.51.3.11.4.11.5.4

тификационный но-

мер) ПО

иденти- 0x63,

Алгоритм

CRC8

Другие идентифика- -----

ционные данные (ес-

ли имеются)

Влияние встроенного программного обеспечения учтено при нормировании метрологиче-

ских характеристик системы.

Система имеет защиту встроенного программного обеспечения от преднамеренных или не-

преднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Метрологические и технические характеристики

1) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погреш-

ности измерительных каналов систем приведены в таблицах 3 – 14.

Таблица 3 – Характеристики измерительного канала с первичным измерительным преобра-

зователем ULTIMA XE и ULTIMA XL для измерения довзрывоопасных концентраций горючих

газов и паров горючих жидкостей (термокаталитический сенсор)

Диапазон измерений

Определяемый

компонент

% НКПРобъемной доли, %

Предел допускае-

мого времени ус-

тановления пока-

заний T

0,9д

, с

метан (СН

4

)

этан (C

2

H

6

)

пропан (С

3

Н

8

)

н-бутан (С

4

Н

10

)

изобутан (i-C

4

H

10

)

н-пентан (С

5

Н

12

)

гексан (С

6

Н

14

)

этилен (С

2

Н

4

)

ацетилен (C

2

H

2

)

водород (Н

2

)

аммиак (NH

3

)

пропилен (C

3

H

6

)

От 0 до 50От 0 до 2,2

От 0 до 50От 0 до 1,25

От 0 до 50От 0 до 0,85

От 0 до 50От 0 до 0,7

От 0 до 50От 0 до 0,65

От 0 до 50От 0 до 0,7

От 0 до 50От 0 до 0,5

От 0 до 50От 0 до 1,15

От 0 до 50От 0 до 2,0

От 0 до 33От 0 до 5

От 0 до 50От 0 до 1,0

Пределы допус-

каемой основной

абсолютной по-

грешности,

% НКПР

±

5

± 5

±

5

±

5

± 5

±

5

±

5

±

5

± 5

±

5

± 5

35

30

55

38

36

65

28

27

25

15

60

30

Лист № 7

Всего листов 21

Определяемый Диапазон измерений Пределы допус- Предел допускае-

компонент каемой основной мого времени ус-

абсолютной по-тановления пока-

% НКПРобъемной доли, %

грешности,заний T

0,9д

, с

% НКПР

циклопентанОт 0 до 50От 0 до 0,7± 547

(C

5

H

10

)

Примечания:

1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, со-

держащих только один определяемый компонент;

2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;

3) Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002;

4) Предел допускаемого времени установления показаний указан при расходе поверочной

газовой смеси 1,0 дм

3

/мин.

Таблица 4 - Характеристики измерительного канала с первичным измерительным преобра-

зователем ULTIMA XE и ULTIMA XL для измерения объемной доли кислорода и вредных газов

(электрохимический сенсор)

Опреде-

ляемый

компонент

Диапазон показа-

ний объемной до-

ли

Диапазон измере-

ний объемной до-

ли определяемого

компонента

50

От 0 до 100 млн

-1

30

Оксид

углерода

(CO)

От 0 до 500 млн

-1

30

От 0 до 0,5 млн

-1

75

От 0 до 50 млн

-1

*

От 0 до 10 млн

-1

75

120

От 0 до 100 млн

-1

30

Сероводо-

род (H

2

S)

От 0 до 500 млн

-1

30

От 0 до 100 млн

-1

30

Пределы допускаемой основ-

ной погрешности

абсолютнойотносительной

Предел до-

пускаемого

времени

установле-

ния пока-

заний T

0,9д

,

с

Кислород

(O

2

)

От 0 до 10,0 %

От 0 до 25,0 %

30

От 0 до 1000 млн

-1

От 0 до 10,0 %

От 0 до 25,0 %

От 0 до 20 млн

-1

Св. 20 до 100 млн

-1

От 0 до 20 млн

-1

Св. 20 до 500 млн

-1

От 0 до 20 млн

-1

Св. 20 до 1000

млн

-1

±

0,5 % (об.д.)-

±

0,5 % (об.д.)-

±

2 млн

-1

-

±

10 %

±

2 млн

-1

-

±

10 %

±

2 млн

-1

-

±

10 %

От 0 до 2,0 млн

-1

*

±

0,1 млн

-1

-

±

2 млн

-1

-

Оксид

углерода

(CO)

Арсин

(AsH

3

)

Цианистый

водород

(HCN)

Водород

(Н

2

)

От 0 до 1000 млн

-1

±

100 млн

-1

-

От 0 до 1000 млн

-1

От 0 до 10 млн

-1

От 0 до 50 млн

-1

Оксид азо-

та (NO)

От 0 до 10 млн

-1

От 0 до 10 млн

-1

От 10 до 50 млн

-1

От 0 до 10 млн

-1

Св. 10 до 100 млн

-1

От 0 до 10 млн

-1

Св. 10 до 500 млн

-1

От 0 до 4 млн

-1

Св. 4 до 100 млн

-1

±

1,5 млн

-1

-

±

1,5 млн

-1

-

±

15 %

±

1,5 млн

-1

-

±

15 %

±

1,5 млн

-1

-

±

15 %

±

0,8 млн

-1

-

±

20 %

ний объемной до-

ли определяемого

времени

аний T

0,

9

д

(HCl)

Лист № 8

Всего листов 21

Пределы допускаемой основ-Предел до-

Опреде-Диапазон показа-

Диапазон измере-

ной погрешности пускаемого

ляемый ний объемной до- установле-

компонент ли

компонента

абсолютной относительной

з

ния пока-

,

с

ФосфинОт 0 до 2,0 млн

-1

* От 0 до 2,0 млн

-1

±

0,3 млн

-1

-75

(РН

3

)

Хлористый

От 0 до 3 млн

-1

±

0,6 млн

-1

-

водород

От 0 до 50 млн

-1

Св. 3 до 50 млн

-1

-

±

20 %

70

От 0 до 50 млн

-

1

±

От 0 до 20 млн-

(NH )

*

Св 50 до 1000

млн

-

-±

-1

От 0 до 20 млн

-1

±

4 млн

-1

-

Св. 20 до 50 млн

-1

-± 20 %

АммиакОт 0 до 100 млн

-1

Св. 20 до 100 млн

-1

-

4 млн

-1

± 20 %

300

3

От 0 до 1000 млн

-1

От

.

0

1

до 50 млн

-1

±

10 млн

-1

-

20 %

От 0 до 5 млн

90

Хлор (Cl )

От 0 до 10 млн

60

-

1

±

От 0 до 4 млн-

Диоксид

*

-1

От 0 до 0,3 млн

-1

±

0,06 млн

-1

-

Св. 0,3 до 5 млн

-1

-

±

20 %

2

От 0 до 10 млн

-1

* От 0 до 10 млн

-1

±

2,0 млн

-1

- 120

От 0 до 20 млн

-1

* От 0 до 20 млн

-1

±

3,0 млн

-1

- 120

Фтористый От 0 до 10 млн

-1

*

водородОт 0 до 10 млн

-1

±

1 млн

-1

-120

(HF)

Диоксид

-1

От 0 до 1 млн

-1

±

0,2 млн

-1

-

а

з

о

т

а

(

N

O

2

)Св. 1 до 10 млн

-1

-

±

20 %

серы (SO

2

)

От 0 до 25 млн

-1

Св. 4 до 25 млн

-1

-

0,5 млн

-1

± 20 %

60

От 0 до 100 млн

-1

От 0 до 100 млн

-1

± 15 млн

-1

- 60

Примечание: диапазоны, отмеченные знаком «*» не предназначены для контроля ПДК ра-

бочей зоны и могут использоваться только при контроле аварийных выбросов

Таблица 5 – Характеристики измерительного канала с первичным измерительным преобра-

зователем ULTIMA XIR и ULTIMA XL для измерения довзрывоопасных концентраций горючих

газов и паров горючих жидкостей (инфракрасный сенсор)

Диапазон измерений

Пределы допускаемой

основной погрешности

Определяемый

компонент

объемной до-% НКПР

ли, %

Поверочный

компонент / кри-

вая линеариза-

ции

Метан (СН

4

)

метан / 1 (метан)

Этан (C

2

H

6

)

этан / 3 (этан)

Пропан (С

3

Н

8

)

н-бутан

(С

4

Н

10

)

От 0 до 2,2От 0 до 50

Св. 2,2 до 4,4Св. 50 до 100

От 0 до 1,25От 0 до 50

Св. 1,25 до 2,5Св. 50 до 100

От 0 до 0,85От 0 до 50

Св. 0,85 до 1,7Св. 50 до 100

От 0 до 0,7От 0 до 50

Св. 0,7 до 1,4Св. 50 до 100

абсолютной, относитель-

% НКПРной, %

± 5-

-± 10

± 5-

-± 10

± 5-

-± 10

± 5-

-± 10

пропан / 2 (про-

пан)

бутан / 4 (бутан)

Диапазон измерений

Пределы допускаемой

основной погрешности

Определяемый

компонент

объемной до-% НКПР

ли, %

Лист № 9

Всего листов 21

Поверочный

компонент / кри-

вая линеариза-

ции

От 0 до 0,65От 0 до 50

абсолютной, относитель-

% НКПРной, %

± 5-

От 0 до 0,7От 0 до 50

± 5-

Изобутан (i-

C

4

H

10

)

н-пентан

(С

5

Н

12

)

Гексан (С

6

Н

14

)

От 0 до 0,5От 0 до 50

± 5-

Этилен (С

2

Н

4

)

От 0 до 1,15От 0 до 50

± 5-

От 0 до 0,9От 0 до 50

± 8-

изобутан / 4 (бу-

тан)

пентан / 2 (про-

пан)

гексан / 6 (гек-

сан)

этилен / 8 (эти-

лен)

пропан / 2 (про-

пан)

От 0 до 1,25От 0 до 50

± 8-

От 0 до 0,7От 0 до 50

± 8-

От 0 до 0,85От 0 до 50

± 8-

От 0 до 1,55От 0 до 50

± 8-

пропан / 8 (эти-

лен)

пропан / 8 (эти-

лен)

пропан / 2 (про-

пан)

пропан / 6 (гек-

сан)

От 0 до 1,3От 0 до 50

± 8-

От 0 до 1,0От 0 до 50

± 8-

пропан / 6 (гек-

сан)

пропан / 6 (гек-

сан)

От 0 до 0,95От 0 до 50

± 8-

От 0 до 0,55От 0 до 50

± 8-

От 0 до 0,7От 0 до 50

± 8-

От 0 до 0,8От 0 до 50

± 8-

От 0 до 2,75От 0 до 50

± 8-

пропан / 2 (про-

пан)

пропан / 8 (эти-

лен)

пропан / 7 (цик-

лопентан)

пропан / 6 (гек-

сан)

пропан / 3 (этан)

2-бутанон (ме-

тил этил ке-

тон, C

4

H

8

O)

Ацетон

(C

3

H

6

O)

1,3-бутадиен

(C

4

H

6

)

Диэтиловый

эфир (C

4

H

10

O)

Этанол (эти-

ловый спирт,

C

2

H

5

OH)

Этиленоксид

(C

2

H

4

O)

2-пропанол

(изопропило-

вый спирт,

CH

3

CH(OH)C

H

3

)

Пропилен ок-

сид (C

3

H

6

O)

Толуол

(С

6

Н

5

СН

3

)

Циклопентан

(C

5

H

10

)

Изобутилен (i-

C

4

H

8

)

Метанол (ме-

тиловый

спирт,

CH

3

OH)

Циклогексан

(C

6

H

12

)

От 0 до 0,6От 0 до 50

± 8-

пропан / 2 (про-

пан)

вая линеариза-

ции

Лист № 10

Всего листов 21

Определяемый Диапазон измеренийПределы допускаемойПоверочный

компонент

объемной до-% НКПР

основной погрешностикомпонент / кри-

ли, %абсолютной, относитель-

% НКПРной, %

Примечание:

1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, со-

держащих только один определяемый компонент;

2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;

3) Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002;

4) Предел допускаемого времени установления показаний T

0,9д

30 с (при расходе газовой

смеси 1,0 дм

3

/мин).

Таблица 6 – Характеристики измерительного канала с первичным измерительным преобра-

зователем ULTIMA XIR и ULTIMA XL для измерения объемной доли диоксида углерода (инфра-

красный сенсор)

Определяемый компонент

Предел допускаемого

времени установления по-

казаний T

0,9д

, с

Диоксид углерода (СО

2

)

45

Диапазон изме-

рений объемной

доли опреде-

ляемого компо-

нента, %

От 0 до 2

От 0 до 5

Пределы допускаемой

основной абсолютной

погрешности, объем-

ная доля определяе-

мого компонента, %

± 0,1

± 0,2

Таблица 7 - Характеристики измерительного канала с первичным измерительным преобра-

зователем ULTIMA OPIR-5

Пределы допускаемой ос-

новной погрешности, %

Определяемый

компонент

Диапазон показаний

интегральной дов-

зрывоопасной кон-

центрации

Диапазон измерений инте-

гральной довзрывоопас-

ной концентрации

приведеннойотноситель-

ной

Метан (CH

4

)От 0 до 5000 млн

-1

∙мОт 0 до 2500 млн

-1

∙м± 10-

Св. 2500 до 5000 млн

-1

∙м - ± 10

От 0 до 5 НКПР∙мОт 0 до 2,5 НКПР∙м± 10-

Св. 2,5 до 5 НКПР∙м - ± 10

Пропан (C

3

H

8

)От 0 до 2000 млн

-1

∙мОт 0 до 1000 млн

-1

∙м± 10-

Св. 1000 до 2000 млн

-1

∙м - ± 10

От 0 до 1 НКПР∙мОт 0 до 0,5 НКПР∙м± 10-

Св. 0,5 до 1 НКПР∙м - ± 10

Примечания:

1) Длина оптического пути (трассы), м:

- для диапазонов измерений метана от 0 до 5000 млн

-1

∙м

или пропана от 0 до 2000 млн

-1

∙мот 5 до 30, от 20 до 100, от 80 до 150

- для диапазонов измерений метана от 0 до 5 НКПР∙м или

пропана от 0 до 1 НКПР∙мот 5 до 30, от 20 до 100, от 50 до 150

2) Предел допускаемого времени установления показаний T

0,5д

8 с; T

0,9д

12 с.

Лист № 11

Всего листов 21

Таблица 8 – Характеристики измерительного канала с первичным измерительным преобра-

зователем ULTIMA MOS-5, MOS-5E (для исполнений в «ppm»)

Пределы допускаемой основной погрешности

Диапазоны показаний

объемной доли серо-

водорода, млн

-1

Диапазон измерений

объемной доли серо-

водорода, млн

-1

приведенной, %относительной, %

От 0 до 50

От 0 до 20

От 0 до 20± 10-

От 0 до 100

Св. 20 до 100-± 10

Примечания

1) Для модификации ULTIMA MOS-5Е показания в диапазоне от 100 до 120 % от указанного

диапазона показаний отображаются на дисплее газоанализатора в мерцающем режиме.

2) Цена наименьшего разряда дисплея газоанализатора 1 млн

-1

.

3) Единица измерений объемной доли определяемого компонента млн

-1

на лицевой панели

газоанализатора обозначается как «ppm».

4) Предел допускаемого времени установления показаний

для ULTIMA MOS-5Е T

0,9д

240 с,

для ULTIMA MOS-5 T

0,9д

120 с.

Таблица 9 - Характеристики измерительного канала с первичным измерительным преобра-

зователем ULTIMA MOS-5, MOS-5E (для исполнений в «мг/м

3

»)

ции сероводорода,

Диапазоны показанийДиапазон измеренийПределы допускаемой основной погрешности

массовой концентра-массовой концентра-

приведенной, %относительной, %

От 0 до 75

мг/м

3

мг/м

3

От 0 до 30

От 0 до 30± 10-

От 0 до 150

Св. 30 до 150-± 10

Примечания

1) Для модификации ULTIMA MOS-5Е показания в диапазоне от 100 до 120 % от указанного

диапазона показаний отображаются на дисплее газоанализатора в мерцающем режиме.

2) Цена наименьшего разряда дисплея газоанализатора 1 мг/м

3

.

3) Пересчет показаний, выраженных в единицах объемной доли, млн

-1

, в единицы массовой

концентрации, мг/м

3

, проводят путем умножения на коэффициент, равный для H

2

S - 1,42 (при усло-

виях 20

°

С и 760 мм рт.ст.).

4) Предел допускаемого времени установления показаний

для ULTIMA MOS-5Е T

0,9д

240 с,

для ULTIMA MOS-5 T

0,9д

120 с.

Таблица 10 – Характеристики измерительного канала с первичным измерительным преоб-

разователем PrimaX P для измерения довзрывоопасных концентраций горючих газов и паров го-

рючих жидкостей (термокаталитический сенсор)

Определяемый

компонент

Диапазон измерений

% НКПРобъемной доли, %

Предел допускае-

мого времени ус-

тановления пока-

заний Т

0,9д

, с

Метан (СН

4

)

Этан (C

2

H

6

)

Пропан (С

3

Н

8

)

Н-Бутан (С

4

Н

10

)

От 0 до 50От 0 до 2,2

От 0 до 50От 0 до 1,25

От 0 до 50От 0 до 0,85

От 0 до 50От 0 до 0,7

Пределы допус-

каемой основной

абсолютной по-

грешности,

% НКПР

±

5

± 5

±

5

±

5

30

Лист № 12

Всего листов 21

Определяемый Диапазон измерений Пределы допус- Предел допускае-

компонент

% НКПР объемной доли, %

каемой основной мого времени ус-

абсолютной по- тановления пока-

грешности,заний Т

0,9д

, с

% НКПР

Изобутан (I-C

4

H

10

) От 0 до 50От 0 до 0,65± 530

Н-Пентан (С

5

Н

12

)От 0 до 50От 0 до 0,7

±

5

30

Гексан (С

6

Н

14

)От 0 до 50От 0 до 0,5

±

5

30

Этилен (С

2

Н

4

)От 0 до 50От 0 до 1,15

±

5

30

Ацетилен (C

2

H

2

)От 0 до 50От 0 до 1,15± 530

Пропилен (C

3

H

6

)От 0 до 50От 0 до 1,0± 530

ЦиклопентанОт 0 до 50От 0 до 0,7± 530

(C

5

H

10

)

Водород (Н

2

)От 0 до 50От 0 до 2,0

±

5

30

Толуол (C

6

H

5

-CH

3

) От 0 до 50От 0 до 0,55

±

5

60

Этанол (С

2

Н

5

OH)От 0 до 50От 0 до 1,55

±

5

30

Ацетон(С

3

Н

6

O)От 0 до 50От 0 до 1,25

±

5

30

Мeтанол (СН

3

OH)От 0 до 50От 0 до 2,75

±

5

30

Примечания:

1) Пределы допускаемой основной погрешности нормированы для анализируемых сред,

содержащих только один определяемый компонент;

2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;

3) Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002;

4) Предел допускаемого времени установления показаний указан при номинальном значе-

нии расхода 1,0 дм

3

/мин.

Таблица 11 – Характеристики измерительного канала с первичным измерительным преобра-

зователем PrimaX I и PrimaX P для измерения объемной доли кислорода и вредных газов (электро-

химический сенсор)

Опреде-

ляемый

компонент

Диапазон показаний

объемной доли

Диапазон измере-

ний объемной до-

ли определяемого

компонента

30

Пределы допускаемой ос-

новной погрешности

объемная

абсолютной,

от

н

осител

ь

-

доля

ной

Предел до-

пускаемого

времени ус-

тановления

показаний

Т

0,9д

, с

От 0 до 10,0 % От

0 до 25,0 % От 0

до 100 млн

-1

±

0,5 %

-

±

0,5 %

-

±

2 млн

-1

-

±

10 %

От 0 до 10,0 %

От 0 до 25,0 %

От 0 до 20 млн

-1

Св. 20 до 100

млн

-1

От 0 до 30 млн

-1

От 0 до 200 млн

-1

±

3 млн

-1

-

±

10 %

Св. 30 до 200

млн

-1

От 0 до 40 млн

-1

От 0 до 500 млн

-1

*

±

4 млн

-1

-

±

10 %

Св. 40 до 500

млн

-1

От 0 до 50 млн

-1

Кислород

(O

2

)

Оксид

углерода

(CO)

От 0 до 1000 млн

-1

*

Св. 50 до 1000

млн

-1

±

5 млн

-1

-

±

10 %

Опреде-

ляемый

компонент

Диапазон показаний

объемной доли

Диапазон измере-

ний объемной до-

ли определяемого

компонента

90

30

70

100

30

объемная

тановления

Т, с

От 0 до 10 млн

-1

От 0 до 20 млн

-1

От 0 до 50 млн

-1

Сероводо-

род (H

2

S)

От 0 до 100 млн

-1

Лист № 13

Всего листов 21

Пределы допускаемой ос- Предел до-

новной погрешности пускаемого

абсолютной,

от

н

ос

и

тель-

времени ус-

доля

нойпоказаний

0,

9д

±

0,5 млн

-1

-

-± 15 %

±

0,5 млн

-1

-

±

15 %

±

1,5 млн

-1

-

30

-

±

15 %

±

1,5 млн

-1

-

±

15 %

От 0 до 50 млн

-1

Аммиак

(NH

3

)

От 0 до 100 млн

-1

От 0 до 3,3 млн

-1

Св. 3,3 до 10 млн

-1

От 0 до 3,3 млн

-1

От 3,3 до 20 млн

-1

От 0 до 10 млн

-1

От 10 до 50 млн

-1

От 0 до 10 млн

-1

Св. 10 до 100

млн

-1

От 0 до 20 млн

-1

Св. 20 до 50 млн

-1

От 0 до 20 млн

-1

Св. 20 до 100 млн

-

1

±

4 млн

-1

-

-± 20 %

±

4 млн

-1

-

-± 20 %

От 0 до 500 млн

-1

*

От 0 до 50 млн

-1

Св. 50 до 500 млн

-

1

±

10 млн

-1

-

-± 20 %

Аммиак

(NH

3

)

От 0 до 1000 млн

-1

*

±

10 млн

-1

-

-± 20 %

От 0 до 5 млн

-1

Хлор (Cl

2

)

120

От 0 до 10 млн

-1

*

От 0 до 10 млн

-1

От 0 до 20 млн

-1

От 0 до 50 млн

-1

*

Диоксид

серы (SO

2

)

От 0 до 100 млн

-1

*

От 0 до 10 млн

-1

*

От 0 до 20 млн

-1

*

От 0 до 50 млн

-1

Св. 50 до 1000

млн

-1

От 0 до 0,3 млн

-1

Св. 0,3 до 5 млн

-1

От 0 до 10 млн

-1

От 0 до 2,5 млн

-1

Св. 2,5 до 10 млн

-1

От 0 до 4 млн

-1

Св. 4 до 20 млн

-1

От 0 до 10 млн

-1

Св. 10 до 50 млн

-1

От 0 до 20 млн

-1

Св. 20 до 100 млн

-1

От 0 до 10 млн

-1

±

0,06 млн

-1

-

±

20 %

±

2,0 млн

-1

-

±

0,5 млн

-1

-

-± 20 %

±

0,8 млн

-1

-

-± 20 %

±

2 млн

-1

-

-± 20 %

±

4 млн

-1

-± 20 %

±

2 млн

-1

-

От 0 до 10 млн

-1

От 0 до 20 млн

-1

Цианистый

водород

(HCN)

Хлористый

водород

(HCl)

От 0 до 30 млн

-1

Водород

(Н

2

)

От 0 до 1000 млн

-1

От 0 до 4 млн

-1

Св. 4 до 10 млн

-1

От 0 до 4 млн

-1

Св. 4 до 20 млн

-1

От 0 до 4 млн

-1

Св. 4 до 30 млн

-1

От 0 до 1000 млн

-1

±

0,8 млн

-1

-

±

20 %

±

0,8 млн

-1

-

±

20 %

±

0,8 млн

-1

-

±

20 %

±

100 млн

-1

-

Опреде-

ляемый

компонент

абсолютной,

объемная

Т, с

60

30

Лист № 14

Всего листов 21

Пределы допускаемой ос-Предел до-

Диапазон измере-новной погрешности пускаемого

Диапазон показаний ний объемной до- времени ус-

объемной доли ли определяемого

от

н

осител

ь

-

тановления

компонента

доля

н

ой

показаний

0,

9д

ДиоксидОт 0 до 10 млн

-1

От 0 до 1 млн

-1

±

0,2 млн

-1

-

а

з

о

т

а

(

N

O

2

)

Св. 1 до 10 млн

-1

-

±

20 %

От 0 до 20 млн

-1

*От 0 до 2 млн

-1

±

0,4 млн

-1

-

Св. 2 до 10 млн

-1

-

±

20 %

От 0 до 100 млн

-1

*От 0 до 8 млн

-1

±

4 млн

-1

-

Св. 8 до 100 млн

-1

-

±

20 %

Оксид азо-От 0 до 100 млн

-1

*От 0 до 10 млн

-1

±

2 млн

-1

-

т

а (

NO

)

Св. 10 до 100 млн

-1

-

±

20 %

Фосфин

О

т 0 до 1,0 млн

-1

От 0 до 0,1 млн

-1

±

0,02 млн

-1

-

(

РН

3

)

Св. 0,1 до 1 млн

-1

-

±

20 %

30

От 0 до 5,0 млн

-1

*От 0 до 2,0 млн

-1

±

0,2 млн

-1

-

Фтористый От 0 до 10 млн

-1

*От 0 до 10 млн

-1

±

1 млн

-1

-

водород120

(HF)

АрсинОт 0 до 1,0 млн

-1

*От 0 до 0,5 млн

-1

±

0,1 млн

-1

-

(AsH

3

)

Примечания:

1) Диапазоны измерений, отмеченные знаком «*» не предназначены для контроля ПДК ра-

бочей зоны и могут использоваться только при контроле аварийных выбросов.

2) Цена единицы наименьшего разряда шкалы, объемная доля:

- в диапазоне показаний от 0 до 10 млн

-1

0,1 млн

-1

- в диапазоне показаний св. 10 до 1000 млн

-1

1 млн

-1

- в

диапазоне показаний от 0 до 10 % и от 0 до 25 % 0,1 % 3) По

дополнительному заказу возможна поставка газоанализаторов PrimaX I, PrimaX P, от-

градуированных в единицах измерений массовой концентрации мг/м

3

(пересчет результатов изме-

рений, выраженных в объемных долях, млн

-1

, осуществляется автоматически для нормальных ус-

ловий эксплуатации).

Таблица 12 – Характеристики измерительного канала с первичным измерительным преоб-

разователем PrimaX IR

Диапазон измерений

Определяемый

компонент

Метан (СН

4

)

Предел допус-

каемого времени

установления

показаний Т

0,9д

, с

30

Пропан (С

3

Н

8

)

30

объемной до-% НКПР

ли, %

От 0 до 2,2От 0 до 50

Св. 2,2 до 4,4Св. 50 до 100

От 0 до 0,85От 0 до 50

Св. 0,85 до 1,7Св. 50 до 100

От 0 до 0,7От 0 до 50

Св. 0,7 до 1,4Св. 50 до 100

От 0 до 0,7От 0 до 50

Пределы допускаемой

основной погрешности

абсолютной, относительной,

% НКПР%

± 5-

-± 10

± 5-

-± 10

± 5-

-± 10

± 5-

30

Н-Бутан

(С

4

Н

10

)

Н-Пентан

(С

5

Н

12

)

Гексан (C

6

H

14

)

От 0 до 0,5От 0 до 50

Св. 0,5 до 1,0Св. 50 до 100

± 5-

-± 10

30

Лист № 15

Всего листов 21

Определяемый Диапазон измеренийПределы допускаемойПредел допус-

компонентосновной погрешностикаемого времени

объемной до-% НКПРабсолютной, относительной,

установления

ли, %%

Н

КПР%

показаний Т

0,9д

, с

Гептан (С

7

Н

16

) От 0 до 0,55 От 0 до 50± 5- 30

Этилен (С

2

Н

4

)От 0 до 1,15 От 0 до 50± 5- 30

Св. 1,15 до 2,3Св. 50 до 100-± 10

Толуол (C

6

H

5

-От 0 до 0,55От 0 до 50± 5-30

CH

3

)

Примечания:

1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, со-

держащих только один определяемый компонент;

2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;

3) Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002;

4) Номинальное время установления показаний указано при номинальном значении расхода

1,5 дм

3

/мин.

Таблица 13 – Характеристики измерительного канала с первичным измерительным преоб-

разователем 47K (исполнений ST, PRP, HT)

Диапазон измерений, в

котором нормированы

нентзаний % НКПР

Пределы допускаемой

Определяемый компо-Диапазон пока-

п

ред

е

лы допу

с

ка

е

мойоснов

н

ой

аб

с

олю

т

н

о

й

основной погрешности погрешности, % НКПР

% НКПР% (об)

Метан (СH

4

) От 0 до 100 От 0 до 50 От 0 до 2,2

±

4

Пропан (С

3

Н

8

) От 0 до 100 От 0 до 50 От 0 до 0,85

±

4

Н-Бутан (С

4

Н

10

) От 0 до 100 От 0 до 50 От 0 до 0,7

±

5

Гексан (С

6

Н

14

) От 0 до 100 От 0 до 50 От 0 до 0,5

±

5

Водород (Н

2

) От 0 до 100 От 0 до 50 От 0 до 2,0

±

10

Этилен (С

2

Н

4

) От 0 до 100 От 0 до 50 От 0 до 1,15

±

5

Толуол (С

7

Н

8

) От 0 до 100 От 0 до 50 От 0 до 0,55

±

5

Этанол (С

2

Н

5

ОН) От 0 до 100 От 0 до 50 От 0 до 1,55

±

5

Ацетон (С

3

Н

6

О) От 0 до 100 От 0 до 50 От 0 до 1,25

±

5

Метанол (СН

3

ОH) От 0 до 100 От 0 до 10 От 0 до 0,55

±

5

Изобутан (И-C

4

H

10

) От 0 до 100 От 0 до 50 От 0 до 0,65 ± 5

Циклопентан (C

5

H

10

) От 0 до 100 От 0 до 50 От 0 до 0,7 ± 5

Примечание - Предел допускаемого времени установления показаний Т

0,9д

, с 30 с.

Таблица 14 – Характеристики измерительного канала с первичным измерительным преоб-

разователем D-7010

Определяемый компонент

Пределы допускаемой основ-

ной абсолютной погрешности,

% НКПР

Метан (СH

4

)

Пропан (С

3

Н

8

)

Н-Бутан (С

4

Н

10

)

Гексан (С

6

Н

14

)

Бензол (С

6

Н

6

)

Этилен (С

2

Н

4

)

Диапазон измерений, в котором

нормированы пределы допус-

каемой основной погрешности

% НКПР% (об)

От 0 до 10 От 0 до 0,44

От 0 до 10 От 0 до 0,17

От 0 до 10 От 0 до 0,14

От 0 до 20 От 0 до 0,2

От 0 до 20 От 0 до 0,24

От 0 до 10 От 0 до 0,23

±

0,8

±

0,8

±

1,0

±

1,0

±

2,0

±

0,8

нормированы пределы допус-

% НКПР

Лист № 16

Всего листов 21

Диапазон измерений, в котором

Пр

е

д

е

лы допу

с

ка

е

мой основ-

Определяемый компонент

ка

ем

ой

основ

н

ой

погреш

н

ости

ной абсолютной погрешности,

% НКПР% (об)

Водород (Н

2

) От 0 до 10 От 0 до 0,4

±

0,8

Этанол (С

2

Н

5

ОН) От 0 до 10 От 0 до 0,31

±

1,0

Примечание - Предел допускаемого времени установления показаний Т

0,9д

30 с.

2) Пределы допускаемой вариации показаний, в долях от пределов до-

пускаемой основной погрешности:

- для измерительных каналов с первичными измерительными преобра-

зователями PrimaX I, PrimaX P, PrimaX IR, 47K, D-70100,3

- для измерительных каналов с первичными измерительными преобра-

зователями ULTIMA MOS-5, MOS-5E, ULTIMA X0,5

- для измерительных каналов с первичными измерительными преобра-

зователями ULTIMA OPIR-50,2

3) Пределы допускаемой дополнительной погрешности от изменения

температуры окружающей среды в диапазоне рабочих температур, в долях от

пределов допускаемой основной погрешности, равны:

- для измерительных каналов с первичными измерительными преобра-

зователями 47K-ST, PRP, HT, D-7010, PrimaX I, PrimaX P, PrimaX IR:

- в стандартном диапазоне рабочих температур 0,5

- в расширенном диапазоне рабочих температур (кроме 47K-ST, HT, D-7010) 1,0

- для измерительных каналов с первичными измерительными преобра-

зователями ULTIMA MOS-5, MOS-5E, ULTIMA OPIR-5, 47K1,0

- для измерительных каналов с первичными измерительными преобра-

зователями ULTIMA X0,3

4) Пределы допускаемой дополнительной погрешности от изменения ат-

мосферного давления в рабочих условиях, в долях пределов допускаемой основ-

ной погрешности0,5

5) Пределы допускаемой дополнительной погрешности от влияния из-

менения относительной влажности окружающей среды, в долях от пределов

допускаемой основной погрешности, равны:

- для измерительных каналов с первичными измерительными преобра-

зователями ULTIMA X0,3

- измерительных каналов с первичными измерительными преобразова-

телями ULTIMA MOS-5, MOS-5E, PrimaX P (термокаталитический), 47K, D-

7010, PrimaX IR0,5

- для измерительных каналов с первичными измерительными преобра-

зователями ULTIMA OPIR-5, PrimaX I, PrimaX P (электрохимический)1,0

6) Пределы допускаемой дополнительной погрешности от влияния изме-

нения скорости потока анализируемой воздушной среды в пределах от 0 до 6

м/с, в долях от пределов допускаемой основной погрешности0,5

7) Пределы допускаемой суммарной дополнительной погрешности от

изменения содержания неизмеряемых компонентов анализируемой газовой

смеси, при условии их содержания в анализируемой воздушной среде на уров-

не предельно допустимых концентраций в воздухе рабочей зоны, в долях от

пределов допускаемой основной погрешности1,5

8) Время срабатывания сигнализации по каналам измерения взрыво-

опасных газов и паров, с, не более15

9) Интервал времени работы систем без корректировки показаний по газовым смесям при

эксплуатации в нормальных условиях, месяцев, не менее3

Лист № 17

Всего листов 21

10) Электропитание:

- ЦБУ 85 до 265 В перем. тока , 50 / 60 Гц, 150 Вт

или 18 до 32 В (ном. 24 В) пост. тока

- первичные измерительные преобразователи, напряжение постоянного тока, В:

- ULTIMA X, XE, XL, XIRот 19 до 30

- ULTIMA OPIR-5от 20 до 36

- ULTIMA MOS-5от 20 до 36

- ULTIMA MOS-5E от 18,5 до 35 - PrimaX I,

PrimaX P от 19,2 до 28 - PrimaX IRот 18 до 32

- 47K до 3,0

- D-7010 до 6,2

11) Потребляемая мощность, не более, Вт 100

12) Средний срок службы, лет 10

Примечание – без учета срока службы сенсоров.

13) Габаритные размеры и масса элементов систем приведены в таблице 15.

Таблица 15

20 000

14) Средняя наработка на отказ, ч

Примечание – без учета срока службы сенсоров.

Масса, кг

5,00

4,75

3,49

3,64

5,53

5,60

2,5

1,2

1,6

1,5

0,63

0,72

0,25

1,24

5,0**

УстройствоГабаритные размеры, мм

ВысотаДлинаШиринаДиаметр

ULTIMA XE262 100 162 -

ULTIMA XIR150 100 320 -

ULTIMA XL223 103 179 -

ULTIMAXL с159 104 288 -

инфракрасным

сенсором

ULTIMA OPIR-5315--135

(источник)

ULTIMA OPIR-5315--135

(приемник)

ULTIMA MOS-586161104-

ULTIMA MOS-5E 200 95150-

PrimaX I 220162 81-

PrimaX P 220162100-

PrimaX IR*89205 89-

47K-ST,PRP с 100100100-

клемной короб-

кой типа S

47K-ST,PRPс907590-

клемной короб-

кой типа SA

47K-HT-56-36

D-7010 158 150 88 -

GasGard XL 277 129 515 -

Примечания:

* - без клеммной коробки;

** - масса ЦБУ с установленным резервным аккумулятором не более 8,0 кг.

Лист № 18

Всего листов 21

Условия эксплуатации

от 35 до 95

от 5 до 95

от 80 до 120

от 0 до 95

от 86 до 108

от 5 до 100

от 91,3 до 111,3

от 5 до 95

от 80 до 120

Таблица 16

Устройство

Диапазонтемперату-

ры окружающей и ана-

лизируемой сред, °C

Относительная влаж-

ность при температуре

25 °С (без конденса-

ции), %

Диапазон атмосферно-

го давления, кПа

от 0 до плюс 40

от 0 до плюс 30

от минус 40 до плюс

60

ULTIMAXEи

ULTIMA XL для ки-

слорода и вредных га-

зов,кроме аммиака

(NH

3

)

ULTIMAXEи

ULTIMA XL для ам-

миака (NH

3

)

ULTIMAXEи

ULTIMA XL для горю-

чих газов

ULTIMA XIR

ULTIMA OPIR-5

от минус 40 до плюс

60

от минус 55 до плюс

65

от минус 50 до плюс

70

от минус 25 до 55

от минус 40 до минус

25, св. 55 до 70

от минус 10 до 40

от минус 30 до минус

10, св. 40 до 55

ULTIMAMOS-5,

ULTIMA MOS-5E

PrimaX P с термоката-

литическим сенсором

(стандартный диапазон

рабочих температур)

PrimaX P с термоката-

литическим сенсором

(расширенный диапа-

зон рабочих темпера-

тур)

PrimaX P, PrimaX I с

электрохимическими

сенсорами(стандарт-

ный диапазон рабочих

температур)

PrimaX P, PrimaX I с

электрохимическими

сенсорами (расширен-

ный диапазон рабочих

температур) для O

2

PrimaX P, PrimaX I с

электрохимическими

сенсорами (расширен-

ный диапазон рабочих

температур) для CO

от минус 20 до минус

10, св. 40 до 50

от 5 до 95

от 80 до 120

Устройство

Диапазонтемперату-

ры окружающей и ана-

лизируемой сред, °C

Относительная влаж-

ность при температуре

25 °С (без конденса-

ции), %

Лист № 19

Всего листов 21

Диапазон атмосферно-

го давления, кПа

от минус 40 до минус

10, св. 40 до 50

от минус 20 до минус

10

от минус 20 до минус

10, св. 40 до 50

от минус 40 до минус

10

от минус 30 до минус

10, св. 40 до 50

от минус 50 до 80

от минус 25 до 55

от минус 40 до минус

25, св. 55 до 55

PrimaX P, PrimaX I с

электрохимическими

сенсорами (расширен-

ный диапазон рабочих

температур)для H

2

S

PrimaX P, PrimaX I с

электрохимическими

сенсорами (расширен-

ный диапазон рабочих

температур) для NH

3

,

Cl

2

, HCl, HF, PH

3

, AsH

3

PrimaX P, PrimaX I с

электрохимическими

сенсорами (расширен-

ный диапазон рабочих

температур) для SO

2

,

H

2

, NO

2

PrimaX P, PrimaX I с

электрохимическими

сенсорами (расширен-

ный диапазон рабочих

температур) для HCN

PrimaX P, PrimaX I с

электрохимическими

сенсорами (расширен-

ный диапазон рабочих

температур) для NO

PrimaX IR (стандарт-

ный диапазон рабочих

температур)

47K-ST,PRP(стан-

дартный диапазон ра-

бочих температур)

47K- PRP (расширен-

ный диапазон рабочих

температур)

47K-HT

D-7010

ЦБУ

GasGard XL

от минус 40 до 160

от минус 20 до 55

от минус 10 до 50

от 0 до 90

от 80 до 120

Знак утверждения типа

Знак утверждения типа наносится на табличку на корпусе ЦБУ системы, ПИП и на титуль-

ный лист руководства по эксплуатации системы типографским методом.

Лист № 20

Всего листов 21

Комплектность средства измерений

Комплектность поставки системы приведена в таблице 17.

Таблица 17

Наименование

Центральный блок управления

Газоанализатор серии ULTIMA X

Газоанализатор ULTIMA OPIR-5

Газоанализатор сероводорода ULTIMA MOS-5, MOS-5E

Газоанализатор PrimaX I, PrimaX P, PrimaX IR

Датчики серии 47K

Датчики серии D-7010

Линии связи ЦБУ с первичными измерительными преобразователями

Адаптер для подачи газовых смесей

Руководство по эксплуатации на систему

Руководство по эксплуатации на ПИП

Методика поверки МП–242-1815-2014

Кол-во

Количество измеритель-

ных каналов определя-

ется при заказе

Наличие определяется

при заказе

-//--//--//--//--//--//--//-

1 экз.

количество определяется

конфигурацией системы

1 экз.

Поверка

осуществляется по документу МП–242–1815–2014 "Система газоаналитическая GasGard XL. Ме-

тодикаповерки",разработанномуиутвержденномуГЦИСИФГУП«ВНИИМим.

Д.И. Менделеева» "17 октября 2014 г.

Основные средства поверки:

-

азот газообразный особой чистоты (сорт 1, сорт 2) по ГОСТ 9293-74 в баллонах под дав-

лением;

-

поверочный нулевой газ (ПНГ) – воздух (марка А, марка Б) по ТУ 6-21-5-82 в баллонах под

давлением;

-

стандартныеобразцысоставагазовыесмесивбаллонахподдавлением

по ТУ 6-16-2956-92;

-

рабочий эталон 2-го разряда, комплекс газодинамический ГДК-045;

-

рабочий эталон 1-го разряда – комплекс ГГП-1;

-

рабочий эталон 1-го разряда – комплекс динамический газосмесительный ДГК-В;

-

рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, ис-

полнение ГГС-Р, ГГС-Т или ГГС-К в комплекте с ГС в баллонах под давлением по ТУ 6-16-

2956-92 и источниками микропотока по ИБЯЛ.418319.013-95 ТУ.

Сведения о методиках (методах) измерений

приведены в документах:

-

«Система газоаналитическая GasGard XL. Руководство по эксплуатации»

-

«PrimaX. Газоанализатор. Руководство по эксплуатации»

-

«PrimaX IR. Инфракрасный газоанализатор. Руководство по эксплуатации»

-

«Серия ULTIMA X. Газоанализаторы. Руководство по эксплуатации»

-

«Cерия ULTIMA XL. Cерия ULTIMA XT. Газоанализаторы Руководство по эксплуатации»

-

«ULTIMA MOS-5. Газоанализатор для обнаружения сероводорода. Руководство по экс-

плуатации»

Лист № 21

Всего листов 21

-

«ULTIMA MOS-5E. Газоанализатор для обнаружения сероводорода. Руководство по экс-

плуатации»

-

«ULTIMA OPIR-5. Газоанализатор трассовый инфракрасный для газообразных углеводоро-

дов. Руководство по эксплуатации»

-

«Газоанализатор серии 47К. Руководство по эксплуатации»

Нормативные и технические документы, устанавливающие требования к системе газоана-

литической GasGard XL

1 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержа-

ния компонентов в газовых средах.

2ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие техни-

ческие требования и методы испытаний газоанализаторов горючих газов.

3 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические усло-

вия.

4ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические

требования к воздуху рабочей зоны.

5 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие

технические условия.

6ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические.

Общие требования безопасности.

7Техническая документация изготовителя «MSA Europe GmbH», Швейцария.

Изготовитель

Фирма«MSA Europe GmbH», Швейцария

Адрес: Schlusselstrasse 12, 8645 Rapperswil-Jona, Switzerland

Заявитель

Фирма «MSA Technologies & Enterprise Services GmbH», Германия

Адрес: Thiemannstraße, 1, D-12059 Berlin, Deutschland.

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», Санкт-Петербург

Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812) 713-01-14

e-mail:

info@vniim.ru

,

http://www.vniim.ru

,

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испыта-

ний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииC.С. Голубев

М.п.«____»____________________2015 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
26980-04	Системы измерений длительности соединений автоматизированного междугороднего коммутатора	Гранит	ООО СКБ "Проминформ", г.Миасс	2 года	Перейти
57749-14	Контроллеры многофункциональные	ARIS MT300	ООО "Прософт-Системы", г.Екатеринбург	6 лет	Перейти
48376-11	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности (АИИС КУЭ) ОАО "ЭСКМО" (ЗАО "Плитспичпром")	Нет данных	ЗАО ИТФ "Системы и технологии", г.Владимир	4 года	Перейти
59399-14	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Черемисино	Нет данных	ОАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва	4 года	Перейти
17794-06	Хроматографы жидкостные	МАС	ООО "Микроаналитические системы", г.С.-Петербург	1 год	Перейти

Заказать поверкуСистемы газоаналитические GasGard XLГРСИ 60757-15

Заказать поверку
Системы газоаналитические GasGard XL
ГРСИ 60757-15
