Номер госреестра:
60752-15
Наименование СИ:
Цистерны
Обозначение типа:
РГСПР
Производитель:
ООО "Жатайский завод металлоконструкций", пос.Жатай
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.05.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58861
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Цистерны РГСПР
Назначение средства измерений
Цистерны РГСПР предназначены для транспортировки по дорогам общего назначения,
кратковременного хранения светлых нефтепродуктов плотностью не более 860 кг/м
3
. Цистерны
РГСПР являются транспортными мерами полной вместимости.
Описание средства измерений
Принцип работы цистерн РГСПР основан на заполнении её нефтепродуктом до
указателя уровня налива. Слив нефтепродукта производится самотёком или через насос.
Цистерны РГСПР состоят из следующих основных составных частей:
-
цистерны с указателем уровня налива в пространственной раме;
-
дыхательного клапана;
-
донного клапана;
-
волнореза;
-
устройства для слива топлива самотёком;
-
фильтра-газоотделителя, шланга, раздаточного крана, контейнера для напорно-
всасывающих рукавов.

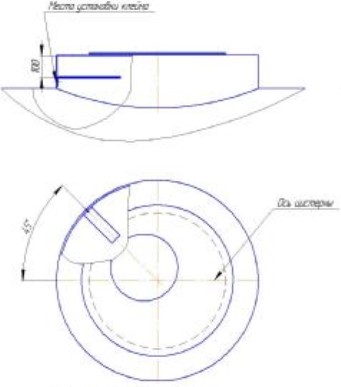

Р и с у н о к 2 − Место пломбировки цистерн РГСПР.
Р и с у н о к 1 − Общий вид цистерн РГСПР.
Лист № 2
Всего листов 4
Метрологические и технические характеристики
Значение
Наименование параметра
РГСПР-6
РГСПР-10
РГСПР-12
РГСПР-20
РГСПР-
12(6/6)
РГСПР-
20(10/10)
6100
10200
12200
20400
12200
20400
Пределы допускаемой относительной
погрешности номинальной
вместимости, %
±2,0
±2,0
±1,5
±1,5
±2,0
±2,0
Пределы допускаемой относительной
погрешности действительной
вместимости, %
±0,4
Габаритные размеры в
пространственной раме,
мм, не более:
- длина
6060
- ширина
2440
Условия эксплуатации:
- температура окружающей среды, °С
от минус 60 до плюс 40
- относительная влажность
при 20 °С, %, не trial
90
П р и м е ч а н и е – Допускается отклонение массы +3 %. Нижний предел массы не ограничивается.
Т а б л и ц а 1 – Метрологические и технические характеристики
РГСПР- РГСПР-
6(3/3) 10(5/5)
Номинальная вместимость, дм
3
610010200
±2,5±2,5
Масса, кг205023502675
35202115242027573605
- высота2100
220021002200
Лист № 3
Всего листов 4
Исполнения цистерн отличаются номинальным объёмом и количеством отсеков.
На указатель уровня налива цистерны ставится пломба. Действительная вместимость
цистерны, соответствующая указателю уровня налива указывается на маркировочной табличке
цистерны.
Знак утверждения типа
наносят на табличку корпуса цистерн РГСПР методом термопереноса и титульный лист
паспорта типографским способом.
Комплектность средства измерений
Т а б л и ц а 2 – Комплектность средства измерений
НаименованиеКоличество, шт.
Цистерна РГСПР
Паспорт цистерны
Акт приёмки предприятия-изготовителя
Сборочный чертёж
Замок поворотный
Клапан дыхательный СМДК-50
Ящик для песка
Фильтр
Переходник Ду80/Ду100
Рукав напорно-всасывающий
Заглушка БРС
Контейнер для рукавов
Кронштейн для огнетушителя
1
1
1
1
4
1
по заказу
по заказу
по заказу
по заказу
по заказу
по заказу
по заказу
Сведения о методиках (методах) измерений
отсутствуют.
Поверка
осуществляетсяподокументуГОСТ8.600-2011«ГСИ.Автоцистерныдляжидких
нефтепродуктов. Методика поверки».
При поверке применяются следующие средства измерений:
-
мерники эталонные 2-го разряда вместимостью 200; 500; 1000 и 2000 дм
3
,
ПГ
±
0,1%;
-
шкальный мерник вместимостью 100 или 200 дм
3
, КТ 1, цена деления 0,5 дм
3
;
-
эталонныестеклянныеколбы2-горазряда,измерительныецилиндрыпо
ГОСТ 1770-74;
-
термометр ТЛ-4, цена деления 0,1 ºС;
-
секундомер СОСпр-2б-2, КТ 3, цена деления 0,2 с.
Нормативные и технические документы, устанавливающие требования к цистернам
РГСПР
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений
объёма и массы жидкости».
2. ТУ 5265-004-67672341-2014 «Цистерны РГСПР. Технические условия».
Лист № 4 Trial
листов 4
Изготовитель
ООО «Жатайский завод металлоконструкций», РФ
Адрес: 677902, РФ, Республика Саха (Якутия), пос. Жатай, ул. Северная, 19/1. кв. 63.
Тел./факс: +7 (4112) 42 66 74
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в г. Москве» (ФБУ «Ростест – Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31.
тел.: +7 (495) 544 00 00, web:
, email:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в
целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«___» __________ 2015 г.
