Приложение к свидетельству № 58860
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы поверочные переносные PTS 3.3C
Назначение средства измерений
Системы поверочные переносные PTS 3.3C (далее – PTS 3.3C) предназначены для
поверки счётчиков электрической энергии классов точности 0,2S и менее точных, измерений
основныхпараметровэлектрическойсети,измеренийпараметроввторичныхцепей
измерительных трансформаторов тока и напряжения. PTS 3.3C используется в качестве
эталонного счетчика, либо вместе с источником как полноценная установка.
Описание средства измерений
Установка состоит из прецизионного электронного счетчика, встроенного источника
тока с фазорегулятором, источника напряжения, вычислительного устройства, клавиатуры с
дисплеем для задания режимов работы и фотоголовки для считывания световых импульсов или
оборотов диска поверяемых счетчиков. В комплект установки входят токовые клещи, с
помощью которых можно делать подключения без разрыва цепей тока. Токовые клещи имеют
электронную компенсацию погрешности и могут работать только в комплекте с данным
экземпляром установки с нормированной точностью. При подключении к установке других
токовых клещей, в том числе без электронной компенсации, общая погрешность будет
складываться из погрешностей токовых клещей и установки. Установка может работать в
режиме измерений электрической энергии (активной, реактивной, полной), мощности нагрузки,
тока, напряжения, коэффициента мощности, показывать погрешность поверяемого счетчика.

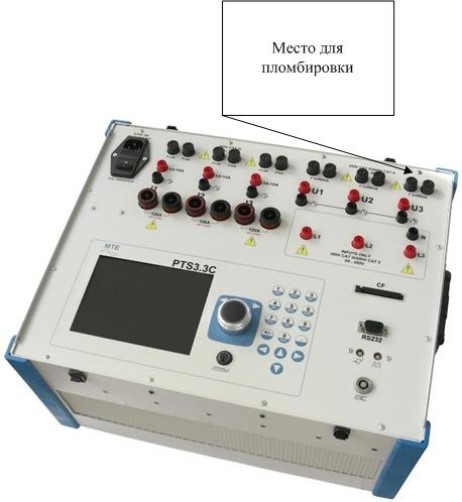

Фотография общего вида установки и места для пломбировки изображена на рисунке 1.
Рисунок 1 Фотография общего вида установки.
Лист № 2
Всего листов 6
Программное обеспечение
Установка и обработка выходных параметров осуществляется как на установке
PTS 3.3C так и за счет программного обеспечения. Идентификационные данные программного
обеспечения установки представлены в таблице 1.
Таблица 1 – Идентификационные данные программного обеспечения
ПО источникаПО счетчика
--
Идентификационные данные (признаки)
(встроенное)(встроенное)
Идентификационное наименование ПО PtsX_3cMain_B0003 Prs1.3Main_B0017
Номер версии (идентификационный номер ПО)Не ниже 1.40Не ниже 2.03
Цифровой идентификатор ПО - -
Другие идентификационные данные (если
имеются)
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «средний» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
от 5 до 480
±0,01
±0,05
±0,05
±0,05
±0,05
Основные метрологические и технические характеристики PTS 3.3C представлены в
таблице 2.
Таблица 2 - Метрологические и технические характеристики
Наименование характеристикиЗначение
от 88 до 264
от 47 до 63
400
30
0,1
от 45 до 400
0,1
1
от 0,001 до 120
60
1
- напряжение питания переменного тока, В
- частота, Гц
- максимальная потребляемая мощность, В·А
- диапазон воспроизведения напряжения переменного тока
(фаза – нейтраль), В
- выходная мощность на фазу, В·А
- разрешение, В
- частотный диапазон, Гц
- разрешение задания выходного значения частотыот 45 до 100 Гц
в диапазоне, Гцболее 100 Гц
- пределы допускаемой абсолютной погрешности измерения частоты в
диапазоне от 40 до 70 Гц, Гц
- пределы допускаемой приведенной погрешности измерения
напряжения переменного тока (фаза – нейтраль)
в диапазоне от 5 до 30 В, %
- пределы допускаемой относительной погрешности измерения
напряжения переменного тока (фаза – нейтраль)
в диапазоне от 30 до 480 В, %
- диапазон воспроизведения силы переменного тока, А
- выходная мощность на фазу, В·А
- разрешение, мА
- пределы допускаемой приведенной погрешности измерения силы
переменного тока при прямом подключении
в диапазоне от 1 до 40 мА, %
- пределы допускаемой относительной погрешности измерения силы
переменного тока при прямом подключении
в диапазоне от 0,04 до 120 А, %
Лист № 3
Всего листов 6
1,0
0,2
от минус 180 до 180
0,1
±0,002
0,8
±0,05
*
±0,05
*
±1,0
*
±0,4
*
±(0,05% S
изм.
+0,024 ВА)
±0,55
±(0,2% S
изм.
+0,2 ВА)
±0,7
±(0,05% S
изм.
+0,096 ВА)
Продолжение таблицы 2
- пределы допускаемой относительной погрешности измерения силы
переменного тока с использование токовых клещей
в диапазоне от 10 до 100 мА, %
- пределы допускаемой относительной погрешности измерения силы
переменного тока с использование токовых клещей
в диапазоне от 0,1 до 100 А, %
- фазовый угол между напряжением и током первой гармоники,
градус
- пределы допускаемой абсолютной погрешности измерения фазных
углов тока и напряжения, градус
- пределы допускаемой абсолютной погрешности измерения
коэффициента мощности в диапазоне от минус 1 до 1
- коэффициент нелинейных искажений выходных сигналов, не
более, %
- пределы допускаемой приведенной погрешности измерения
активной, реактивной, полной энергии и мощности при прямом
подключении, в диапазоне токовой нагрузки от 0,001 до 40 мА, %
- пределы допускаемой относительной погрешности измерения
активной, реактивной, полной энергии и мощности при прямом
подключении, в диапазоне токовой нагрузки от 0,04 до 120 А, %
- пределы допускаемой относительной погрешности измерения
активной, реактивной, полной энергии и мощности с
использованием токовых клещей, в диапазоне токовой нагрузки от
10 до 100 мА, %
- пределы допускаемой относительной погрешности измерения
активной, реактивной, полной энергии и мощности с
использованием токовых клещей, в диапазоне токовой нагрузки от
0,1 до 100 А, %
- пределы допускаемой абсолютной погрешности измерения
нагрузки вторичных измерительных цепей трансформаторов тока
при прямом подключении в диапазоне от 0,0008 до 4,8 В·А, В·А
- пределы допускаемой относительной погрешности измерения
нагрузки вторичных измерительных цепей трансформаторов тока
при прямом подключении в диапазоне от 0,016 до 60 В·А, %
- пределы допускаемой абсолютной погрешности измерения
нагрузки вторичных измерительных цепей трансформаторов тока с
использованием токовых клещей в диапазоне от 0,002 до 40 В·А,
В·А
- пределы допускаемой относительной погрешности измерения
нагрузки вторичных измерительных цепей трансформаторов тока с
использованием токовых клещей в диапазоне от 0,04 до 500 В·А, %
- пределы допускаемой абсолютной погрешности измерения
нагрузки вторичных измерительных цепей трансформаторов
напряжения при прямом подключении
в диапазоне от 0,03 до 19,2 В·А, В·А
Лист № 4
Всего листов 6
±0,1
±1,05
40
10
40
- диапазон сдвига фазы между первой и другими гармониками, градус
от 0 до 360
Постоянная счетчика, [имп/кВ·ч (квар·ч, кВА·ч)]
72·10
9
/(I
н
×U
н
)
при температуре не более 21°С
не более 85
Относительная влажность, %
при температуре не более 25°С
не более 95
Окончание таблицы 2
- пределы допускаемой относительной погрешности измерения
нагрузки вторичных измерительных цепей трансформаторов
напряжения при прямом подключении в диапазоне от 1,2 до 5760
В·А, %
- пределы допускаемой относительной погрешности измерения
нагрузки вторичных измерительных цепей трансформаторов
напряжения с использованием токовых клещей в диапазоне от 0,3 до
48 В·А, %
от 2 до 6
гармоники
- коэффициент гармонической составляющей от 7 до 31
напряжения и тока по отношению к первой гармонике, % гармоники
суммарно
от 2 до 31
Климатические условия
Диапазон рабочих температур, °С
от минус 10 до 50
Технические характеристики PTS 3.3C
Вес, кг
Габаритные размеры (ширина х глубина х высота)
Степень защиты
не более 18
465 х 365 х 245
IP20
Примечания:
1. I
н.
– внутренний диапазон измерения силы переменного тока, А:
а) прямое подключение: 0,04; 0,12; 0,4; 1,2; 4; 12; 40; 120.
б) токовые клещи: 0,12; 1,2; 12; 120.
2. U
н.
– внутренний диапазон измерения напряжения переменного тока, В:
60; 120; 240; 480.
3. «*» – относительно полной мощности.
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель корпуса PTS 3.3C методом
трафаретной печати со слоем защитного покрытия, и на титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 – Комплект поставки PTS 3.3C
Наименование
Система поверочная переносная PTS 3.3C
Карта памяти Compact Flash 2GB
Шнур питания
Кабель RS232 DB9m-DB9f
Предохранитель 6,3А
Токовые клещи CTs 100A Clip-on (3 фазы)
Количество
1
1
1
1
2
1
Лист № 5
Всего листов 6
Поставка по заказу
Поставка по заказу
3
6
1
6
1
1
1
Окончание таблицы 3
Измерительный провод напряжения с разъёмами MCmf
Измерительный провод тока до 12А с разъёмами MCmf
Измерительный провод нейтрали с разъёмами MCmf
Измерительный провод тока до 120А
Фотоэлектрическая головка SC 2003 с направляющими и кабелем
Адаптер импульсных интерфейсов IMP-IF1
Быстрозажимное устройство QCD
Специальный стол со стендом для навешивания тестируемых
счётчиков
Внешний компьютер со специализированным программным
обеспечением для Windows
CD c ПО для Windows
Набор дополнительного крепежа, разъёмов, и переходников
Отвёртка ZEBRA 0.6x4.0 с держателем для головок винтов
Набор наклеек для маркировки проводов
Кофр для перевозки установки
Паспорт
Руководство пользователя
Методика поверки
1
Поставка по заказу
1
1
Поставка по заказу
1
1
1
Поверка
Осуществляется по документу МП-077/551-2014 «Системы поверочные переносные
PTS 3.3C». Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 24 декабря
2014 г.
Перечень основных средств, применяемых при поверке:
– калибратор универсальный FLULE 5520A (рег. № 29282-05);
– установка для поверки электросчетчиков MTE (рег. № 17750-08).
Сведения о методиках (методах) измерений
Методики измерений с помощью PTS 3.3C указаны в документе «PTS 3.3C Руководство
по эксплуатации».
Нормативные документы, устанавливающие требования к PTS 3.3C
ГОСТ 22261 – 94 «Средства измерений электрических и магнитных величин. Общие
технические условия»;
ГОСТ Р 8.767-2011 «Государственная поверочная схема для средств измерений силы
переменного электрического тока от 1·10
-8
до 100 А в диапазоне частот от 1·10
-1
до 1·10
6
Гц»;
ГОСТ Р 8.648-2008 «Государственная поверочная схема для средств измерений
переменного напряжения до 1000 В в диапазоне частот 1·10
-2
до 2·10
9
Гц»;
ГОСТ 8.551 – 86 «Государственная система обеспечения единства измерений.
Государственный специальный эталон и государственная поверочная схема для средств
измерений электрической мощности и коэффициента мощности в диапазоне частот
40-20000 Гц»;
Лист № 6
Всего листов 6
ГОСТ Р 8.568 – 97 «Государственная система обеспечения единства измерений.
Аттестация испытательного оборудования. Основные положения»;
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма EMH Energie-Messtechnik GmbH, Германия.
Адрес: Vor Dem Hassel 2 21438 Brackel.
Tел. +49-418-55-85-70.
Факс +49-41-85-58-57-68.
.
Заявитель
Общество с ограниченной ответственностью «MTE» (ООО «MTE»)
Адрес: 105082, г. Москва, ул. Б. Почтовая, стр.1, оф.501
Tел. (495) 640-07-25
Факс (495) 640-07-25
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологииииспытанийвг. Москве»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00;
Аттестат аккредитации № 30010-10 от 15.03.2010
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в
целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________С.С. Голубев
М.п.«____»_____________2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
