Номер госреестра:
60748-15
Наименование СИ:
Комплексы программно-технические
Обозначение типа:
MS3000
Производитель:
Фирма "ALSTOM Grid GmbH", Германия
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.05.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58857
об утверждении типа средств измерений
Лист № 1
Всего листов
9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы программно-технические MS3000
Назначение средства измерений
Комплексы программно-технические MS3000 (далее – ПТК) предназначены для измерения
сигналовсилыпостоянноготокаитемпературы,совместноспервичными
термопреобразователями сопротивления, а также для преобразования входных аналоговых
сигналов в цифровые значения физических величин, обработки информации об измеряемых
параметрах.
Описание средства измерений
Принцип действия ПТК основан на преобразовании аналоговых входных сигналов от
первичных измерительных преобразователей в режиме реального времени в цифровые значения
физических величин.
ПТК используются совместно со следующими устройствами:
- измерительнымипреобразователямисаналоговымивыходнымисигналами
постоянного тока;
- термопреобразователями сопротивления;
- устройствами контроля и управления технологическими процессами, использующих
как аналоговые каналы, так и цифровые каналы связи.
ПТК состоит из двух частей: модуля сбора данных и серверного модуля с встроенным
интеллектуальным электронным устройством (IED).
а)б)в)
Рисунок 1 – Внешний вид модулей ПТК: а) модуль сбора данных, б)
серверный модуль, в) интеллектуальное электронное устройство (IED)
Конструктивно модули сбора данных представляют собой металлические шкафы
управления с встроенными измерительными модулями серии KL (№ в Федеральном
информационном фонде по обеспечению единства измерений 46386-11), преобразователями
напряжения Peaksampler (№ в Федеральном информационном фонде по обеспечению единства
измерений 58768-14) и преобразователями измерительными переменного тока MU-J1/s (№ в
Федеральном информационном фонде по обеспечению единства измерений 58734-14),
смонтированными на монтажной панели. На дверце шкафа управления расположены
светодиоды для отображения состояния ПТК. Клеммная колодка для подключения внешних
устройств расположена на нижней части монтажной панели. В нижней части шкафа под
монтажной панелью предусмотрены отверстия для ввода кабелей.
Шкаф управления оснащён ручкой с возможностью пломбировки.
Лист № 2
Всего листов 9
Связь от блока (блоков) сбора данных к серверному модулю с встроенным IED
выполнена при использовании индустриальной шины.
В зависимости от энергообъекта возможны варианты структуры ПТК, указанные в
таблице 1.

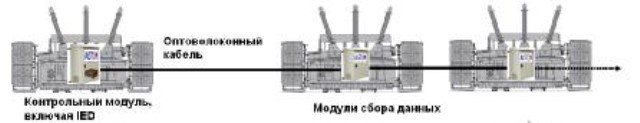

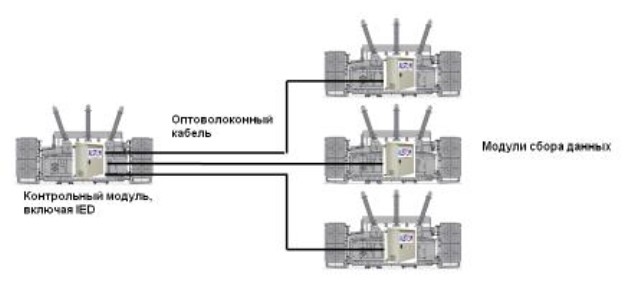

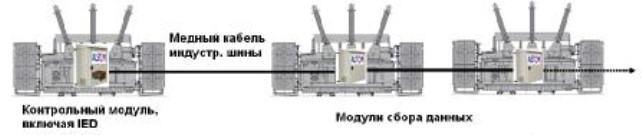

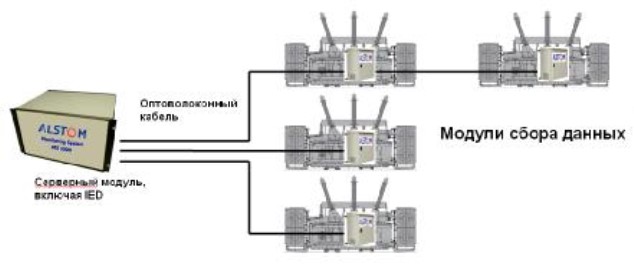

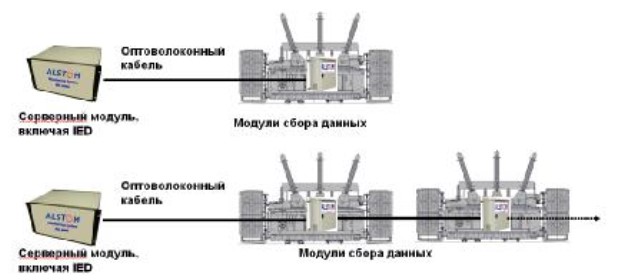

Таблица 1 – Структура ПТК
Пример структуры ПТКОписание
Изолированное решение
Сетевое решение
(дейзи-цепочка)
Сетевое решение
(архитектура звезды или
звезды совместно с дейзи
цепочкой)
Максимально
допустимаядлина
медного кабеля
шины всей цепочки
– не более 200 м.
Максимально
допустимаядлина
оптоволоконного
кабеля всей цепочки
– не более 2000 м.
Максимально
допустимаядлина
оптоволоконного
кабеля всей
цепочки – не более
2000 м.
Лист № 3
Всего листов 9
Пример структуры ПТКОписание
ПТКиспользуютсядляизмеренияиконтролястатическихидинамических
характеристик силовых трансформаторов в энергетической промышленности.
Программное обеспечение
ПТК имеют встроенное программное обеспечение.
Встроенноепрограммноеобеспечениепредставляетсобоймикропрограмму,
предназначенную для обеспечения нормального функционирования ПТК и управления
интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Программное
обеспечение устанавливается в энергонезависимую память в производственном цикле на
заводе-изготовителе и в процессе эксплуатации не подлежит изменению.
Внешнее программное обеспечение, устанавливаемое на персональный компьютер,
позволяет сконфигурировать ПТК, регистрировать и сохранять результаты измерений и
является метрологически не значимым.
Идентификационные данные программного обеспечения ПТК приведены в таблице 2.
Наименование
программного
обеспечения
Идентифика-
ционное
наименование
программного
обеспечения
Алгоритм
вычисления
цифрового
идентификатора
Встроенное ПО
1.2.1
639324981
MD5
Таблица 2 – Идентификационные данные программного обеспечения ПТК
Номер версии
(идентифика-
ционный
номер)
программного
обеспечения
Цифровой
идентификатор
программного
обеспечения
(контрольная сумма
исполняемого кода)
FlexControl,
(fcpss)
Уровень защиты от непреднамеренных и преднамеренных изменений – «высокий» в
соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 3.
Таблица 3 – Метрологические и технические характеристики ПТК
Наименование характеристики
Значение
Вход измерения силы тока:
Кол-во входов
Диапазон измерений силы переменного тока, А
до 10
0-6
Лист № 4
Всего листов 9
Наименование характеристикиЗначение
± 0,3
от 18,52 до 390,48
Входной сигнал (постоянный ток), мА0-20
Пределы допускаемой приведенной погрешности
измерений силы переменного тока, %
Вход измерения температуры:
Количество входовдо 20
Диапазон измерений температуры, °Сот минус 200 до плюс 850
Входной сигнал от термопреобразователей
сопротивления , Ом
Пределы допускаемой абсолютной погрешности
измерений температуры, °С
± 1
тока, В
Вход измерения напряжения:
Количество входовдо 9
Диапазон измерений напряжения переменного
0-115,4
± 0,3
± 0,3
Входной сигнал (постоянный ток), мА0-20
Пределы допускаемой приведенной погрешности
измерений напряжения переменного тока, %
Вход измерения электрической мощности привода регулятора под напряжением (РПН):
Кол-во входов1
Диапазон измерений электрической мощности, Вт0-2000
Входной сигнал (постоянный ток), мА 0-20
Пределы допускаемой приведенной погрешности
измерений электрической мощности, %
Вход измерения объемной доли воды и газов в трансформаторном масле:
Кол-во входов3
Диапазон измерений Н
2
, мг/дм
3
0-2000
Диапазон измерений СО, мг/дм
3
0-2000
Диапазон измерений Н
2
О, мг/дм
3
0-100
Входной сигнал (постоянный ток), мА 4-20
± 0,3
± 0,3
Пределы допускаемой приведенной погрешности
измерений объемной доли газов и воды, %
Вход измерения коэффициента мощности (cos φ):
Кол-во входовдо 3
Диапазон измерений,
0
-0,5…+0,5
Входной сигнал (постоянный ток), мА 4-20
Пределы допускаемой приведенной погрешности
измерений коэффициента мощности, %
Технические характеристики
Средняя наработка на отказ, ч, не менее80 000
Срок службы, лет, не менее 10
Периодичность опроса датчиков20 мс (измерения напряжений и токов)
10 мс (измерения сдвига фаз)
20 минут (измерения объемной доли
воды и газов в трансформаторном масле)
от 1 до 5 минут (остальные измерения)
Скорость передачи данных, Мбит/с1,5
Лист № 5
Всего листов 9
Спецификация индустриальной шиныМаксимальнаядлинацепипри
использовании медного кабеля – не более
200м, при использовании
оптоволоконного кабеля - не более
2000 м.
Модуль сбора данных:
Класс защитыот IP54 до IP66
Габариты (Ш x В x Г), мм600 x 600 x 250 или 600 x 1200 x 300
Материалнеокрашенная нержавеющая сталь
Масса, кг, не более80
Напряжение питания, В100 -240 50/60 Гц
или 85-375 постоянного напряжения
Потребления энергии, Вт, не более450 (без первичных датчиков)
Температура окружающей среды, °CОт -40 до +55
Отображения состоянияСветодиоды:
сигнал тревоги (красный) – 1 шт.;
сигнал предупреждения (жёлтый) – 1 шт.;
сигнал нормальное состояние (зеленый) –
1 шт.
Компоненты:шинный соединитель – 1 шт.;
цифровой модуль входа/выхода - от 1 до
15 шт.;
аналоговый модуль входа/выхода - от 1
до 15 шт.;
модуль релейного выхода - от 1 до 10
шт.;
модуль контроля цикла – 1 шт.;
модуль последовательного интерфейса
(RS232/RS485) – от 1 до 3 шт.;
модуль осциллограф – от 1 до 6 шт.;
пиковый детектор - от 1 до 3 шт.;
преобразователь тока – от 1 до 10 шт.;
блок питания 24 В – 1 шт.;
автоматические выключатели, клеммная
колодка, лампа освещения, велтилятор,
оборгеватель, термостаты.
Тип используемыхМодуль цифровых входов (4 или 8
модулей входа/выходаканалов, 24В);
Модуль цифровых выходов (4 канала,
0,5 А на канал);
Модуль релейного выхода (2 канала, 1 A
переменного тока /1 A постоянного тока
при 40 В постоянного тока; 0.15 A при
300 В постоянного тока, макс. 230 В
переменного тока, 1 A);
Модульконтроляцикласдвумя
гальванически развязанными релейными
выходами для отображения состояния
ПТК, нормально открытые контакты
(номинальноенапряжение 30В
постоянного тока, коммутационный ток
Корпус 19
ʺ
- 1 шт.;
Место установки:
Габариты (Ш x В x Г), мм
Вес, кг, не более
Тип защиты
Рабочая температура, °C
Температура хранения, °C
Относительная влажность, %
Напряжение питания, В
Потребление энергии, Вт, не более
Контроль системы
Лист № 6
Всего листов 9
резистивнойнагрузки5A
переменного/постоянного тока,
коммутационный ток индуктивной
нагрузки 2 A переменного /постоянного
тока);
Модуль аналоговых входов (2 или 4
канала (0-20) мА или (4-20) мА/сигнал
RTDтермопреобразователя
сопротивления PT100);
Модуль аналоговых выходов (2 или 4
канала (0-20) мА или (4-20) мА)
Модуль осциллограф (1 вход, от -10 В до
+10 В и 1 сигнал триггера 24 В);
Модуль последовательного интерфейса
(RS232 или RS485, полный дуплекс)
Силовой трансформатор
Серверный модуль:
483x266x376
7
IP20(толькодляустановкивнутри
помещения)
От 0 до +55
От -25 до +85
95 без конденсации
100 – 120;
220 - 240 (автоматическое переключение)
50 - 60 Гц
150
выключатель вкл./выкл. – 1 шт.
(Внешние выходы питания)
Компоненты
IED – 1 шт.;
Оптоволоконныепреобразователи-
количество зависит от структуры ПТК;
сетевой коммутатор (Switch) с портами
RJ45 – 1 шт.;
Цифровыеианалоговыемодули
входа/выхода – количество зависит от
структуры ПТК;
Блокпитания24Впостоянного
напряжения – 1 шт.;
предохранитель(автоматический
выключатель) – 1 шт.;
вентилятор – 1 шт.;
термостат – 1 шт.
Тип используемых
модулей входа/выхода
Система
Габариты (ШхВхГ), мм
Вес, кг, не более
Тип защиты
Напряжение питания, В
Процессор
Системная память
Расширение
Монитор:
Клавиатура / мышь
SSD
Контроль системы:
Лист № 7
Всего листов 9
Модуль цифровых входов (4 или 8
каналов, 24В) ;
Модуль цифровых выходов (4 канала,
0,5 А на канал);
Модуль релейного выхода (2 канала, 1 A
переменного тока /1 A постоянного тока
при 40 В постоянного тока; 0,15 A при
300 В постоянного тока, макс. 230 В
переменного тока, 1 A);
Модульконтроляцикласдвумя
гальванически развязанными релейными
выходами для отображения состояния
ПТК,нормально открытые контакты
(номинальноенапряжение 30В
постоянного тока, коммутационный ток
резистивной нагрузки 5 A
переменного/постоянного тока,
коммутационный ток индуктивной
нагрузки 2 A переменного /постоянного
тока);
Модуль аналоговых входов (2 или 4
канала (0-20) мА или (4-20) мА / сигнал
RTDтермопреобразователя
сопротивления PT100)
Модуль аналоговых выходов (2 или 4
канала (0-20) мА или (4-20) мА)
Модуль последовательного интерфейса
(RS232 или RS485, полный дуплекс)
IED:
Безвентиляторный дизайн, встроенный
контроллер, часы реального времени,
стандарт PC/104
214x95x238
5,8
IP20
24 постоянного напряжения
Intel ® Atom N270 1,6 ГГц
DDR2 SODIMM – 1 шт., макс. 2 ГБ
(RAM)
PCI (для карты шины Profibus) – 2 шт.;
RS232 (COM1 для модем COM2 для
протокола коммуникации) – 4 шт.
DB-15 VGA интерфейс – 1 шт.
(для сервиса / устранения неполадок)
PS/2(длясервиса/устранения
неполадок)
4 ГБ карта CompactFlash TM – 1 шт.
выключатель вкл./выкл.- 1 шт.;
скрытая кнопка перезагрузки (reset) – 1
шт.
Индикаторы LED:
Операционная система
Сеть Ethernet (TCP/IP)
Веб-сервер
Совместимость
Программное обеспечение
Протоколы коммуникации
Лист № 8
Всего листов 9
индикатор питания – 1 шт.;
индикатор обращения к жёсткому диску -
1 шт.
QNX6.3
10/100/1000Base-TX RJ45 – 2 шт.
(1 порт для свободной конфигурации,
1портснастройкамизавода-
изготовителя)
Apache
(для визуализации при помощи веб-
браузера)
Internet Explorer® или Mozilla Firefox®
(нужен плагин Java® Sun Microsystem)
Flex Control
Протоколы коммуникации:
DNP 3.0
Modbus
Индустриальная шина Profibus
Пределы допускаемых погрешностей ПТК приведены без учета погрешностей
первичных преобразователей.
Знак утверждения типа
Знак утверждения типа наносится на панели ПТК методом офсетной печати и
типографским способом на титульные листы эксплуатационной документации.
Комплектность средства измерений
Комплект поставки ПТК представлен в таблице 4.
Таблица 4
Наименование и условное обозначениеКол.
Комплекс программно-технический MS3000 1 шт.
Паспорт 1 экз.
Методика поверки 1 экз.
Поверка
осуществляется в соответствии с документом МП 60748-15 «Комплексы программно-
технические MS3000. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.10.2014 г.
Основные средства поверки представлены в таблице 5.
Калибратор
универсальный 9100
Таблица 5
Средства измерений
Диапазон измерений
от 0,000 мкА до 320,000 мкА;
от 3,2001 мА до 32,0000 мА
от 40,001 Ом до 400,000 Ом;
Погрешность
± (0,00014×I
вых
+11 нА) мкА;
± (0,00014×I
вых
+900 нА) мА;
± (0,0002×R
вых
+20 мОм) Ом
Сведения о методиках (методах) измерений
Сведения приведены в документе «Комплексы программно-технические MS3000.
Паспорт».
Лист № 9
Всего листов 9
Нормативные документы, устанавливающие требования к комплексам программно-
техническим MS3000
ГОСТ trial-94 «Средства измерений электрических и магнитных величин. Общие технические
условия».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока,
сопротивления. Общие технические требования и методы испытаний».
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний».
ГОСТ Р МЭК 60870-5-101-2006 «Устройства и системы телемеханики. Часть 5. Протоколы
передачи. Раздел 101. Обобщающий стандарт по основным функциям телемеханики».
ГОСТ Р МЭК 60870-5-104-2004 Устройства и системы телемеханики. Часть 5. Протоколы
передачи. Раздел 104. Доступ к сети для ГОСТ Р МЭК 870-5-101 с использованием стандартных
транспортных профилей».
ГОСТ Р МЭК 61850-7-1-2009 «Сети и системы связи на подстанциях. Часть 7. Базовая
структура связи для подстанций и линейного оборудования. Раздел 1. Принципы и модели».
Техническая документация фирмы-изготовителя.
Комплексы программно-технические MS3000. Методика поверки.
ГОСТР8.764-2011 Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений электрического сопротивления.
ГОСТ 8.022-91 Государственная система обеспечения единства измерений. Государственный
первичный эталон и государственная поверочная схема для средств измерений силы
постоянного электрического тока в диапазоне от 1·10-16 до 30 А.
Изготовитель
ALSTOM Grid GmbH, Германия
Адрес: Rheinstrasse 73, 41065 Moenchengladbach Germany
Тел.: +49 2161 944-0
Факс: +49 2161 944-594
Заявитель
ЗАО «АЛЬСТОМ Грид»
Адрес: 107023, г. Москва, ул. Электрозаводская, д. 32А
Тел./факс: 8(495) 737-49-79
Сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя Федерального агентства
по техническому регулированию и метрологииС.С. Голубев
М.п.«»2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 26635-04 | Комплексы измерительные | УНМ-100 | ОАО "Промприбор", г.Ливны | 1 год | Перейти |
| 29717-05 | Комплексы суточного мониторирования ЭКГ трехканальные с носимым кардиорегистратором | КардиоР | ООО "НПП "Мульти-С", г.Ростов-на-Дону | 1 год | Перейти |
| 39145-08 | Комплекты термометров сопротивления из платины технические разностные | КТПТР-04, КТПТР-05, КТПТР-05/1 | ЗАО "Термико", г.Москва | 4 года; с 2013 г. - 6 лет | Перейти |
| 26613-04 | Комплексы измерительно-вычислительные и управляющие | B&R 2003 | Фирма "Bernecker und Rainer Industrie-Elektronik GmbH (B&R)", Австрия | 2 года | Перейти |
| 17443-98 | Комплексы программно-технические | Турбоком-4000 | АО "Электроцентроналадка", г.Москва | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
