Весы автомобильные неавтоматического действия ВАТП, ГРСИ 60727-15

Смотреть ГРСИ
60726-15

Номер госреестра:

60727-15

Наименование СИ:

Весы автомобильные неавтоматического действия

Обозначение типа:

ВАТП

Производитель:

ООО "Точка подъема", г.Армавир; Индивидуальный предприниматель Богданов Александр Ильич, г.Армавир

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

01.04.2025

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 58832

Лист № 1

об утверждении типа средств измерений

Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы автомобильные неавтоматического действия ВАТП

Назначение средств измерений

Весы автомобильные неавтоматического действия ВАТП (далее - весы) предназначены

для измерения в статическом режиме массы груза, перевозимого автомобильным транспортом.

Описание средства измерений

Принцип действия весов основан на преобразовании деформации упругих элементов

силоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести

взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально

массе груза. Далее аналоговый электрический сигнал с датчиков суммируется в суммирующей

коробке и поступает на индикатор, в котором сигнал обрабатывается, и значение массы груза

индицируется на цифровом табло индикатора.

Конструктивно весы состоят из грузоприемного устройства (далее – ГПУ) и весоизме-

рительного устройства.

ГПУ весов состоит из одной или нескольких грузоприемных платформ (далее ГПП)

сборной конструкции. ГПП весов состоит из несущей металлической конструкции, настила для

проезда автотранспорта, бокового ограждения (устанавливается опционально). ГПУ весов ус-

танавливается на весоизмерительные датчики и предназначено для принятия и передачи на-

грузки на датчики от взвешиваемого транспорта. Датчики устанавливают на закладные детали

фундамента весов. Для предотвращения сверхнормативного смещения ГПУ в продольном и по-

перечном направлении применяются узлы регулируемых ограничительных упоров весов.

Устройство весоизмерительное состоит из датчиков весоизмерительных тензорези-

сторных, суммирующей коробки, кабеля и индикатора.

В весах применяются следующие типы датчиков весоизмерительных тензорезисторных

(далее датчики):

- модификация С16А (Госреестр №60480-15 ), производства «Hottinger Baldwin Mess-

technik GmbH», Германия;

- QS, (Госреестр№57673-14) и ZS (Госреестр№57674-14), производства фирмы «Keli

SENSING TECHNOLOGY (Ningbo) Co.,Ltd» Китай;

- WBK, класса С3 (Госреестр №56685-14) производства фирмы «CAS Согрогаtiоn», Рес-

публика Корея;

- HM9 семейства Dual shear beam, ВМ14 семейства Column (Госреестр №55371-13) про-

изводства «Zhonghang Electronic Measuring Instruments Co.,LTD (ZEMIC)», Китай.

Суммирующая коробка установлена в кабельном ящике. Кабельный ящик расположен

в средней части ГПП сбоку снаружи - для весов, установленных над поверхностью, внутри –

для весов, установленных в приямок. Кабели от датчиков заведены в суммирующую коробку

через герметичные вводы и соединены с помощью клемных винтовых колодок, расположенных

на печатной плате. На печатной плате установлены подстроечные резисторы, с помощью кото-

рых производится юстировка весов, а также элементы защиты датчиков от воздействий молнии

(устанавливаются опционально). Выходной кабель из суммирующей коробки прокладывается в

кабельном канале к индикатору (весоизмерительному прибору) и подключается к нему посред-

ством разъемного соединителя.

В качестве индикатора в весах применяются следующие типы приборов весоизмери-

тельных:

Лист № 2

Всего листов 9

- CI-200A (Госреестр №50968-12) фирмы «CAS Corporation», республика Корея;

- «Микросим», модификация М0601 (Госреестр №55918-13) ООО НПП «Метра», РФ, г.

Обнинск.

Индикаторы осуществляют преобразование аналогового сигнала от датчиков в цифро-

вой код, обработку сигнала, индикацию результата преобразования в единицах массы на встро-

енном дисплее, а также ряд сервисных функций, в том числе калибровку весов. Индикаторы

оснащены стандартными интерфейсами последовательной передачи данных RS-232 и RS-485,

что позволяет подключить весы к компьютеру, вторичному дисплею, принтеру, технологиче-

скому оборудованию.

В индикаторах весов предусмотрены следующие дополнительные устройства и функ-

ции:

- устройства первоначальной установки нуля весов (ГОСТ OIML R76-1-2011 п. Т.2.7.2.4);

- устройство индикации отклонения от нуля (ГОСТ OIML R76-1-2011 п.4.5.5);

- устройство полуавтоматической установки нуля (ГОСТ OIML R76-1-2011 п. Т2.7.2.2);

- устройство слежения за нулем (ГОСТ OIML R76-1-2011 п. Т2.7.3);

- устройство тарирования (ГОСТ OIML R76-1-2011 Т2.7.4);

- вывод на дисплей значения массы "брутто", "нетто", «тара»;

- устройство индикации о перегрузе весов.

Весы выпускаются в модификациях, отличающиеся максимальной нагрузкой, повероч-

ным делением и действительной ценой деления, количеством грузоприёмных платформ, габа-

ритными размерами, вариантами установки.

Пример записи модификаций в технической документации и при заказе:

Весы автомобильные ВАТП А-В-С-D-E (-БФ), где:

ВАТП - тип весов;

А – Max, т (максимальная нагрузка, т);

В - длина грузоприёмного устройства, м;

С – количество ГПП (грузоприемных платформ из которых состоит ГПУ);

D - тип настила:

К –колейные (без промежуточного настила);

Н – сплошной настил;

E – количество интервалов взвешивания (1 или 2);

БФ – «бесфундаментные» - вариант установки на дорожные плиты, комплектуются

опорной рамой и торцевыми модулями под пандусы и, опционально, металлическими пандуса-

ми.

Примечание. Если префикс «БФ» отсутствует в записи модификации, значит весы

предназначены для установки на капитальный бетонный фундамент.

Пример:

ВАТП 100-3-18-К-2 (весы с Max 100т, 3 ГПП, длиной 18 м, колейные, 2-х интервальные)

Варианты установки trial.

Предусмотрено три варианта установки весов:

- установка весов «в приямок» (настил весов находится на одном уровне с дорожным

покрытием) – рис. 1 Б);

- установка весов «на поверхность» (настил весов находятся выше уровня дорожного

покрытия) - рис. 1 А); Для заезда автомобилей на весы применяются бетонные пандусы.

- установка весов «на поверхность» на бетонную дорогу или дорожные плиты – рис. 1

В). («бесфундаментные» весы). Такой вариант применим для временной установки весов в мес-

тах проведения сезонных работ. При этом установка весов производится на металлическую

опорную раму с торцевыми модулями (рис. 1 Г), предотвращающую смещение опорных моду-

лей тензодатчиков в процессе эксплуатации весов. Опорная рама и торцевые модули крепится к

Лист № 3

Всего листов 9

основанию с помощью забивных анкеров.

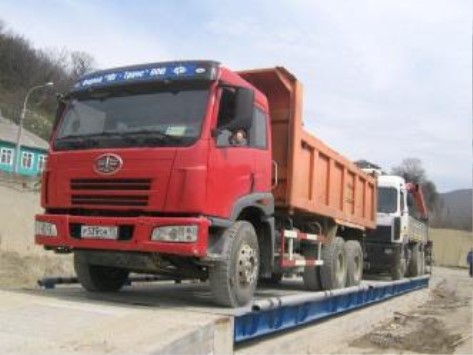

Внешний вид различных исполнений весов и способов их установки представлены на

рисунке 1.

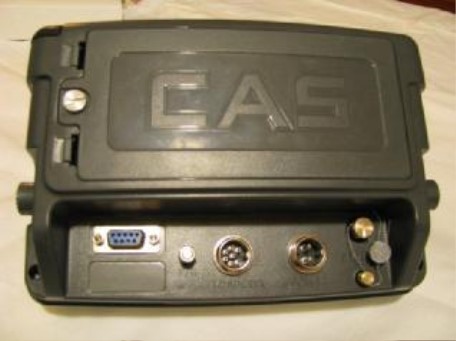

Внешний вид индикаторов представлен на рисунке 2.

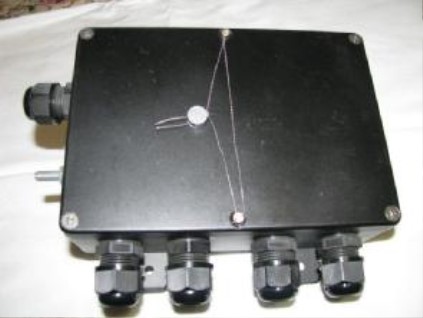

Схема установки пломбы или клейма на индикаторы и соединительную коробку пред-

ставлена на рисунке 3.

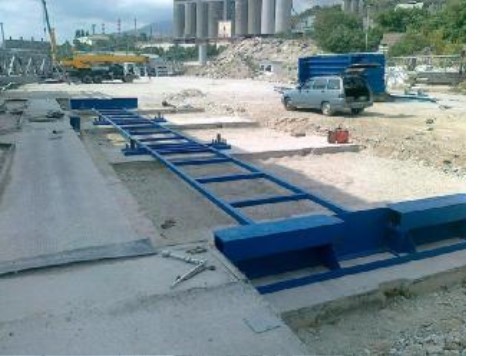

Г) Опорная рама «бесфундаментных» весов

Модификация ВАТП 80-18-3-Н-2-БФ

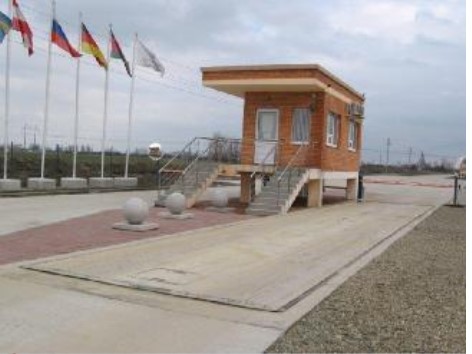

А) Вариант установки на поверхность с бетон-

ными пандусами.

Модификация ВАТП 80-18-3-Н-2

Б) Вариант установки в приямок.

Модификация ВАТП 80-18-2-Н-2

В) Вариант установки на поверхность с опорной

рамой и металлическими пандусами – («бес-

фундаментные» весы)

Модификация ВАТП 80-18-3-Н-2-БФ

Лист № 4

Всего листов 9

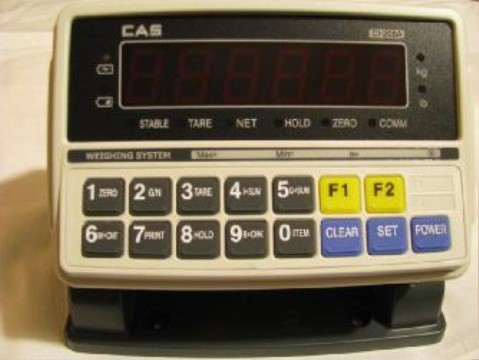

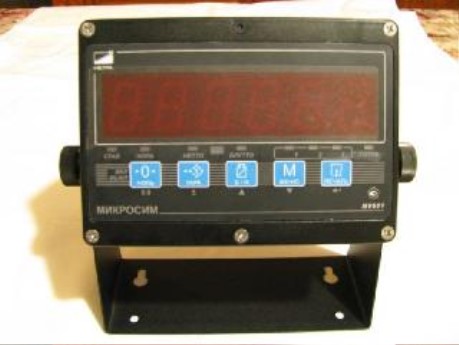

а) Прибор весоизмерительный Микросимб) Прибор весоизмерительный CI-200A

(М0601)

Рисунок 2 – Индикаторы весов

Места пломбирования

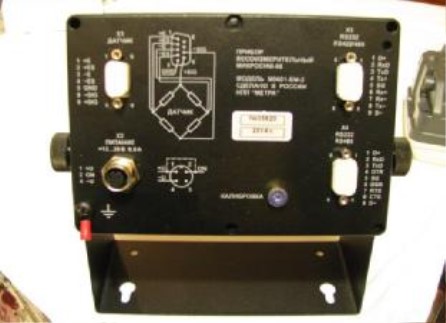

Весоизмерительный прибор «Микросим»Весоизмерительный прибор «CI-200A»

Суммирующая коробка

Место установки клейма

Рисунок 3 - Схема установки пломбы или клейма на индикаторы и соединительную коробку

Лист № 5

Всего листов 9

Программное обеспечение

Программное обеспечение (ПО) прибора весоизмерительного «Микросим» реализовано

микроконтроллером, жестко привязано к электрической схеме и является встроенным и метро-

логически значимым.

Идентификация и защита метрологически значимой части встроенного программного

обеспечения (ПО) весов, а также параметров калибровки (юстировки) от воздействий произво-

дится с помощью пломбирования электронных блоков весов, отображения при включении ве-

сов значений версии ПО и контрольной суммы блоков параметров калибровки (электронное

клеймо), а в случае модификаций с компьютерным ПО - программно, с использованием элек-

тронного ключа защиты и электронного клейма.

Внутренняя логическая структура встроенного ПО состоит из независимых функцио-

нальных модулей. Работа программных модулей, непосредственно связанных с вычислением

веса, в основном сводится к дискретизации цифрового кода, полученного от АЦП, преобразо-

ванию его в весовые данные в соответствии с параметрами весов и отслеживанию дополни-

тельных условий валидности этих данных, таких как границы допустимых значений, стабиль-

ность веса, функции авто нуля и другим.

Другая группа модулей, таких как модули обслуживания индикации, клавиатуры, часов

реального времени, поддержки периферийных устройств, протоколов обмена, драйверов прин-

тера и форм печати, основных и дополнительных меню, выполняет сервисные функции и не

участвует в вычислении весовых данных.

Программное обеспечение (далее – ПО) весового индикатора CI-200A является встро-

енным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на

дисплее индикатора при его включении. Защита от несанкционированного доступа к настрой-

кам и данным измерений обеспечивается защитной пломбой. Защитная пломба (рис. 3б) огра-

ничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано

без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения спе-

циализированного оборудования производителя.

Защита программного обеспечения прибора «Микросим» от непреднамеренных и

преднамеренных действий соответствует высокому уровню защиты по Р 50.2.077-2014.

Защита программного обеспечения CI-200A от непреднамеренных и преднамеренных

действий соответствует высокому уровню защиты по Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Идентификационное наименование ПО

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Программа М0601

CI-200A

Номер версии (идентификационный номер) ПО

Программа М0601

CI-200A

1.20, 1.21, 1.22

Цифровой идентификатор ПО

Программа М0601

CI-200A

Другие идентификационные данные, если имеются

Ох3С40

Лист № 6

Всего листов 9

Программное обеспечение приборов "Микросим" идентифицируется номером версии в формате

5.xx, где:

- хх - номер версии сервисного ПО, не участвующего в вычислении веса (метрологиче-

ски не значимая часть ПО). Данный номер версии может изменяться в диапазоне от 00 до 99.

Метрологические и технические характеристики

1. Класс точности весов по ГОСТ OIML R76-1-2011 … ……………………….. (III) средний

Значения максимальной (Max) и минимальной (Min) нагрузки, поверочного деления (e), дей-

ствительной цены деления (d), числа поверочных делений (n), интервалов взвешивания и

пределов допускаемой погрешности приведены в таблице 2.

Пределы допускаемой

погрешности при пер-

вичной поверке, кг

Таблица 2 – Метрологические характеристики весов

Мах,

Число пове-

(Max1/Max2), Мin, т

е = d,

рочных деле-

Интервалы взвешива-

ний, n

кгния, т

150,15

200,210

2000

0,210

600,420

800,450

3000

2000

(30/40) 0,2

Одноинтервальные весы

от 0,1 до 2,5 вкл.±2,5

3000св 2,5 до 10 вкл. ±5

св 10 до 15 вкл. ±10

от 0,2 до 5 вкл. ±5

от 5 до 20 вкл. ±10

от 0,2 до 5 вкл. ±5

3000 св. 5 до 20 вкл.± 10

св. 20 до 30 вкл.± 15

от 0,4 до 10 вкл.± 10

3000св. 10 до 40 вкл.± 20

св. 40 до 60 вкл.± 30

от 0,4 до 25 вкл.± 25

св. 25 до 80 вкл.± 50

Двухинтервальные весы

св. 0,2 до 5 вкл.±5

св. 5 до 20 вкл. ± 10

2000св. 20 до 40 вкл.±20

102000

от 0,2 до 5 вкл.±5

(30/60)0,2

203000

(60/80)

0,4

203000

501600

св. 5 до 20 вкл. ± 10

св. 20 до 40 вкл. ±20

св. 40 до 60 вкл. ± 30

от 0,4 до 10 вкл. ±10

св. 10 до 40 вкл. ±20

св. 40 до 60 вкл. ± 30

св. 60 до 80 вкл. ± 50

Лист № 7

Всего листов 9

Продолжение таблицы 2

(60/100)0,4

203000

от 0,4 до 10 вкл.± 10

св. 1 Одо 40 вкл. ±20 св.

40 до 60 вкл. ± 30

502000св. 60 до 100 вкл.± 50

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов до-

пускаемых погрешностей при первичной поверке.

Погрешность установки на нуль± 0,5 е;

Порог чувствительности 1,4 е;

Диапазон устройства выборки массы тары, % от Max от 0 до 100;

Диапазон рабочих температур ГПУ весов, °С:

- с датчиками С16Аот минус 50 до плюс 50;

- с датчиками WBK, класса С3от минус 40 до плюс 50;

- с датчиками QS, ZSот минус 10 до плюс 40;

- с датчиками HM9 и BM14от минус 30 до плюс 40.

Диапазон рабочих температур индикаторов весов, °С:

- для прибора весоизмерительного «Микросим» (0601) от минус 35 до плюс 40;

- для прибора весоизмерительного CI-200A от минус 10 до плюс 40.

Параметры электрического питания от сети переменного тока:

- напряжение, Вот 187 до 242;

- частота, Гц от 49 до 51;

- потребляемая мощность, В·А, не более 15.

Время прогрева весов до рабочего состояния, мин, не менее 10.

Количество датчиков, шт. от 4 до 10.

Срок службы, лет, не менее 8.

0,92.

20.

от 4 до 24;

от 2,5 до 4.

Вероятность безотказной работы весов за 2000 часов, не менее

Масса весов, т, не более

Габаритные размеры грузоприёмного устройства, м:

- длина

- ширина

Размеры ГПУ и значения Мах (Max1/Max2) приведены в таблице 3.

30, 40

(15/30), (30/40)

60, 80

(30/60), (60/80)

3; 3,2; 4

80, 100,

(60/80), (60/100)

3; 3,2; 4

Таблица 3 - Значения Max и размеров ГПУ

№Max (Max1/Max2), тДлина ГПУ весов, м

Ширина ГПУ

весов, м

2,5; 3

4; 5,8; 6; 6,5; 8; 11,6

5,8; 6; 6,17; 6,5; 8; 9; 11,6; 12; 12,34;

12,5; 13; 14; 15, 15,5; 16; 16,6; 17; 17,4;

18; 18,14.

8; 9; 11,6; 12; 12,34; 12,5; 13; 14; 15,

15,5; 16; 16,6; 17; 17,4; 18; 18,14; 18,5;

19,5; 20; 21,6; 22; 22,4; 23,2; 24.

11,6; 12; 12,34; 12,5; 13; 14; 15, 15,5;

16; 16,6; 17; 17,4; 18; 18,14; 18,5; 19,5;

20; 21,6; 22; 22,4; 23,2; 24.

Лист № 8

Всего листов 9

Знак утверждения типа

наносится фотохимическим способом на маркировочную пластину (заводскую таблич-

ку), закрепленную на металлоконструкции ГПУ рядом с кабельным ящиком, и на эксплуатаци-

онную документацию типографским способом.

Комплектность средства измерений

Состав базовой и дополнительной комплектностей весов приведены в таблицах 4 и 5

соответственно.

№

Наименование

Примечание

Грузоприемное устройство весов (ГПУ)

Весоизмерительный датчик

4…10

Коробка соединительная

1..2

1 экз.

Таблица 4 - Базовая комплектность весов

Количест-

во шт

1 ком-

плект

Число ГПП* от 1 до 4

Индикатор (прибор весоизмерительный)

10…100

1 экз.

Кабель, м

Паспорт

Руководство по эксплуатации на прибор ве-

соизмерительный (индикатор)

В зависимости от мо-

дификации весов

М0601 или CI-200A

В зависимости от мо-

дификации весов

Примечание

Таблица 5 - Дополнительная комплектация

№Наименование

Колич

ст-

во шт.

41..2

1 шт.

Компьютер, принтер, источник бесперебой-

ного питания

2 Программа учета грузов 1

3 Кабель для связи с компьютером 1

Преобразователи интерфейса RS-232-RS485;

RS-232-USB;

5Устройство грозозащиты1

6Вторичный дисплей1 экз.

Блок источника резервированного питания с

аккумулятором

8Комплект закладных деталей фундамента

1 ком-

плект

Рама опорная металлическая с торцевыми

модулями под пандусы

10Пандус металлический1 компл.

Для установки весов

на дорожные плиты

В комплекте 4 шт.

Поверка

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть

1. Метрологические и технические требования. Испытания».

Лист № 9

Всего листов 9

Основные средства поверки - гири класса точности М

1-2

по ГОСТ OIML R 111-1-2009. «Гири

классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3/ Метрологические и технические требования».

Сведения о методиках (методах) измерений

Методика измерений массы описана в пункте 2.1.5 «Устройство и работа» документа

ТПКД.109.001 ПС «Весы автомобильные неавтоматического действия ВАТП. Паспорт».

Нормативные и технические документы, устанавливающие требования к весам автомо-

бильным неавтоматического действия ВАТП

1. ГОСТ OIML R76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и

технические требования. Испытания»;

2. ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государст-

венная поверочная схема для средств измерения массы»;

3. ТУ 4274-290-11570077-2014 «Весы автомобильные неавтоматического действия типа ВАТП.

Технические условия»

Изготовители

Общество с ограниченной ответственностью «Точка подъёма» (ООО «Точка подъёма»),

г. Армавир, Краснодарский край

Юридический адрес: 352900,РФ, Краснодарский край, г. Армавир, ул. Карла Маркса, 199,

Тел/факс (861-37) 7-09-60;

Фактический адрес: г. Армавир, Промзона 16.

E-mail:

point-r@mail.ru

, Сайт:

www.point-07.ru

Индивидуальный предприниматель Богданов Александр Ильич

Адрес: 352900,РФ, Краснодарский край, г. Армавир, ул. Володарского, 90, кв. 42.

Фактический адрес: г. Армавир, Промзона 16.

Испытательный центр

Государственный центр испытаний средств измерений ФБУ «Краснодарский ЦСМ»

Россия, 350040, г. Краснодар, ул. Айвазовского, д. 104а. Тел.: (861)233-76-50, факс 233-85-86.

Аттестат аккредитации ГЦИ СИ ФБУ «Краснодарский ЦСМ» по проведению испытаний

средств измерений в целях утверждения типа № 30021-10 от 30.04.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«_____» __________2015 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
7065-79	Весы бытовые	ВНД-5	Завод "Прибордеталь", г.Орехово-Зуево	1 год (ГОСТ 8.002-71)	Перейти
715-70	Весы технические лабораторные	ВЛТК-10кг, ВЛТК-10кг-1, ВЛТК-20кг-1 ВЛТК-50кг-1	Нет данных	1 год (ГОСТ 8.002-71)	Перейти
14806-95	Весы электронные платформенные	A (200A-5000A), D (300D)	Фирма "CAS Corporation Ltd.", Корея	1 год	Перейти
17461-98	Весы	GM	Фирма "Sartorius" AG, Германия	1 год	Перейти
41041-09	Весы автомобильные тензометрические	ТВА	ООО НПП "Техноваги", Украина, г.Львов	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуВесы автомобильные неавтоматического действия ВАТПГРСИ 60727-15

Заказать поверку
Весы автомобильные неавтоматического действия ВАТП
ГРСИ 60727-15
