Номер госреестра:
60710-15
Наименование СИ:
Весы вагонные
Обозначение типа:
DGW-1
Производитель:
Фирма "Schenck Process GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 7 шт. с зав.№ 13…18, 20
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58810
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы вагонные DGW-1
Назначение средства измерений
Весы вагонные DGW-1 (далее – весы) предназначены для повагонного статического
измерения массы порожних и груженых вагонов с сухими сыпучими, твердыми, а также
жидкими грузами.
Описание средства измерений
Принцип действия весов основан на преобразовании деформации упругих элементов
весоизмерительных тензорезисторных датчиков (далее – датчик), возникающей под действием
силы тяжести взвешиваемого груза, в аналоговый выходной электрический сигнал,
изменяющийся пропорционально массе груза. Далее сигнал поступает в терминал (со
встроенным устройством обработки аналоговых данных), в котором сигнал обрабатывается,
для отображения на цифровом табло результатов взвешивания в единицах массы.
Результаты взвешивания и значение массы груза индицируются на цифровом дисплее,
расположенном на передней панели терминала вместе с функциональной клавиатурой,
предназначенной для управления процессом взвешивания.
Конструктивно весы состоят из грузоприемного устройства (trial – ГПУ), имеющего
от одной до шести весовых платформ с датчиками типа WBK, с регистрационным номером в
Госреестре СИ 56685-14 (модель WBK-50), производства фирмы «CAS Corporation»,
Республика Корея, или типа МВ 150, с регистрационным номером в Госреестре СИ 44780-10
(модификации МВ 150-(60)-С3), производства ЗАО ВИК «Тензо-М», или типа МВ с
регистрационным номером в Госреестре СИ 53637-13 (модификации МВ50-50-D1), с
установочной оснасткой, производства ЗАО ВИК «Тензо-М», терминала DISOMAT Tersus,
регистрационный номер в Госреестре СИ 53571-13, производства фирмы «Schenck Process
GmbH», Германия, и внешних электронных устройств (компьютера или принтера) со
встроенным программным обеспечением (ПО).
Информация о массе взвешиваемого груза по защищенному последовательному
интерфейсу (интерфейс обмена информации) RS-232С, RS-485 может быть передана на
внешние устройства (ПЭВМ, принтер и т.п.).
ПО терминала позволяет осуществлять взвешивание в статическом режиме,
формирование протоколов измерения массы вагонов . На дисплей выводится статус процесса
взвешивания, порядковый номер взвешиваемого вагона.
Результаты измерений выводятся на дисплей компьютера. Управление весами
осуществляется с помощью функциональных клавиш терминала или с помощью компьютера.
В весах предусмотрены следующие устройства и функции в соответствии с
ГОСТ OIML R 76-1
–
2011:
- устройство индикация отклонения от нуля (п. 4.5.5.);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);
- устройство слежения за нулем (п. Т.2.7.3);
- устройство тарирование (п. Т.2.7.4).
В весах предусмотрено устройство сигнализации о перегрузке.
Весы имеют обозначение DGW-1/Х,
где Х – тип датчиков: 1 - WBK-50; 2 - МВ 150-(60)-С3; 3 - МВ50-50-D1.
Общий вид весов и терминала представлен на рисунках 1 - 2.
Лист № 2
Всего листов 5

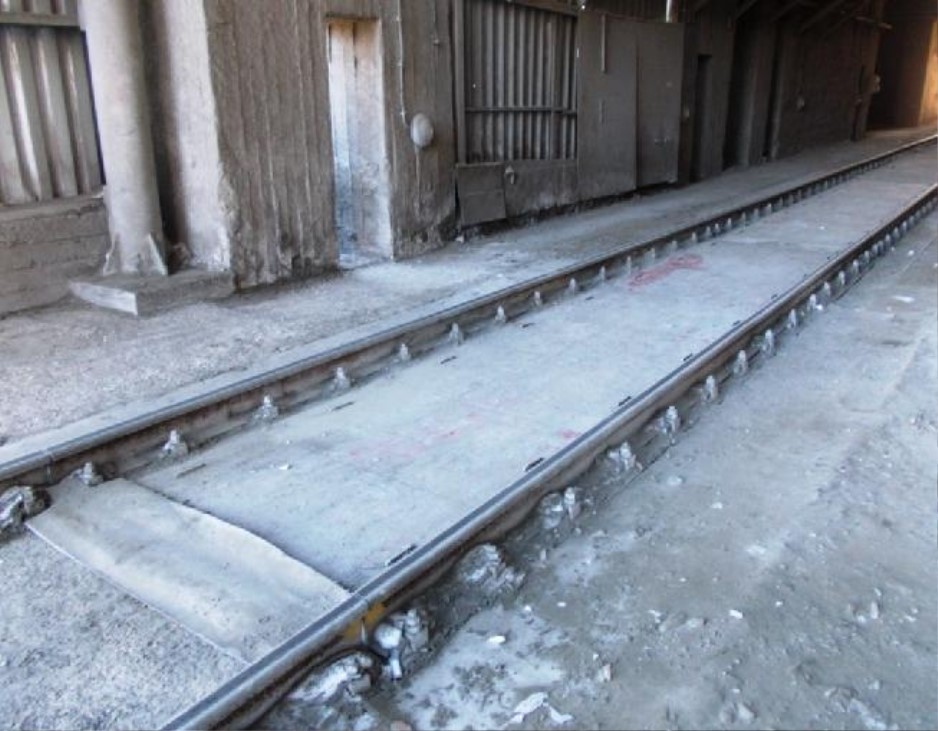

Рисунок 1 - Общий вид весов

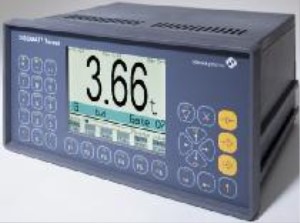

Рисунок 2 - Общий вид терминала DISOMAT Tersus
Программное обеспечение
Программное обеспечение (далее – ПО) приборов является встроенным и делится на
метрологически значимое и метрологически незначимое.
ПО не может быть модифицировано, загружено или прочитано через какой-либо
интерфейс после загрузки. Доступ к изменению метрологически значимых параметров
осуществляется только в сервисном режиме, вход в который защищен административным
паролем и невозможен без применения специализированного оборудования производителя.
Лист № 3
Всего листов 5
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее терминала при включении дозатора в сеть или может быть вызван через меню ПО
терминала.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
*-
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОVxG 20450
Номер версии (идентификационный номер) ПО Vxx2045y
Цифровойидентификатор(контрольная сумма)
метрологически значимой части ПО
Алгоритм вычисления цифрового идентификатора ПО*-
где - х = A-Z y = 0-9
* - Данные недоступны, так как данное ПО не может быть модифицировано,
загружено или прочитано через какой-либо интерфейс после опломбирования
Конструкция весов обеспечивает полное ограничение доступа к метрологической
части ПО и измерительной информации. Уровень защиты ПО и измерительной информации
от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Метрологические и технические характеристики
Класс точности по ГОСТ OIML R 76-1–2011средний (III).
Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления
(d), поверочного интервала (е), числа поверочных интервалов (n), диапазона взвешивания и
пределов допускаемой погрешности при первичной поверке (mpe) приведены в таблице 2.
Таблица 2
Модификация
DGW -1/1,
DGW -1/2
3000
DGW -1/3
1000
Мах, Min,
т т
d и е, Диапазон взвешивания,
кгт
Пределы
допускаемойЧисло
погрешности поверочных
при первичной интервалов
поверке (mpe),(n)
кг
150150
1002100
От 1 до 25 включ.± 25
Св. 25 до 100 включ.± 50
Св. 100 до 150 включ.± 75
От 2 до 50 включ.± 50
Св. 50 до 100 включ. ± 100
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов
допускаемых погрешностей при первичной поверке.
Диапазон выборки массы тары (Т
–
), % от Maxот 0 до 100
Влияние устройства установки нуля на результат взвешивания, кг 0,25е
Предельная нагрузка (Lim), % от Max, не более 150
Показания индикации массы, кг, не более Мах+9е
Диапазон установки на нуль и слежения за нулём (суммарный), % от Max 4
Диапазон первоначальной установки нуля, % от Max 20
Время прогрева весов, мин 30
Длина линии связи между ГПУ терминалом, м, не более
Диапазон рабочих температур весов,
°
С
250
от минус 30 до плюс 40
Лист № 4
Всего листов 5
+
22
220
-
33
50 ± 1
600
от 1 до 2
Параметры электрического питания от сети переменного тока:
- напряжение, В
- частота, Гц
Потребляемая мощность, В
×
А, не более
Количество грузоприёмных платформ, шт.
Габаритные размеры весовой платформы, мм:
- длина
- ширина
Масса весовой платформы, кг
Средний срок службы, лет
от 14000 до 15500
от 1800 до 1895
от 4000 до 12000
15
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность средства измерений
1 Весы - 1 шт.
2 Руководство по эксплуатации - 1 экз.
Поверка
весов в режиме статического взвешивания производится по ГОСТ OIML R 76-1–2011 «Весы
неавтоматического действия. Часть 1. Метрологические и технические требования.
Испытания» (приложение ДА. Методика поверки).
Основные средства поверки - гири класса М
1-2
по ГОСТ OIML R 111-1-2009.
Сведения о методиках (методах) измерений
изложены в документе «Весы вагонные DGW-1, заводские №№ 13, 14, 15, 16, 17, 18, 20.
Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к весам DGW -1
1 ГОСТ OIML R 76-1–2011 «Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания».
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения
массы».
3 Техническая документация изготовителя.
Изготовитель
Фирма «Schenck Process GmbH», Германия
Pallaswiesenstrasse 100, 64293 Darmstadt, Germany.
Tel: 49 - (0 6151/321028
Fax: 49 - (0 6151/321172
Лист № 5
Всего листов 5
Заявитель
Общество с ограниченной ответственностью «Шенк Процесс РУС»
(ООО «Шенк Процесс РУС») , г. Москва
Адрес: 105082, Москва ул. Бакунинская, д.71 стр. 10
Тел.: (495) 981 12 68, Факс: (499) 272-22-74
E-mail:
http:
Испытательный центр
Государственный центр испытаний средств измерений ООО КИП «МЦЭ»
125424, г. Москва, Волоколамское шоссе, стр. 8
Тел.: (495) 491 78 12, (495) 491 86 55
E-mail:
,
Аттестат аккредитации ГЦИ СИ ЗАО КИП «МЦЭ» по проведению испытаний средств
измерений в целях утверждения типа № 30092-10 от 01.05.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»__________2015 г.
