Блоки связи с датчиками давления БС-ДД-1
Назначение средства измерений
Блоки связи с датчиками давления БС-ДД-1 (далее БС-ДД-1) предназначены для
измерений и преобразований напряжения постоянного тока поступающего с датчиков давления
в цифровой код и передачи его в аппаратуру микропроцессорной системы управления и
диагностики МПСУиД по двум линиям связи RS-485.
Описание средства измерений
Принцип действия БС-ДД-1 основан на измерении и преобразовании напряжения
постоянного тока в цифровой код с помощью аналого-цифрового преобразователя. БС-ДД-1
имеет 2 канала обработки информации. После обработки результат преобразования передается
по запросу внешнего устройства через преобразователь интерфейса в линию связи RS-485.
БС-ДД-1 состоит из модуля, конструктивно собранного на печатной плате, которая
монтируется внутри металлического корпуса, имеющего приливы с отверстиями для крепления
к месту установки. На корпусе БС-ДД-1 расположены следующие разъемы: «ЛИНИЯ Х1» для
подключения к линии связи RS-485; «ПИТАНИЕ Х2» для подключения питания БС-ДД-1;
«ДАТЧИКИ Х3» для подключения датчиков давления.
Общий вид БС-ДД-1 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

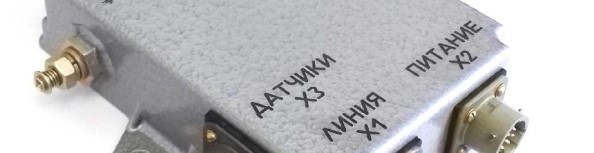

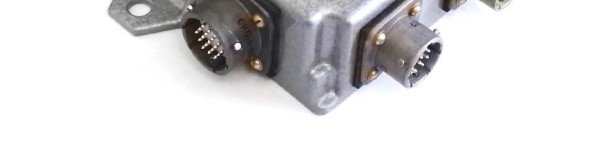

Рисунок 1 - Общий вид БС-ДД-1
Лист № 2
Всего листов 4
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Конструкция БС-ДД-1 обеспечивает ограничение доступа с целью предотвращения
несанкционированной настройки и вмешательства, которые могут привести к искажению
результатовизмерений.Обеспечиваетсяпломбированиекорпусаметодомнаклейки
пластиковой разрушающейся пломбы на винт крепления крышки корпуса БС-ДД-1.
Программное обеспечение
Программное обеспечение (далее ПО) БС-ДД-1 содержит процедуры преобразования
напряжения в код и обмена данными по линиям связи.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные признаки ПО
Идентификационные данные (признаки)
Наименование ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
Программа «BS_DD.a90»
BS_DD.a90
Не ниже 6
Метрологические и технические характеристики
от 0,5 до 5,5
±1,5
±0,5
Значение
5,5
Таблица 2 - Метрологические характеристики
Наименование характеристики
Диапазон измерений входного напряжения постоянного тока от
датчиков давления, В
Нормирующее значение напряжения, В
Пределы основной приведенной погрешности измерений входного
напряжения постоянного тока, %, не более
Пределы дополнительной приведенной погрешности измерений
входного напряжения постоянного тока при работе за пределами
нормальных условий, %, не более
Лист № 3
Всего листов 4
Значение
от 45 до 55
7
6
2
35
130
150
0,5
Таблица 3 – Основные технические характеристики
Наименование характеристики
Параметры электрического питания:
– напряжение постоянного тока, В
Потребляемая мощность, Вт, не более
Максимальное количество подключаемых датчиков давления, шт.
Количество каналов связи RS-485, шт.
Габаритные размеры средства измерений, мм, не более
– высота
– ширина
– длина
Масса, кг, не более
Условия эксплуатации:
– температура окружающей среды, ºС
– относительная влажность при температуре 25 ºС, %, не более
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
от – 40 до +60
98
20
250000
Знак утверждения типа
наносится на лицевую часть корпуса БС-ДД-1 лазерным способом, а также на титульный лист
паспорта 06Б.08.00.00 ПС.
Комплектность средства измерений
Руководство по эксплуатации
06Б.08.00.00 РЭ
1экз.
2)
Таблица 4 – Комплектность БС-ДД-1
Наименование
Блок связи с датчиками давления БС-ДД-1
Обозначение
06Б.08.00.00
Количество
1 шт.
1 экз.
1)
1 экз.
Паспорт 06Б.08.00.00 ПС
Методика поверки
06Б.08.00.00 МП
с изменением № 1
1)
– по заявке потребителя
2)
– допускается поставлять 1 экз. в один адрес отгрузки
Поверка
осуществляется по документу 06Б.08.00.00 МП с изменением № 1 «ГСИ. Блоки связи с
датчиками давления БС-ДД-1. Методика поверки», утвержденному ФБУ «УРАЛТЕСТ»
22.08.2018 г.
Основные средства поверки:
-Рабочийэталонединицынапряженияпостоянноготока3разрядапо
ГОСТ Р 8.027-2001
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт БС-ДД-1.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к блокам связи с
датчиками давления БС-ДД-1
ГОСТ 8.027-2001 «Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы»
Технические условия 06Б.08.00.00 ТУ Блок связи с датчиками давления БС-ДД-1
Лист № 4
Всего листов 4
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
САУТ» (ООО «НПО САУТ»)
ИНН 6659017039
Адрес: 620027, г. Екатеринбург, ул. Челюскинцев, 15, оф.220
Телефон/факс: (343) 358-41-81
Web-сайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение"Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Свердловской области"
ИНН 6662005668
Адрес: 620990, г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон: (343) 350-40-81
Web-сайт:
E-mail:
Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств
измерений в целях утверждения типа № 30058-13 от 21.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
