Датчик EUTEC alpha CON500, ГРСИ 60699-15

Смотреть ГРСИ
60698-15

Номер госреестра:

60699-15

Наименование СИ:

Датчик

Обозначение типа:

EUTEC alpha CON500

Производитель:

Фирма "Eutech Instruments Pte Ltd.", Сингапур

Межповерочный интервал:

1 год

Сведения о типе СИ:

Заводской номер

Заводской номер:

на 6 шт. с зав.№ 723230, 723232, 723241, 723244, 781731, 781725

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 58799

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики EUTEC alpha CON500

Назначение средства измерений

Датчики EUTEC alpha CON500 предназначены для измерения удельной электрической

проводимости (УЭП) и температуры (Т) при контроле технологической воды.

Описание средства измерений

Датчики EUTEC alpha CON500 (далее - датчики) являются стационарными автоматически-

ми приборами непрерывного действия.

Принцип действия датчика:

- по измерительному каналу УЭП – кондуктометрический;

- по измерительному каналу температуры - платиновый термометр сопротивления.

Данные о температуре используются для термокомпенсации результатов измерений УЭП

Датчик является стационарным прибором и конструктивно состоит из первичных измери-

тельных преобразователей (кондуктометрического электрода и температурного датчика) и блока

управления.

Датчик обеспечивает выполнение следующих основных функций:

- непрерывное измерение удельной электрической проводимости и температуры;

- термокомпенсацию результатов измерений удельной электрической проводимости;

- отображение результатов измерений на дисплее;

- формирование унифицированного выходного аналогового токового сигнала постоянного

тока (4 – 20) мА.

Внешний вид датчиков приведен на рисунке 1.

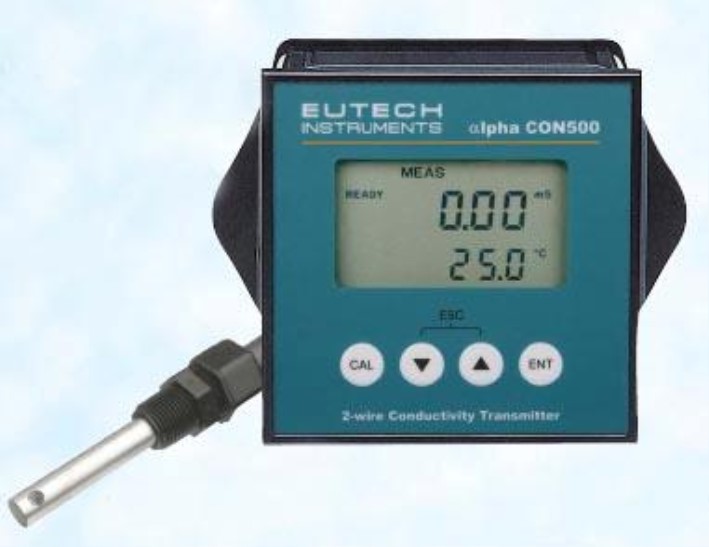

Рисунок 1 – Датчик EUTEC alpha CON500

Лист № 2

Всего листов 5

Программное обеспечение

Датчики имеют встроенное программное обеспечение, разработанное изготовителем специ-

ально для решения задач измерения удельной электрической проводимости и температуры (Т).

Встроенное программное обеспечение обеспечивает следующие основные функции:

- обработку и передачу измерительной информации от первичных измерительных преобра-

зователей;

- отображение результатов измерений на дисплее;

- формирование выходного аналогового сигнала (4 - 20) мА;

- самодиагностику аппаратной части датчика;

- проведение градуировки датчика.

ПО датчика идентифицируется посредством вывода на дисплей номера версии при включе-

нии электрического питания датчика.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Значение

Примечания:

- номер версии ПО должен быть не ниже указанного в таблице;

* - недоступен, вследствие защиты встроенного ПО от чтения и записи, а также отсутствия техни-

ческой возможности определения контрольной суммы ПО при эксплуатации.

Прошивка датчика EUTEC alpha CON500

1.01

Недоступен *

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

Другие идентификационные данные (если имеются)

Влияние встроенного программного обеспечения учтено при нормировании метрологиче-

ских характеристик датчиков.

Датчики имеют защиту встроенного программного обеспечения от преднамеренных или не-

преднамеренных изменений. Уровень защиты - средний по Р 50.2.077—2014.

Метрологические и технические характеристики

1) Диапазоны измерений, пределы допускаемой погрешности и номинальная цена единицы

наименьшего разряда погрешности приведены в таблице 2

Таблица 2

Измерительный канал

Диапазоны

измерений

Пределы допускаемой

абсолютной погрешности

2 мкСм/см

Номинальная

цена едини-

цы наи-

меньшего

разряда

0,01 мкСм

4 мкСм/см

0,1 мкСм

30 мкСм/см

1 мкСм

Удельная электрическая

проводимость (УЭП)

От 1,0 до 19,99

мкСм/см

От 1,0 до 199,9

мкСм/см

От 1,0 до 1999

мкСм/см

От 0,0 до 10,00 мСм/см

От 0,0 до 19,99 мСм/см

От 0,0 до 199,9 мСм/см

0,2 мСм/см

0,5 мСм/см

2,0 мСм/см

0,01 мСм

0,1 мСм

Измерительный канал

Диапазоны

измерений

Пределы допускаемой

абсолютной погрешности

Температура (Т)

От 0 до 100 °С

0,5°С

Лист № 3

Всего листов 5

Номинальная

цена едини-

цы наи-

меньшего

разряда

0,1 °С

2) Изменение показаний датчика за 8 ч непрерывной работы, в долях от пределов допус-каемой

погрешности, не более 0,3 3)

Время прогрева датчика, мин, не более 1

4) Функция преобразования для унифицированного выходного токового сигнала (4-20) мА

должна иметь вид:

вых

вх

,(1)

где

вых

- значение выходного унифицированного токового сигнала, мА;

- значение выходного унифицированного токового сигнала, соответствующее

нижнему пределу диапазона показаний УЭП, мА;

- коэффициент преобразования,

16/C

(

- верхняя граница диапазона пока-

заний УЭП мкСм/см или мСм/см);

вх

- значение УЭП на входе датчика, мкСм/см или мСм/см.

5) Питание датчика осуществляется от источника постоянного тока в диапазоне напряже-

ний от 12 до 24 В.

6) Потребляемая электрическая мощность, Вт, не более600

7) Габаритные размеры, мм, не более:

- высота96

- ширина96

- длина66

8) Масса, кг, не более 0,21

9) Средний срок службы, лет10

10) Средняя наработка на отказ, ч 20 000

Условия эксплуатации

от 0 до плюс 100

- диапазон температуры окружающей среды,

- относительная влажность окружающего воздуха при

температуре 25

С, %, не более

- диапазон атмосферного давления, кПа

от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится на табличку на задней панели блока управления и на ти-

тульный лист Руководства по эксплуатации.

Лист № 4

Всего листов 5

Комплектность средства измерений

Комплект поставки датчика приведен в таблице 3.

Таблица 3

Наименование

Блок управления

Кондуктометрический электрод

Температурный датчик

Комплект принадлежностей

Руководство по эксплуатации

Методика поверки МП-242-1593-2013

Количество

1 шт.

по заказу

1 экз.

Поверка

осуществляется по документу МП-242-1539-2013 «Датчики EUTEC alpha CON500. Методика по-

верки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»

«12» мая 2013 г.

Основные средства поверки:

- кондуктометр лабораторный автоматизированный «КЛ-4 Импульс», 5Ж2.840.047ТУ,

диапазон измерений удельной электропроводности от 1·10

-6

до 150 См/м;

- эталонные растворы (водные растворы КCl) удельной электрической проводимости 2-ого

разряда с относительной погрешностью не более 1%;

- термометр лабораторный электронный ЛТ-300 по ТУ 42 1198-041-44229117-10, диапазон

измеряемых температур от минус 50 до 300 ºС, погрешность в диапазоне от минус 50 до 199,99 ºС

± 0,05 ºС.

Сведения о методиках (методах) измерений

Методика измерений приведена в документе «Датчики EUTEC alpha CON500. Руководство

по эксплуатации».

Нормативные и технические документы, устанавливающие требования к датчикам EUTEC

alpha CON500

1 ГОСТ 22729-84 Анализаторы жидкостей ГСП. Общие технические условия.

2 ГОСТ 22171-90 Анализаторы жидкости кондуктометрические лабораторные. Общие тех-

нические условия.

3 ГОСТ 8.457-2000 Государственная система обеспечения единства измерений. Государст-

венная поверочная схема для средств измерений удельной электрической проводимости жидко-

стей.

4 ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государст-

венная поверочная схема для средств измерений температуры.

5 ГОСТ Р 8.722-2010 Государственная система обеспечения единства измерений. Анализа-

торы жидкости кондуктометрические. Методика поверки.

6 Техническая документация изготовителя «Eutech Instruments Pte Ltd», Сингапур.

Лист № 5

Всего листов 5

Изготовитель

Фирма «Eutech Instruments Pte Ltd», Сингапур

Адрес: Blk 55, Ayer Rajah Crescent, #04-16/24 139949.

Заявитель

ООО «Праксэа Рус»

Адрес: 105064, г. Москва, ул. Земляной вал, д. 9, тел. (495) 788-34-50, факс (495) 788-34-51.

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»,

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01,

факс: (812) 713-01-14, e-mail:

info@vniim.ru

http://www.vniim.ru

Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испыта-

ний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«____»____________________2015 г.
