Рефрактометры автоматические цифровые J47, ГРСИ 60682-15
Номер госреестра:
60682-15
Наименование СИ:
Рефрактометры автоматические цифровые
Обозначение типа:
J47
Производитель:
Фирма "Rudolph Research Analytical", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
21.05.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58780
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Рефрактометры автоматические цифровые модели J47
Назначение средства измерений
Рефрактометры автоматические цифровые модели J47 (далее по тексту – рефрактомет-
ры) предназначены для измерений показателя преломления жидкостей на длине волны
λ=589,3 нм.
Описание средства измерений
Принцип действия рефрактометров основан на явлении полного внутреннего отраже-
ния и измерении критического угла при падении света на границу раздела двух сред с разными
показателями преломления. В качестве оптического измерительного элемента используется
призма из искусственного сапфира. При измерении образец исследуемой жидкости помещается
на поверхность призмы. Световой поток от монохроматического источника излучения (лазер-
ного светодиода), проходя через оптическую систему, отражается от границы раздела двух сред
под разными углами. Отраженные лучи проецируются на фотоприемное устройство, где анали-
зируется положение границы света и тени и полученная информация преобразуется в электри-
ческий сигнал. Электрический сигнал поступает в электронный блок прибора, где в соответст-
вии с записанным в памяти математическим алгоритмом происходит его преобразование. Ре-
зультаты измерений отображаются на сенсорном дисплее с подсветкой, размер дисплея
7,5 × 10 см. Ввод параметров и управление процессом измерений осуществляется через сенсоры
дисплея.
Рефрактометры обладают функцией автоматического приведения результата измере-
ний к нормальной температуре 20 ºС, а также дополнительной опцией приведения результата
измерений к температуре 25 ºС.
Конструктивно рефрактометры выполнены в моноблочном настольном стационарном
исполнении. Рефрактометры имеют встроенный модуль термостатирования измеряемой жидко-
сти, основанный на элементах Пельтье. В рефрактометрах предусмотрена возможность выпол-
нять измерения при температуре, заданной оператором. Также данные приборы позволяют
пользователю выбирать между измерением показателя преломления или измерением градусов
Brix (измерение по сахарозе).
Место нанесения знака утверждения типа

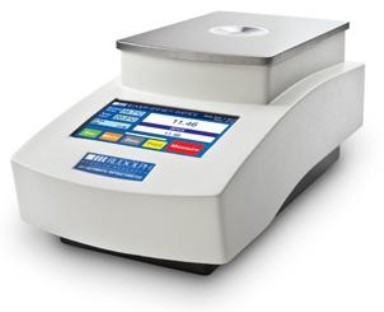

Рисунок 1 – Общий вид рефрактометров автоматических цифровых модели J 47
Лист № 2
Всего листов 4

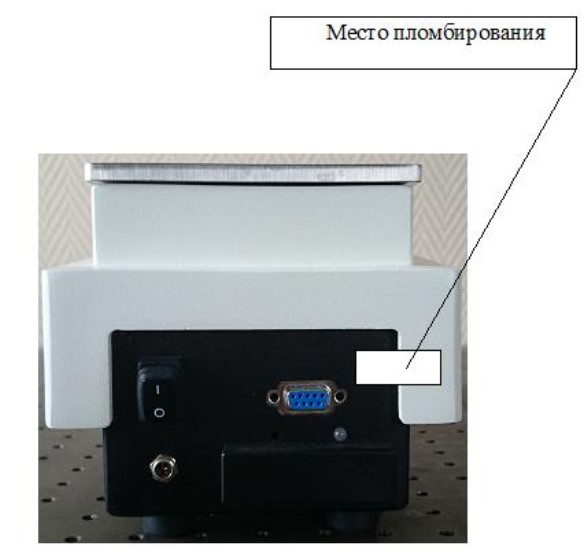

Рисунок 2 – Место пломбирования от несанкционированного доступа
Программное обеспечение
Рефрактометры имеют в своем составе программное обеспечение, встроенное в аппа-
ратное устройство средства измерений, разработанное для конкретной измерительной задачи,
осуществляющей измерительные функции, функции расчета величины показателя преломления
и функции индикации.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные (если имеются)
Значение
J-47
2.01.016-1.02.011
--
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Наименование характеристики прибора
Значение
0,00001
± 0,00006
Метрологические и технические характеристики
Таблица 2
1,32 - 1,53
Диапазон измерений показателя преломления, n
D
Дискретность показаний прибора по шкале показателя преломле-
ния
Пределы допускаемой абсолютной погрешности измерений пока-
зателя преломления, n
D
Рабочая длина волны, нм
Напряжение питания, В
Частота питания от сети, Гц
589,3
100 - 240
50/60
Лист № 3
Всего листов 4
125
310 × 155 × 130
4
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более
Масса, кг, не более
Условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при 25°С, %, не более
- атмосферное давление, кПа
15 - 25
80
84 - 106
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на кор-
пус прибора методом наклеивания.
Наименование
Комплектность средства измерений
Таблица 3
Рефрактометр
Сетевой кабель
Источник электропитания
Руководство по эксплуатации
Методика поверки МП 38.Д4-14
Флакон калибровочной жидкости
Количество,
шт
1
1
1
1
1
3
D
Поверка
осуществляется по документу МП 38.Д4-14 «ГСИ. Рефрактометры автоматические цифровые
модели J47. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 06 мая 2014 г.
Основные средства поверки:
Набор жидких мер показателя преломления РЖЭ-1, ГР СИ № 24513-03.
Основные метрологические характеристики:
Показатель преломления n
20
препарата при температуре 20 °С
-n-гептан1,385 - 1,388
-циклогексан1,425 - 1,428
-1,2-дихлорэтан1,443 - 1,446
-углерод четыреххлористый1,459 - 1,462
-бензол1,500 - 1,504
Пределы допускаемой абсолютной погрешности измерений показателя преломления
n
D
: ± 0,00003.
Сведения о методиках (методах) измерений
«Рефрактометр автоматический цифровой модели J47. Руководство по эксплуатации»,
глава 2.
Нормативные документы, устанавливающие требования к рефрактометрам автоматиче-
ским цифровым модели J47
ГОСТ 8.583-2011 «Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений показателя преломления».
Лист № 4
Всего листов 4
Изготовитель
Фирма «Rudolph Research Analytical», США
55 Newburgh Road
Hackettstown, NJ 07840 USA
Телефон: +1 973-584-1558
Факс: +1 973-584-5440
E-mail:
Заявитель
Общество с ограниченной ответственностью «Неолаб» (ООО «Неолаб»),
119034, г. Москва, 1-ый Обыденский переулок, д. 10
Телефон: +7 495-626-3076
Факс: +7 495-626-4514
E-mail:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»).
Адрес: 119361, г. Москва, ул. Озерная, д. 46.
Телефон/факс: (499) 792-07-03,
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств изме-
рений в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»_____________2015 г.
