Номер госреестра:
60681-15
Наименование СИ:
Датчики силы
Обозначение типа:
НЕТ 045
Производитель:
ОАО "НИИ физических измерений" (НИИФИ), г.Пенза
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.04.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58779
об утверждении типа средств измерений
Лист № 1
.
Всего листов 3
.
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики силы НЕТ 045
Назначение средства измерений
Датчики силы НЕТ 045 (далее - датчики) предназначены для измерения сил сжатий и
растяжений и преобразования их в электрический сигнал.
Описание средства измерений
Основным узлом датчика является чувствительный элемент (ЧЭ), состоящий из эле-
мента упругого, выполненного в виде полого цилиндра, на рабочей поверхности которого
крепятся тензорезисторы. Тензорезисторы соединены в мостовую схему Уитстона. Датчик
имеет элементы балансировки мостовой схемы (резисторы температурной компенсации нуля
и чувствительности). От механических повреждений ЧЭ защищен кожухом. Питание и съем
выходногосигналасдатчикаосуществляетсячерезразъем2РМГ14БПН4Ш1Е2
ГЕО.364.140ТУ, который соединен с датчиком кабельной перемычкой.
Передача усилий сжатия и растяжения на датчик осуществляется через резьбовые
соединения, для чего с одной стороны по оси датчика выполнена резьба М12×1-6Н, а с дру-
гой стороны - М12×1LH-6Н.
При приложении к датчику силы сжатия или растяжения происходит деформация
рабочей части упругого элемента. Деформация воспринимается тензорезисторами мостовой
схемы, в результате чего изменяется их электрическое сопротивление, что приводит к изме-
нению выходного сигнала. По величине выходного сигнала определяется величина прикла-
дываемой силы к датчику.
Питание датчика осуществляется от источника постоянного тока напряжением от 5
до 14 В.
Общий вид датчика силы НЕТ 045 приведен на рисунке 1, габаритные и установоч-
ные размеры – на рисунке 2.

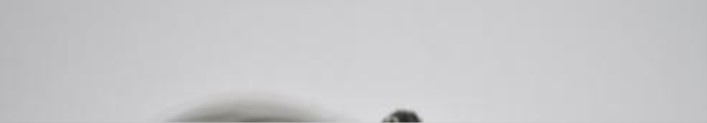

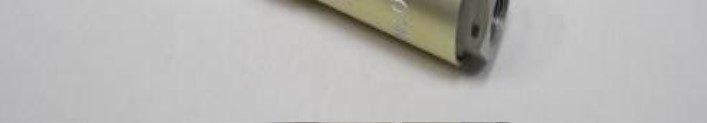

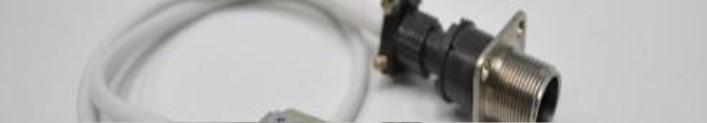

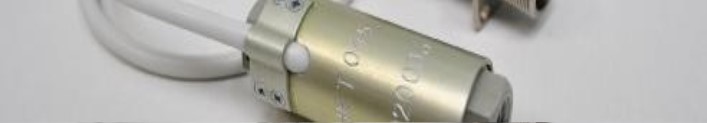

Рисунок 1 - Общий вид датчика силы НЕТ 045
Лист № 2
.
Всего листов 3
.

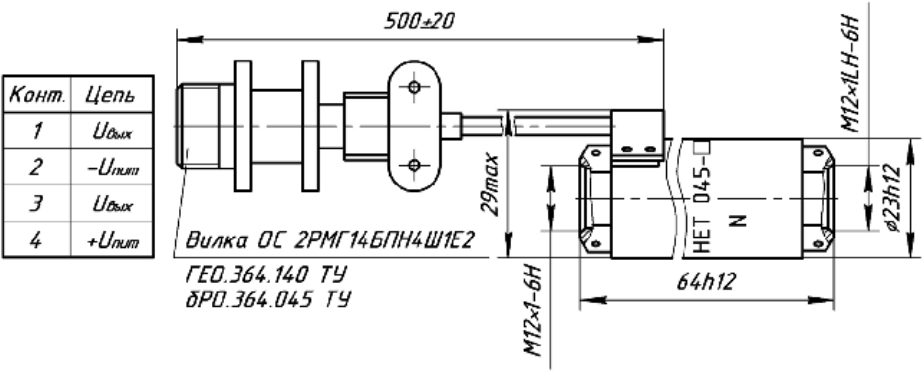

Рисунок 2 – Габаритные и установочные размеры датчика силы НЕТ 045
Метрологические и технические характеристики
0 – 500;
0 – 1800
от 699 до 742
от 679 до 721
от минус 0,4 до 0,4
от 0,75 до 1, 25
±0,25
64
(500 ± 20)
29
Диапазон измерений силы, Н:
- для исполнения НЕТ 045;
- для исполнения НЕТ 045-01
Входное сопротивление мостовой схемы, Ом
Выходное сопротивление мостовой схемы, Ом
Начальный коэффициент передачи, мВ/В
Рабочий коэффициент передачи от предела измерений,
мВ/В, без trial знака
Пределы приведенной погрешности измерений силы, %,
Габаритные и установочные размеры:
- высота датчика без кабельной перемычки, мм;
- длина кабельной перемычки мм;
- ширина датчика, мм, не более
- установочная внутренняя резьба датчика:
а) с одной стороны (со стороны крепления кабельной пе-
ремычки);
б) с другой стороны
Масса, кг, не более
М12×1-6Н
М12×1LН-6Н
0,12
Рабочие условия эксплуатации характеризуются:
- температурой воздуха от 15 до 35
°
С;
- относительной влажностью воздуха от 45 до 75 %;
- атмосферным давлением от 86 до 106 кПа (от 645 до 795 мм рт.ст.).
Примечание – При температуре воздуха выше 30
°
С относительная влажность не
должна превышать 70 %.
Знак утверждения типа
Знак утверждения типа наносится на титульных листах эксплуатационной докумен-
тации
Лист № 3
.
Всего листов 3
.
Комплектность средства измерений
В комплект поставки входят:
Датчик силы НЕТ 045;
Формуляр СДАИ.404179.030ФО;
Руководство по эксплуатации СДАИ. 404179.030РЭ;
Методика поверки СДАИ. 404179.030МП.
Поверка
осуществляется по документу СДАИ. 404179.030МП, утвержденному руководителем ЦИ СИ
ОАО «НИИФИ» 01.12.2014 г.
Средства поверки: тераомметр Е6-13А (погрешность измерений не более
±
2,5 %),
омметр цифровой Щ 34 (класс точности 0,02/0,005-0,5/0,1), источник питания постоянного
тока Б5-45 (погрешность ±(0,5 %U
уст
+ 0,1%U
max
)В) , прибор комбинированный цифровой
Щ 301 (класс точности (0,05/0,02 – 0,1/0,05), динамометр электронный переносной АЦДР-
5И-00 (погрешность измерений 0,1 %, Госреестр № 49465-12).
Сведения о методиках (методах) измерений
Методика измерений содержится в руководстве по эксплуатации
СДАИ.404179.030РЭ.
Нормативные и технические документы, устанавливающие требования к датчику
силы НЕТ 045
Технические условия СДАИ.404179.030ТУ.
Изготовитель
Открытое акционерное общество «Научно-исследовательский институт физических
измерений» (ОАО «НИИФИ»).
440026, г. Пенза, ул. Володарского, д. 8/10
Телефон: (8412) 56-55-63
Факс: (8412) 55-14-99
e-mail:
Испытательный центр
Центр испытаний средств измерений ОАО «НИИФИ» (ЦИ СИ ОАО «НИИФИ»).
Володарского ул., д.8/10, г. Пенза, Российская Федерация, 440026
Телефон: (8412) 56-26-93 Факс: (8412) 55-14-99
Аттестат аккредитации ОАО «НИИФИ» по проведению испытаний средств
измерений в целях утверждения типа № 30146-14 от 06.03.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.
С.С. Голубев
«_____»______________2015 г.
