Номер госреестра:
60666-15
Наименование СИ:
Твердомеры
Обозначение типа:
ИТБ
Производитель:
ООО "Метротест", г.Нефтекамск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.05.2020
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58763
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Твердомеры ИТБ
Назначение средства измерений
Твердомеры ИТБ (далее – твердомеры) предназначены для измерений твердости
металлов и сплавов по методу Бринелля.
Описание средства измерений
Принцип действия твердомеров основан на внедрении индентора особой формы и
твердости в поверхность образцов с регламентированной нагрузкой и определении размеров
полученного отпечатка (визуально или с помощью программного обеспечения) с последующим
расчетом твердости по выбранному методу.
В стандартном исполнении твердомер выпускается с ручным управлением и аналоговым
отсчетным устройством.
Твердомеры могут быть оснащены электромеханическим приводом нагружения
образца, тензодатчиком определения усилия нагружения на образец, контроллером с
программным обеспечением для осуществления автоматического проведения испытаний
(автоматический контроль с обратной связью за усилием нагружения) и расчета твердости
образца. Измеряемые параметры обрабатываются компьютером (микропроцессором) и
выводятся на экран монитора (дисплей твердомера). Конструкция корпуса твердомеров
обеспечивает ограничение доступа к определенным частям в целях предотвращения
несанкционированной настройки и вмешательства, которые могут привести к искажению
результатов нагружений и измерений.
Система управления и обработки результатов испытания твердомеров имеет ряд
служебных функций, позволяющих потребителю использовать дополнительные устройства и
приборы(окулярныемикрометры,окулярныекамеры,микропринтеры,ПК,
электромеханический привод и др.) для расширения круга решаемых практических задач.
Твердомеры выпускаются в нескольких модификациях различающихся способом
измерений твердости, реализуемыми усилиями нагружения, способом управления, видом
отсчетного устройства, наличием внешних подключаемых устройств, габаритными размерами,
массой.
Модификации ИТБ-М выпускаются с ручным управлением и аналоговым отсчетным
устройством.
Модификации ИТБ-А выпускаются с автоматическим управлением и аналоговым
отсчетным устройством.
Модификации ИТБ-ММ выпускаются с ручным управлением и микропроцессорным
блоком обработки данных.
МодификацииИТБ-АМвыпускаютсясавтоматическимуправлениеми
микропроцессорным блоком обработки данных.
Модификации ИТБ-МФ выпускаются с микропроцессорным блоком и фотосенсорной
приставкой обработки данных.
Модификации ИТБ-МЖ выпускаются с микропроцессорным блоком и ЖК-окулярной
приставкой обработки данных.
МодификацииИТБ-АМПКвыпускаютсясавтоматическимуправлением,
микропроцессорным блоком и обработкой данных на ПК.
Структура обозначения модификаций: ИТБ-ХХХХ-YZWПК, где:
ИТБ – твердомер для исследований по методу Бринелля; ХХХХ – наибольшее предельное
усилие нагружения (612,9 Н, 29420 Н); Y – способ нагружения, снятия нагрузки и
переключения револьверной головки (М - ручное, А - автоматическое); Z – микропроцессорный
блок обработки и сбора данных испытания (М); W – внешние подключаемые устройства
Лист № 2
Всего листов 4
(Ф - фотосенсорная приставка, Ж - жидкокристаллическая окулярная приставка); ПК –
персональный компьютер, служащий для обработки данных, полученных с твердомера.
Общий вид твердомеров представлен на рисунке 1.

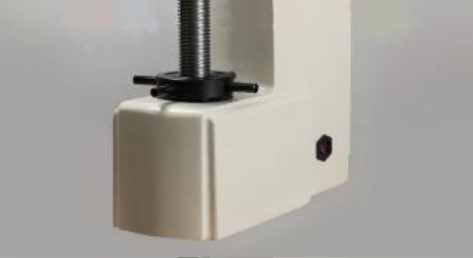

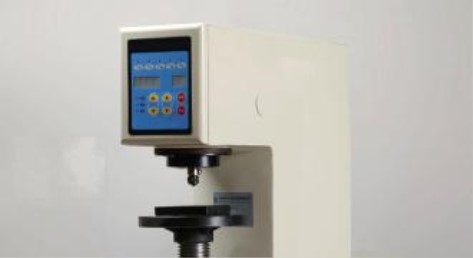

Рисунок 1. Общий вид твердомеров ИТБ-АМ.
Программное обеспечение
Программное обеспечение, устанавливаемое в блок управления с загрузочного диска,
позволяет задавать параметры измерительного цикла и производить статистическую обработку
результатов измерений. Идентификационные данные ПО представлены в таблице 1.
Таблица 1. Идентификационные данные ПО твердомеров.
Идентификационные данныеЗначение
Идентификационное наименование ПОМTest
Другие идентификационные признаки ИТ
Номер версии1.ХХ*
Контрольная сумма исполняемого кода E185ABСD
Алгоритм вычисления контрольной суммы CRC 32
* - 1 – метрологически значимая часть, относительная погрешность нагружения (1-1,0 %); ХХ –
метрологически незначимая часть, год разработки ПО последние 2 цифры.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений –
средний по Р 50.2.077-2014.
Шкала твердости
306,25; 612,9
Метрологические и технические характеристики
Метрологические и технические характеристики твердомеров приведены в таблице 2.
Таблица 2. Метрологические и технические характеристики твердомеров ИТБ
МодельИТБ-62,5…ИТБ-3000…
HB10, HB15.62, HB30, HB31.25, HB62.5, HB187.5, HB125,
HB62.5HB750, HB100, HB250
Диапазон измерений твердости8 – 125 HB 8 – 450 HB
Нагрузка, Н
9,8; 49; 61,29; 98; 153,2; 294,2;
612,9; 980,7; 1226; 1839; 2452;
Вид применяемых инденторов
Диаметр
индентора, мм
15
мм
Лист № 3
Всего листов 4
Шарики диаметрами (2,5 ± 0,0025), (5 ± 0,004) и (10 ± 0,005) мм
по ГОСТ 3722-81, степень точности 20
Пределы допускаемой
относительной погрешности± 1,0
нагрузок, %
Пределы допускаемой погрешности твердомера
Значение твердости эталоннойПределы допускаемой
Нагрузка, Нмеры твердости 2-го разряда в погрешности твердомера, %
единицах твердостиот числа твердости
153,22,530 ± 20 ± 3
612,9 2,5 100 ± 25 ± 3
612,9 5 30 ± 20 ± 3
1839 2,5 200 ± 50; 400 ± 50 ± 3
2452 5 100 ± 25 ± 3
2452 10 30 ± 20 ± 3
7355 5 200 ± 50; 400 ± 50 ± 3
9807 10 100 ± 25 ± 3
29420 10 200 ± 50; 400 ± 50; 600 ± 50 ± 3
Наименьшая цена деления
микрометра, мкм
Максимальная высота образца,
220230
200× (измерительное)
до 200×)
50× (наблюдаемое),
20× , 80
×
, 100×
Общее увеличение
(c
в
озможност
ь
ю
ра
с
ш
и
ре
ни
я
(c возможностью расширения
до 200×)
Время выдержки, с1-991-99
Источник питания ~220 В, 50 Гц ~220 В, 50 Гц
Рабочие условия эксплуатации:
-температура, °С; 15 -25
-относительная влажность, %; 45 – 80
атмосферное давление, кПа84,0 – 106,7
Габаритные размеры, мм560×190×670550×210×750
Масса прибора, кг 55 120
Климатическое исполнение твердомеров и категория размещения УХЛ 4.2 по
ГОСТ 15150-69.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист
эксплуатационной документации и на лицевую панель твердомера методом офсетной печати.
Количество
Примечание
По заказу
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 3.
Таблица 3. Комплектность твердомеров.
НаименованиеОбозначение
изделия, документа изделия, документа
Твердомер
Микроскоп измерительный МПБ-2 (МПБ-3)
Стол плоский
Стол V-образный
Стол большой плоский
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
Лист № 4
Всего листов 4
1 шт.
1 комп.
1 комп.
1 шт.По заказу
Кабель питания
Меры твердости
Инденторы
Внешнее подключаемое устройство
"ТвердомерыИТБ,ИТР,ИТВ,ИТБРВ.
Руководство по эксплуатации"
Поверка
осуществляется по ГОСТ 8.398-80 «Приборы для измерения твердости металлов и сплавов.
Методы и средства поверки».
Основные средства поверки:
- динамометры с пределами допускаемой относительной погрешности не более ± 0,24 %;
- объект микрометр: общая длина шкалы – 1мм, погрешность - ±5 мкм;
- твердомер типа ТВ по ГОСТ 23677-79;
- эталонные меры твердости по ГОСТ 9031-75, 2 разряд.
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в документе: ГОСТ 9012-59 Металлы.
Метод измерения твердости по Бринеллю.
Нормативныеитехническиедокументы,устанавливающиетребованияк
твердомерам ИТБ
ГОСТ 23677-79. Твердомеры для металлов. Общие технические требования
ГОСТ 8.062-85 ГСИ. Государственный специальный эталон и государственная
поверочная схема для средств измерений твердости по шкалам Бринелля.
СТО-75829762-005-2014 Твердомеры ИТБ, ИТР, ИТВ, ИТБРВ. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
выполнение работ по оценке соответствия продукции и иных объектов обязательным
требованиям в соответствии с законодательством Российской Федерации о техническом
регулировании.
Изготовитель:
ООО «Метротест»
452680, РФ, Республика Башкортостан, г. Нефтекамск, ул. Индустриальная, 19 А/3,
Тел./факс: 8(34783) 2-32-23, 2-61-65.
Испытательный центр
ФБУ «УРАЛТЕСТ», 620990, г.Екатеринбург, ул. Красноармейская, д.2а.
Телефон (343) 350-40-81, E-mail:
Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств измерений в
целях утверждения типа № 30058-13 от 21.10.2013 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию и
метрологии
С.С. Голубев
М.п.«___» ____________ 2015 г.
