Комплексы программно-технические Квинт-6, ГРСИ 60595-15
Номер госреестра:
60595-15
Наименование СИ:
Комплексы программно-технические
Обозначение типа:
Квинт-6
Производитель:
ООО "ТСА-Сервис", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.04.2025
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 58686
об утверждении типа средств измерений
Лист № 1
Всего листов 12
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы программно-технические Квинт-6
Назначение средства измерений
Комплексы программно-технические Квинт-6 (далее – ПТК или Квинт-6) предназна-
чены для измерений аналоговых выходных сигналов датчиков физических величин различ-
ных диапазонов, преобразования их в цифровую форму, регистрации и хранения измеренных
значений, приема и обработки дискретных сигналов, преобразования цифрового выходного
сигнала в аналоговый и формирования других управляющих сигналов для исполнительных
механизмов.
Описание средства измерений
ПТК Квинт-6 представляют собой проектно-компонуемые изделия, состоящие из
совокупности аппаратных и программных средств, и предназначены для построения на их
базе полномасштабных автоматизированных систем управления технологическими процес-
сами (АСУ ТП) в различных отраслях промышленности.
ПТК Квинт-6 имеет в своем составе 6 подсистем:
-
Информационно-вычислительную систему (ИВС);
-
Управляющую систему (УС);
-
Сетевую систему (СС);
-
Систему единого времени (СЕВ);
-
Систему автоматизированного проектирования (САПР);
-
Систему сервиса.
ИВС состоит из набора рабочих станций (РС), построенных на базе стандартных
персональных компьютеров с операционными системами Windows ХР Workstation и
Windows 2003 Server.
Каждая РС имеет фирменное программное обеспечение (ФПО) КВИНТа, состоящее
из программных приложений, объединенных оболочкой КВИНТегратор-6. Приложение рас-
сматривается как программный элемент, который может индивидуально, т.е. независимо от
других приложений, быть запущен на выполнение по команде пользователя или автоматиче-
ски. Открытое программное приложение превращает РС в станцию определенного функцио-
нального назначения (Операторскую, Событийную, Архивную, Анализа архива и т.д.). На
одной РС могут быть одновременно открыты одно или несколько разных приложений, т.е.
могут быть реализованы одновременно работающие несколько станций различного назначе-
ния, одновременно работающие в фоновом режиме.
УС использует принцип распределенного управления на базе программируемых
контроллеров Ремиконт.
В состав Квинт-6 входят три типа Ремиконтов:
-
многоцелевой контроллер Ремиконт Р-380 (далее – Р-380);
-
малоканальный полевой контроллер Ремиконт Р-390 (далее – Р-390);
-
многоцелевой контроллер Ремиконт Р-310М (далее – Р-310М).

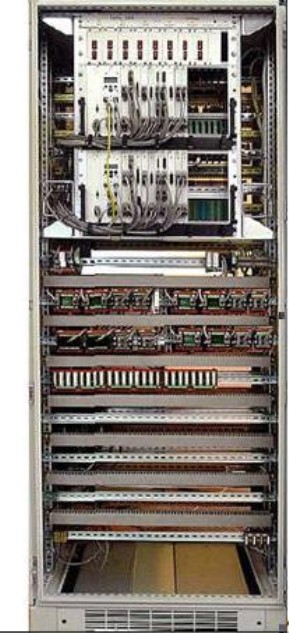

На рисунке 1 приведен общий вид контроллера Р-380 в аппаратном шкафу.
Лист № 2
Всего листов 12
Рисунок 1 – Общий вид контроллера Р-380 в аппаратном шкафу.
Для конкретной АСУТП Ремиконты проектно компонуются пользователем из уст-
ройств, входящих в состав Квинта. Компоновка предусматривает выбор типов и количества
Ремиконтов, количества и типа их каналов ввода/вывода, размещение устройств в аппарат-
ных шкафах.
Каждый Ремиконт в составе УС работает в соответствии с загруженной в него поль-
зовательской технологической программой и обеспечивает:
-
сбор информации;
-
предварительную и функциональную обработку информации;
-
автоматическое регулирование и дискретное управление;
-
формирование управляющих воздействий на исполнительные элементы объекта
управления, защиты и блокировки;
-
функционально-групповое управление;
-
предоставление информации РС для текущего отображения и архивирования
хода технологического процесса, ошибок в работе объекта управления или самой УС,
регистрацию аварийных ситуаций и действий защит;
-
выполнение команд ручного управления от ОС;
-
аппаратные и программные средства для построения подсистем технологических
защит;
-
аппаратные и программные средства для построения на их базе электронной
части подсистемы управления и защиты турбины.
В каждом Ремиконте ввод информации от датчиков объекта управления и вывод
управляющих воздействий на исполнительные устройства объекта осуществляется по кана-
лам ввода/вывода с использованием физических линий связи.
Лист № 3
Всего листов 12
СС обеспечивает информационную связь между ИВС и УС, а также между элемен-
тами внутри каждой подсистемы.
КВИНТ использует на уровне ИВС и на уровне УС сети стандарта Ethernet
10/100 Мбит/с. Для объединения элементов АСУТП в информационной сети используются
стандартные устройства сети Ethernet.
САПР в виде пакета программных приложений предназначен для разработки Базы
данных проекта АСУ ТП, подготовки пользовательских технологических программ Реми-
контов, подготовки графических изображений на экранах Операторских станций, подготовки
расчетных задач.
СЕВ предназначена для обеспечения синхронизации времени всех средств опера-
тивного управления: контроллеров, расчетных серверов, операторских и архивных станций.
Квинт-6 имеет следующие типы модулей ввода/вывода:
-
аналогового ввода;
-
аналогового вывода;
-
аналогового ввода/вывода;
-
частотного ввода;
-
импульсного ввода;
-
импульсного вывода;
-
дискретного ввода;
-
дискретного вывода;
-
дискретного ввода/вывода.
Аппаратную часть каналов составляют модули устройств связи с объектом (модули
УСО) Ремиконтов со своими кросс-средствами в виде клеммно-модульных соединителей
(КМС) и силовых преобразователей (СПР).
Программное обеспечение
Программное обеспечение (ПО) ПТК Квинт-6 состоит из базового ПО и фирменного
ПО.
Базовое ПО включает в себя пакет покупных программ, содержащий операционные
системы, офисные пакеты и драйверы устройств.
Фирменное ПО включает в себя:
- пакет программных приложений для рабочих станций, объединенный программной
оболочкой "КВИНТегратор-6";
- системное ПО центрального процессора (ЦП) Блока базовых модулей (ББМ)
Ремиконтов;
- ПО микроконтроллеров интеллектуальных модулей УСО.
ПО микроконтроллеров УСО, влияющее на метрологические характеристики,
устанавливается в энергонезависимую память модулей в производственном цикле на заводе-
изготовителе и в процессе эксплуатации изменению не подлежит.
Состав модулей УСО Ремиконта, в которых используются микроконтроллеры и в
которых есть необходимость защиты программного обеспечения от несанкционированного
чтения и модификации памяти программ: АЦП-80.х, АЦП-83.х, АЦП-84.х, ЦАП-80.х, АВВ-
81.х, МЗТ-81.х, МЧТ-81.х, АЦП-90, АЦП-93, АЦП-94, ЦАП-90, ИЦП-90, АЦП-60.х, АЦП-
61.х, АЦП-62.х, ЦАП-60.х, ИЦП-60.х, МУС-60.
В модулях Ремиконта АЦП-80.х, АЦП-83.х, АЦП-84.х, ЦАП-80.х, АВВ-81.х, МЗТ-
81.х,МЧТ-81.х,АЦП-90,АЦП-93,АЦП-94,ЦАП-90,ИЦП-90применяются
микроконтроллеры ATmega32. Это однокристальные микроконтроллеры AVR семейства
фирмы «Atmel».
К числу особенностей микроконтроллеров AVR семейства Mega относятся:
Лист № 4
Всего листов 12
- FLASH – память программ (число циклов стирания/записи не менее 1000);
- оперативная память (статическое ОЗУ);
- память данных на основе ЭСППЗУ (EEPROM число циклов стирания/записи не
менее 100000);
- возможность защиты от чтения и модификации памяти программ и данных;
-возможностьпрограммированиянепосредственновсистемечерез
последовательные интерфейсы SPI и JTAG.
Средства защиты от несанкционированного чтения и модификации памяти программ
подразделяются на:
- аппаратные, при реализации которых программирование микроконтроллеров
осуществляетсячерезпоследовательныйинтерфейсJTAG.Дляпрограммирования
используется AVR JTAG устройство. Это устройство подключается через специальный
разъём к программируемым модулям. После программирования, разъём на модуле
заклеивается специальным стикером;
- программные, при реализации которых содержимое FLASH – памяти (памяти
программ), а также содержимое EEPROM-памяти (память данных) защищается от чтения и
записипосредствомпрограммированияячеекзащиты(LockBits)LB1иLB2.
Программирование битов защиты включается после программирования остальных областей
памяти микроконтроллера. После записи ячеек защиты, замена программного обеспечения
возможна только после процедуры «Стирание кристалла», полностью уничтожающей
содержимое FLASH и EEPROM-памяти.
В модулях Ремиконта АЦП-60.х, АЦП-61.х, АЦП-62.х, ЦАП-60.х, ИЦП-60.х.
применяются микроконтроллеры AT90S8515 или ATmega8515.
К числу особенностей микроконтроллеров AT90S8515, ATmega8515 можно отнести:
- FLASH – память программ (число циклов стирания/записи не менее 1000);
- оперативная память (статическое ОЗУ);
- память данных на основе ЭСППЗУ (EEPROM число циклов стирания/записи не
менее 100000);
- возможность защиты от чтения и модификации памяти программ и данных;
-возможностьпрограммированиянепосредственновсистемечерез
последовательный интерфейс SPI.
Микроконтроллеры AT90S8515, ATmega 8515 программируются при помощи AS1
или AS2. В МУС-60 программируется «Altera».
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
среднему уровню по Р 50.2.077-2014.
Идентификационные данные программного обеспечения модулей ПТК Квинт-6
представлены в таблицах 1 - 3.
Лист № 5
Всего листов 12
Значение
(у=0,3,4)
(у=0)
(у=1)
(х=1,2)
(у=0)
(у=1)
MZT-
81.y.V-z4
MFT-
81.y.V-z5
тор ПО*
Таблица 1 - Идентификационные данные ПО модулей контроллера Р-380
Идентификационные
данные (признаки)
Идентификационное на-
ADC-8y.xDAC-8y.xAIO-8y.x
MZT-81.yMFT-81.y
именование ПО
(х=1,2) (х=1,2) (х=1,2)
(у=1,2,3) (у=1,2,3)
ADC-DAC-AIO-
Номер версии (иденти-
8y.x.V-z1 8y.x.V-z2 8y.x.V-z3
фикационный номер ПО)
(у=0,3,4)
(х=1,2)(х=1,2)
(у=1,2,3)(у=1,2,3)
Цифровой идентифика-
Не используется
Значение
Таблица 2 - Идентификационные данные ПО модулей контроллера Р-390
Идентификационные
данные (признаки)
Идентификационное на-
AIO-8y.x
именование ПО
(у=0,3,4), (х=1)
DAC-90IDC-90
Номер версии (иденти-
AIO-8y.x.V-z6
тор ПО*
фикационный номер ПО)
(у=0,3,4), (х=1)
DAC-90 V-z7IDC-90.V-z8
Цифровой идентифика-
Не используется
Таблица 3 - Идентификационные данные ПО модулей контроллера Р-310М
Идентификационные
данные (признаки)
Значение
именование ПО
ADC-6y.x
Номер версии (иденти-
(х=1,2)
Идентификационное на-
(у=0,1,2)DAC-60IDC-60MUS-60
(х=1,2)
ADC-6y.x.V-z9
фикационный номер ПО)
(у=0,1,2)DAC-60 V-z10IDC-60.V-z11MUS-60. V-z12
тор ПО*
Цифровой идентифика-
Не используется
Примечание * к таблицам 1 - 3:
- проверка версии установленного ПО для модулей Р-380, Р-390 осуществляется с
помощью фирменного (Atmel) программного обеспечения AVRStudio и фирменного про-
граммирующего устройства JTAG ICE методом побайтного сравнения. При удачном сравне-
нии выводится надпись «FLASH contents is equal to file- OK».
- проверка версии установленного ПО для модулей Р-310М осуществляется с помо-
щью программного обеспечения фирмы «Аргуссофт» и программирующего устройства AS1
или AS2 методом побайтного сравнения.
Метрологические и технические характеристики
Модули ввода/вывода, имеющие нормируемые метрологические характеристики,
перечислены в таблицах 4 - 6.
Лист № 6
Всего листов 12
Таблица 4 – Основные технические характеристики модулей Р-380
Аналого-
цифровой
преобразователь
Аналого-
цифровой
преобразователь
Сигнал от
термопреобразователя
сопротивления (ТС)
Унифицированный сигнал
силы постоянного тока
Цифровой код
НаименованиеТип
модулямодуля
Кол-во
каналов
Вид входного сигналаВид выходного сигнала
Унифицированный сигнал
силы постоянного тока
Сигнал напряжения
постоянного тока
(низкого и высокого
уровня)
АЦП-80
АЦП-80.18
АЦП-80.216
ЭДС термопары (ТП)
Цифровой код
АЦП-83
АЦП-83.18
АЦП-83.216
АЦП-84
АЦП-84.18
АЦП-84.216
АВВ-81
АВВ-81.18
АВВ-81.216
ЦАП-80
ЦАП-80.18
ЦАП-80.216
Унифицированный
Цифровой кодсигнал силы
постоянного тока
МЗТ-81.23
Аналого-
цифровой
преобразователь
Цифро-
аналоговый
преобразователь
Цифро-
аналоговый
преобразователь
Модуль защиты
турбины
Модуль частоты
оборотов турбины
МЧТ-81.23
Частотно-импульсный
сигнал с амплитудой отЦифровой код
18 В до 30 В
Таблица 5 - Основные технические характеристики модулей Р-390
Вид входного сигнала
8
АЦП-93
АЦП-94
Цифровой код
НаименованиеТип
модулямодуля
Кол-во
каналов
Вид выходного
сигнала
Унифицированный сигнал
силы постоянного тока
Сигнал напряжения
постоянного тока (низкого и
высокого уровня)
Аналого-
цифровойАЦП-90
преобразователь
ЭДС ТП
Аналого-
цифровой
преобразователь
8
8
Сигнал от ТС
Лист № 7
Всего листов 12
Кол-во
каналов
Вид входного сигнала
Вид выходного
сигнала
16
Импульсы напряжения
6
Цифровой код
Продолжение таблицы 5
НаименованиеТип
модулямодуля
Импульсно-
цифровойИЦП-90
преобразователь
Цифро-
аналоговыйЦАП-90
преобразователь
Количество
импульсов.
Емкость счетчика
2∙10
9
импульсов
Унифицированный
сигнал силы
постоянного тока
Таблица 6 - Основные технические характеристики модулей Р-310М
Вид входного сигнала
Аналого-
цифровой
преобразователь
АЦП-60
АЦП-60.1
АЦП-60.2
АЦП-61
АЦП-61.1
АЦП-61.2
8
16
8
16
ЭДС термопары
Аналого-
цифровой
преобразователь
8
16
8
16
Сигнал от ТС
Цифровой код
Импульсы напряжения
Импульсы
напряжения
Цифровой код
Наименование
модуля
Тип
модуля
Кол-во
каналов
Вид выходного
сигнала
Унифицированный сигнал
силы постоянного тока
Сигнал напряжения
постоянного тока (низкого
и высокого уровня)
8
16
16
32
Импульсно-
цифровой
преобразователь
Цифро-
аналоговый
преобразователь
АЦП-62
АЦП-62.1
АЦП-62.2
АЦП-62А.1
АЦП-62А.2
АЦП-63
АЦП-63.1
АЦП-63.2
ИЦП-60
ИЦП-60.1
ИЦП-60.2
ЦАП-60
ЦАП-60.1
ЦАП-60.2
8
16
Унифицированный
сигнал силы
постоянного тока
Основные метрологические характеристики измерительных каналов (ИК) ПТК Квинт-
6 приведены в таблице 7.
Лист № 8
Всего листов 12
Таблица 7 - Основные метрологические характеристики ИК ПТК Квинт-6
Тип модуляв
Ремиконтах
Тип входного
/выходного сигнала
Д
и
а
п
азон входного/
вИК
выходного сигнала
Р-380/
Р-310М
Р-390
Р-390
о
g
для
Пределыдопускаемой осн.
погрешности (±) (примеч.1)
g
о
для
Р-380,
Р-310М
Δ, δ
-
-
-
-
Сигнал
напряжения
Унифицированный от 0 мАдо 20 мА
сигнал силыот 4 мАдо 20 мА
постоянного тока
от 0 мАдо 5 мА
от 0 Вдо 1 В
от 0,2 Вдо 1 В
постоянного тока
от 0 мВдо 250 мВ
от 0 мВдо 50 мВ
АЦП-80
АВВ-81
(входы)/
АЦП-60
АЦП-61
АЦП-60А
(прим.2)
0,13 0,15
0,15 0,15
АЦП-90
0,20 0,18
(прим.2) 0,10 0,15
-
от 0°C до 1200 °C
Сигнал от ТПТХА от 0°C до 600°C
от 0°C до 300°C
от 0°C до 600°C
Сигнал от ТПТХК
от 0°C до 400°C
от 0°C до 200°C
АЦП-80/
АЦП-60
АЦП-61
АЦП-60А
(прим.3)
0,15-
0,150,15
0,150,15
0,200,22
АЦП-90 0,25 0,22
(прим.3)
0,15 0,15
0,20 0,22
0,250,22
-
-
-
-
-
-
0,200,22-
100М,
Сигнал от ТС 50М,
от 0°C до 200°C,
ТМС-53 при 4-х
от минус 50°C до 150°C
проводном
от 0°C до 100°C,
подключении
от минус 50°C до 50°C
0,250,28-
0,400,40-
0,500,50-
0,300,30-
Сигнал от ТС 50М, от 0°C до 200°C,
ТМС-53 при 3-хот минус 50°C до 150°C
проводномот 0°C до 100°C,
подключенииот минус 50°C до 50°C
Сигнал от ТСот 0°C до 200°C,
100Мпри 3-хот минус 50°C до 150°C
проводномот 0°C до 100°C,
подключенииот минус 50°C до 50°C
0,350,35-
0,150,15-
0,200,22-
подключении
0,250,28-
0,300,30-
0,400,40-
Сигнал от ТС 50П,
Pt50, ТСП-46 при
3-х провод.
подключении
от 0°C до 400°C
от 0°C до 200°C,
от минус 50°C до 150°C
от 0°C до 100°C,
от минус 50°C до 50°C
0,500,50-
0,250,25-
от 0°C до 200°C,
0,300,30-
х проводном
подключении
Сигнал от ТС
от 0°C до 400°C
100П, Pt 100 при 3-
от минус 50°C до 150°C
от 0°C до 100°C,
от минус 50°C до 50°C
АЦП-83
Сигнал от ТС 50П,
от 0°C до 400°C
АЦП-84/ АЦП-93
п
1
Т
0
р
С
0
о
П
П
во
-
,
4
д
P
6
.
t
,
5
п
0
р
,
и
Pt
4
1
-х
00,
о
о
от
т
т 0
0
м
°
°
и
C
C
ну
д
д
с
о
о
5
2
1
0
0
0
°
0
0
C
°
°C
C
д
,
,
о 150°C
А
АЦ
Ц
П
П-
-6
6
2
2
А
АЦП-94
от минус 50°C до 50°C
0,350,35-
Лист № 9
Всего листов 12
Продолжение таблицы 7
Тип модуля в
Ремиконтах
Тип входного
/выходного
сигнала в ИК
Диапазон входного/
выходного сигнала
Р-380/
Р-310М
Р-390
Р-390
о
g
для
Пределы допускаемой осн.
погрешности (±) (примеч.1)
g
о
для
Р-380,
Р-310М
Δ, δ
МУС-60-
-0,15
-
резисторов
Номинальное
Сигнал от датчика
приборной
температуры (для от 0°C до 100°C
измер. темп.
холодн. спая ТП)
Сопротивление
нормирующих
значение 50 Ом
КМС
(тип КМС указан в
примечании 2)
--
δ =0,05%
Частотно-
импульсный
сигнал от датчика
числа оборотов
турбины
от 0 об/мин
до 4000 об/мин
МЗТ-81.2
МЧТ-81.2
-
0,03 (от
нормир.
знач. 1000
об/мин)
-
-
Частотно-
импульсныйот 0 Гц до 200 ГцИЦП-60---
сигнал
δ =
0,25%
Количество
импульсных
сигналов
от 0 до 65535
импульсов с частотой
от 0 до 4 Гц и ампл.
5 В
-
Δ=1
имп. на
ИЦП-90--кажд.
10000
имп.
ЦАП-80/
ЦАП-60
АВВ-81
(вых)
0,120,20-
-
0,12--
от 0 мА до 20 мА
от 20 мА до 0 мА
от 4 мА до 20 мА
от 20 мА до 4 мА
-
ЦАП-900,20--
ЦАП-80/
ЦАП-60
АВВ-81
(вых)
0,20-
-0,20
--
Выходной
унифицирован-
ный сигнал силы
постоянного тока
от 0 мА до 5 мА
от 5 мА до 0 мА
-
ЦАП-900,35--
Примечания к таблице 7:
1 Условные обозначения в таблице 7:
g
о
– пределы допускаемой основной приведенной погрешности, % от диапазона вход-
ного/выходного сигнала;
Δ – пределы допускаемой абсолютной погрешности, единицы измеряемой величины;
δ – пределы допускаемой относительной погрешности, % от измеряемого значения
сигнала;
2 Погрешность преобразования унифицированных сигналов силы постоянного тока
нормируется с учетом погрешности нормирующих резисторов: КМС-872.1, КМС-872.2, КМС-
862.1, КМС-862.2, КМС-874.1, КМС-874.2 (для Р-380); КМС-972, КМС-974 (для Р-390); КМС-
Лист № 10
Всего листов 12
72.1, КМС-72.2, КМС-74.1, КМС-74.2 (для Р-310М). Для Р-310М можно использовать те же
КМС, что и для Р-380;
3 Погрешность преобразования сигналов термопар нормируется без учета погрешно-
сти канала компенсации температуры холодного спая термопары. Абсолютная погрешность
измерения температуры холодного спая термопар не превышает ±1,5°C, включая погрешность
датчика приборной температуры. Указанная погрешность обеспечивается штатной компонов-
кой датчика приборной температуры и клеммных колодок КМС для подключения термопар и
модулей Ремиконтов в соответствии с картой заказа.
Пределы допускаемой дополнительной погрешности при изменении температуры ок-
ружающей среды на каждые 10°C в пределах диапазона рабочих температур:
± 1,0
g
о
- для ИК с входными сигналами силы или напряжения постоянного тока,
сигналами от ТП или ТС;
± 0,6
g
о
- для ИК с выходными сигналами силы постоянного тока.
Условия эксплуатации Ремиконтов приведены в таблице 8.
Таблица 8 - Значения влияющих факторов в условиях эксплуатации Ремиконтов
Наименование параметров и характеристик
от 84 кПа до 106,7 кПа
80 %
£
0,1 мм,
1мм (на частотах от 5 до 20 Гц)
от 187 В до 242 В
Условия эксплуатации
Ремиконт
Р-380, Р-Ремиконт Р-390
310М
от 5 до 45°Cот 5 до 45°C
от 5 до 45°C
-
от минус 40 до 60°C
-98 %
Для Ремиконта в обычном
Температураисполнении
окружающегоДля Ремиконта центральный блок
воздухаспециального
исполнения
блоки расширения
Атмосферное давление
(при высоте установки до 1000 м над уровнем моря)
при 25˚C и при более низких
температурах без конденсации
Относительная влаги
влажностьпри 35
о
С и при более низких
воздухатемпературах без конденсации
влаги (для Ремиконта тропического
исполнения)
Амплитуда перемещения при воздействии
синусоидальной вибрации в диапазоне частот от 5
до 120 Гц и ускорении 1,2 g
Напряжение питания от сети переменного тока или
от сети постоянного тока
Частота питания переменного тока
(50 ± 0,5) Гц
Габаритные размеры модулей Ремиконтов (ширина, высота, длина), мм, не более:
20 х 233 х 220 - для Р-380, Р-310М;
20 х 100 х 160 - для Р-390.
Масса модулей Ремиконтов, кг, не более:
0,370 - для Р-380, Р-310М;
0,150 - для Р-390.
Лист № 11
Всего листов 12
Мощность, потребляемая одним модулем Ремиконта, Вт:
от 0,4 до 1,25 - для Р-380, Р-310М;
не более 0,5 -для Р-390.
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации
типографским способом.
Комплектность средства измерений
В комплект поставки ПТК Квинт-6 входит:
-
функциональные блоки, модули, блоки питания, вспомогательные блоки, сетевое
оборудование, аппаратные шкафы, компьютеры - рабочие станции, типы и состав которых
определяются картой заказа;
-
стандартное программное обеспечение;
-
фирменное программное обеспечение;
-
прикладное программное обеспечение;
-
комплект эксплуатационных документов согласно ведомости эксплуатационных
документов УЮИЛ.421457.003 ВЭ, включающий методику поверки.
Поверка
осуществляется по документу УЮИЛ.421457.003 РЭ 2 "Комплекс программно-технический
Квинт-6. Руководство по эксплуатации. Часть 2. Методика поверки", утвержденной ФГУП
«ВНИИМС» 20.03.2015 г.
При поверке измерительных каналов ПТК Квинт-6 используются следующие основ-
ные средства поверки:
- калибратор электрических сигналов СА (воспроизведение силы постоянного тока,
напряжения постоянного тока, сопротивления; базовые приведенные погрешности – адди-
тивная 0,02 %, мультипликативная погрешность 0,005 %);
- мультиметр цифровой Fluke 8845А (измерение силы и напряжения постоянного то-
ка, сопротивления, частоты; базовые приведенные погрешности от 0,0035 до 0,06 %);
- магазин сопротивлений Р4831 (класс точности 0,02/2∙10
-6
);
- частотомер-хронометр Ф5041 (диапазон частот от 0,1 Гц до 1 МГц, нестабильность
частоты внутреннего кварцевого генератора не более 1∙10
-7
);
- генератор сигналов произвольной формы 33210A (диапазон воспроизводимых час-
тот от 0,01 Гц до 13 кГц, погрешность задания частоты 0,005 %).
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «Комплекс программно-технический
Квинт-6. Руководство по эксплуатации. УЮИЛ.421457.003 РЭ 1. Часть 1. Структура и сис-
темная интеграция».
Лист № 12
Всего листов 12
Нормативные и технические документы, устанавливающие требования к комплексам
программно-техническим Квинт-6
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие техниче-
ские условия;
ТУ 4218-001-78466722-2013. Комплекс программно-технический Квинт-6. Технические ус-
ловия;
ТУ 4218-002-78466722-2013. Комплекс программно-технический Квинт-6. Многоцелевой
контроллер Р-380. Технические условия;
ТУ 4218-003-78466722-2013. Комплекс программно-технический Квинт-6. Малоканальный
полевой контроллер Р-390. Технические условия;
ТУ 4218-004-78466722-2013. Комплекс программно-технический Квинт-6. Многоцелевой
контроллер Р-310М. Технические условия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
Осуществление производственного контроля за соблюдением установленных зако-
нодательством Российской Федерации требований промышленной безопасности к эксплуа-
тации опасного производственного объекта.
Изготовитель
Общество с ограниченной ответственностью «ТСА-Сервис» (ООО «ТСА-Сервис»)
Адрес: 121467, Москва, Истринская улица, дом 6, офис 97;
Тел. (495) 255-04-75, факс (495) 255-04-75
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»),
Адрес: 119361, Россия, Москва, ул. Озерная, д.46,
тел.: +7 (495) 437-55-77, т./факс +7 (495) 781-86-40,
E-mail:
,
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель Руководителя
Федерального агентства по
техническому регулированию и метрологии________________С.С. Голубев
М.п.«_____» ____________ 2015 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 29658-05 | Комплексы измерительные | КСИП-3 | ООО "СпиртПриборСервис", г.Москва | 1 год | Перейти |
| 66475-17 | Комплексы программно-технические микропроцессорной системы автоматизации нефтеперекачивающей станции "Шнейдер Электрик" | Нет данных | АО "НПО "Спецэлектромеханика", г.Брянск | 2 года | Перейти |
| 29809-05 | Комплексы градуировки резервуаров | Юг | ООО "Нефтепродуктавтоматика", г.Саратов | 1 год | Перейти |
| 59487-14 | Комплексы измерительно-вычислительные и управляющие | Mark (мод. VI и VIe) | Фирма "GE Energy", США | 2 года | Перейти |
| 64815-16 | Комплексы для измерений и контроля параметров роторных агрегатов | АЛМАЗ-7010 | ООО "Диамех 2000", г.Москва | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
